다층 PCB의 구리 균형에 대한 일반적인 오해

PCB 제조 및 DFM 전문가로서 제가 반복적으로 접하는 문제 중 하나는 구리 균형 불량으로 인한 다층 PCB의 휜 현상 입니다 . 이는 종종 "그럴듯해 보이는" 가정이 기술적으로는 잘못된 데서 비롯됩니다.

"구리 영역이 비슷해 보인다", "구리를 추가하면 항상 도움이 된다", 또는 "4층 기판일 뿐이니 구리 균형은 중요하지 않다" 와 같은 말은 많은 엔지니어들이 생각하는 것보다 훨씬 더 큰 문제를 야기합니다. 이러한 오해는 프로토타입 검증 단계에서는 문제가 없을지 몰라도 대량 생산 단계에서는 수율의 급격한 하락 으로 이어지는 경우가 많습니다 .

아래에서는 구리 밸런스에 대한 가장 일반적인 오해들을 분석하고 올바른 엔지니어링 접근 방식을 설명합니다.

오해 1: "구리 면적이 비슷하기만 하면 정밀도는 중요하지 않다"

많은 엔지니어들은 시각적 판단에 의존하거나 15~20%의 구리 면적 차이를 허용 가능한 범위 로 간주합니다 . 그러나 실제로는 구리 불균형이 특정 임계값을 초과하면 PCB 휜 현상이 발생할 위험이 기하급수적으로 증가합니다 .

PCBGOGO 내부 생산 데이터(6층 기판):

• 구리 함량 10% 차이 → 뒤틀림률 0.1%

• 구리 함량 15% 차이 → 뒤틀림률 0.3%

• 구리 함량 20% 차이 → 0.8% 휜율 , 일반적인 평탄도 한계치인 0.3mm를 훨씬 초과

올바른 연습

• PCB 설계 도구를 사용하여 구리 면적을 정량적으로 계산하십시오 .

• 대칭층 간의 구리 면적 차이를 10% 이내로 유지하십시오.

• 주관적인 시각적 추정을 피하십시오.

시간이 부족한 경우, 무료 DFM 검토를 위해 설계를 제출하면 수동 계산 없이 자동화된 구리 함량 분석이 가능합니다.

오해 2: "균형을 맞추려면 구리 함량을 높이는 것이 항상 더 좋다"

불균형에 대한 일반적인 대응책은 특히 신호층에 구리 도핑을 적극적으로 추가하는 것입니다. 그러나 과도하거나 제대로 계획되지 않은 구리 보정은 새로운 위험을 초래할 수 있습니다 .

• 넓은 면적의 구리 덩어리는 열 방출을 감소시켜 냉납 현상을 증가시킵니다.

• 고속 신호 레이어에서 과도한 구리는 기생 정전 용량을 증가시켜 신호 무결성을 저하시킵니다.

• 분리된 고체 구리 영역은 유전체와 접착력이 약하여 적층 과정에서 기포 발생이나 박리 위험이 증가합니다.

올바른 연습

• 적절하고 의도적인 구리 보상 적용

• 0.8~1.2mm 간격의 격자형 구리 주조를 선호합니다 .

• 보상용 구리선은 항상  접지 또는 전원면 에 연결하십시오.

• 민감한 신호 경로 및 고주파 영역을 피하십시오.

실제 사례:
한 고객이밸런스 개선을 위해 4층 신호층에 10mm × 10mm 크기의 솔리드 구리 블록을 추가했습니다. 양산 과정에서 기판의 30%가 박리되는 문제가 발생했습니다. 접지형 그리드 구리로 교체한 후, 이 문제는 완전히 해결되었습니다.

오해 3: "4층 기판에는 구리 밸런스가 필요하지 않다"

4층 PCB는 적층 구조가 단순하기 때문에 많은 엔지니어들이 구리 밸런스 조정이 선택 사항이라고 생각합니다. 하지만 실제로는 정반대입니다. 층 수가 적을수록 구리 불균형은 기계적 성능에 더 직접적인 영향을 미칩니다. 상단층과 하단층 사이의 구리 함량 차이가 클 경우, PCB 변형이 발생하여 다음과 같은 문제를 야기할 수 있습니다.

• 관통 구멍 삽입

• 커넥터 정렬

• 자동 납땜 품질

PCBGOGO 제작 통계는 다음과 같습니다.

• 구리 불균형은 4층 기판 결함의 약 25%를 차지합니다.

• 고밀도 다층 PCB(6층 이상) 다음으로 두 번째로 많이 사용됩니다.

올바른 연습

• 레이어 수와 관계없이 모든 다층 PCB는 구리 밸런스가 필요합니다.

• 4층 기판의 경우 다음 사항에 특히 주의하십시오.

• 상단 레이어 vs. 하단 레이어

• L2 대 L3 대칭

• 구리 면적 차이를 10% 이내로 유지하십시오.

오해 4: “구리 매장량만 중요하고, 배전은 부차적인 문제다.”

이는 가장 간과하기 쉬운 실수 중 하나입니다. 두 레이어 각각에 구리가 50%씩 덮여 있더라도, 기판의 반대쪽에 구리가 집중되면 라미네이션 과정에서 국부적인 응력 불균형이 발생할 수 있습니다.

이로 인해 다음과 같은 결과가 나타나는 경우가 많습니다.

• 국부적인 변형

• 엣지 리프팅

• 균일한 굽힘이 아닌 부분적인 변형

올바른 연습

• 구리 면적과 구리 분포를 모두 관리하세요

• 대부분의 PCB CAD 도구에서 제공하는 구리 밀도 히트맵을 사용하십시오.

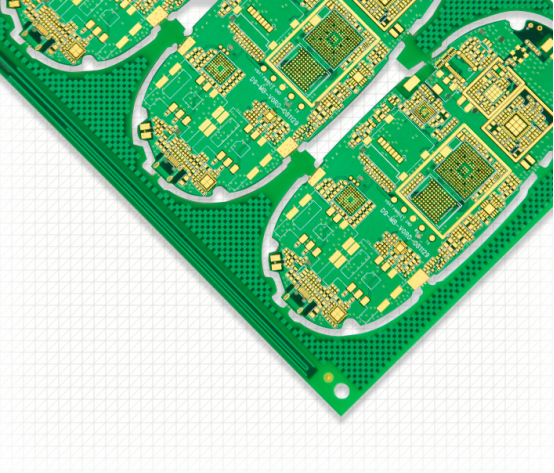

• 패널 전체에 구리가 고르게 분포되도록 하고 , 특정 영역에 집중되지 않도록 하는 것이 목표입니다 .

오해 5: “제조 공정 조정으로 구리 불균형 문제를 해결할 수 있다”

일부 엔지니어들은 적층 압력, 온도 또는 공정 조정을 통해 설계 결함을 보완할 수 있다고 생각합니다. 하지만 현실은 그렇지 않습니다.

• 프로세스 최적화는 부분적인 완화 효과 만 제공할 수 있습니다.

• 구리 불균형이 20%를 초과하면 어떤 적층 조정도 뒤틀림을 확실하게 방지할 수 없습니다.

올바른 연습

• 구리 균형은 주로 설계 책임 사항입니다.

• 제조 공정은 교정이 아닌 지원의 역할을 합니다.

• 균형 잡힌 설계는 표준적이고 안정적인 공정을 사용하여 생산 과정을 통과할 것입니다.

최종 결론: 구리 평형은 추측이 아니라 설계 분야입니다.

구리 균형 문제의 대부분은 다음과 같은 원인에서 비롯됩니다.

• 적층 메커니즘에 대한 불완전한 이해

• 시제품 성공에 기반한 과신

• 대량 생산 민감도를 과소평가함

핵심 원칙은 간단하지만 타협할 수 없습니다.

• 정량적 구리 분석

• 제어되고 기능적인 구리 보상

• 균일 분포

• 설계 단계 검증

불확실한 부분이 있다면, 전문 DFM 검토팀 (예: ...)을 활용하는 것이 좋습니다.PCB GOGO—설계 초기 단계에서 문제를 해결하는 것이 대량 생산 후 재작업이나 불량품 발생을 막는 것보다 훨씬 비용 효율적입니다. PCB 제조에서 구리 밸런스를 사전에 조정하는 것이 나중에 휘어짐을 수정하는 것보다 항상 저렴합니다.
