소비자용 PCB의 내부 구조: 마우스와 이어폰 기판 속에는 무엇이 있을까요?

소비자 전자제품 PCB를 분해하면 칩과 저항뿐 아니라 솔더마스크, 구리 배선, 절연 기재와 여러 내부층을 확인할 수 있습니다. 마우스처럼 단순해 보이는 제품도 전원 공급, 신호 처리와 외부 연결을 위해 서로 다른 부품과 회로 구조를 사용합니다. 특히 눈에 보이지 않는 전원층, 접지층, 비아와 재료 선택은 제품의 잡음, 발열과 수명에 직접 영향을 줍니다. 따라서 소비자용 PCB의 내부 구조를 이해하려면 표면 부품과 기판 단면을 함께 살펴봐야 합니다.

먼저 보는 핵심 결론

겉에서 보이는 부품은 기능을 수행하고, 기판의 표면과 내부 구조는 그 부품들이 안정적으로 전력과 신호를 주고받도록 돕습니다. 소비자 제품에서는 최고 사양보다 제품 위험에 맞는 재료와 공정의 균형이 중요합니다.

1. 외장을 열면 가장 먼저 무엇이 보이나요?

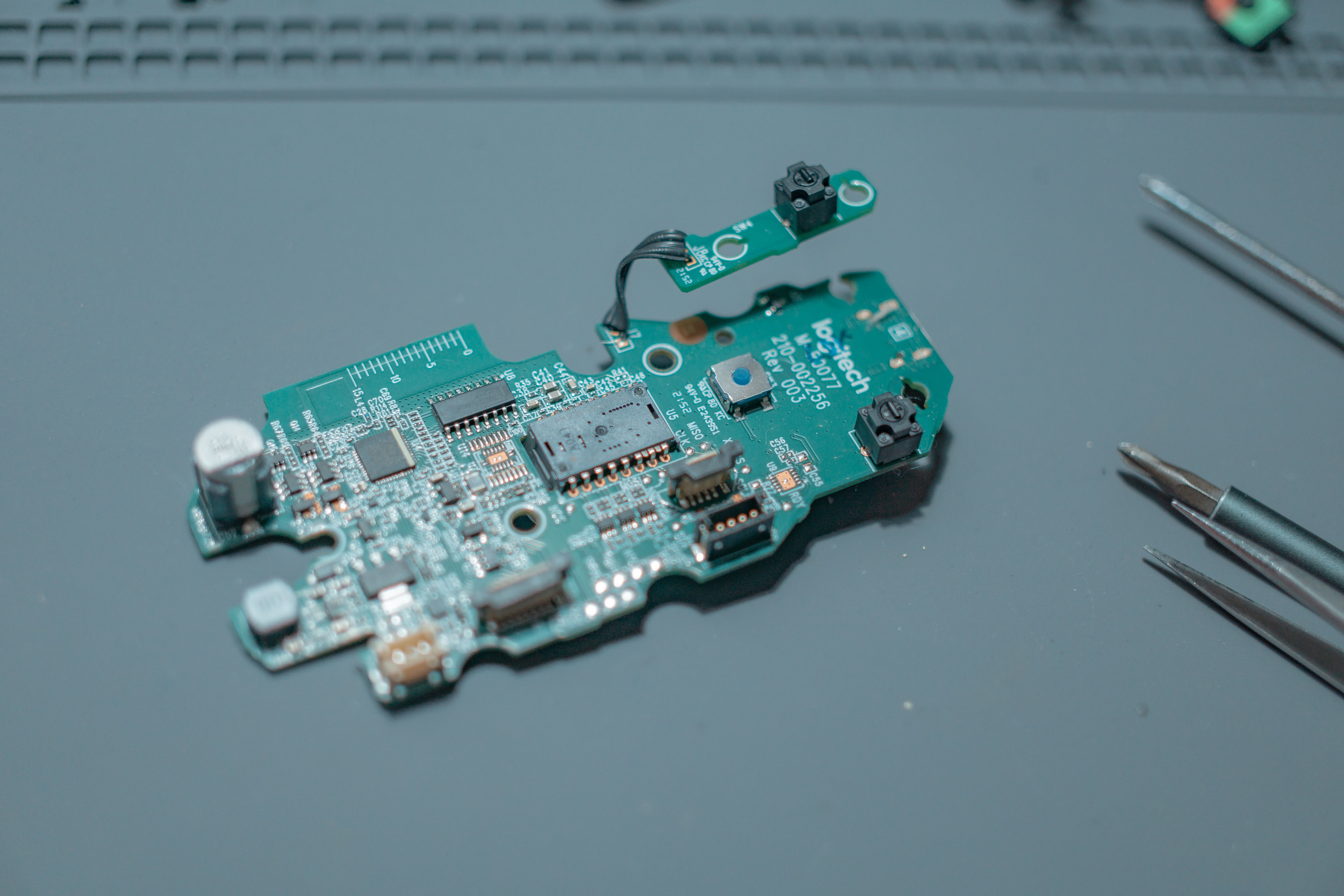

무선 마우스, 이어폰 충전 케이스나 소형 충전기를 열면 녹색 또는 검은색 보드 위에 크고 작은 부품이 배치된 모습을 볼 수 있습니다. 집적회로(IC)는 제어와 연산을 담당하고, 저항과 커패시터는 전류, 전압과 잡음을 조절합니다. 커넥터, 스위치와 발광 다이오드(LED)는 외부 장치, 사용자 입력과 상태 표시를 연결합니다.

부품 아래에는 구리 패드와 배선이 있고, 대부분 솔더마스크로 덮여 있습니다. 솔더마스크의 색은 주로 안료와 생산 선택의 차이이며 녹색이라고 해서 전기 성능이 자동으로 높아지는 것은 아닙니다. 실크스크린은 부품 번호, 극성, 로고와 보드 버전을 표시합니다.

2. 패드 위의 표면 처리는 왜 필요한가요?

노출된 구리는 쉽게 산화되므로 납땜 패드에는 표면 처리를 적용합니다. 열풍 솔더 레벨링(HASL)은 일반 소비자 제품에서 비용과 조립성을 고려할 때 널리 검토되며, 무전해 니켈 침지 금(ENIG)은 표면 평탄도와 미세 피치 조립이 중요한 경우에 유리할 수 있습니다. 다만 제품 가격만으로 공정을 결정하지 말고 패드 피치, 보관 기간, 납땜 방식과 신뢰성 요구를 함께 비교해야 합니다.

3. PCB를 자르면 어떤 내부층이 나오나요?

PCB 단면은 여러 장의 재료를 압착한 샌드위치와 비슷합니다. 코어는 이미 경화된 절연 기재와 구리층으로 구성되고, 프리프레그는 가열과 압착 과정에서 층을 접착하는 반경화 수지 재료입니다. 일반적인 FR-4는 유리섬유 보강 에폭시 계열 기재로, 기계적 지지와 층간 절연을 제공합니다.

구리층은 신호 배선뿐 아니라 전원과 접지 분배에도 사용됩니다. 비아는 서로 다른 층을 전기적으로 연결하며, PCB 블라인드 비아는 외부층과 일부 내부층만 연결해 고밀도 배선 공간을 확보합니다. 이러한 구조는 작고 복잡한 제품에 유용하지만 제조 단계와 비용이 늘어날 수 있습니다.

4. 작은 이어폰 PCB에도 여러 층이 필요한 이유

회로가 겉보기에는 단순해도 무선 통신, 배터리 충전, 오디오 신호와 센서가 같은 작은 면적에 모이면 배선 공간과 잡음 관리가 어려워집니다. 내부 접지층은 신호의 귀환 경로를 짧게 만들고, 전원층은 전류를 안정적으로 분배하는 데 도움을 줍니다. 다층 구조는 소형화와 전자파 간섭 관리에 유리하지만, 층수는 기능과 검증 요구에 맞춰 정해야 합니다.

5. 소비자용 PCB에서 실제로 이루어지는 비용과 성능의 절충

소비자 제품은 생산 수량이 많기 때문에 작은 사양 차이도 전체 비용에 크게 반영됩니다. 그렇다고 재료 등급, 구리 두께나 검사 항목을 무조건 줄이면 충전 중 발열, 커넥터 파손, 전압 강하와 조기 고장으로 이어질 수 있습니다. 구매와 설계 단계에서는 부품 가격이 아니라 완제품의 사용 조건과 고장 비용을 기준으로 사양을 조정해야 합니다.

6. 자주 생기는 오해 바로잡기

7. 견적 전에 제조업체에 전달할 정보

소비자용 PCB 견적을 정확히 받으려면 거버 파일과 부품 목록만 보내는 것으로 끝내지 않는 것이 좋습니다. 적층, 완성 두께, 구리 두께, Tg 요구, 표면 처리, 임피던스, 분할 방식, 검사 수준과 예상 수량을 함께 전달해야 제조업체가 비용과 공정 위험을 제대로 검토할 수 있습니다. 제작 사양을 정리한 뒤 PCBgogo PCB 제작 견적 페이지에서 보드 크기, 층수, 재료와 수량을 입력해 예상 비용과 제작 조건을 확인할 수 있습니다.

· 보드 크기, 층수, 완성 두께와 구리 두께

· 재료 등급, 최소 Tg와 허용 가능한 대체 재료

· 표면 처리, 솔더마스크 색상과 실크스크린 요구

· 임피던스, 최소 홀, 블라인드 비아와 특수 공정

· 패널 구성, V-컷 또는 라우팅 분할 방식

· 전기 검사, 외관 검사, 조립 검사와 기록 요구

자주 묻는 질문

소비자 전자제품 PCB는 무조건 저가 소재만 사용하나요?

아닙니다. 일반 FR-4가 널리 사용되지만 발열, 리플로우 조건, 주파수와 신뢰성 요구가 높으면 더 높은 등급의 재료가 필요할 수 있습니다.

솔더마스크 색상이 제품 성능에 영향을 주나요?

색상 자체가 회로 성능을 결정하지는 않습니다. 다만 안료와 재료 조성이 노광, 검사 대비와 일부 공정 조건에 영향을 줄 수 있으므로 제조 가능성을 확인해야 합니다.

간단한 소비자 기기도 다층 PCB를 사용하는 이유는 무엇인가요?

작은 면적에 부품과 배선을 배치하고 전원 및 접지 경로를 안정적으로 구성하며 잡음을 줄이기 위해서입니다.

결론

소비자용 PCB는 부품이 붙어 있는 초록색 판이 아니라 구리 배선, 절연 재료, 표면 보호층과 내부 전원 및 접지 구조가 결합된 시스템입니다. 마우스, 이어폰과 충전기의 크기와 기능은 달라도 안정적인 동작을 위해서는 보이지 않는 기판 구조까지 제품 환경에 맞게 설계해야 합니다. 양산에서는 가장 비싼 사양보다 요구 성능, 제조성, 검사와 비용의 균형이 좋은 사양이 더 중요합니다.
