모든 인쇄회로기판은 평평하고 소박한 시트로 시작됩니다. 절연 기판에 접합된 동박이 바로 그것입니다. 이 시트를 동박적층판(CCL)이라고 하며, 이는 모든 PCB 프로젝트에서 틀림없이 가장 중요한 단일 재료 결정입니다. 올바르게 선택하면 보드가 시원하게 작동하고, 신호가 깨끗하게 유지되며, 수율이 높게 유지됩니다. 잘못 선택하면 층간 분리, 신호 손실, 또는 현장에서 열 사이클 테스트를 통과하지 못하는 보드로 끝날 수 있습니다.

이 가이드는 동박적층판이 정확히 무엇인지, 어떻게 제작되고 제조되는지, 재료를 선택할 때 마주치게 될 주요 분류, 그리고 신뢰할 수 있는 CCL과 평범한 CCL을 구분하는 특성을 자세히 분석합니다. 스택업을 지정하는 설계 엔지니어든 다음 PCB 제작을 소싱하는 구매 관리자든, 이 글을 읽고 나면 제조업체와 CCL에 대해 논의하는 방법과 PCBgogo가 처음부터 올바르게 도와주는 방법을 알게 될 것입니다.

동박적층판이란 무엇인가?

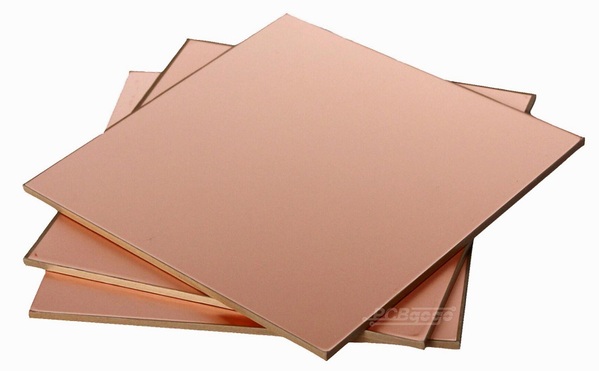

동박적층판은 열과 압력 하에서 유전체(비전도성) 기판의 한 면 또는 양면에 얇은 동박 층을 접합하여 만든 복합 패널입니다. 기판은 일반적으로 에폭시, 폴리이미드, PTFE와 같은 수지로 함침된 보강 재료(가장 일반적으로는 직조 유리 섬유 천)입니다.

간단히 말해, CCL은 PCB 제조업체가 시작하는 원시 "빈 캔버스"입니다. 제작 과정에서 원치 않는 구리는 포토리소그래피와 에칭 공정을 통해 제거되어 회로를 형성하는 트레이스, 패드, 플레인이 남습니다. 보드의 전기적, 기계적, 열적 성능에 관한 모든 것은 그것이 제작된 CCL의 품질과 사양으로 거슬러 올라갑니다.

동박적층판의 구조

표준 CCL은 세 가지 기능적 층으로 구성됩니다:

· 동박 – 회로 트레이스가 될 전도성 층으로, 표준 보드의 경우 일반적으로 평방피트당 0.5oz ~ 3oz(약 17~105μm), 전력 응용의 경우 더 두껍습니다.

· 유전체 기판(코어) – 전기적 절연과 기계적 강성을 제공합니다. 이는 수지로 완전히 함침되고 경화된 보강 재료(유리 섬유 천 또는 종이)입니다.

· 접착층 – 많은 구조에서 구리를 기판에 접합합니다. 고주파 및 연성 CCL은 신호 손실을 줄이고 신뢰성을 향상시키기 위해 종종 이 층을 완전히 생략합니다("무접착" CCL).

이해할 가치가 있는 밀접하게 관련된 재료는 프리프레그("B-스테이지 수지에 함침된" 유리 섬유 천)입니다. 프리프레그는 완성된 CCL 자체가 아니라, CCL 생산 내부와 이후 다층 PCB 제작 시 여러 층을 함께 접합하는 데 사용되는 반경화 본딩 시트입니다.

동박적층판의 제조 방법

CCL 생산은 정밀한 다단계 공정이며, 작은 편차도 최종 보드의 신뢰성에 영향을 미칩니다:

1. 수지 준비 – 에폭시, 폴리이미드, PTFE 수지가 필요한 화학적 조성과 점도로 배합 및 혼합됩니다.

2. 기판 함침 – 직조 유리 섬유 천(또는 대체 보강재)이 수지 용액에 함침된 후, 균일한 코팅을 위해 과잉 수지가 제거됩니다.

3. B-스테이징(건조/부분 경화) – 함침된 시트가 부분 경화될 만큼만 가열되어, 단단하지만 열과 압력 하에서 여전히 흐르고 접합할 수 있는 프리프레그가 생성됩니다.

4. 적층 – 동박이 프리프레그 스택의 한 면 또는 양면에 배치된 후, 고온 고압으로 압착됩니다. 이는 수지를 완전히 경화시키고 구리를 기판에 영구적으로 접합합니다.

5. 냉각 및 트리밍 – 적층된 패널은 내부 응력을 완화하기 위해 점진적으로 냉각된 후 표준 패널 치수로 트리밍됩니다.

6. 검사 및 표면 처리 – 패널은 두께, 평탄도, 표면 결함을 검사한 후, 제조업체에 도달하기 전에 구리를 보호하기 위해 처리(산화 방지 코팅 등)됩니다.

이 공정 중 수지 함량, 겔 타임, 압착 조건의 어떤 불일치도 뒤틀린 보드, 불량한 구리 접착력, 또는 하류의 전기적 고장으로 직접 이어질 수 있습니다. 바로 이것이 PCBgogo가 IPC-4101 인증 공급업체로부터만 CCL을 독점적으로 소싱하고, 생산에 투입되기 전에 입고 재료를 검증하는 이유입니다.

동박적층판의 분류 방법

CCL은 수십 가지 변형이 있습니다. 업계에서 일반적으로 분류하는 방법은 다음과 같습니다:

기계적 강성 기준

· 경성 CCL (예: FR-4, CEM-1, CEM-3) — 표준 경성 PCB에 사용됩니다.

· 연성 CCL (예: 폴리이미드 기반) — 연성 회로에 사용됩니다.

· 경연성 CCL — 두 가지를 결합하여 경연성 PCB 스택업에 사용됩니다.

보강 재료 기준

· 유리 섬유 천 기반 (FR-4, FR-5) — 가장 일반적이며, 강력한 기계적 및 유전적 성능을 제공합니다.

· 종이 기반 (XPC, FR-1) — 저비용, 간단한 소비자 전자제품에 사용됩니다.

· 복합재 (CEM-1, CEM-3) — 비용과 성능의 균형을 위한 유리와 종이의 혼합입니다.

수지 시스템 기준

· 에폭시 수지 CCL (FR-4, CEM-3) — 범용 PCB를 위한 업계 표준입니다.

· 페놀 수지 CCL (FR-1, XPC) — 경제적이지만 열적 성능이 제한적입니다.

· 폴리이미드 CCL — 높은 내열성, 연성 및 항공우주 응용에 일반적입니다.

· PTFE (테플론) CCL — 극도로 낮은 유전 손실, RF 및 마이크로파 보드에 사용됩니다.

· BT (비스말레이미드 트리아진) 수지 — 고급 IC 기판을 위한 고Tg 옵션입니다.

기본 재료 기준

· 유기 수지 CCL — 표준 FR-4 계열.

· 메탈 베이스 CCL — LED 및 전력 전자제품에서 우수한 방열을 위한 알루미늄 또는 구리 코어.

· 세라믹 베이스 CCL — 극한의 열 및 고주파 요구사항에 사용됩니다.

특수 기능 기준

· 무할로겐 CCL – 염소 및 브롬 함량이 규제 임계값 미만으로 제어되며, 더 나은 내열성과 치수 안정성을 제공하지만 박리 강도에서 약간의 트레이드오프가 있습니다.

· 무연 / RoHS 준수 CCL – 무연 납땜 프로파일용으로 배합되었으며, 기존 DICY 경화 적층판 대비 향상된 열분해 저항성을 위해 PN 경화 시스템을 사용합니다.

· 고Tg CCL – 유리 전이 온도가 170°C 이상으로, 다층 보드, 자동차, 반복적인 열 사이클에 노출되는 모든 응용에 중요합니다.

· 고주파 / 저손실 CCL – 낮은 Dk(유전율) 및 Df(손실 계수) 재료로, RF, 5G, 고속 디지털 설계에 필수적입니다.

고품질 동박적층판을 만드는 요소

동일한 재료 계열 내에서도 모든 CCL이 동일하게 작동하는 것은 아닙니다. 품질 좋은 적층판은 다섯 가지 범주의 요구사항을 충족해야 합니다:

· 외관 – 움푹 들어간 곳, 핀홀, 주름, 수지 반점이 없는 평평하고 매끄러운 동박. 표면 결함은 에칭 및 도금 결함으로 직접 전파됩니다.

· 치수 정확도 – 일관된 길이, 너비, 두께, 최소한의 휨/비틀림. 작은 편차도 다층 스택업에서 복합적으로 증가하기 때문입니다.

· 전기적 성능 – 안정적인 유전율(Dk), 낮은 손실 계수(Df), 높은 절연 및 표면 저항, 적절한 절연 파괴 전압 — 모두 특히 고주파에서 신호 무결성에 중요합니다.

· 물리적/기계적 성능 – 강한 박리 강도(구리-기판 접합), 좋은 굽힘 강도, 신뢰할 수 있는 내열성(Td, T260, T288)으로 보드가 층간 분리 없이 납땜과 재작업을 견딜 수 있게 합니다.

· 화학적 및 환경적 성능 – 적절한 Tg, 낮은 Z축 CTE(열팽창), 난연성(UL 94 V-0), 내화학성, 낮은 수분 흡수.

신뢰할 수 있는 제조업체는 IPC-TM-650 시험 방법을 사용하여 IPC-4101(기본 재료 사양)에 대해 입고 CCL을 시험하고, IPC-4204에 대해 연성 특정 재료를 확인합니다. PCBgogo에서는 모든 적층판 배치가 생산에 투입되기 전에 이러한 표준에 대해 검증됩니다 — 따라서 문서상으로 지정한 재료 특성이 완성된 보드에서 실제로 얻는 특성입니다.

CCL vs PCB: 차이점은 무엇인가?

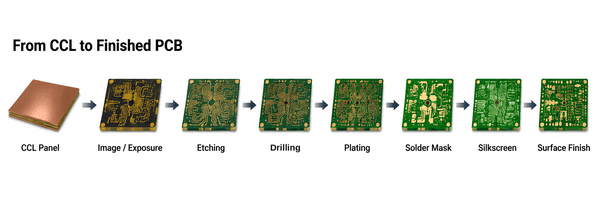

흔한 혼동 포인트입니다: 동박적층판은 시작 재료이고, 인쇄회로기판은 완성된 제품입니다. CCL은 이미징, 에칭, 드릴링, 도금, 솔더 마스크 도포, 실크스크린 인쇄, 표면 마감 등 일련의 감산 및 가산 공정을 거친 후에야 PCB가 됩니다. 올바른 CCL을 선택하는 것은 그 공정의 기초이지만, 훨씬 더 긴 제조 여정의 첫 단계일 뿐입니다.

프로젝트에 적합한 CCL 선택 방법

CCL을 지정할 때 — 또는 제조업체가 대신 지정하도록 신뢰할 때 — 다음 요소들을 고려하십시오:

· 작동 주파수: 표준 FR-4는 수 GHz 미만에서 괜찮습니다. 고속 디지털 및 RF/마이크로파 설계는 임피던스를 제어하고 삽입 손실을 최소화하기 위해 저Dk, 저Df 재료가 필요합니다.

· 열 환경: 전력 전자제품, LED 보드, 자동차 응용은 열을 관리하고 열 사이클 스트레스에 저항하기 위해 메탈 코어 CCL 또는 고Tg FR-4의 이점을 얻습니다.

· 기계적 요구사항: 웨어러블 및 동적 연성 응용은 표준 경성 적층판 대신 연성 또는 경연성 CCL이 필요합니다.

· 레이어 수: 다층 보드는 치수 안정성과 Z축 CTE에 더 높은 요구를 합니다. 정렬 오차가 각 추가 레이어마다 복합적으로 증가하기 때문입니다.

· 규제 요구사항: RoHS, REACH, UL 94, 무할로겐 요구사항이 대상 시장 또는 산업(자동차, 의료, 항공우주)에 의해 의무화될 수 있습니다.

· 비용 대 성능: 모든 보드가 특수 재료를 필요로 하지는 않습니다. CCL을 과도하게 지정하면 가치를 더하지 않고 비용만 추가되며, 과소 지정하면 신뢰성을 위험에 빠뜨립니다. 바로 이 지점이 경험 많은 제작 파트너가 DFM 검토에서 가치를 더하는 곳입니다.

CCL 선택이 대부분의 설계자가 생각하는 것보다 더 중요한 이유

회로도와 레이아웃이 완료된 후 재료 선택을 사후 고려사항으로 취급하기 쉽습니다. 실제로 CCL 선택은 다음에 영향을 미칩니다:

· 신호 무결성 — Dk/Df 불안정성은 특히 수백 MHz 이상에서 임피던스 불일치와 신호 손실을 유발합니다.

· 제조 수율 — 불량한 치수 안정성은 레이어 간 정렬 오차로 이어져, 다층 제작의 수율에 직접적인 영향을 미칩니다.

· 현장 신뢰성 — 부적절한 Tg 또는 박리 강도는 몇 달 후 층간 분리, 균열 비아, 열 스트레스 하에서의 간헐적 개방과 같은 고장으로 나타납니다 — 프로젝트 초기에 내린 재료 결정으로 추적하는 데 비용이 많이 드는 고장들입니다.

이것이 바로 엄격한 입고 재료 품질 관리를 갖춘 제조업체로부터 CCL을 소싱하는 것이 "있으면 좋은 것"이 아니라 보드 신뢰성의 직접적인 동인인 이유입니다.

PCBgogo와 함께 신뢰할 수 있는 동박적층판 PCB를 얻으십시오

올바른 동박적층판을 선택하는 것은 중요하지만, 제조업체가 그 이후로 올바르게 처리해야만 효과가 있습니다. PCBgogo에서는 IPC-4101 인증 CCL 공급업체와 독점적으로 협력하며, 모든 입고 배치를 생산에 투입하기 전에 유전, 열, 기계적 사양에 대해 검증합니다. 프로젝트에 표준 FR-4, 고Tg 재료, 무할로겐 적층판, 또는 열 관리를 위한 메탈 코어 기판이 필요하든, 당사의 엔지니어링 팀은 귀하의 응용에 적합한 CCL을 선택하도록 도와드린 후, 프로토타입부터 대량 생산까지 엄격한 공정 관리로 제작합니다.

빠른 납기, 투명한 실시간 온라인 견적, 소비자 전자제품, 자동차, 산업, RF 응용 전반에 걸친 실적을 바탕으로, PCBgogo는 올바른 재료 선택을 신뢰할 수 있는 완성 보드로 간단하게 전환합니다.

즉시 PCB 견적 받기 및 당사 엔지니어링 팀에 연락하여 다음 설계에 가장 적합한 동박적층판을 논의하십시오.

자주 묻는 질문

CCL과 프리프레그의 차이점은 무엇인가요?

CCL은 PCB 제작을 시작하는 데 사용되는 완성된 동박 피복 패널입니다. 프리프레그는 CCL을 제조하고 다층 PCB 스택업에서 여러 층을 함께 접합하는 데 모두 사용되는 반경화, 수지 함침 유리 섬유 시트입니다. 프리프레그는 자체 동박이 없습니다.

FR-4는 동박적층판과 동일한가요?

FR-4는 동박적층판의 한 특정 유형 — 유리 섬유 강화 에폭시 적층판 — 이며, 단연코 가장 널리 사용됩니다. CCL은 CEM, 폴리이미드, PTFE, 메탈 코어, 세라믹 베이스 재료도 포함하는 더 넓은 범주입니다.

동박적층판의 두께는 얼마인가요?

코어 두께는 경성 보드의 경우 일반적으로 약 0.1mm에서 3mm 이상까지이며, 동박 중량은 일반적으로 별도로 지정되며, 표준 보드의 경우 0.5oz(약 17μm)에서 고전류 설계의 경우 수 온스까지입니다.

CCL 선택이 PCB 비용에 영향을 미치나요?

네. 표준 FR-4가 가장 경제적인 옵션이며, 고Tg, 무할로겐, 메탈 코어, 저손실 RF 적층판은 모두 추가된 성능에 비례하는 비용 프리미엄을 수반합니다. 좋은 제조업체는 응용 분야가 실제로 필요로 하지 않는 재료를 과도하게 지정하지 않도록 도와줄 것입니다.
