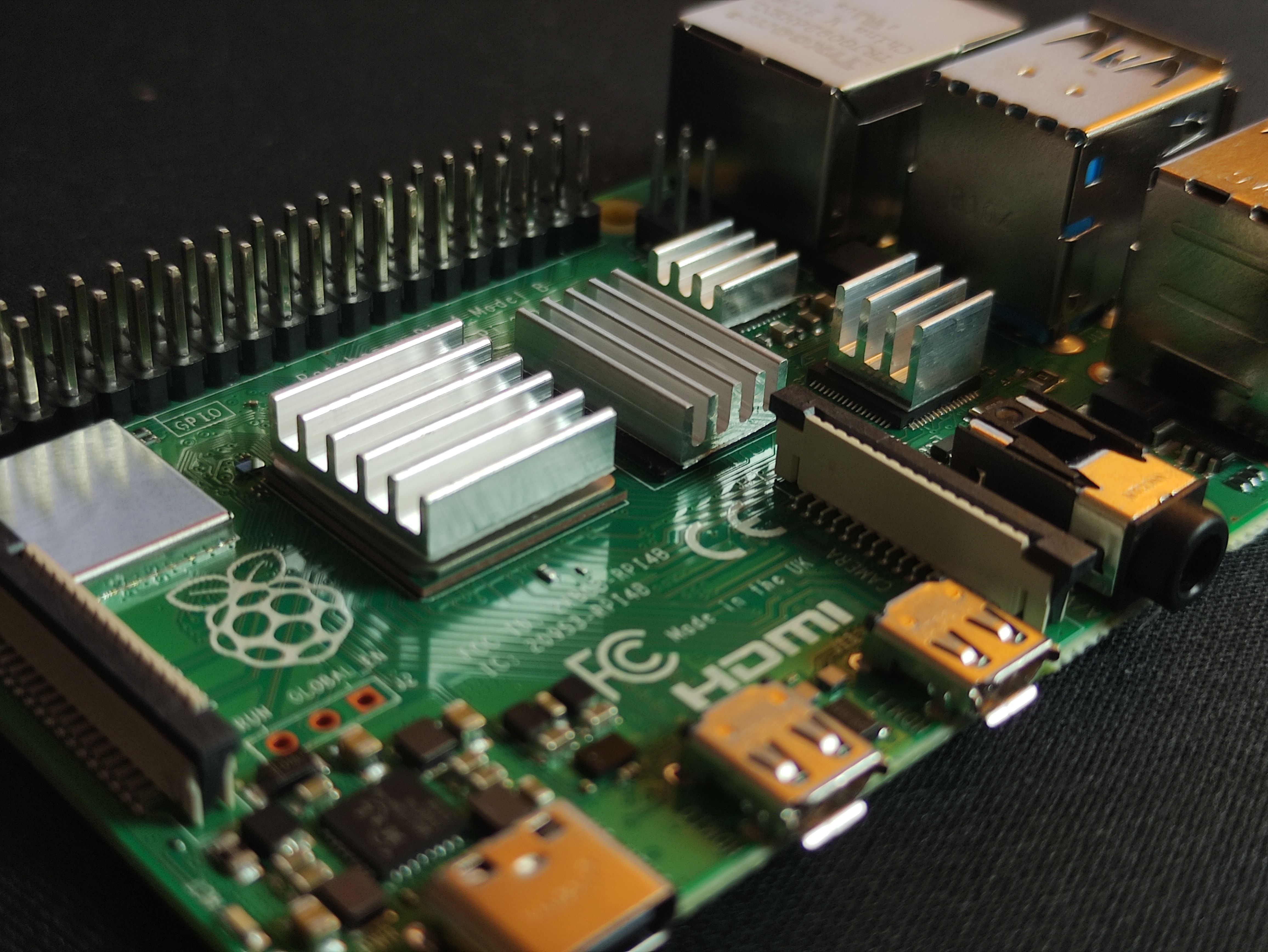

Raspberry Pi 5는 40핀 GPIO, USB 3.0, 카메라·디스플레이 인터페이스와 외부 PCIe를 제공해 제어, 데이터 수집, 비전, 스토리지 및 엣지 컴퓨팅 프로젝트에 폭넓게 사용됩니다. 초기 단계에서는 브레드보드와 점퍼선 또는 기성 HAT로 기능을 빠르게 확인하는 편이 합리적입니다. 회로가 아직 자주 바뀌는 시점에 커스텀 PCB부터 제작하면 수정 비용과 일정만 늘어날 수 있습니다.

문제는 기능 검증용 구성을 그대로 현장이나 반복 생산에 적용할 때 시작됩니다. 점퍼선 접촉 불량, 전원 강하, 케이블별 신호 편차, 조립자의 배선 실수, 방열판·팬과의 간섭이 누적되면 “실험실에서는 되지만 현장에서는 불안정한” 시스템이 됩니다. 따라서 커스텀 PCB의 필요성은 단순히 수량으로 판단하지 않고 기구, 신호, 전력, 환경과 검증 비용을 함께 봐야 합니다.

1. Raspberry Pi 5 프로토타입: 기존 방식의 장점과 한계

1.1 브레드보드와 점퍼선

브레드보드는 센서의 동작 여부, GPIO 논리, I²C 주소, 간단한 아날로그 입력과 제어 알고리즘을 빠르게 확인하는 데 유리합니다. 회로 수정이 즉시 가능하고 별도 PCB 비용이 들지 않으므로 요구사항이 확정되지 않은 초기 탐색 단계에 적합합니다.

반면 접촉 압력과 배선 길이가 일정하지 않아 진동·충격과 반복 이동에 취약합니다. 긴 점퍼선은 리턴 경로가 불명확해 노이즈와 크로스토크가 커질 수 있고, 커넥터·접점의 전류 정격 때문에 모터나 릴레이 전원을 직접 전달하는 용도로 적합하지 않습니다. PCIe 같은 고속 인터페이스는 브레드보드와 임의 점퍼선으로 연장해서는 안 됩니다.

1.2 기성 HAT 또는 확장 모듈

기성 HAT는 검증된 인터페이스와 소프트웨어 지원을 빠르게 확보할 수 있어 기능 통합과 중간 검증에 유리합니다. 다만 정해진 외형과 커넥터 위치, 불필요한 회로, 스택 높이와 고정 비용 때문에 최종 제품의 기구·원가·전력 요구에 맞지 않을 수 있습니다. 서로 다른 HAT를 적층할 때는 GPIO, I²C 주소, SPI Chip Select, 전원과 냉각 공간의 충돌도 확인해야 합니다.

2. 커스텀 PCB를 검토해야 하는 시점

아래 항목 중 하나만 해당한다고 무조건 커스텀 PCB가 필요한 것은 아닙니다. 하지만 여러 조건이 동시에 나타나거나, 기성 구성의 우회 작업과 검사 비용이 보드 설계 비용보다 커지기 시작하면 전환 시점에 도달한 것입니다.

2.1 소형화와 설치 공간이 제한될 때

기성 HAT의 전체 면적이나 커넥터 방향이 제품 케이스와 맞지 않으면 불필요한 회로를 제거하고 센서·전원·I/O를 하나의 PCB로 통합할 수 있습니다. 단, Raspberry Pi 5의 방열판, Active Cooler, 팬 커넥터와 공기 흐름을 가리지 않도록 높이와 Keep-out을 먼저 확정해야 합니다.

2.2 PCIe와 고속 인터페이스를 사용할 때

Raspberry Pi 5는 외부 FPC 커넥터로 PCIe Gen 2.0 ×1을 제공합니다. 공식 커넥터 표준은 16핀, 0.5 mm 피치 FFC를 사용하며, FFC는 50 mm 이하의 수동 임피던스 제어형을 요구합니다. 임의 케이블이나 긴 보드 간 연결은 삽입손실, 반사와 지터를 증가시킬 수 있습니다. Gen 3.0 강제 사용은 공식 인증 범위가 아니므로 데이터 무결성과 안정성을 별도로 검증해야 합니다.

2.3 모터·릴레이·저장장치 등 전력 부하가 클 때

부하가 크면 점퍼선보다 먼저 전체 전력 구조를 다시 설계해야 합니다. Raspberry Pi 5 자체의 피크 부하, USB 주변기기, 팬과 확장 PCB의 소비전류를 합산하고, 외부 전원 사용 시 GND 기준과 역전류 경로를 정의합니다. 모터와 솔레노이드는 별도 전원, Flyback 보호, 퓨즈 또는 eFuse, 로드 스위치와 커넥터 정격을 검토합니다.

2.4 진동·온도·먼지가 있는 실환경에 투입할 때

현장 장비, 이동형 장치와 장시간 무인 운전에서는 점퍼선과 수동 조립 접점이 고장점이 됩니다. 잠금형 커넥터, 고정 홀, 스트레인 릴리프, 적절한 표면처리와 코팅 여부, 온도 등급 및 열사이클을 설계 입력값으로 바꿔야 합니다.

2.5 기능과 커넥터를 제품에 맞게 통합할 때

기성 모듈 여러 장을 케이블로 연결하면 BOM, 조립 공수와 고장점이 증가합니다. 필요한 전원 변환, 보호, 센서 AFE, 통신 트랜시버와 외부 커넥터를 한 장에 통합하면 배선 오류와 검사 시간을 줄일 수 있습니다. 다만 유지보수성이 중요한 장비는 모듈 교체형 구조가 더 경제적일 수 있습니다.

2.6 반복 생산과 품질 일관성이 필요할 때

“수십 대부터 무조건 PCB” 같은 고정 기준은 없습니다. 조립 시간, 배선 실수율, 기성 모듈 가격, 재작업, 검사 치구와 인증 비용을 합산해 손익분기점을 계산합니다. 수량이 적어도 현장 서비스 비용이 크거나 안전 요구가 높다면 커스텀 PCB가 더 일찍 필요할 수 있습니다.

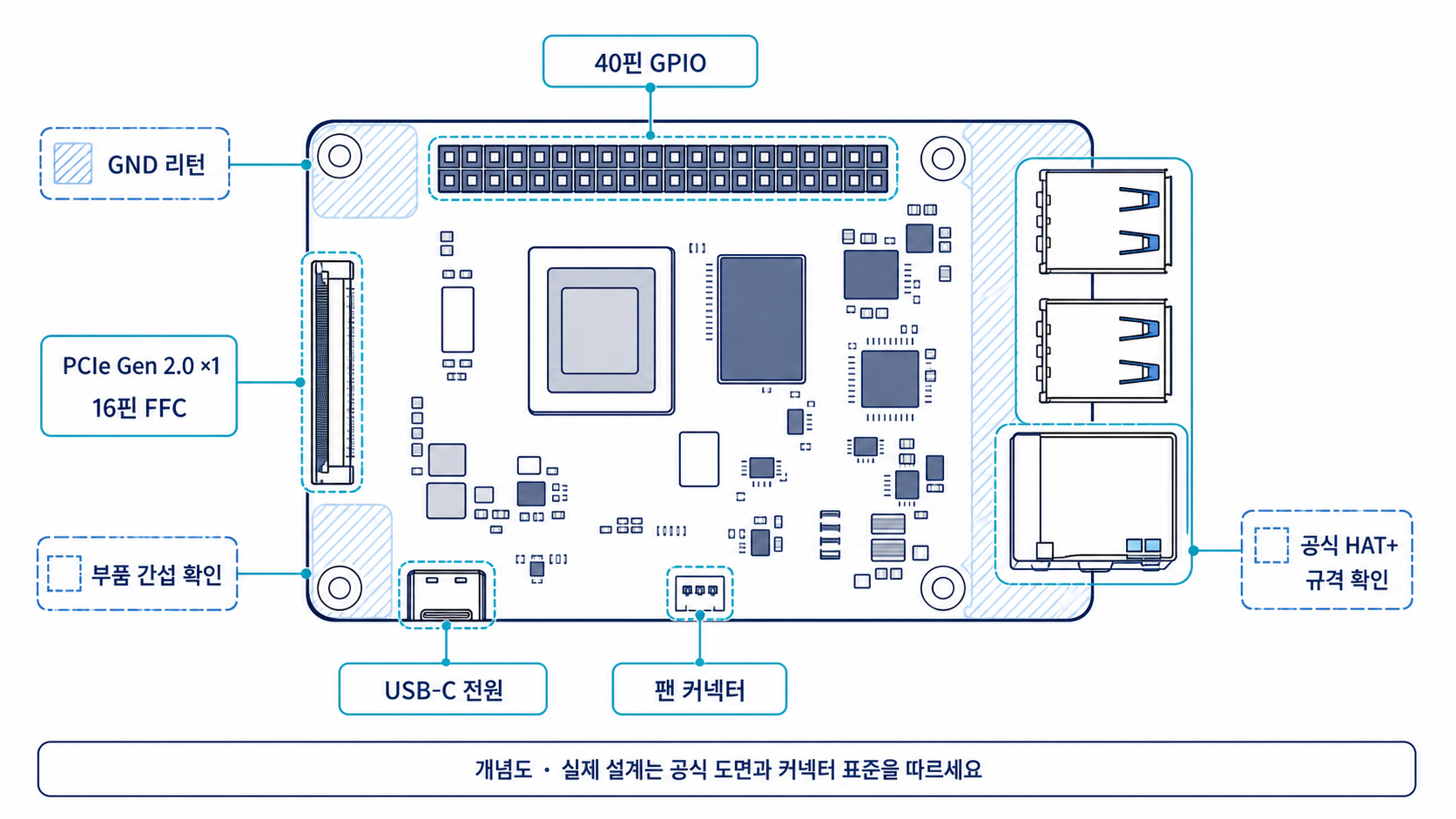

그림 2. Raspberry Pi 5의 40핀 GPIO, PCIe FFC, 전원·냉각 및 기계 간섭 검토 개념도

3. Raspberry Pi 5용 커스텀 PCB 설계 핵심

3.1 HAT+ 호환 여부를 먼저 결정

신규 상단 확장보드라면 기존 HAT 규격을 관성적으로 복제하기보다 최신 HAT+ Specification을 확인해야 합니다. 표준 HAT+로 만들면 40핀 GPIO, EEPROM 기반 식별, 기계 외형과 전원 정책의 호환성을 얻을 수 있습니다. 반대로 제품 내부 전용 보드이고 스택 호환이 필요 없다면 외형과 커넥터를 자유롭게 설계할 수 있지만, 이를 HAT 호환 제품으로 표시해서는 안 됩니다.

3.2 40핀 GPIO는 3.3V 로직으로 설계

GPIO는 5V tolerant가 아니므로 외부 5V 신호에는 레벨 시프터 또는 보호가 필요합니다. 부팅 중 핀의 초기 상태, Pull-up/Pull-down, alternate function과 커널 Device Tree 설정을 회로 설계와 함께 검토합니다. ID EEPROM용 GPIO0/1은 일반 신호로 임의 사용하지 않는 것이 원칙입니다.

3.3 PCIe 차동쌍과 FFC 경로

차동쌍은 목표 임피던스, 동일 기준면, 결합 균일성, 길이 차이, 비아와 커넥터 불연속을 함께 관리합니다. 신호 아래 GND가 갈라지거나 다른 전원 영역을 가로지르지 않게 하고, 필요 없는 테스트 패드·스텁을 피합니다. 제조사와 완성 동박 두께, 압착 후 유전체, 선폭·간격 공차 및 TDR 쿠폰을 사전에 합의합니다.

고속 신호 임피던스 설계의 상세 기준은 PCBgogo 임피던스 제어 가이드에서 확인하실 수 있습니다.

3.4 전원 예산과 보호

공식 문서는 Raspberry Pi 5에 27 W USB-C 전원 사용을 권장합니다. 5V/5A 공급 조건에서는 USB 주변기기에 더 큰 전류 예산을 사용할 수 있지만, 3A 전원에서는 주변기기 전류가 제한됩니다. 따라서 단순히 정격 전압만 맞추지 말고 케이블 전압강하, 피크 부하, USB·팬과 확장보드의 공유 예산, Brownout 로그까지 검증해야 합니다.

3.5 열과 기계 간섭

Raspberry Pi 5의 CPU, PMIC, RP1, 냉각 장치, USB/Ethernet 커넥터, 카메라·디스플레이 FFC 및 전원 버튼 주변을 3D로 검토합니다. 스페이서 높이, 나사 머리, 케이블 굽힘 반경과 조립 공구 공간까지 포함해 실제 샘플 체결로 확인합니다. 공식 기계 도면도 생산용 데이터로 직접 쓰기보다 실제 보드 공차를 반영해 검증해야 합니다.

3.6 노이즈와 GND 설계

아날로그 센서와 디지털 회로를 무조건 분리 GND로 나누면 오히려 리턴 경로가 끊길 수 있습니다. 연속 GND 기준면을 유지하고, 모터·DC/DC의 고 di/dt 전류 루프를 센서·클록·PCIe 영역에서 멀리 배치합니다. 필요한 경우 전원 필터와 아날로그 영역 배치로 결합 경로를 제어합니다.

4. 자주 발생하는 실무 실수와 불량

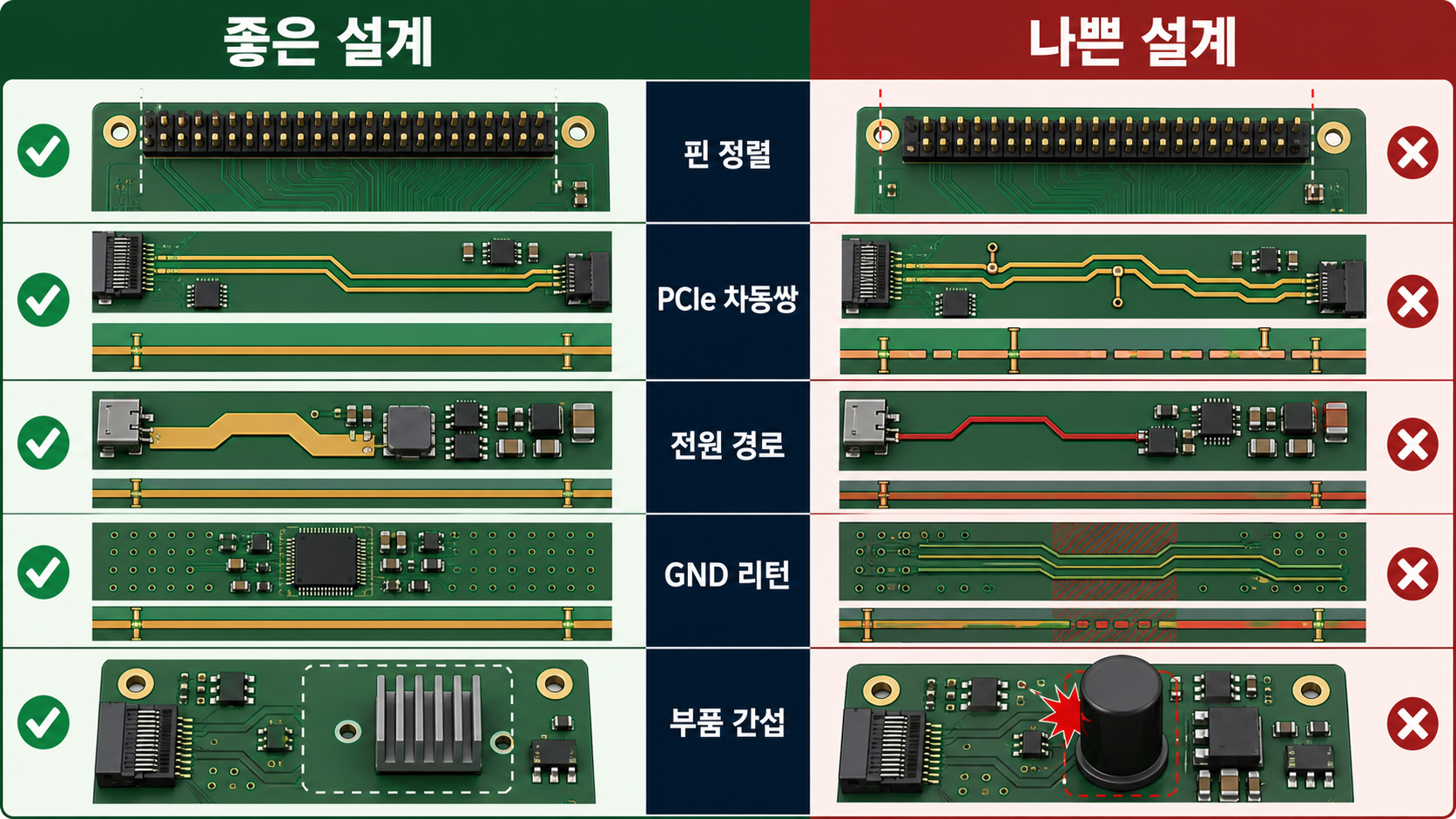

그림 3. 핀 정렬, PCIe 차동쌍, 전원, GND와 부품 간섭의 좋은 설계·나쁜 설계 비교

4.1 40핀 헤더 방향 또는 핀 기능 오류

회로도 심볼의 핀 번호와 PCB 풋프린트 방향이 뒤집히거나, BCM 번호와 물리 핀 번호를 혼동하면 통신이 되지 않거나 보드가 손상될 수 있습니다. 공식 Pinout 기준의 netlist, 1번 핀 표시, 1:1 출력과 실제 체결을 모두 확인합니다.

4.2 PCIe를 일반 디지털 배선처럼 처리

차동쌍 길이만 맞추고 기준면·커넥터·스텁을 무시하면 링크 속도 저하, 재훈련 또는 간헐적 인식 실패가 발생할 수 있습니다. 채널 전체를 연결된 구조로 검토하고 Gen 2.0 조건에서 장시간 I/O와 온도 시험을 수행합니다.

4.3 전원 용량 부족과 시스템 다운

평균 전류만으로 설계하면 SSD 기동, USB 부하, 무선 송신과 CPU 피크가 겹칠 때 Undervoltage가 발생할 수 있습니다. 전원 시퀀스, 케이블, 커넥터, 동박 패턴, 비아와 보호소자의 전압강하를 포함해 최악 조건을 측정합니다.

4.4 냉각장치와 확장보드의 간섭

PCB가 장착되더라도 팬 흡입구를 막거나 방열판과 부품이 접촉하면 온도 스로틀링과 조립 불량으로 이어집니다. 기구 CAD와 실제 Active Cooler·케이스 조합을 함께 검증합니다.

4.5 센서 데이터 노이즈

센서 신호가 DC/DC 스위칭 노드, 모터 전류 또는 긴 케이블과 결합하면 데이터가 흔들립니다. 연속 GND, 짧은 리턴, 입력 필터, 차동 입력과 차폐 커넥터를 신호 특성에 맞춰 적용합니다.

5. 엔지니어·구매·NPI 체크 포인트

5.1 프로젝트 단계와 전환 기준

회로와 인터페이스가 계속 바뀌면 브레드보드를 유지하고, 기성 모듈로 기능과 소프트웨어를 고정한 뒤 커스텀 PCB로 이동합니다. 전환 결정에는 크기, 조립 시간, 현장 고장 비용, 인증, 수량과 변경 가능성을 포함합니다.

5.2 제조 공정 능력

PCIe를 포함하면 제작사의 임피던스 계산·측정, 유전체 두께 공차, 차동쌍 에칭 균일도, FFC 커넥터 실장과 검사 경험을 확인합니다. 단순 오픈·쇼트 검사만으로 고속 링크 품질을 보증할 수 없으므로 기능 시험 또는 스트레스 시험 계획도 필요합니다.

5.3 층수와 동박 선택

저속 GPIO·I²C 중심의 간단한 보드는 2층으로 비용을 절감할 수 있지만, PCIe·정밀 아날로그·EMI·전원 무결성 요구가 있으면 연속 GND를 확보하기 쉬운 4층 이상이 유리합니다. 대전류 역시 무조건 두꺼운 동박을 선택하지 말고 패턴 폭·길이, 비아, 커넥터 정격, 온도 상승과 제조 비용을 함께 계산합니다.

5.4 시제품과 양산 승인

첫 시제품은 전류 제한 전원으로 기동하고 GPIO, 버스 충돌, PCIe 링크, 온도, 전압강하와 냉각을 단계별로 확인합니다. EVT/DVT/PVT 단계별 합격 기준, BOM 대체 규칙, PCB·펌웨어·Device Tree·검사 프로그램 버전을 연결해 변경 이력을 관리합니다.

6. 결론

Raspberry Pi 5 프로젝트에서 커스텀 PCB는 항상 필요한 것이 아닙니다. 아이디어와 소프트웨어를 빠르게 검증할 때는 브레드보드와 기성 HAT가 더 효율적입니다. 반면 소형화, PCIe·고속 신호, 높은 전력 부하, 실환경 신뢰성, 기능 통합과 반복 생산이 요구되면 커스텀 PCB가 구조적 문제를 해결하는 수단이 됩니다.

안정적인 결과를 얻으려면 40핀 GPIO와 HAT+ 규격, PCIe FFC 채널, 전력 예산, 냉각과 기계 간섭, 연속 GND를 하나의 시스템으로 설계해야 합니다. “작동하는 시제품”을 “반복 생산 가능한 제품”으로 바꾸는 기준은 회로 기능뿐 아니라 조립성, 검사성, 변경 관리와 현장 비용까지 포함합니다.

7. FAQ

Q1. Raspberry Pi 5 프로젝트에서 언제 커스텀 PCB를 만들어야 합니까?

회로와 소프트웨어가 안정되고, 소형화·고속 인터페이스·전력·환경 신뢰성·반복 생산 요구가 기성 구성의 한계를 넘을 때입니다. 수량보다 조립·검사·현장 고장 비용을 함께 판단합니다.

Q2. HAT 규격을 반드시 따라야 합니까?

범용 상단 확장보드로 호환성을 제공하려면 최신 HAT+ 규격을 따르는 것이 좋습니다. 제품 내부 전용 보드는 자유롭게 설계할 수 있지만 HAT 호환으로 표시하지 말고 기계·전기 검증을 별도로 수행해야 합니다.

Q3. Raspberry Pi 5 PCIe PCB 설계에서 가장 중요한 점은 무엇입니까?

공식 커넥터·FFC 조건, 차동 임피던스, 연속 기준면, 짧은 채널, 커넥터·비아 불연속과 Gen 2.0 링크 검증입니다. Gen 3.0은 공식 인증 범위가 아니므로 별도 신뢰성 평가가 필요합니다.

Q4. 소량 시제품의 비용을 줄이는 방법은 무엇입니까?

초기에는 기성 HAT로 요구사항을 고정하고, 커스텀 PCB에서는 표준 스택업과 재고 부품을 사용하며 불필요한 특수 비아와 초미세 패턴을 피합니다. 조립·검사·재작업 비용까지 합산해 비교합니다.

Q5. 시제품은 항상 2층 PCB로 만들면 됩니까?

아닙니다. 저속·저전력 보드는 2층이 가능하지만 PCIe, 민감한 아날로그, 엄격한 EMI 또는 복잡한 전원망은 4층 이상이 더 낮은 리스크와 높은 재현성을 제공할 수 있습니다.
