Arduino는 빠르게 기능을 검증하기 좋은 오픈 하드웨어 생태계입니다. 그러나 기성 실드는 불필요한 기능과 큰 외형, 핀 충돌, 전원 용량 또는 센서 인터페이스의 제약 때문에 실제 제품 요구에 맞지 않을 수 있습니다. 이때 커스텀 실드 PCB를 사용하면 필요한 회로만 남기고 크기, 커넥터, 보호회로와 테스트 포인트를 프로젝트에 맞춰 구성할 수 있습니다.

다만 커스텀 실드는 단순히 회로를 작은 기판에 옮기는 작업이 아닙니다. 대상 보드의 핀맵과 기계 도면, 헤더 위치, 전압 레벨, 부품 높이, 전류 경로와 제조 공차를 함께 관리해야 합니다. 특히 “UNO 호환”이라는 이름만 보고 서로 다른 보드 리비전과 호환 보드가 모두 동일하다고 가정하면 조립 단계에서 실패하기 쉽습니다.

그림 1. AI 생성 참고 개념 이미지

1. Arduino 실드 PCB란?

실드 PCB는 Arduino 호환 보드의 헤더에 직접 장착하여 센서, 모터 구동, 통신, 데이터 수집 또는 전원 기능을 확장하는 보드입니다. 스택형 헤더를 사용하면 상단에 다른 실드를 연결할 수 있지만, 핀 자원·주소·Chip Select·전력 예산과 부품 높이가 모두 호환되어야 실제 적층이 가능합니다.

UNO R3를 예로 들면 공식 자료에는 14개의 디지털 I/O(D0–D13), 6개의 아날로그 입력(A0–A5), Power 헤더, ICSP와 RESET이 정의되어 있습니다. A4/A5는 SDA/SCL과 전기적으로 연결되어 있으므로 표시 위치가 달라도 별도 버스로 계산하면 안 됩니다. SPI는 보드 종류에 따라 ICSP 헤더 사용이 호환성에 유리할 수 있습니다.

2. 설계 전 반드시 고정해야 할 기준

2.1 베이스 보드와 리비전

UNO R3, UNO R4, Mega 또는 호환 보드는 MCU, 전압 레벨, 통신 핀과 기구 형상이 다를 수 있습니다. “Arduino용”이라는 범용 명칭 대신 대상 보드의 정확한 모델·리비전·공식 CAD를 설계 입력값으로 관리합니다. 그림 2는 개념도이며 제조 치수의 근거로 사용하지 않습니다.

2.2 핀 자원표

핀 중복 사용이 항상 금지되는 것은 아닙니다. I²C는 주소와 버스 부하가 허용되면 공유할 수 있고, SPI는 공통 SCK/MOSI/MISO에 개별 Chip Select를 둘 수 있습니다. 반면 UART, PWM, 인터럽트, 타이머 또는 독점 GPIO가 겹치면 충돌할 수 있습니다. 회로도 작성 전에 핀 번호, 기능, 방향, 전압, 초기 상태와 사용 라이브러리를 표로 고정합니다.

2.3 기계적 간섭과 스택 높이

USB 커넥터, DC 잭, ICSP 헤더와 전해 콘덴서처럼 높은 부품 위에는 Keep-out을 둡니다. 실드 부품의 본체뿐 아니라 커넥터 삽입 공간, 케이블 굽힘, 드라이버 접근과 스택형 헤더의 유효 결합 길이까지 3D로 확인해야 합니다.

2.4 전압·전원 경로

5V와 3.3V 로직을 혼용하면 레벨 시프터가 필요할 수 있습니다. 모터·릴레이·무선 모듈은 베이스 보드 레귤레이터의 공급 한계를 넘기기 쉬우므로 별도 전원과 보호회로를 검토합니다. USB, VIN, 5V 핀 또는 외부 전원을 동시에 연결할 수 있다면 역전류가 흐르지 않도록 전원 ORing, 다이오드 또는 로드 스위치 정책을 정의합니다.

3. 커스텀 Arduino 실드 PCB 설계 단계

3.1 회로와 보호 설계

각 IC 가까이에 디커플링 콘덴서를 배치하고 외부 커넥터에는 사용 환경에 맞는 ESD·서지·역극성 보호를 둡니다. 미사용 입력은 부동 상태로 두지 않고 Pull-up/Pull-down을 정의합니다. 커넥터에는 GND, 전원, 신호명과 극성을 실크로 표시해 조립 오류를 줄입니다.

3.2 PCB 레이아웃

전원·모터 경로는 최대전류, 동박 두께, 허용 온도 상승, 비아와 헤더 정격을 함께 계산합니다. “고전류이면 무조건 두꺼운 동박”이 아니라 경로 폭, 길이, 병렬 비아, 커넥터와 방열 조건을 포함해 결정합니다. 센서와 아날로그 신호는 스위칭 노드와 모터 전류 루프에서 분리하고, 신호 아래 GND 리턴 경로가 끊기지 않게 합니다.

PCB 설계의 제조성을 높이기 위한 세부 기준은 PCBgogo DFM 가이드에서 확인하실 수 있습니다.

3.3 제작 파일과 버전 관리

Gerber와 NC Drill만 전달하지 말고 보드 외곽, 완성 두께, 동박 두께, 표면처리, 솔더마스크 색상, 최소 전기검사와 특수 요구를 제작 도면에 명시합니다. 조립까지 맡길 경우 BOM의 제조사 부품번호(MPN), 대체 승인 규칙, Pick-and-Place 원점·회전 및 조립도를 같은 릴리스 번호로 묶습니다.

4. 자주 발생하는 설계 실패와 수정 방법

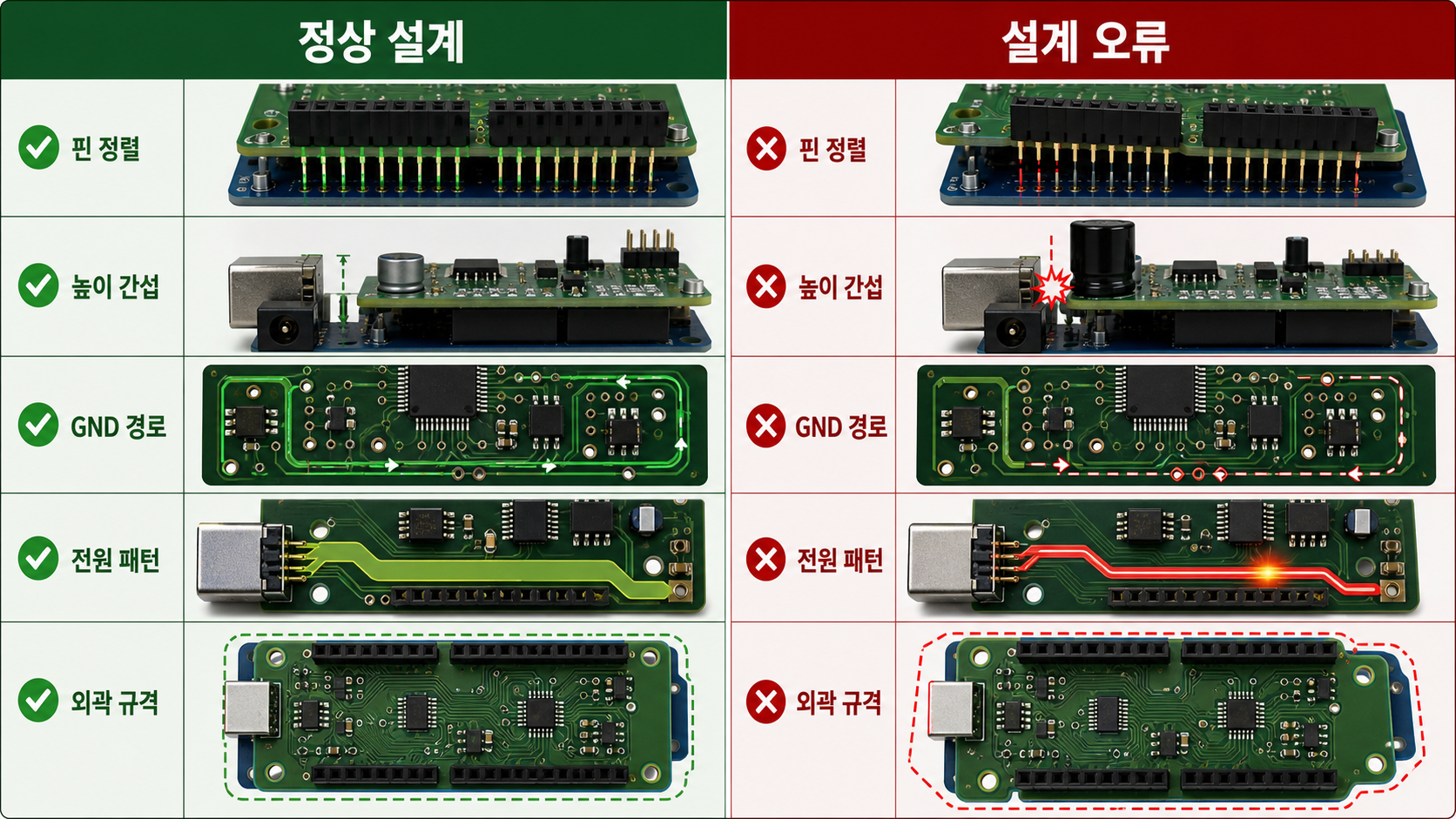

그림 2. AI 생성 참고 개념 이미지

5. 시제품과 양산 제작 팁

5.1 층수와 동박

단순 GPIO·저속 센서 실드는 2층으로도 충분한 경우가 많습니다. 그러나 RF 모듈, 고속 인터페이스, 정밀 아날로그 또는 EMI 요구가 엄격하면 4층의 연속 GND/Power 구조가 더 유리할 수 있습니다. 보드 두께는 1.6 mm가 흔하지만 강제 표준은 아니며, 헤더 핀 길이, 기계 강도와 제조 옵션에 맞춰 선택합니다.

5.2 시제품 검증 순서

첫 전원 인가에는 전류 제한 전원을 사용하고 3.3V/5V 레일과 역전류를 먼저 측정합니다. 그다음 베이스 보드 단독, 실드 단독, 결합 상태 순으로 핀 기능과 통신을 확인합니다. 모터·릴레이·무선 송신처럼 부하가 변하는 조건에서는 전압강하, 리셋, 온도와 노이즈를 기록합니다.

5.3 원가와 반복 생산

원가는 면적, 층수, 동박 두께, 표면처리, 최소선폭/간격, 특수 비아, 조립 부품 수와 검사 범위에 좌우됩니다. 표준 스택업과 재고 부품을 사용하고 외곽을 패널화하기 쉽게 만들며, 기능이 비슷한 파생 모델은 공용 PCB와 선택 실장 옵션으로 통합하면 비용과 납기를 줄일 수 있습니다.

6. 결론

커스텀 Arduino 실드 PCB는 기성 모듈을 단순 복제하는 보드가 아니라, 베이스 보드의 전기·기계 인터페이스를 제품 요구와 연결하는 임베디드 하드웨어 플랫폼입니다. 기성 실드로 충분한 초기 검증 단계라면 굳이 커스텀화할 필요가 없지만, 소형화, 반복 생산, 보호회로, 커넥터 또는 원가 최적화가 필요할 때는 효과가 큽니다.

성공적인 제작의 핵심은 회로 기능보다 먼저 대상 보드와 리비전을 고정하고, 공식 CAD·Pinout에 기반한 풋프린트, 핀 자원표, 전력 예산, 연속 GND 리턴, 높이 Keep-out과 테스트 구조를 설계하는 것입니다. 시제품에서 최악 조건을 검증하고 제작 데이터와 펌웨어 버전을 함께 관리해야 양산에서도 안정적으로 재현할 수 있습니다.

7. FAQ

Q1. Arduino 실드 PCB의 표준 두께는 얼마입니까?

1.6 mm가 널리 사용되지만 강제 표준은 아닙니다. 스택형 헤더의 유효 결합 길이, 기계 강도, 부품 높이와 제조사 옵션을 기준으로 선택하고 실제 조립 상태를 확인해야 합니다.

Q2. 실드 설계 시 핀 중복은 어떻게 피합니까?

핀 번호만 보지 말고 버스, 주소, Chip Select, 타이머, 인터럽트, PWM, 전압과 라이브러리를 포함한 자원표를 만듭니다. I²C/SPI처럼 공유 가능한 자원은 공유 조건을 검증하고 독점 자원은 재배정합니다.

Q3. 여러 실드를 적층할 때 노이즈는 어떻게 줄입니까?

먼저 전력 예산과 GND 리턴을 확인하고, 모터·스위칭 전원에서 민감 신호를 분리합니다. 각 실드의 디커플링, 주소/Chip Select, 케이블과 스택 높이도 함께 검토하며 필요하면 4층 구조나 별도 전원을 사용합니다.

Q4. 소량 커스텀 PCB 비용을 줄이는 방법은 무엇입니까?

표준 층수·두께·동박·표면처리와 재고 부품을 사용하고, 무리한 초미세 패턴과 특수 비아를 피합니다. 파생 모델은 공용 PCB와 선택 실장으로 통합하고 조립·검사 비용까지 포함해 비교합니다.

Q5. UNO R3용 실드가 다른 Arduino 보드에도 그대로 맞습니까?

항상 그렇지는 않습니다. 헤더 형상이 유사해도 MCU, 로직 전압, SPI/I²C 위치, 전원 능력과 기계 간섭이 다를 수 있으므로 각 대상 보드의 공식 자료와 실제 샘플로 검증해야 합니다.
