구리 밸런스 조정은 다층 PCB에서 비용을 증가시키거나 성능을 저하시킬까요?

"적절한 구리 균형 조정이 PCB 비용을 증가시킬까요?"
"구리 보상이 신호 무결성이나 열 성능에 영향을 미칠까요?"

이러한 우려는 흔히 제기되는 것이며, 충분히 이해할 만한 것입니다. 구리 밸런스는 종종 비용과 성능 사이의 절충점 으로 여겨집니다 . 하지만 실제로 구리 밸런스를 제대로 적용하면 총비용을 절감하고 PCB의 전반적인 신뢰성을 향상시킬 수 있습니다.

핵심은 구리 균형을 맞출 지 여부가 아니라, 어떻게 효율적으로 맞출지 입니다 .

구리 재고량 증가가 비용 상승을 의미하는 것은 아닙니다.

흔히 구리를 첨가하여 균형을 맞추면 재료비가 자동으로 증가한다고 오해합니다. 실제로 첨가되는 구리의 양은 극히 적습니다.

예를 들어, 100mm × 100mm 크기의 6층 PCB 에서 구리 보상으로 인해 전체 구리 면적이 5% 미만 으로 증가하는 경우가 많습니다 . 이러한 차이가 보드 전체에 걸쳐 분산되면 재료비 차이는 거의 무시할 수 있을 정도입니다.

비용이 많이 드는 것은 재작업입니다.

구리 불균형은 다음과 같은 문제의 주요 원인입니다:

• PCB 휨 현상

• 층 분리

• 조립 불량

대량 생산에서 뒤틀림으로 인한 재작업률은 20~30% 에 달할 수 있으며, 한 번의 재작업 비용은 설계 단계에서 적절한 구리 균형을 맞추는 데 드는 비용의 10배가 넘는 경우가 많습니다.

PCBGOGO의 한 고객은 8층 기판에서 "비용 절감"을 위해 구리 밸런스 조정을 생략했습니다. 첫 1,000개 생산분에서 28%가 평탄도 검사에 불합격하여 2만 달러 이상의 손실이 발생했습니다. 구리 밸런스 조정을 최적화한 후, 이후 생산분에서는 불량률이 0.5% 미만으로 떨어졌습니다.

적절한 구리 함량 균형은 재료 활용도를 향상시킬 수 있습니다 . 더욱 균일한 구리 분포는 패널화를 더욱 촘촘하게 할 수 있게 하여 라미네이트당 생산량을 늘리고 보드당 비용을 절감합니다.

구리 함량 균형과 성능은 함께 향상될 수 있습니다.

또 다른 우려 사항은 구리 보상이 전기적 또는 열적 성능에 부정적인 영향을 미칠 수 있다는 점입니다. 이는 보상이 잘못 수행되었을 때만 발생합니다.

제대로 설계될 경우, 구리 밸런스는 성능을 저하시키는 것이 아니라 오히려 향상시킵니다 .

고속 및 고주파 신호

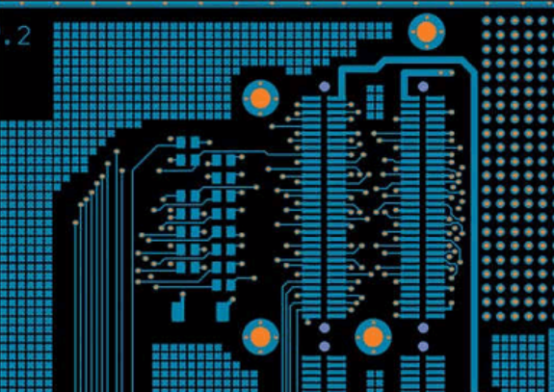

격자형(빗금형) 구리를 사용하면 구리 면적을 늘리는 동시에 기생 정전 용량과 인덕턴스를 최소화할 수 있습니다. 8층 5G 기판에서 격자형 구리 보상은 일반 구리 충전 방식에 비해 누화를 약 20% 감소시켰습니다.

열 성능

구리 분포가 고르면 열 확산이 향상되고 국부적인 과열 지점이 발생하는 것을 방지할 수 있습니다. 자체 테스트 결과, 구리 분포가 균형 잡힌 다층 PCB는 구리 분포가 고르지 않은 기판보다 열 효율이 15~20% 더 높은 것으로 나타났습니다 .

기계적 신뢰성

균형 잡힌 구리 소재는 뒤틀림과 박리를 현저히 줄여 기계적 안정성을 향상시킵니다. 진동이나 온도 변화가 심한 자동차 및 산업 환경에서 제품 수명이 30% 이상 증가할 수 있습니다 .

반면, 구리 불균형은 성능에 직접적인 영향을 미칠 수 있습니다. 한 서버 마더보드 설계에서는 구리 분포가 고르지 않아 임피던스 편차가 ±6%를 초과하는 문제가 발생 하여 설계를 변경해야 했고, 이로 인해 제품 출시가 지연되었습니다.

비용, 구리 사용량 및 성능의 균형을 맞추는 세 가지 실용적인 방법

1. 설계 단계: 최소 비용으로 균형 달성

새로운 구리 배관을 설치하기 전에 기존 구리 배관 영역 (예: 전력선 또는 접지선) 을 확장하십시오 .

과도한 최적화를 피하십시오. 구리 함량 차이가 이미 10% 미만인 경우 , 추가 조정은 큰 도움이 되지 않습니다.

설계 시간을 절약하려면 CAD 자동화 도구(예: Altium Designer의 자동 구리 균형 조정 기능)를 사용하십시오.

2. 재료 선택: 용도에 맞는 라미네이트를 선택하십시오.

FR-4 표준 규격은 소비자 전자제품 및 일반 산업 제품에 충분합니다.

고주파 또는 고온 환경(5G, 자동차)에서는 Shengyi S1130 또는 Rogers RO4350B와 같은 높은 유리전이온도(Tg)와 낮은 손실률을 가진 소재를
사용하십시오 . 이러한 소재는 내부 응력에 대한 내성이 뛰어나고 구리 불균형으로 인한 위험을 줄여 장기적인 신뢰성 유지 비용을 절감합니다.

PCBGOGO는 일반적으로 보드 복잡성뿐 아니라 제품의 작동 환경을 기반으로 재료 및 구리 균형 전략을 권장합니다.

3. 생산 단계: 표준 공정으로 비용 절감

균형 잡힌 설계는 표준 적층 매개변수를 사용할 수 있으므로 추가적인 에너지와 공정 시간을 절약할 수 있습니다.

대량 생산 과정에서 최적화된 패널화는 모든 보드에서 일관된 구리 함량을 유지하면서 재료 사용 효율을 향상시킵니다.

구리 균형은 절충이 아니라 최적화입니다.

다층 PCB에서 구리 사용량 균형은 비용과 성능 사이의 선택 문제가 아닙니다 . 이는 올바른 결정을 통해 비용과 성능 모두를 얻을 수 있는 설계 최적화 문제입니다 .

제대로 하면 구리 저울은 다음과 같습니다.

불량품 및 재작업을 줄입니다.

전기적 및 열적 성능을 향상시킵니다.

장기적인 신뢰성을 향상시킵니다.

총 제조 비용을 낮춥니다.

목표는 간단합니다. 중요하지 않은 부분에는 비용을 줄이고, 중요한 부분에는 더 스마트하게 설계하는 것입니다 .

차기 설계에서 구리 배분, 비용 및 성능의 균형을 어떻게 맞춰야 할지 확신이 서지 않는다면, 다음과 같은 전문 DFM 검토 서비스를 이용해 보세요.PCB GOGO—위험을 조기에 파악하고 나중에 발생할 수 있는 값비싼 문제를 예방하는 데 도움이 될 수 있습니다.
