1. 서론: 포인트 각도가 홀 품질을 바꾸는 이유

드릴 직경과 재질이 같아도 포인트 각도가 달라지면 센터링, 절삭날 접촉 순서, 축 방향 추력, 칩 형성, 출구 버와 공구 수명이 달라질 수 있습니다. 범용 118° 드릴을 모든 소재와 장비에 그대로 사용하면 홀 위치 편차, 스테인리스 가공경화, 얇은 판의 큰 버 또는 복합재 박리가 나타날 수 있습니다.

반대로 “단단한 소재에는 무조건 큰 각도”처럼 포인트 각도 하나만으로 공구를 선택하는 것도 위험합니다. 드릴 재질, 코팅, 치즐 에지, 웹 시닝, 헬릭스, 마진, 냉각과 가공 깊이가 함께 작동합니다.

이 글에서는 드릴 포인트 각도의 의미, 대표 형상, 소재별 선택 방법, 핵심 공정 요소, 자주 발생하는 불량과 발주·검수 체크리스트를 설명합니다.

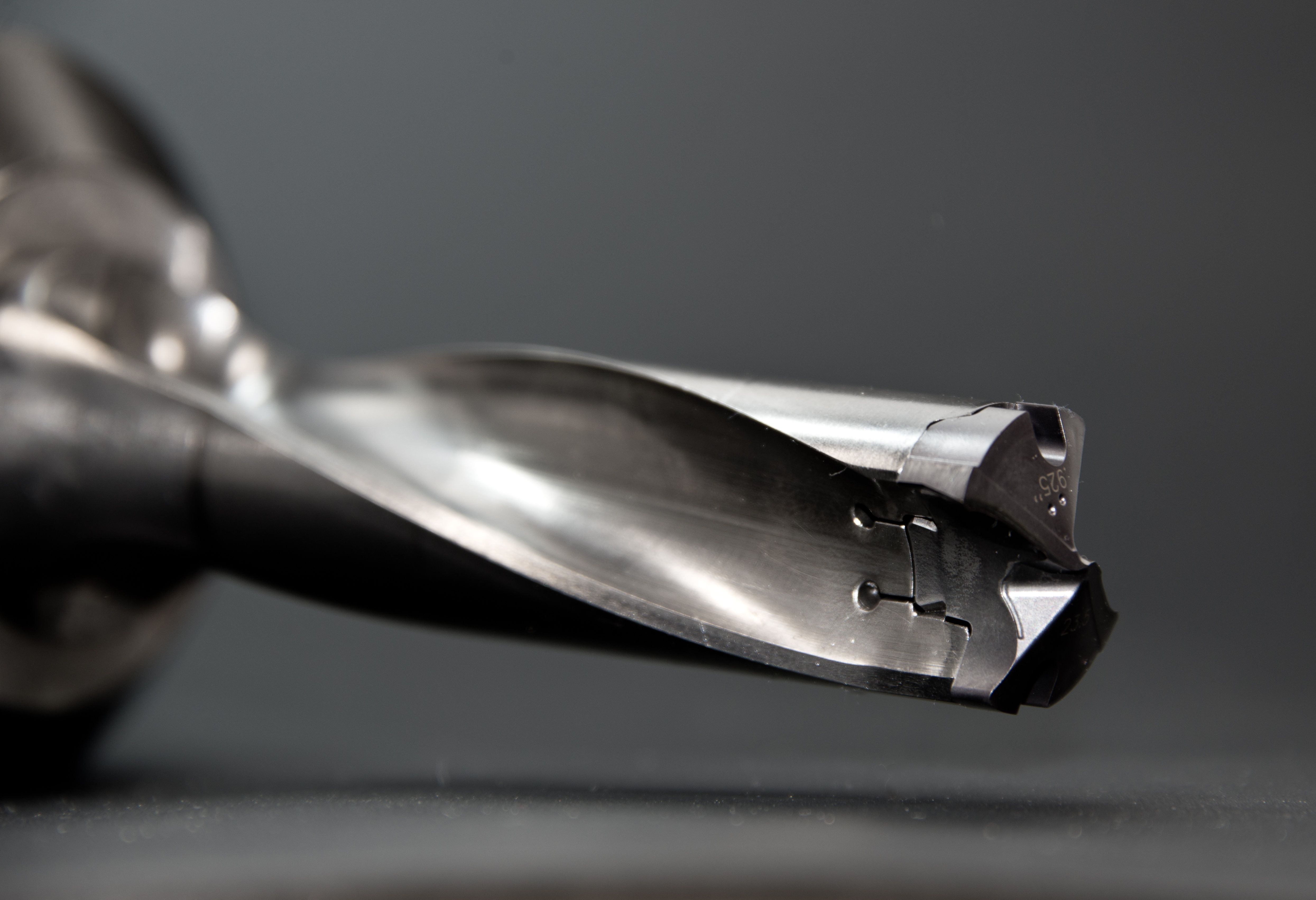

2. 드릴 포인트 각도란?

드릴 포인트 각도는 드릴 끝의 두 주 절삭날이 만드는 포함각입니다. 각도가 작으면 끝이 길고 뾰족해지며, 각도가 커질수록 끝이 짧고 평평해집니다. 이 형상은 공작물에 처음 접촉하는 위치와 절삭 하중 분포를 바꿉니다.

포인트 각도만으로 성능을 판단할 수는 없습니다. 같은 118° 또는 140°라도 립 형상, 치즐 에지 길이, 웹 시닝, 셀프 센터링 형상과 공구 재질이 다르면 실제 추력과 홀 품질은 달라집니다.

도면에 포인트 각도를 지정해야 하는 경우는 완성 홀 바닥 형상이나 잔여 재료 깊이가 기능에 영향을 줄 때입니다. 일반 관통 홀의 공구 각도는 가공업체가 소재와 장비에 맞춰 선택하도록 성능 요구로 관리하는 편이 적절할 수 있습니다.

3. 소재와 작업 조건에 따른 분류

일반 강재·범용 작업

HSS 트위스트 드릴의 118°는 널리 사용되는 범용 형상입니다. 다만 고생산성 초경 드릴은 더 큰 각도와 전용 셀프 센터링 형상을 사용하는 경우가 많습니다.

스테인리스·고강도 합금

절삭날 강성과 열·가공경화 관리가 중요합니다. 130~140° 계열 공구가 사용되기도 하지만 제조사별 전용 형상과 권장 절삭 조건을 우선합니다.

알루미늄·비철금속

날카로운 절삭날, 충분한 칩 공간과 용착 방지가 중요합니다. 각도만 보지 말고 폴리싱 플루트, 코팅 여부, 윤활과 출구 버를 함께 검토합니다.

얇은 판재

드릴이 관통하는 순간 걸림과 큰 버가 발생하기 쉽습니다. 스텝 드릴, 스플릿 포인트, 지지판과 판재 전용 형상이 일반 트위스트 드릴보다 적합할 수 있습니다.

복합재·적층재

CFRP나 적층재는 박리와 섬유 들뜸이 핵심 문제입니다. 90° 또는 이중각 등 소재 전용 저추력 형상을 공구업체 데이터로 선택합니다.

평저·특수 홀

180°에 가까운 플랫 바텀 드릴은 평평한 바닥, 경사면 진입과 일부 버 저감에 사용되지만 일반 드릴과 다른 공정 안정성 검토가 필요합니다.

4. 드릴 포인트 각도 선택표

5. 적합한 형상을 선택하는 핵심 요소

5.1 공작물 소재

경도만 보지 말고 연성, 가공경화, 열전도, 칩 형태와 적층 구조를 확인합니다. 같은 스테인리스나 알루미늄도 세부 등급과 상태에 따라 조건이 달라집니다.

5.2 공구 재질과 코팅

HSS, 코발트 HSS와 초경 드릴은 허용 속도, 강성, 인성과 날 형상이 다릅니다. 포인트 각도는 공구 재질과 코팅, 제조사 형상 전체의 일부로 선택합니다.

5.3 센터링과 스폿 드릴

주 드릴보다 작은 포인트 각도의 스폿 형상에 깊게 진입하면 주 드릴의 바깥 코너가 먼저 접촉해 치핑이 생길 수 있습니다. 140° 주 드릴에는 더 큰 각도의 스폿 드릴을 사용하는 제품 체계가 대표적입니다.

5.4 홀 깊이와 칩 배출

깊은 홀은 각도보다 플루트, 웹, 내부 급유와 펙 사이클의 영향이 클 수 있습니다. 칩 재절삭과 냉각 부족은 직진도와 공구 수명을 악화시킵니다.

5.5 출구 조건과 버

관통 홀의 출구가 얇은 판, 경사면 또는 이종재료이면 버와 치핑이 달라집니다. 백업판, 가공 방향, 전용 포인트와 후처리를 함께 설계합니다.

6. 자주 발생하는 불량과 실무 함정

홀 위치 편차

공구 돌출이 길거나 센터링이 부족하고 표면이 경사지면 드릴이 밀릴 수 있습니다. 짧은 공구, 적절한 스폿과 강성 있는 고정을 사용합니다.

출구 버

무딘 공구, 과도한 이송, 지지 부족과 재료 연성이 원인입니다. 백업판과 출구 조건을 점검합니다.

절삭날 치핑

스폿 각도·깊이가 주 드릴과 맞지 않거나 장비 진동과 런아웃이 크면 발생합니다.

스테인리스 가공경화

머무름과 마찰이 길어지면 표면이 경화될 수 있습니다. 날카로운 공구와 연속적인 이송, 적절한 냉각이 중요합니다.

칩 막힘과 과열

깊은 홀에서 칩 배출과 냉각이 부족하면 홀 확대, 표면 손상과 파손이 발생합니다.

복합재 박리

금속용 범용 드릴을 적층재에 적용하면 입구와 출구 박리가 커질 수 있습니다. 소재 전용 저추력 형상을 검토합니다.

PCB 홀 설계에서 자주 발생하는 문제는 PCB 드릴링 설계 가이드: 일반적인 문제와 해결 방법에서 추가로 확인할 수 있습니다.

7. 엔지니어·구매·작업자 체크리스트

· ☐ 공작물 소재의 정확한 등급과 경도·상태를 확인했는가?

· ☐ 관통 홀, 막힌 홀, 평저 홀과 경사면 진입 여부가 명확한가?

· ☐ 홀 직경, 깊이, 공차와 표면 요구를 정의했는가?

· ☐ HSS·코발트·초경 중 장비와 생산량에 맞는 공구인가?

· ☐ 포인트 각도뿐 아니라 웹 시닝, 헬릭스, 마진과 코팅을 검토했는가?

· ☐ 스폿 드릴의 각도와 깊이가 주 드릴에 적합한가?

· ☐ 런아웃, 공구 돌출, 공작물 고정과 장비 강성이 관리되는가?

· ☐ 절삭 속도, 이송, 냉각과 칩 배출 조건이 제조사 권장 범위인가?

· ☐ 입구·출구 버, 박리, 직진도와 홀 위치 검사 기준이 있는가?

· ☐ 공구 수명과 재연마 후 형상 검사 기준이 마련되어 있는가?

8. PCB 제조에서 드릴 형상이 중요한 이유

PCB 기계 드릴링에서는 작은 직경의 초경 공구로 구리와 유리섬유 강화 수지를 반복 관통합니다. 일반 금속 가공용 118° 또는 135° 규칙을 그대로 적용하기보다 PCB 드릴 제조사의 형상, Stack 높이, Entry/Backup 재료, 회전수, 이송과 공구 수명을 통합 관리해야 합니다.

PCB의 기계 홀, 비아와 드릴 파일 기본 개념은 PCB 드릴링 공정 가이드에서 확인할 수 있습니다.

고속 다층 PCB의 백드릴은 일반 관통 홀 제작과 목적이 다릅니다. 신호 비아의 불필요한 Stub을 제거하기 위해 깊이를 제어하므로 공구 형상뿐 아니라 층 위치, 잔여 Stub, 깊이 공차와 정렬 정확도가 중요합니다.

관련 기술: PCB 백드릴 | 고속 PCB 스터브 제거 공정

9. PCBgogo의 PCB 드릴링 제조 지원

PCBgogo는 PCB 제조 전 Gerber와 엑셀론 드릴 파일을 검토해 홀 크기, 도금·비도금 속성, 슬롯, 패드와 홀의 관계 및 제조 가능성을 확인합니다. 생산에서는 보드 재료와 Stack 높이에 맞는 드릴 조건, 공구 수명과 홀 품질을 관리하고 전기검사와 외관 검사를 연계합니다.

백드릴이나 깊이 제어와 같은 특수 공정은 보드 두께, 층 구조, 목표 잔여 Stub과 허용공차를 제작 도면에 명시해야 합니다. 샘플 단계에서 단면과 홀 품질을 확인하고 양산 조건을 고정하면 로트 일관성 관리에 도움이 됩니다.

PCB 드릴링 가능성, 엑셀론 드릴 파일과 Gerber 검토가 필요하면 PCBgogo PCB 제조 견적 페이지에서 제작 자료를 제출해 엔지니어링 검토를 요청하세요.

10. 요약

드릴 포인트 각도는 센터링, 절삭날 하중, 추력, 칩 형성과 출구 버에 영향을 주지만 각도 하나만으로 최적 공구가 결정되지는 않습니다.

118°는 범용 HSS 작업의 출발점, 130~140° 계열은 다양한 고성능·소재 전용 드릴, 90°와 이중각은 일부 복합재, 180°는 평저 홀에 사용될 수 있습니다. 실제 선택은 소재, 공구 재질, 장비, 홀 깊이, 냉각과 제조사 데이터로 확정해야 합니다.

PCB에서는 일반 금속 가공 규칙을 그대로 사용하지 말고 초경 마이크로 드릴, Stack, Entry/Backup, 공구 수명과 홀 검사 기준을 제조 공정 전체로 관리해야 합니다.

11. FAQ

Q1. 가장 일반적인 드릴 포인트 각도는 무엇인가요?

118°는 범용 HSS 트위스트 드릴에서 널리 사용되며 고성능 초경 드릴에는 140° 전후 형상도 많이 사용됩니다.

Q2. 118°와 135° 드릴의 차이는 무엇인가요?

135° 계열은 끝이 더 평평하고 스플릿 포인트와 조합되는 경우가 많지만 실제 성능은 웹, 절삭날과 공구 재질 전체에 따라 달라집니다.

Q3. 단단한 소재에는 큰 포인트 각도가 항상 좋은가요?

아닙니다. 경도 외에 인성, 가공경화, 장비 강성, 코팅, 이송과 냉각을 함께 확인해야 합니다.

Q4. 스폿 드릴 각도는 주 드릴보다 작아야 하나요?

일반적으로 주 드릴 코너의 선접촉을 피하기 위해 주 드릴과 같거나 더 큰 포인트 각도의 스폿 드릴 체계가 사용됩니다. 공구업체 권장을 우선합니다.

Q5. 평저 홀에는 어떤 드릴을 사용하나요?

180° 플랫 바텀 드릴이나 전용 공구를 검토할 수 있으며 추력, 칩 배출과 장비 강성을 확인해야 합니다.

Q6. PCB 드릴도 118°를 사용하나요?

PCB 드릴은 초경 마이크로 공구와 복합 적층재용 전용 형상을 사용하므로 일반 금속용 각도 규칙을 그대로 적용하지 않습니다.
