엣지 컴퓨팅 PCB: 설계, 적용 분야 및 하드웨어 완전 가이드

분산형 지능화 전환이 전 산업 전자기기 설계 방식을 바꾸고 있으며 이 변화의 핵심은 엣지 컴퓨팅 인쇄회로기판입니다. 물리적 하드웨어 기판으로 원격 클라우드 서버에 의존하지 않고 저지연 실시간 연산을 구현합니다. 자율주행 차량 교차로 환경 처리, 공장 로봇 암 제어, 스마트시티 IoT 센서 어레이 어느 곳이든 모든 엣지용 기판은 엄격한 전용 설계 기준을 충족해야 합니다.

본 가이드는 하드웨어 엔지니어와 구매 담당자 대상으로 엣지 PCB의 핵심 특징, 주 적용 분야, 적합한 생산 제조 방안을 전부 설명합니다.

엣지 컴퓨팅 PCB란 무엇인가?

엣지 PCB는 연산 부하 처리를 목적으로 설계된 인쇄회로기판으로 데이터 발생 지점 또는 인접 노드에서 AI 추론, 센서 퓨전, 실시간 폐루프 제어를 수행하며 원시 데이터 전부를 중앙 클라우드로 전송하지 않습니다. 일반 서버 보드는 항온 데이터센터에 배치되지만 엣지 기판은 대부분 좁은 기기 하우징, 넓은 온도 범위, 고발열 가혹 환경에서 장기 안정 동작해야 합니다.

글로벌 엣지 컴퓨팅 시장 규모는 2030년 2000억 달러를 넘을 것으로 예측되며 원인은 방대한 IoT 단말, 자율 기기, 저지연 AI 어플리케이션의 급증입니다. 시장 성장으로 PCB 설계 업체는 고성능과 고신뢰성을 동시 만족하는 콤팩트 기판 개발을 요구받으며 크기 자체는 기존 연산용 보드보다 훨씬 작습니다.

엣지 PCB 설계의 차별화된 핵심 특징

표준 서버 기판은 큰 크기, 능동 방열, 높은 처리량을 목표로 설계되지만 엣지 기판은 다중 까다로운 제약 조건을 받습니다.

1. 콤팩트 소형화 폼팩터 엣지 노드는 차량 캐빈, 산업 장비 하우징, 야외 기기 케이스에 장착되어야 하므로 고밀도 상호연결(HDI) 공정이 거의 필수로 사용되며 좁은 기판 면적에 고성능 SoC, AI 가속기, 메모리, 통신 인터페이스를 집적합니다.

2. 수동 방열 열관리 대부분 엣지 기기는 팬, 액체 냉각 등 능동 방열 구조를 탑재할 수 없으므로 PCB 설계 시 열전도 기재, 넓은 동박 면적, 내장 열 비아, 부품 최적 배치로 수동 방열을 구현하여 칩 접합 온도를 제어해야 합니다.

3. 고속 신호 무결성 현대 엣지 AI 기기 데이터 스트림 속도가 25Gbps를 초과하므로 정밀 임피던스 제어, 최적 스택업, 저유전 손실 소재, 차동 쌍 등장 매칭 배선으로 고속 신호 완전성을 유지해야 합니다.

4. 가혹 환경 내구성 산업용 엣지 기판은 진동, -40℃~+85℃ 온도 변화, 고습 분진, 전자기 간섭에 지속 노출되며 기재 및 표면처리 선택이 장기 수명에 직접 영향을 미칩니다.

5. 전력 효율 최적화 배터리 구동, 환경 에너지 하베스팅 엣지 기기는 전력 예산이 엄격하므로 PCB는 고효율 전력 분배 네트워크, 동적 전압 조절, 누설 전류 적은 부품 구성을 지원해야 합니다.

엣지 PCB 핵심 설계 고려사항

1. HDI 고밀도 상호연결 및 소형화

고밀도 상호연결 기판은 최소 0.05mm 마이크로 비아, 엇갈림/적층 블라인드·매립 비아, 순차 압착 공정을 사용하며 일반 스루홀로는 동일한 배선 밀도를 구현할 수 없습니다. 고급 SoC, LPDDR5, PCIe, 다중 센서 인터페이스를 탑재한 엣지 AI 보드는 HDI가 유일한 실현 가능 방안입니다.

2. 기재 소재 선택

기재는 기판 전 수명 동안 열적, 전기적, 기계적 성능을 좌우합니다.

• 표준 FR4 기재(Isola 370HR, IT-180A): 중요도 낮은 신호층, 온화한 환경에 적합

• 고주파 적층판(Rogers RO4000, Taconic RF-30): 엣지 AI RF 프론트엔드, 고속 직렬 링크 필수

• 고속 저손실 기재(파나소닉 MEGTRON-6, Isola I-Tera MT40): PCIe 4/5세대, 25G 이상 이더넷에서 신호 손실 억제

• 열전도 기재: 수동 방열 기기에서 칩 접합 온도 최대 30% 저감

• 할로겐 프리 기재: 자동차, 산업용 엣지 기기 RoHS 규격 준수 필수

3. 임피던스 제어 및 스택업 설계

고속 신호는 일반적으로 ±10% 이내 엄격한 임피던스 공차를 요구합니다. 잘 설계된 스택업은 전원 평면, 기준 접지 평면, 신호 배선층을 분리하여 크로스토크와 리턴 패스 단절을 최소화하며 10Gbps 이상 신호는 차동 쌍 등장 매칭, 비아 스터브 관리가 핵심입니다.

4. 전력 분배 네트워크(PDN) 설계

엣지 보드는 SoC, FPGA, 메모리, RF 부품에 다중 전압을 동시 공급하므로 PDN은 전 주파수 영역 임피던스 시뮬레이션을 거쳐 디커플링 커패시터를 전원 핀 최근접에 배치하며 고전력 구간은 2~4oz 후동 층을 사용합니다.

5. 컨포멀 코팅 보호

야외, 자동차, 산업용 기판은 어셈블리 완료 후 컨포멀 코팅을 도포하여 수분, 화학 오염을 차단하며 극한 환경은 포팅 컴파운드로 보호 등급을 더욱 높입니다.

자율주행 및 산업용 엣지 PCB 적용 분야

엣지 기판은 클라우드 처리가 지연되거나 신뢰성이 부족한 환경에서 실시간 의사결정을 지원하며 가장 대표적인 두 분야는 자율주행과 산업 자동화입니다.

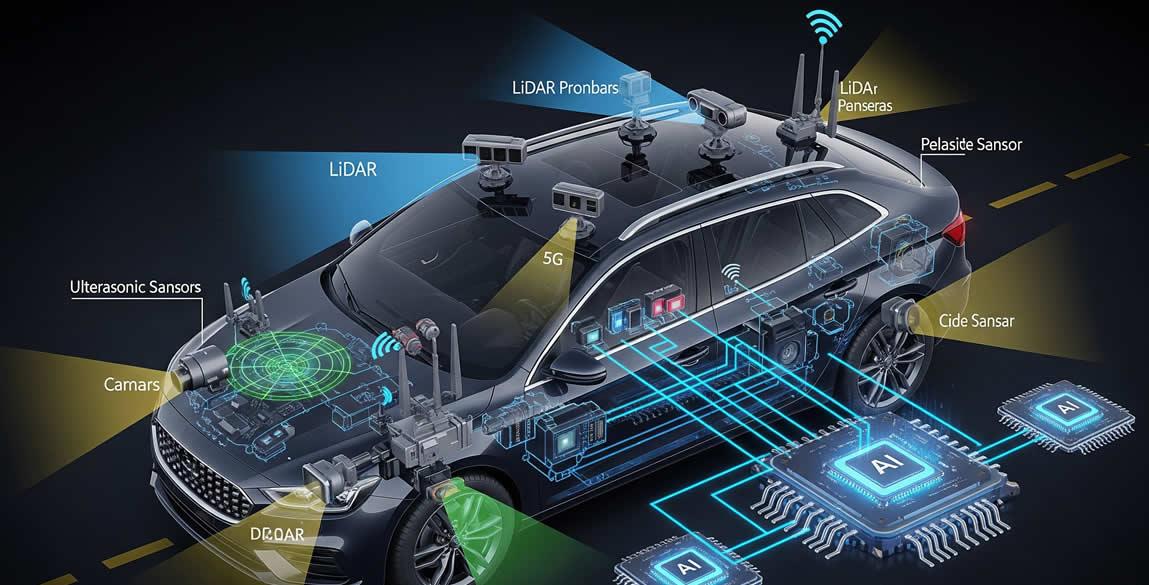

(1) 자율주행 적용 분야

엣지 컴퓨팅으로 차량 내 대량 센서 데이터를 현장 처리하는 핵심 기능은 다음과 같습니다.

· 센서 퓨전: 라이다, 레이더, 카메라 데이터 통합으로 실시간 주행 환경 모델 구축

· ADAS 기능: 차선 유지, 적응형 크루즈 컨트롤, 밀리초 단위 긴급 제동

· V2X 차량 통신: 5G/DSRC로 도로 인프라, 주변 차량과 연계 통신

· HD 정밀 지도 및 SLAM 동시 위치 추적

차량용 PCB는 AEC-Q 규격 인증, -40℃~+125℃ 넓은 온도 범위, 강력 EMI 차폐, 장기 진동 내구성 등 엄격한 기준을 만족해야 합니다.

(2) 산업 자동화 적용 분야

엣지 보드는 장기 연속 운영되는 공장에서 AI 기반 실시간 제어를 구현합니다.

· 머신 비전 생산라인 불량 검사, 품질 검수

· 예지 정비: 센서 데이터로 장비 고장 미리 감지

· 폐루프 실시간 공정 제어

· 로봇·협동로봇 동작 계획 및 안전 모니터링

산업용 PCB는 전자기 내성, 열관리, 장기 수명 설계에 더 집중하며 일반적으로 IPC Class3 생산 기준과 강화된 기계 구조를 요구하여 고진동 환경에 대응합니다.

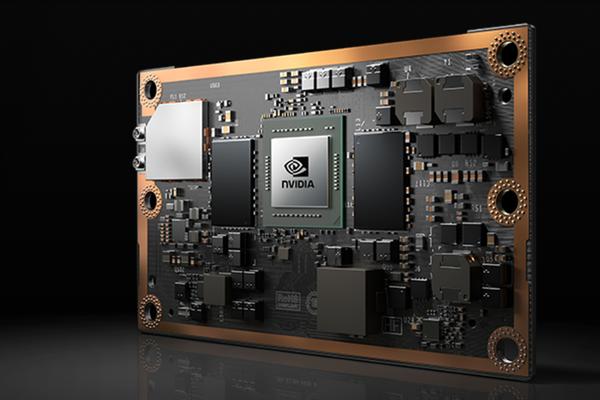

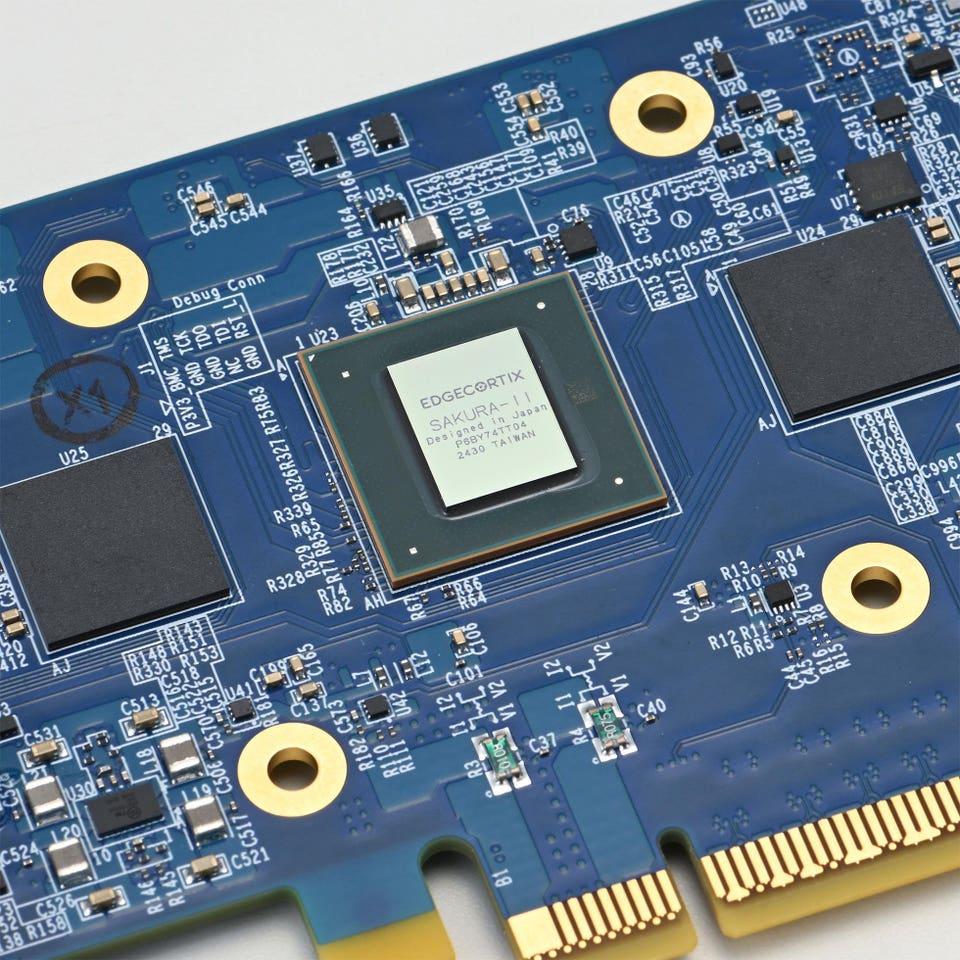

엣지 AI 보드 하드웨어 구성표

현대 엣지 AI 하드웨어는 집적도가 매우 높아 하나의 콤팩트 기판에 모든 기능을 탑재하므로 HDI 공정과 최적 스택업은 선택이 아닌 필수 조건입니다.

엣지 PCB 비용 최적화 전략

고성능이라고 해서 비용이 통제 불가능한 것은 아니며 검증된 최적화 방안은 다음과 같습니다.

1. 스택업 층 수 최적화 층 한 장 추가마다 제조 비용이 상승하므로 설계 초기 제조사와 협의하여 배선 개선, 패드 내 비아, 설계 간소화로 층 수를 통합하면 성능 유지하면서 비용을 크게 절감할 수 있습니다.

2. 성능에 맞는 기재 사용 모든 층에 고가 저손실 고주판을 사용할 필요 없으며 하이브리드 스택업으로 고속 신호층만 특수 기재를 적용하고 나머지는 표준 FR4를 사용하여 성능 유지하며 자재 비용 절감합니다.

3. 설계 초기 DFM 양산 적합 기준 적용 DFM 검토로 제작 전 비아 간격 부족, 미세 피치 BGA 패드 불가능 설계, 납땜을 방해하는 열 릴리프 등 문제를 미리 발견합니다. 생산 단계 수리 비용보다 설계 수정 비용이 압도적으로 저렴합니다.

4. 검사 항목 간소화 엣지 기판은 전면 검사가 필요하지만 불필요한 과검사로 예산을 낭비하지 않도록 AOI, X-Ray, 기능 테스트를 신호 무결성, 전력 공급, 열 성능 핵심 지표에 집중합니다.

5. 부품 공급망 선행 관리 단일 공급처 부품은 공급 중단 위험이 있으므로 설계 단계에서 대체 부품 패턴을 함께 배치하고 AI SoC, 고속 메모리 등 납기 긴 부품은 안전 재고를 유지하도록 제조사와 협의합니다.

엣지 PCB 제조업체 평가 핵심 역량

모든 PCB 업체가 복잡한 엣지 기판을 생산할 수 없으며 평가해야 하는 5가지 필수 역량은 다음과 같습니다.

1. HDI 양산 역량: 레이저 마이크로 비아, 적층 블라인드 매립 비아, 패드 내 비아 도금 공정 보유

2. 고주파 기재 가공 경험: 로저스, 파나소닉, Isola 등 소재 안정 생산 공정

3. 임피던스 정밀도: 테스트 쿠폰 TDR 검사 지원, 공차 ±5% 이내

4. 업계 인증: IATF16949 차량 규격, IPC Class3 산업용, RoHS, ISO9001

5. 원스톱 전 과정 서비스: 기판 제작, 부품 소싱, SMT 어셈블리, 기능 테스트, 컨포멀 코팅 일괄 처리로 여러 업체 간 전달 오류 축소

PCBgogo는 위 모든 고급 공정 역량을 보유하고 고정밀 엣지 컴퓨팅 PCB 커스텀 및 대량 양산을 전문으로 합니다. 공식 홈페이지에서 전문 솔루션을 확인하고 맞춤 견적 문의 가능합니다.

 PCB 견적서 바로 받기

엣지 PCB 미래 기술 동향

1. 내장형 부품 공정: 능동 칩, 수동 소재를 기재 내에 압착하여 기생 파라미터를 낮추고 기판 크기를 더욱 소형화

2. 전용 AI 연산 실리콘 확산: 단위 와트당 연산 능력이 지속 상승하며 PCB 방열, 전력 설계 요구사항이 강화됨

3. 계층형 엣지-클라우드 협업 아키텍처: 차량, 도로변 MEC, 클라우드 다단계 연산으로 각 계층 기판의 연산·통신·크기 요구사항이 차별화됨

4. 5G NR 완전 통합: V2X, 산업 IoT 표준 통신으로 엣지 AI 보드에 5G 모뎀을 탑재하며 RF와 기저대역 구역 동설계로 간섭 관리 및 안테나 배치 최적화

5. 할로겐 프리 친환경 설계 확산: 각국 환경 규제로 엣지 PCB 전 공급망에서 RoHS 준수 할로겐 프리 기재 사용이 확대됨

결론

엣지 컴퓨팅 PCB는 분산형 지능 시대의 하드웨어 기반입니다. 자율주행 차량용 기판, 공장 산업용 엣지 제어기, 다센서 퓨전 게이트웨이 어느 분야든 이 기판에 요구되는 소형화, 열관리, 고속 신호, 환경 내구성은 기존 전자 기판과 차원이 다릅니다.

엣지 기판 설계와 양산 성공을 위해서는 PCB 설계자, 소재 엔지니어, 제조 파트너가 초기 단계부터 긴밀 협업해야 합니다. 적합한 HDI 공정, 매칭된 기재, 엄격한 DFM 관리, 전 과정 공급망 운영을 결합하면 복잡한 지능 시스템에서 장기 안정 동작하는 엣지 기판을 구현할 수 있습니다.
