전자 시제품 CNC 가공 소재 선택｜가공성·방열·절연 기준 가이드

전자 시제품에서 자주 사용하는 CNC 소재는 무엇일까요?

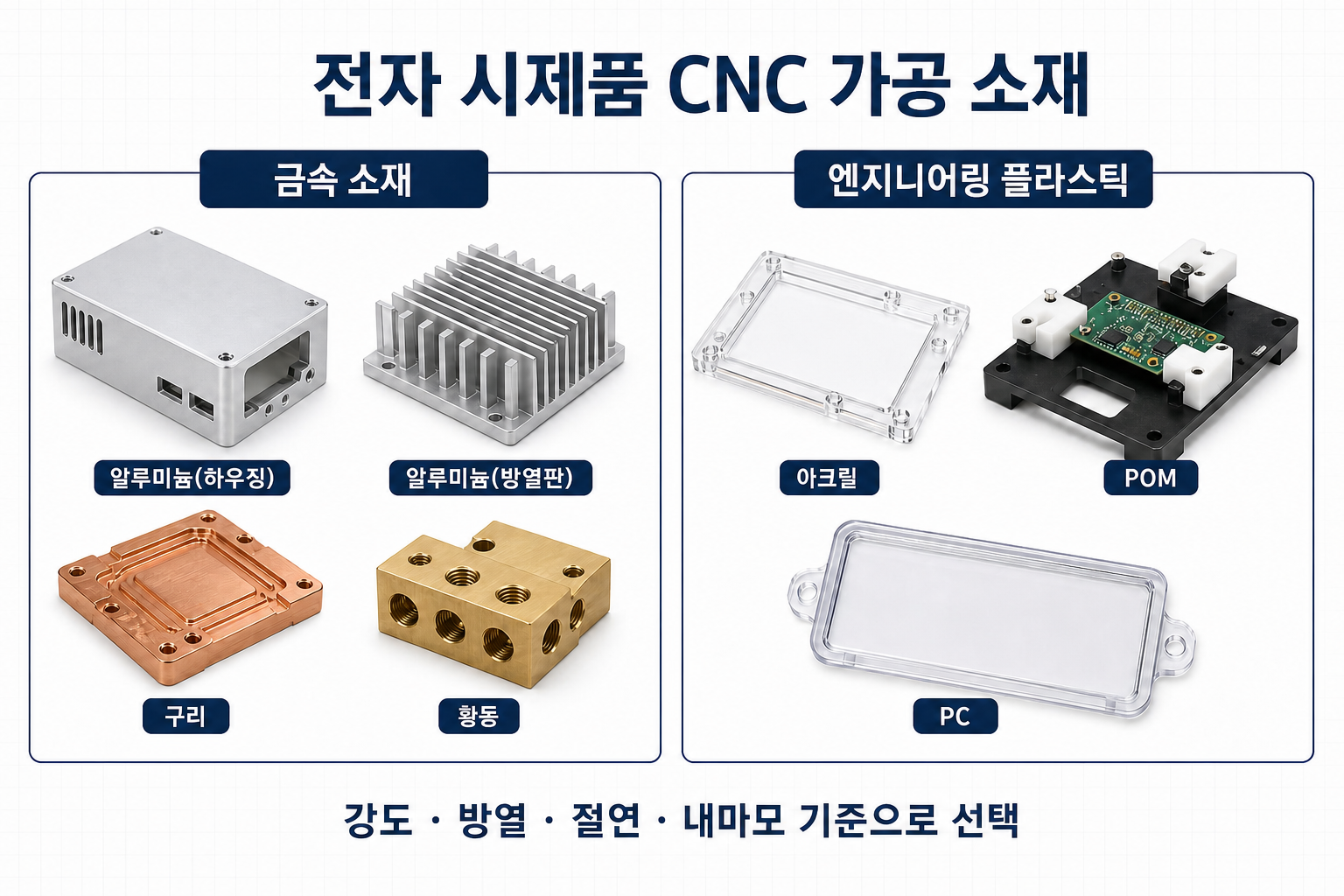

그림 1. PCB 및 전자 시제품에 자주 사용하는 CNC 소재와 부품 예(AI 이미지)

전자 시제품의 CNC 부품 소재 선택은 크게 금속과 엔지니어링 플라스틱으로 나눌 수 있습니다. 금속은 구조 강성과 방열이 필요한 케이스·브래킷·방열 부품에, 플라스틱은 절연·투명 관찰·저마찰 기능이 필요한 지그·커버·가이드에 주로 사용됩니다. 구리와 황동도 특정 열전달 또는 접촉 부품에 쓰이지만, 일반 케이스의 기본 소재로 선택되는 경우는 많지 않습니다.

알루미늄 합금과 표면 처리 선택은 알루미늄 CNC 가공 글에서, 투명·절연 플라스틱의 차이는 아크릴 CNC 가공과 POM CNC 가공 비교 글에서 더 자세히 확인할 수 있습니다.

소재를 고르기 전에 어떤 기능을 먼저 정해야 할까요?

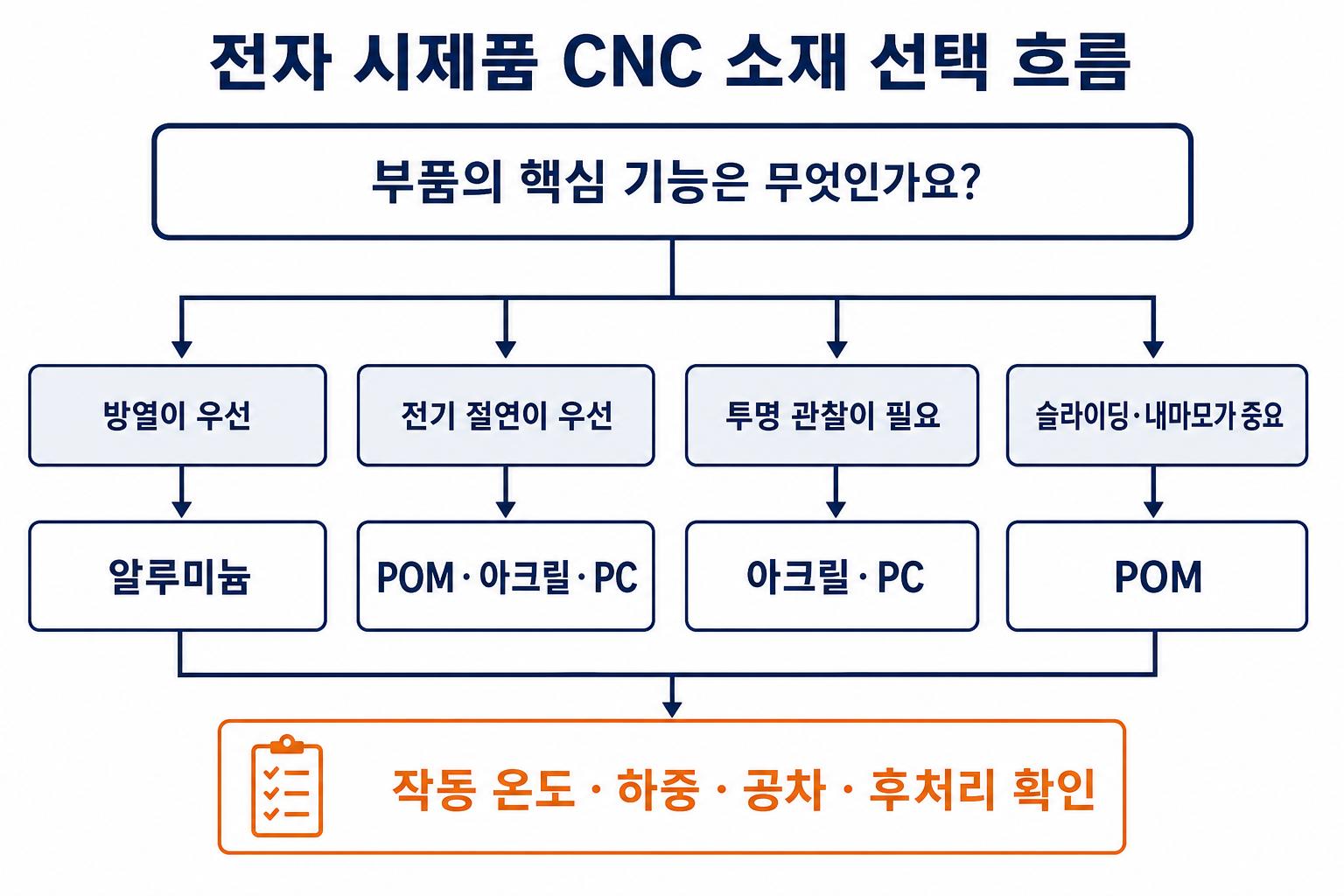

그림 2. 전자 시제품 기능을 기준으로 한 CNC 소재 1차 선택 흐름(AI 개념도)

열을 외부로 전달해야 하나요?

고출력 LED, 전력 반도체, 전원 모듈과 배터리 주변 구조물은 열 경로가 중요합니다. 이런 부품은 알루미늄을 우선 검토할 수 있습니다. 다만 소재 이름만으로 방열 성능이 결정되지는 않습니다. 열원과의 접촉면, 평탄도, 체결 압력, 열 인터페이스 재료와 외부 공기 흐름까지 함께 설계해야 합니다.

PCB와 고전압 부품 사이를 절연해야 하나요?

테스트 지그, 스페이서, 커넥터 고정구와 고전압 회로 주변 부품은 전기 절연이 핵심입니다. POM, 아크릴과 PC가 후보가 될 수 있지만, 작동 전압, 온도, 오염 환경과 필요한 기계 강도를 함께 확인해야 합니다. 단순히 플라스틱이라는 이유만으로 모든 절연 요구를 충족한다고 판단하면 안 됩니다.

내부를 눈으로 확인해야 하나요?

PCB 표시등, 센서 동작, 케이블 간섭이나 액체 흐름을 직접 관찰해야 한다면 아크릴 또는 PC가 적합합니다. 아크릴은 투명 외관과 강성이 유리하고, PC는 충격 대응이 필요한 보호창에 유리할 수 있습니다. 절삭면의 투명도와 흠집 수준은 후처리 조건에 따라 달라집니다.

반복 마찰이나 슬라이딩이 있나요?

슬라이딩 가이드, 부싱, 힌지 보조 부품과 위치 결정 블록에는 낮은 마찰과 내마모성이 중요합니다. 이런 경우 POM이 우선 후보가 됩니다. 다만 상대 소재, 작동 온도, 속도와 하중에 따라 간격과 수명이 달라지므로 실제 조립 조건으로 검증해야 합니다.

기능별로 어떤 CNC 소재가 적용될까요?

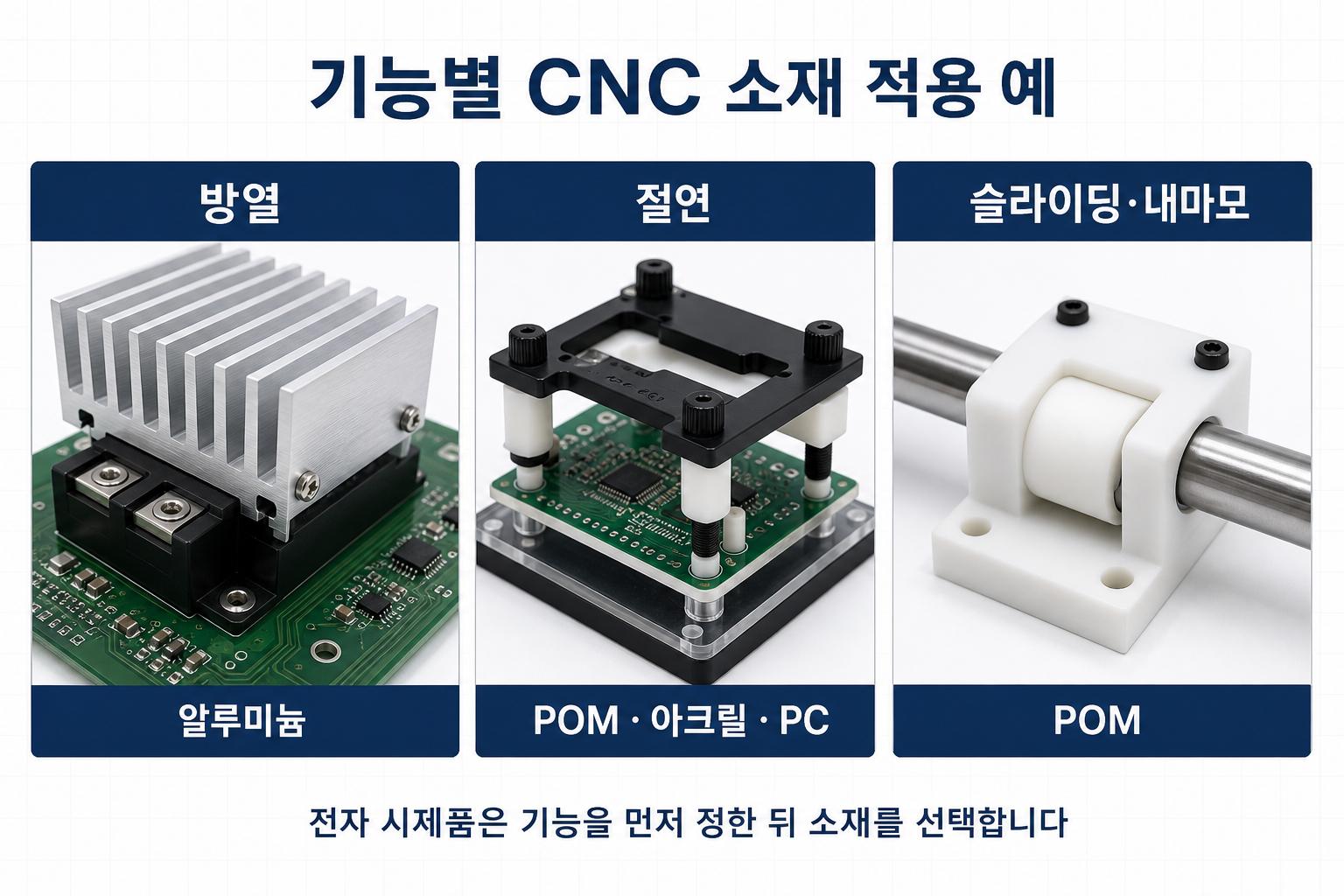

그림 3. 방열·절연·슬라이딩 기능별 CNC 소재 적용 예(AI 이미지)

한 부품에 여러 기능이 겹칠 수 있습니다. 예를 들어 투명하면서 충격도 받아야 하는 보호창은 아크릴보다 PC가 유리할 수 있고, 절연 지그라도 매우 높은 온도와 하중을 받으면 POM 외의 엔지니어링 플라스틱을 다시 검토해야 합니다. 표는 후보를 빠르게 좁히는 1차 기준이지 최종 사양표가 아닙니다.

소재별 가공 한계는 어떻게 설계에 반영할까요?

알루미늄은 얇게 만들수록 항상 유리할까요?

알루미늄은 가볍지만 넓은 바닥면과 높은 측벽을 지나치게 얇게 만들면 가공 중 휨과 조립 후 뒤틀림이 생길 수 있습니다. 방열 접촉면과 밀봉면은 리브, 지지 구조와 평탄도 요구를 함께 검토해야 합니다. 아노다이징을 적용하면 정밀 홀과 접지면의 치수·전기 접촉도 달라질 수 있습니다.

아크릴과 PC의 투명도는 가공만으로 확보될까요?

원래의 판재 표면은 투명해도 CNC로 절삭한 측면에는 공구 자국이 남을 수 있습니다. 필요한 외관에 따라 기계 연마나 다른 후처리가 필요합니다. 아크릴은 나사 홀과 날카로운 모서리에서 균열에 주의해야 하며, PC는 가공 열, 흠집과 잔류 응력을 관리해야 합니다.

POM은 정밀한 끼워 맞춤에도 그대로 적용할 수 있을까요?

POM은 금속보다 열팽창이 크고 장기 하중에서 크리프가 발생할 수 있습니다. 실온에서 맞춘 간격이 작동 온도에서 달라질 수 있으므로 상대 소재와 온도 범위를 기준으로 공차를 정해야 합니다. 고온과 장시간 고정 하중이 크면 다른 소재가 더 적합할 수 있습니다.

도면과 외주 요청에는 어떤 정보를 넣어야 할까요?

처음부터 정확한 소재 등급을 확정하지 못해도 괜찮습니다. 제조업체가 기능을 판단할 수 있도록 부품 용도, 작동 온도, 전기 절연 필요 여부, 열원과 접촉면, 반복 체결·슬라이딩 조건, 핵심 공차, 표면 처리와 수량을 함께 전달하면 후보 소재를 더 정확히 검토할 수 있습니다. ‘알루미늄’이나 ‘플라스틱’만 적기보다 최종적으로 무엇을 검증하려는 시제품인지 설명하는 것이 중요합니다.

FAQ

전자 케이스는 무조건 알루미늄으로 만드는 것이 좋나요?

아닙니다. 방열, 차폐와 구조 강성이 중요하면 알루미늄이 유리하지만, 절연·투명성·중량이나 간단한 외관 검증이 우선이면 엔지니어링 플라스틱이 더 적합할 수 있습니다.

절연 부품은 POM만 선택하면 되나요?

POM은 지그와 반복 사용 부품에 유리하지만 투명 관찰이 필요하면 아크릴이나 PC가 적합할 수 있습니다. 전압, 온도, 하중과 난연 요구까지 함께 확인해야 합니다.

6061보다 7075를 선택하면 시제품 품질이 항상 좋아지나요?

그렇지 않습니다. 7075의 높은 강도가 실제 기능에 필요하지 않으면 비용과 가공 조건만 증가할 수 있습니다. 일반 전자 케이스와 방열 부품은 6061-T6로 충분한 경우가 많습니다.

투명 커버에는 아크릴과 PC 중 무엇이 더 적합한가요?

외관 투명도와 강성이 우선이면 아크릴을, 충격을 받는 보호창이면 PC를 먼저 검토할 수 있습니다. 가공 후 표면 품질과 사용 온도도 함께 판단해야 합니다.

CNC 소재는 가격표만 비교해 선택해도 되나요?

권장하지 않습니다. 낮은 소재 가격이 후처리, 변형 보정, 조립 실패나 재제작 비용으로 이어질 수 있습니다. 시제품이 검증해야 할 기능과 사용 조건을 먼저 정해야 합니다.
