하드웨어 엔지니어를 위한 필수 가이드: PCB 구리 채움 설계, EMI 제어, 그리고 열 최적화

동박 영역은 PCB(인쇄회로기판) 설계에서 가장 중요한 요소 중 하나입니다. 단순한 전류 전달을 넘어, 동박 영역은 EMI(전자기 간섭) 성능, 열 방출 효율, 전자 제품의 장기 신뢰성에 직접적인 영향을 미칩니다.

소비자 가전이 작아지고 강력해짐에 따라—집적도 상승과 전력 밀도 증가와 함께—적절한 동박 영역 설계의 중요성이 크게 커집니다. 한 TWS 이어폰 브랜드는 동박 면적 부족으로 과열 문제를 겪은 적이 있으며, 제품이 1시간 연속 사용 후 60°C를 초과했습니다. 한 스마트 라우터 제조사는 접지 동박 영역이 과도한 EMI를 유발하여 CE 인증에 실패했습니다.

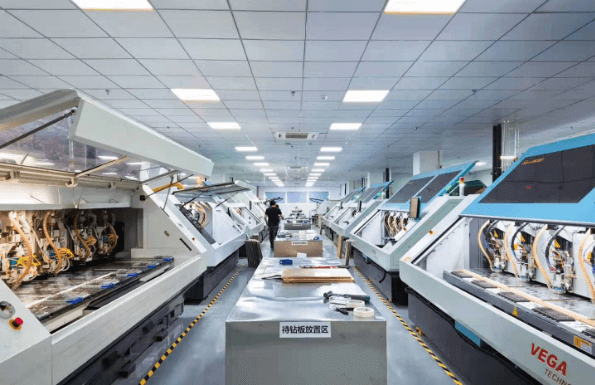

PCBGOGO는 전 세계 120만 명 이상의 하드웨어 엔지니어에게 서비스를 제공해 왔습니다. 자체 DFM(제조 가능 설계) 검사 시스템과 고정밀 동도금 및 에칭 라인을 갖춘 4개의 자체 제조 기지를 통해 PCBGOGO는 동박 영역 설계와 제조 가능성 간의 원활한 정합을 보장합니다. 본문은 IPC(국제 PCB 표준 규격)-2221 및 IPC-6012에 따른 동박 영역 설계의 핵심 원칙을 분석하여, 하드웨어 엔지니어에게 실행 가능한 EMI 및 열 최적화 전략을 제공합니다.

1.동 면적 채우기 이해: 기능 및 주요 설계 요소

1.1 PCB 동박 영역의 핵심 기능

 동박 영역은 네 가지 필수 목적을 수행합니다:

 1. 전류 전도 – 임피던스와 전력 손실을 줄입니다.

2. 전자기 차폐 – EMI를 억제하기 위해 파라데이 케이지를 형성합니다.

3. 열 방출 – 부품 온도를 낮추기 위해 열 확산 면적을 넓힙니다.

4. 기계적 보강 – PCB 강성을 개선하고 휨을 방지합니다.

소비자 가전의 일반적인 동박 영역 유형은 다음과 같습니다:

· 솔리드 동박: 저주파 또는 고출력 제품용(예: 스마트 콘센트).

· 해치 동박(그리드 동박): 고주파 레이아웃용(예: 5G 라우터)으로, 기생 정전 용량을 줄입니다.

· 국소 동박 영역: 소형 기기(예: 스마트워치)용으로, 열 확산을 목적으로 합니다.

1.2 주요 설계 파라미터

동박 두께

일반적인 수치: 1 oz (35 μm), 2 oz (70 μm)

· 폭 1 mm인 1 oz 동박은 약 1 A 연속 전류를 전도합니다(IPC-2221).

· 고출력 영역(충전 IC, PMIC)은 2–4 oz 동박이 필요합니다.

동박 면적

· 발열 부품의 동박 면적은 부품 풋프린트의 1.5배 이상이어야 합니다.

· CPU 및 전력 IC의 경우: 2 cm2 이상의 솔리드 동박 권장.

접지 전략

· 단일점 접지 → 저주파 회로

· 다점 접지 → 고주파 회로(임피던스 ≤ 0.1 Ω)

· 스타 접지 → 혼합 신호 시스템

1.3 제조 신뢰성: PCBGOGO의 공정 역량

 PCBGOGO는 다음을 통해 동박 영역 제조 정밀도를 보장합니다:

· 자동 PTH(도금 관통홀) 기계로 홀 동박 균일성 ±10% 보장

· 코스믹 에칭 라인으로 가장자리 프로파일 편차 ≤ ±0.02 mm

· 히타치 NDA800X 동박 두께 측정기로 ±1 μm 정밀도

이러한 역량은 설계 의도가 양산에 충실히 반영되도록 보장합니다.

2.실무 가이드: 전 과정 동 면적 채우기 설계 절차

2.1 적절한 동박 두께 및 동박 유형 선택

도구: Altium Designer, PADS / 지원: PCBGOGO의 무료 DFM 엔지니어링 상담

2.2 EMI 저감을 위한 동박 영역 레이아웃

핵심 규칙

· 아날로그 GND와 디지털 GND를 분리하고, 단일점(0Ω 저항 또는 비드)을 통해 연결

· AGND와 DGND 사이 3 mm 이상 간격 유지

· 폐루프 동박 회피: 불가피한 경우 루프 면적 ≤ 5 cm2

· 고주파(> 2.4 GHz) 트레이스의 경우 동박 클리어런스 0.3–0.5 mm 유지

 도구: Ansys SIwave, PCBGOGO DFM 동박 위험 탐지

2.3 열 최적화 동박 영역 설계

모범 사례

· 열 동박 ≥ 1.5× device size

· 전력 IC용 동박 두께: ≥ 2 oz

· 서멀 비아:

· 직경：0.3~0.5 mm

· 피치：2~3 mm

· 비아 최소 4개, 균등 배치

· 동과 패드 연결부 너비 ≥ 0.5 mm

 도구: Flotherm 열 시뮬레이션, PCBGOGO 사례 라이브러리

2.4 동박 영역 레이아웃을 제조 역량과 정합

제조 가능 설계 규칙

· 최소 동박 연결 폭 ≥ 0.2 mm

· 동박-패드 간격 ≥ 0.1 mm

· 솔리드 동박 기판용 5 mm 이상 공정 테두리 확보

· PCBGOGO 역량:

·내층/외층 동박：1~6 oz

·동박 균일성 공차：±10%

도구: PCBGOGO 온라인 주문 시스템 + 자동 DFM 분석

3.1 초기 문제

 한 소비자 가전 제조사가 여러 문제에 직면했습니다:

· 1 oz 동박 사용; 열 동박 면적은 1 cm2에 불과 → 전력 IC가 75°C 도달(한계는 60°C)

· 아날로그 및 디지털 접지 혼합 → EMI 과다, 리플 100 mV(규격 ≤ 50 mV)

· 동박-패드 간격 0.05 mm → 3% 단락 불량률

3.2 시정 조치

열 개선

· 2 oz 동박으로 업그레이드

· 동박 면적을 3 cm2로 확장

· 서멀 비아 6개(0.4 mm, 2 mm 간격) 추가

EMI 개선

· 단일점 접지 사용, AGND–DGND 5 mm 분리

· 고주파 스위칭 영역에 0.5 mm 동박 클리어런스 확보

제조 정합

· 동박-패드 간격을 0.1 mm로 조정

· 6 mm 공정 테두리 추가

· 고정밀 PTH 및 도금 라인을 갖춘 PCBGOGO 광덕 기지 선택

3.3 최종 결과

· 온도 75°C → 55°C로 하강

· 리플 노이즈 100 mV → 35 mV로 감소

· 생산 수율 99.8%로 향상

· 단락 불량 3% → 0.1%로 감소

결론

효과적인 PCB 동박 영역 설계는 기능성, EMI 제어, 열 성능의 균형을 요구하며, 설계가 제조 제약과 정합되도록 해야 합니다.

 하드웨어 엔지니어를 위한 핵심 요약:

• 동박 두께 및 동박 유형을 전력과 주파수에 맞출 것.

• EMI를 최적화하고, 폐루프를 피하며, 접지를 적절히 분리할 것.

• 열 동박을 극대화하고, 서멀 비아를 사용하며, 병목 트레이스를 피할 것.

• 제조 가능성을 항상 일찍 통합할 것—DFM 도구와 PCB 제조사와의 소통 활용.

PCBGOGO는 다음으로 돋보입니다:

· 1–6 oz 동박 및 모든 동박 영역 유형 지원

· 무료 DFM 상담 및 자동 동박 위험 탐지

· 히타치 동박 두께 측정, AOI(자동광학검사), 고정밀 도금 라인을 갖춘 4개 제조 공장

· 24시간 프로토타이핑 및 5–7일 양산, 전국 빠른 배송

고출력 소형 전자와 같은 미래 추세를 위해 PCBGOGO는 후막 동박 PCB 및 열전 분리 동박 기판 솔루션도 제공하며, 화웨이 및 샤오미 같은 선도 브랜드가 이미 신뢰하고 있습니다.
