PCBGOGO와 함께 PCB 제조를 위한 다양한 거버 파일 확장자 살펴보기

인쇄회로기판(PCB)은 현대 전자제품의 핵심이며, 제조 공정은 정밀도와 기능성을 보장하기 위해 여러 세부 단계를 거칩니다. 이 공정의 중심에는 PCB 설계 데이터의 업계 표준인 거버(Gerber) 파일이 사용됩니다. 이 파일에는 구리층, 솔더 마스크, 실크스크린 등 PCB 레이아웃에 대한 중요한 정보가 담겨 있습니다. 이 글에서는 PCB 제조에 사용되는 다양한 거버 파일 확장자를 살펴보고, 각 확장자를 어떻게 활용하는지 강조합니다.PCB GOGO선도적인 PCB 제조업체인 는 이러한 파일을 활용하여 고품질 제품을 제공합니다.

거버 파일 이해하기

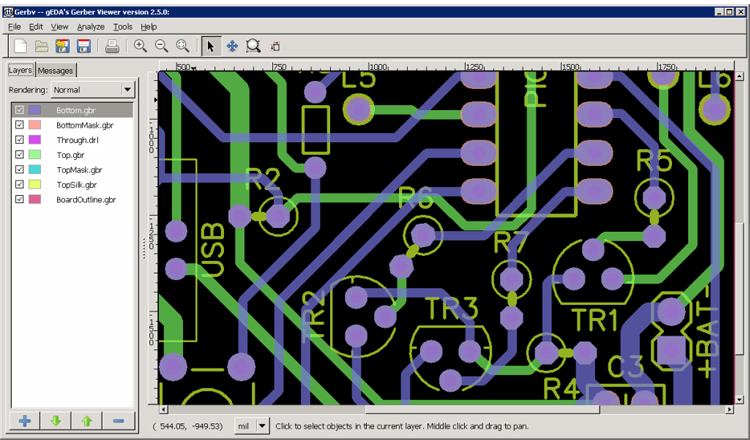

 거버 파일은 기본적으로 PCB의 다양한 레이어를 나타내는 2D 바이너리 이미지 형식입니다. Ucamco에서 개발한 이 파일은 PCB 제조업체에 설계 사양을 전달하는 데 필수적입니다. 각 파일은 PCB 설계의 서로 다른 레이어 또는 구성 요소에 해당하므로 생산 과정에서 모든 세부 사항이 정밀하게 제작되도록 보장합니다.

일반적인 Gerber 파일 확장자

1.  영국 또는 독일

설명: 거버 파일은 가장 일반적으로 사용되는 확장자입니다. 이 파일에는 구리 배선, 드릴 구멍, 실크스크린 레이어 등 PCB 설계의 다양한 레이어에 대한 정보가 포함되어 있습니다.

사용법:  .GBR 및 .GER 확장자가 널리 사용되지만, 명확성을 위해 특정 확장자를 사용하는 것이 선호되는 경우가 많습니다.

2.  PHO

설명: 이 확장자는 포토플로터 출력 파일에 사용되는 경우가 있으며, 거버 파일과 유사하고 동일한 유형의 정보를 포함합니다.

용도:  주로 구형 시스템이나 포토플로팅 관련 특정 워크플로우에서 사용됩니다.

3.  TOP and BOT

TOP:  PCB 설계에서 최상위 레이어를 구분하는데 사용됩니다.

BOT:  PCB 설계에서 최하위 레이어를 구분하는데 사용됩니다.

사용법: 최상위 및 최하위 계층의 파일을 쉽게 식별하고 정리하는 데 도움이 됩니다.

4.  SMT 및 SMB

SMT(솔더 마스크 탑):  PCB 설계의 솔더 마스크 최상층을 나타냅니다.

SMB(솔더 마스크 하단):  PCB 설계에서 솔더 마스크 하단 레이어를 나타냅니다.

사용법:  이 파일들은 PCB에서 납땜으로부터 보호해야 할 영역을 지정합니다.

5.  CMP

설명:  이 확장자는 PCB 설계에서 구성 요소를 표시하는 최상위 레이어에 사용되는 경우가 있습니다.

사용법:  최상위 레이어에 구성 요소가 배치될 위치를 자세히 보여줍니다.

6.  PLC

설명:  이 확장자는 부품 배치도를 보여주는 PCB 설계의 최상위 레이어에 사용되는 경우가 있습니다.

용도:  PCB 조립시 각 부품의 위치를 보여주므로 매우 중요합니다.

7.  SOL

설명:  이 확장자는 때때로 구리 배선이 드러나는 PCB 설계의 최하단 레이어에 사용됩니다.

사용법:  PCB의 최하단 레이어에 있는 전도 경로를 지정합니다.

8.  STC 및 .STS

STC(Solder Stencil Top):  PCB 설계의 최상층에 사용되며, 스텐실 인쇄를 위한 솔더 스텐실 정보를 표시합니다.

STS(솔더 스텐실 바텀):  PCB 설계의 최하단 레이어에 사용되며, 스텐실 인쇄를 위한 솔더 스텐실 정보를 표시합니다.

용도:  스텐실 인쇄 공정에 필수적이며, 솔더 페이스트를 도포해야 할 위치를 자세히 표시합니다.

9.  DRD

설명:  이 확장자는 PCB 설계에서 보드에 구멍을 뚫어야 할 위치를 나타내는 드릴 데이터를 표시하는 데 사용됩니다.

용도:  비아 및 관통 구멍을 포함하여 모든 드릴 구멍의 위치와 크기에 대한 정보를 포함합니다.

PCBGOGO의 거버 파일 활용

고품질 PCB 제조 서비스로 유명한 PCBGOGO는 이러한 Gerber 파일 확장자를 활용하여 생산을 간소화하고 정밀도를 보장합니다.

그들이 하는 방법은 다음과 같습니다.

파일 검증:  PCBGOGO는 고급 소프트웨어를 사용하여 제출된 거버 파일의 정확성과 완전성을 검증합니다. 이 과정을 통해 모든 필수 레이어와 세부 정보가 포함되었는지 확인하여 생산 중 오류를 최소화합니다.

레이어 관리:  PCBGOGO는 다양한 Gerber 파일 확장자를 정확하게 해석하여 PCB의 각 레이어를 효과적으로 관리합니다. 이러한 정밀성을 통해 구리 트레이스, 솔더 마스크, 실크스크린 및 기타 요소들이 정확하게 제작됩니다.

맞춤형 제작:  PCBGOGO는 각 고객의 특정 요구에 맞춰 맞춤형 제작 서비스를 제공합니다. 단순한 단층 기판이든 복잡한 다층 설계든, 정확한 사양을 충족하기 위해 적절한 Gerber 파일을 활용합니다.

품질 관리:  PCBGOGO는 엄격한 품질 관리 절차를 통해 거버 파일과 최종 제품을 상호 검증합니다. 이를 통해 모든 PCB가 최고 수준의 품질과 기능을 충족하도록 보장합니다.

결론

효율적이고 정확한 PCB 제조를 위해서는 다양한 거버 파일 확장자를 이해하는 것이 매우 중요합니다. PCBGOGO는 이러한 파일 활용에 대한 전문성을 바탕으로 고객의 특정 설계 요구 사항에 맞춘 고품질 PCB를 제공합니다. 첨단 기술과 세심한 공정을 통해 PCBGOGO는 PCB 제조 분야에서 최고의 선택으로 자리매김하며 모든 프로젝트에서 신뢰성과 우수성을 보장합니다.
