인쇄회로기판 조립 시 고려해야 할 주요 요소 살펴보기

인쇄회로기판(PCB) 조립은 전자제품 제조에서 매우 중요한 단계로, 다양한 부품들을 회로기판에 납땜하여 기능하는 전자 기기를 만드는 과정입니다. 기술이 발전함에 따라 PCB 조립 분야도 새로운 방법론과 기술을 도입하며 진화하고 있습니다.

여기서는 고려해야 할 주요 요소들을 자세히 살펴보겠습니다.PCB 조립여기에는 선도적인 기업들이 활용하는 신흥 기술 및 방법론이 포함됩니다.PCBGOGO와 같은 제조업체.

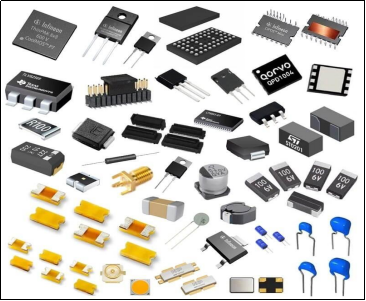

구성 요소 선택:

구성 요소 선택은 매우 중요한 역할을 합니다.PCB 조립 공정제조업체는 부품 호환성, 가용성, 신뢰성 및 비용 효율성과 같은 요소를 고려해야 합니다. 소형화 기술의 발전으로 표면 실장 기술(SMT) 부품은 크기가 작고 부품 밀도가 높으며 성능이 향상되어 스루홀 부품보다 널리 사용되고 있습니다.

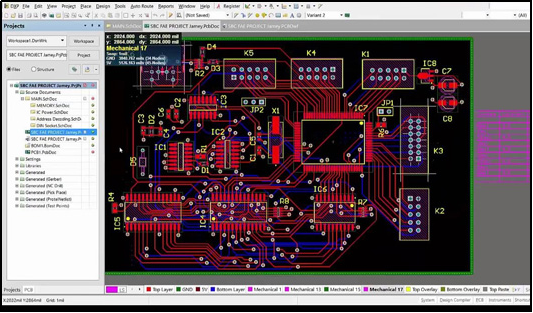

PCB 설계 및 레이아웃:

효율적인 조립과 최적의 전자 성능을 위해서는 잘 설계된 PCB 레이아웃이 매우 중요합니다. 신호 무결성, 열 관리, 제조 용이성 등의 요소를 설계 단계에서 신중하게 고려해야 합니다. 컴퓨터 지원 설계(CAD) 소프트웨어 및 시뮬레이션 도구를 포함한 고급 설계 도구와 기술은 기능성과 제조 용이성을 향상시키는 PCB 레이아웃 최적화에 도움을 줍니다.

조립 과정:

조립 과정은 다음과 같은 다양한 단계를 포함합니다.

•  솔더 페이스트 도포

• 구성 요소 배치

•  납땜, 검사

•  테스트

고급의조립 기술 자동 픽앤플레이스 장비, 리플로우 솔더링, 선택적 솔더링과 같은 기술은 조립 공정의 효율성, 정확성 및 일관성을 향상시키는데 사용됩니다. 무연 솔더링 공정의 도입은 환경 규제에 부합하고 지속가능성을 증진합니다.

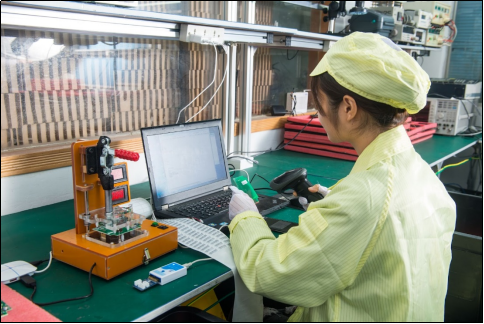

품질 보증 및 테스트:

품질 보증 조치는 조립된 PCB의 신뢰성과 기능성을 보장하는 데 필수적입니다.검사 기술 자동 광학 검사(AOI) 및 X선 검사와 같은 기술은 납땜 접합부 결함, 부품 정렬 불량, 단락과 같은 결함을 식별하는데 도움이 됩니다. 회로 내 테스트(ICT) 및 자동화 테스트를 포함한 기능 테스트는 전자 장치를 현장에 배포하기 전에 성능을 검증합니다.

PCB 조립 분야의 첨단 기술:

PCBGOGO와 같은 선도적인 제조업체들은 첨단 기술을 활용하여 PCB 조립의 효율성과 품질을 향상시키고 있습니다. 여기에는 공정 최적화, 예측 유지보수 및 결함 감지를 위한 인공지능(AI) 및 머신러닝 알고리즘 통합이 포함됩니다. 또한, 신속한 프로토타이핑과 맞춤형 PCB 생산을 위한 3D 프린팅과 같은 적층 제조 기술의 도입은 유연성과 비용 효율성을 제공합니다.

공급망 관리:

PCB 조립에 필요한 부품 및 자재의 확보를 위해서는 효율적인 공급망 관리가 필수적입니다. 부품 공급업체와의 협력 관계, 재고 관리 시스템, 그리고 적시 생산(JIT) 방식은 공급망을 간소화하고, 리드 타임을 최소화하며, 생산 비용을 절감하는 데 도움이 됩니다.

환경 지속가능성:

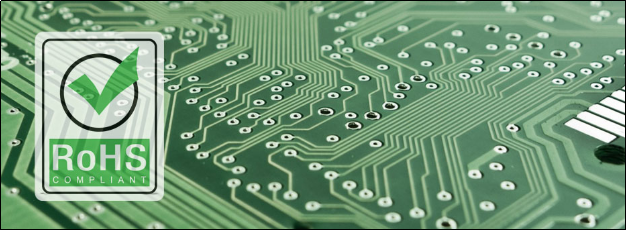

환경 지속가능성에 대한 우려가 커짐에 따라 제조업체들은 PCB 조립 과정에서 친환경적인 방식을 점점 더 중요하게 여기고 있습니다. 이러한 방식에는 재활용 가능한 재료 사용, 에너지 효율적인 제조 공정, 폐기물 감축 노력 등이 포함됩니다. 또한, RoHS(유해물질 제한) 규정 준수와 같은 친환경 제조 표준을 도입함으로써 전자제품의 안전성과 지속가능성을 확보하고 있습니다.

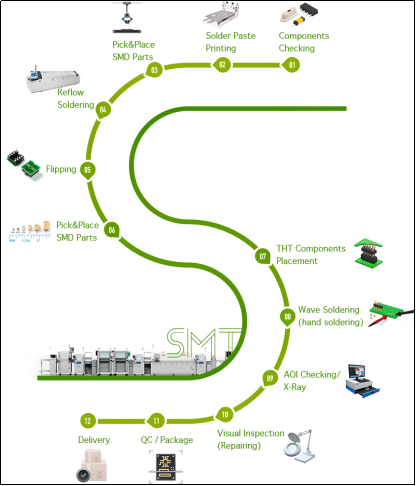

PCB 조립 단계:

1.  스텐실 인쇄:

미세한 납 입자와 플럭스가 혼합된 솔더 페이스트는 스텐실을 통해 PCB 기판에 도포됩니다. 이 페이스트는 부품이 납땜될 패드 부분에 쌓입니다.

2.  부품 배치:

자동화 기계 또는 수작업을 통해 표면 실장 부품을 PCB의 솔더 페이스트 위에 배치합니다. 이 단계는 각 부품의 정확한 배치를 보장하기 위해 정밀도가 요구됩니다.

3.  리플로우 솔더링:

부품이 부착된 PCB는 리플로우 오븐을 통과하면서 제어된 가열 과정을 거칩니다. 이 과정에서 솔더 페이스트가 녹아 부품과 PCB 패드 사이에 영구적인 접착층이 형성됩니다.

4.  점검:

자동 광학 검사(AOI) 및 X선 검사를 통해 부품 정렬 불량, 솔더 브리지 또는 부품 누락과 같은 결함을 감지합니다. 이를 통해 조립된 PCB의 품질과 신뢰성을 보장합니다.

5.  관통형 부품 삽입:

관통형 부품을 사용하는 경우, 해당 부품은 PCB에 미리 뚫린 구멍에 수동 또는 자동 삽입 장비를 사용하여 삽입됩니다.

6.  웨이브 솔더링:

스루홀 부품이 있는 PCB를 녹은 납땜 파동 위로 지나가게 하면 납땜이 구멍을 통해 흘러 들어가 부품과 PCB 사이에 납땜 접합부를 형성합니다.

7.  2차 점검:

웨이브 솔더링 후, 솔더 접합부의 품질과 전체 조립의 완성도를 확인하기 위해 추가 검사가 진행됩니다.

8.  청소:

조립된 PCB에서 플럭스 잔류물 및 기타 오염 물질은 세척제와 장비를 사용하여 제거됩니다. 이는 최종 제품의 청결도와 신뢰성을 보장합니다.

9.  테스트:

기능 테스트, 회로 내 테스트(ICT) 및/또는 자동화 테스트는 조립된 PCB의 기능과 성능을 검증하기 위해 수행됩니다. 이 단계를 통해 PCB가 요구되는 사양 및 표준을 충족하는지 확인합니다.

10.  포장 및 배송:

PCB 조립품이 모든 품질 검사를 통과하면 고객 요구 사항에 따라 포장되어 전자 제품이나 시스템에 통합될수 있도록 목적지로 배송됩니다.

고품질 PCB 설계의 핵심 요소:

•  아날로그 및 디지털 접지를 분리하여 신호 잡음 및 오작동을 방지하고, 자동 접지 경로 설정 오류를 방지하기 위해 수동으로 접지를 연결하십시오.

•  각 디지털 IC의 입력 전원과 접지 사이에 커패시터를 배치하십시오.

•  고주파 트랙은 짧게 유지하고, 고주파 신호는 접지면 아래에 접지되어 간격이 생기지 않도록 하십시오.

•  아날로그 회로와 디지털 회로를 분리하여 유지하십시오.

아날로그  접지와 디지털 접지는 분리하되, 공통 지점에 연결하십시오.

•  선로의 90도 굴곡은 피하고, 소음과 신호 반사를 최소화하기 위해 45도 굴곡을 선택하십시오.

•  더 높은 전류 제한을 수용할수 있도록 넓은 전원 및 접지 트랙을 우선적으로 설계에 배치합니다.

•  자동 경로 설정 사용을 최소화하고 가능한 경우 수동으로 경로를 설정하십시오.

•  PCB에 연결되지 않은 구리 부분이 없는지 확인하고, 열 방출을 위해 접지하거나 제거하십시오.

•  부품 아래에 비아를 배치하지 마십시오. 필요한 경우 스루홀 부품을 비아로 사용하십시오.

•  PCB 공간 및 제조 효율성을 최적화하기 위해 홀 및 비아의 드릴 크기를 최소화하십시오.

결론적으로, 인쇄회로기판(PCB) 조립은 고품질 전자 기기 생산을 보장하기 위해 다양한 요소를 신중하게 고려해야 하는 복잡한 공정입니다. 제조업체는 신기술, 첨단 조립 방법 및 지속 가능한 관행을 도입함으로써 PCB 조립의 효율성, 신뢰성 및 환경적 책임을 향상시킬수 있습니다. PCBGOGO와 같은 기업은 혁신과 전문성을 통합하여 오늘날 역동적인 전자 산업에서 우수한 PCB 조립 솔루션을 제공하는 대표적인 사례입니다.
