고속 충전 어댑터 PCB EMI 대응: 노이즈 경로와 차폐 설계

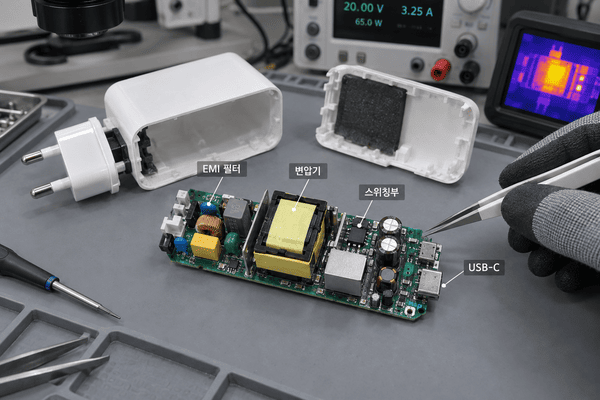

서론：고속 충전 어댑터에서는 스위치 소자가 빠르게 켜지고 꺼질 때 큰 dv/dt와 di/dt가 생깁니다. 이 변화가 PCB 안에서 공통모드·차동모드 노이즈로 이어지고, 시제품에서는 정상인데 EMI 시험에서만 문제가 드러나는 일이 많습니다. 이때 필터 부품을 무작정 더하면 효율이 떨어지거나 PD 핸드셰이크가 불안정해질 수 있습니다. 원인을 따라가면 대개 PCB 배치가 시작점입니다. 이 글은 EMC 인증 전체 절차나 GaN 방열 설계를 다루지 않습니다. 대신 PCB 설계 관점에서 노이즈원, 결합 경로, 배치·접지·필터·차폐 대책, 흔한 오류와 개선 사례를 정리합니다.

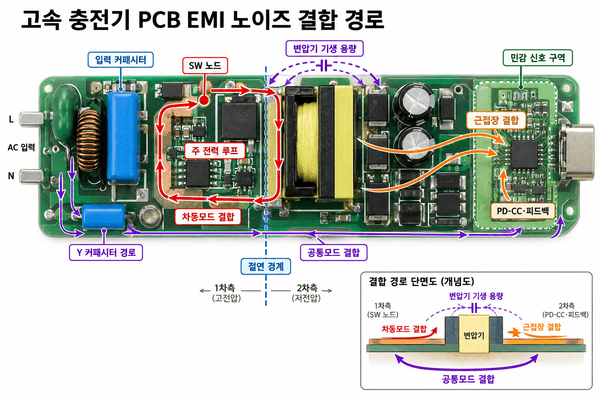

고속 충전 PCB의 EMI 노이즈원과 결합 경로

EMI를 줄이려면 먼저 ‘무엇이 노이즈를 만들었는지’와 ‘PCB 안에서 어디로 전달되는지’를 분리해야 합니다. 둘을 섞어 보면 필터를 추가해도 재현 조건이 바뀌지 않습니다.

• 공통모드 노이즈는 충전기에서 특히 까다롭습니다. SW 노드와 변압기 기생 용량이 절연 경계를 넘어 결합하는 경로를 먼저 좁혀야 합니다.

• PD-CC와 피드백 경로는 약한 신호이므로, 기능이 정상이라는 이유만으로 안전하다고 보기 어렵습니다. 부하·스위칭 조건에서만 나타나는 간헐 오류를 별도로 확인해야 합니다.

PCB 배치·배선으로 EMI를 줄이는 핵심 방법

전력 루프와 SW 노드

입력 커패시터, 스위치, 변압기 또는 인덕터로 이어지는 주 전력 루프는 짧고 굵고 직접적으로 구성합니다. 루프가 넓으면 전류가 만드는 자계도 넓어져 방사 노이즈가 커집니다. 부품 간 최단 거리보다 실제 전류의 닫힌 경로가 더 중요합니다.

SW 노드는 강한 전계 노이즈원입니다. 필요한 연결만 남기고 동박 면적을 최소화합니다. SW 동박을 넓히면 방열에는 좋아 보일 수 있지만 대지 기생 용량과 방사 면적을 키울 수 있습니다. 방열은 소자의 별도 열 패드, 열 비아, 안전한 동박 확산 경로로 해결하는 편이 낫습니다.

영역 분리와 신호 경로

1차 고압·전력 노이즈 구역, 2차 출력 구역, PD·피드백·보조 샘플링 구역을 물리적으로 나눕니다. PD-CC와 피드백은 SW 노드나 변압기 주변을 길게 평행으로 지나지 않게 하고, 변압기 아래·인접층도 민감 신호의 통로로 쓰지 않습니다.

고밀도 배선이 필요한 구역은

HDI PCB 지식 센터의 제작 범위를 참고할 수 있습니다. 다만 미세 배선 자체가 EMI 해결책은 아니며, 민감 경로와 노이즈 경로의 거리·기준면을 먼저 확보해야 합니다.

접지와 귀환 경로

1차측 전력 귀환은 가늘고 긴 접지선에 몰리지 않도록 짧은 경로로 모읍니다. 2차측에서는 전력 귀환과 PD·샘플링 신호의 기준 경로가 의도하지 않게 공유되지 않도록 합류점을 정합니다. ‘무조건 접지를 쪼개기’보다, 민감 신호 아래의 기준면을 연속으로 유지하고 고전류 귀환이 그곳을 지나지 않게 하는 것이 중요합니다.

접지면을 많은 비아와 슬롯으로 잘게 끊으면 귀환 전류가 돌아가면서 임피던스가 커집니다. 고저압 절연 경계의 슬롯은 안전 조건에 따라 검토하되, 저압 신호의 필요한 귀환 경로까지 함께 끊지 않는지 확인해야 합니다.

필터와 PCB 차폐

X·Y 커패시터, 공통모드 초크 등 입력 필터는 AC 입력 가까이에 두고 연결을 짧게 유지합니다. 특히 Y 커패시터의 경로가 길어지면 기생 인덕턴스 때문에 공통모드 억제 효과가 약해질 수 있습니다. 필터의 노이즈측과 보호측 배선이 서로 평행으로 결합하거나, 필터 뒤 배선이 다시 SW 구역을 돌아가면 필터 효과가 줄어듭니다.

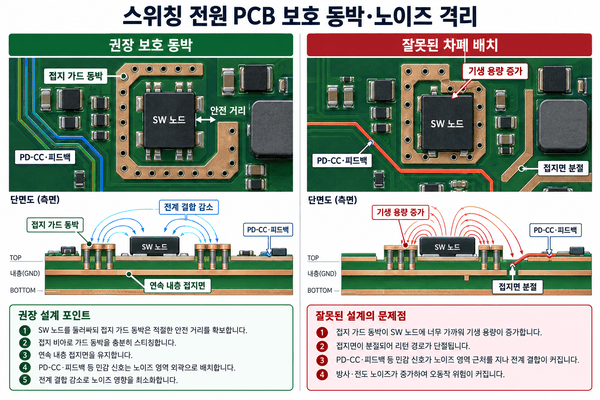

표층의 가드 동박은 SW 노드가 주변 약신호에 만드는 전계 결합을 줄이는 데 쓸 수 있습니다. 단, 가드 동박을 SW에 과도하게 가깝게 두면 기생 용량이 늘 수 있어 거리와 접지 방식을 함께 봐야 합니다. 내층의 연속 접지면은 층간 결합을 막는 차폐층 역할을 할 수 있습니다.

고속 충전기 PCB EMI에서 자주 반복되는 오류

• 자성 부품과 Y 커패시터만 추가하고 주 전력 루프와 SW 동박을 그대로 두는 경우: 부품 효과가 제한되고 효율·PD 신호에 부작용이 생길 수 있습니다.

• SW 노드를 방열 목적으로 넓게 포설하는 경우: 강한 전계 노드가 더 큰 방사 안테나가 됩니다.

• Y 커패시터를 멀리 두는 경우: 긴 경로의 기생 인덕턴스가 공통모드 억제 효과를 약화합니다.

• CC를 변압기나 SW 옆으로 보내는 경우: EMI 시험 또는 부하 변화에서만 PD 협상이 끊길 수 있습니다.

• 지면을 임의로 절개하는 경우: 회류 경로가 길어져 지면 임피던스와 노이즈가 커집니다.

익명화된 65 W PD 고속 충전기 EMI 개선 사례

다음은 실제 고객 성능 수치를 공개하지 않고, 65 W PD 충전기에서 자주 보이는 문제 조건을 익명화한 예시입니다. 발열 사양은 정상인 상태에서 방사 노이즈와 PD 통신만을 PCB 수준에서 검토했습니다.

수정 뒤에는 정격 부하와 여러 PD 협상 조건에서 방사 결과와 핸드셰이크를 함께 확인합니다. 추가 필터를 늘리지 않아도 개선될 수 있지만, 이는 제품별 스위칭 조건과 기구에 따라 달라지므로 최종 판정은 실제 시험으로 해야 합니다.

제작 전 요약과 PCBgogo EMI 위험 검토

고속 충전 어댑터 PCB EMI의 우선순위는 전력 루프와 SW 노드를 먼저 줄이고, PCB 내부 결합 경로를 배치·접지로 끊은 뒤, 필터를 올바른 위치에 놓고, 필요한 곳에 가드 동박과 기준면 차폐를 더하는 것입니다. 뒤늦은 부품 추가만으로는 같은 결과를 얻기 어렵습니다.

PCBgogo는 시제품 제작 전 거버 파일 기준으로 전력 루프, 동박, 비아, 레이어와 조립 조건의 제조 가능 범위를 확인할 수 있습니다.

온라인 거버 뷰어에서 고저압 경계와 민감 신호 경로를 먼저 확인한 뒤, 실제 실장 조건은 PCB 조립 서비스와 함께 검토해 보세요.

부록: 고속 충전 어댑터 PCB EMI 자가 점검 체크리스트

• 주 전력 루프의 물리적 면적을 최소화했다.

• SW 노드에 불필요한 대면적 동박을 남기지 않았다.

• Y 커패시터·공통모드 초크·X 커패시터가 입력 가까이에 있고 연결이 짧다.

• PD-CC·피드백 경로가 SW 노드와 변압기 노이즈 구역에서 떨어져 있다.

• 고저압 절연 구역에 동박·비아·테스트 포인트가 부적절하게 넘어가지 않는다.

• 접지 기준면이 불필요한 슬롯으로 분절되지 않고 귀환 경로가 연속이다.

• 전력 귀환과 신호 기준 경로의 합류점이 의도적으로 정해져 있다.

• 강한 노이즈 노드 주변의 가드 동박이 거리·접지 조건과 함께 검토됐다.

자주 묻는 질문(FAQ)

Q1：SW 노드 동박은 방열에 도움이 되는데 왜 줄여야 하나요?

A1. SW 노드는 전압이 빠르게 변하는 강한 노이즈원입니다. 동박이 넓어지면 대지 기생 용량과 방사 면적이 커져 공통모드 노이즈가 늘 수 있습니다. 방열은 스위칭 노드가 아닌 소자의 열 패드·열 비아·동박 확산 경로로 검토하세요.

Q2：Y 커패시터 용량만 키우면 공통모드 EMI가 좋아지나요?

A2. 아닙니다. Y 커패시터의 효과는 연결 경로의 기생 인덕턴스에 크게 좌우됩니다. 경로가 길면 용량을 키워도 효과가 약해질 수 있고, 안전 부품 조건도 함께 만족해야 합니다. 먼저 PCB 경로를 짧게 만든 뒤 용량을 검토하세요.

Q3：CC 핀의 EMI 간섭은 자성 비드만 추가하면 해결되나요?

A3. 우선 CC가 전력 노이즈원과 가까운지, 기준 경로가 깨졌는지부터 확인해야 합니다. 무작정 비드를 추가하면 신호 파형을 왜곡해 협상 실패를 만들 수 있습니다. 결합 경로를 먼저 끊고 필요한 경우에만 부품을 평가하세요.

Q4：접지면이 있으면 가드 동박은 필요 없나요?

A4. 역할이 다릅니다. 내층 접지면은 귀환과 층간 차폐에 유리하고, 표층 가드 동박은 인접 표층 배선 사이의 전계 결합을 줄이는 데 쓸 수 있습니다. SW처럼 강한 노이즈원 주변에서는 두 수단을 조건에 맞춰 함께 검토할 수 있습니다.

Q5：필터 부품 자리를 많이 남겨두면 레이아웃 EMI는 덜 중요해지나요?

A5. 아닙니다. 필터 효과는 부품 값뿐 아니라 노이즈측·보호측 배선과 배치에 좌우됩니다. PCB 내부 결합 경로가 그대로면 부품을 추가해도 효과가 제한되고 효율·온도·PD 신호의 부작용이 생길 수 있습니다.
