진짜 빠른 PCB 제작, 공정 축소가 아닌 준비시간 단축

41 0 Sep 15.2026, 16:50:56

핵심 요약：빠른 PCB 제작의 핵심은 검사나 품질 단계를 생략하는 것이 아니라, 생산 전에 생기는 대기와 재확인을 줄이는 데 있습니다. 최종 파일, 제작 사양, 승인 담당자와 목표 납기를 미리 정리하면 Quick Turn PCB의 속도와 신뢰성을 함께 확보할 수 있습니다.

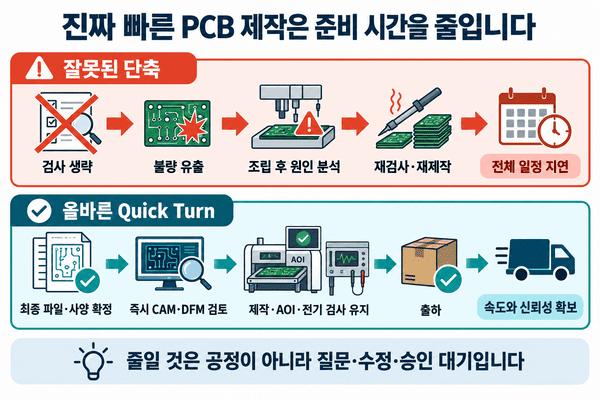

서론：‘긴급 제작’이라고 하면 공정을 줄여서 속도를 내는 모습을 떠올리기 쉽습니다. 하지만 품질에 필요한 단계는 줄일 수 없고, 무리하게 생략하면 재검사와 재제작으로 오히려 늦어집니다. 실제로 빠른 PCB 제작은 생산 중 생기는 대기, 파일 왕복과 승인 지연을 줄이는 방식에 가깝습니다. 이 글에서는 고객이 미리 준비할 수 있는 항목과 올바른 Quick Turn PCB 프로세스를 설명합니다.

왜 공정을 줄이는 방식으로는 신뢰성을 지키기 어려울까요?

자료 검토, 제작, AOI, 전기 테스트와 출하 검사는 각각 다른 결함을 확인합니다. 한 단계를 빼면 보드가 빨리 나오는 것이 아니라 불량이 다음 단계로 이동할 뿐입니다. 특히 개방·단락이나 도금 문제를 조립 후 발견하면 부품 교체와 원인 분석까지 필요해 총 일정이 길어질 수 있습니다. 따라서 PCB 빠른 제작과 Quick Turn PCB 신뢰성은 공정 생략이 아니라 준비 품질로 함께 관리해야 합니다.

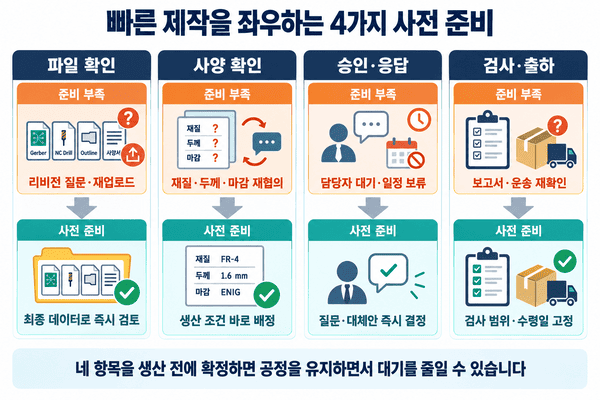

빠른 제작을 좌우하는 준비 시간은 어디에서 생길까요?

단계	준비가 부족할 때	미리 준비하면
파일 확인	리비전 질문·재업로드	최종 데이터로 즉시 검토
사양 확인	재질·두께·표면 마감 재협의	생산 조건 바로 배정
승인·응답	담당자 대기·일정 보류	질문과 대체안 즉시 결정
검사·출하	보고서·운송 조건 재확인	검사 범위와 수령일 고정

생산팀이 실제 가공을 시작하기 전에도 최소 네 가지 확인이 필요합니다. 데이터가 같은 버전인지, 사양이 생산 가능한지, 질문에 답할 담당자가 누구인지, 검사와 출하 조건이 무엇인지입니다. 이 네 항목이 명확하면 생산 공정을 유지하면서도 앞단의 대기를 줄일 수 있습니다.

파일 리비전이 섞이면 빠른 일정이 멈춥니다

Gerber는 최신인데 NC Drill이나 외형 파일이 이전 버전이면 제조사는 어느 데이터를 기준으로 해야 하는지 다시 물어야 합니다. 압축 파일에는 최종본만 넣고, 파일명에 날짜와 리비전을 표시하세요. 변경 이력도 한 줄로 남기면 확인 시간이 짧아집니다.

사양을 나중에 정하면 자재와 공정이 다시 바뀝니다

층수, FR-4 등급, Tg, 동박, 보드 두께와 표면 마감은 자재 배정과 연결됩니다. 임피던스, 블라인드 비아 같은 특수 요구를 뒤늦게 추가하면 적층과 공정 검토가 다시 필요합니다. ‘나중에 결정’할 항목을 줄이는 것이 가속 제작의 출발점입니다.

질문에 답할 사람을 미리 정하면 대기가 줄어듭니다

DFM 검토에서 선폭·홀·보드 가장자리·솔더 마스크에 질문이 생길 수 있습니다. 설계 승인자와 대체 사양 승인권자를 미리 지정하고, 업무 시간 중 답변 가능한 연락 창구를 정하면 생산 슬롯이 보류되는 시간을 줄일 수 있습니다.

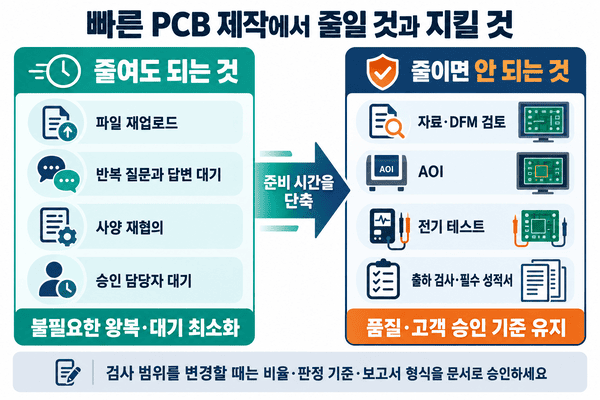

빠른 PCB 제작에서 줄여도 되는 것과 줄이면 안 되는 것은 무엇일까요?

줄여도 되는 것: 반복 대기와 불필요한 왕복

완성 파일을 한 번에 제출하고, 표준 사양을 우선 검토하며, 질문 답변 창구를 정하는 것은 품질을 해치지 않고 시간을 줄이는 방법입니다. 필요한 수량을 먼저 확정하거나 부분 출하 가능성을 사전에 협의하는 것도 일정 관리에 도움이 됩니다.

줄이면 안 되는 것: 검사와 승인 기준

AOI, 전기 테스트, 출하 검사와 고객이 요구한 성적서는 납기 때문에 임의로 삭제할 항목이 아닙니다. 검사 범위를 바꾸고 싶다면 전수·샘플 비율, 판정 기준과 보고서 형식을 문서로 승인한 뒤 진행해야 합니다.

고객이 생산 전에 준비할 수 있는 핵심 체크리스트는 무엇일까요?

확인	빠른 제작을 위한 사전 준비
□	Gerber, NC Drill, 외형과 제조 사양서가 같은 리비전이다.
□	층수·재질·동박·보드 두께·표면 마감을 확정했다.
□	임피던스, 전기 테스트와 추가 검사 요구를 표시했다.
□	DFM 질문에 답할 담당자와 승인 시간을 정했다.
□	생산 완료일, 운송 기간과 목표 수령일을 구분했다.

이 목록은 빠른 제작을 보장하는 주문 양식이 아니라, 불필요한 대기를 줄이기 위한 최소 준비입니다. 표준에서 벗어나는 재질·공정·검사 조건이 있다면 왜 필요한지와 목표 값을 함께 적어 제조사가 정확히 검토하도록 하세요.

빠른 제작의 기준을 ‘생산 완료’로만 보면 안 되는 이유는 무엇일까요?

보드가 생산되었다고 바로 제품 시험을 시작할 수 있는 것은 아닙니다. 전기 검사 결과 확인, 포장, 국제 운송과 통관이 남아 있기 때문입니다. 목표 수령일에서 검사와 운송에 필요한 시간을 역산하고, 생산 완료일과 수령일을 별도로 기록해야 실제 프로젝트 일정과 맞출 수 있습니다.
