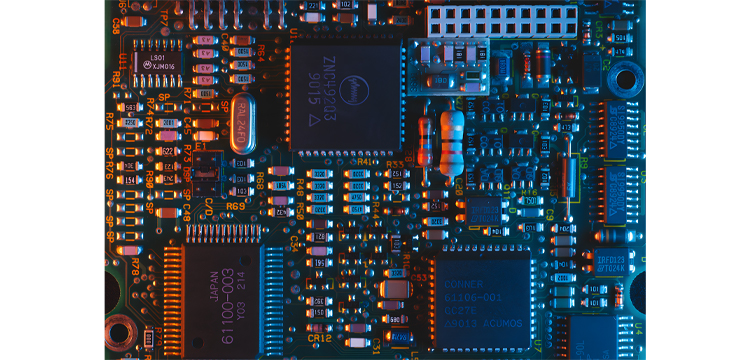

전자 분야에서 인쇄 회로 기판(PCB)은 거의 모든 장치의 핵심 구성 요소로서 전기적 연결과 기능의 기반을 제공합니다. 수년에 걸쳐 PCB 재료의 발전은 기술 발전을 크게 이끌었고, 오늘날 우리가 의존하는 정교한 전자 장치들을 탄생시켰습니다. 수많은 PCB 재료 중에서도 FR-4와 플렉서블 PCB(플렉스 PCB)는 다용성, 신뢰성 및 광범위한 사용으로 두드러집니다. 이 글에서는 이러한 최신 회로 기판 재료의 특성, 장점 및 응용 분야를 자세히 살펴보고 현대 전자 장치에서 이들이 수행하는 필수적인 역할을 강조합니다.

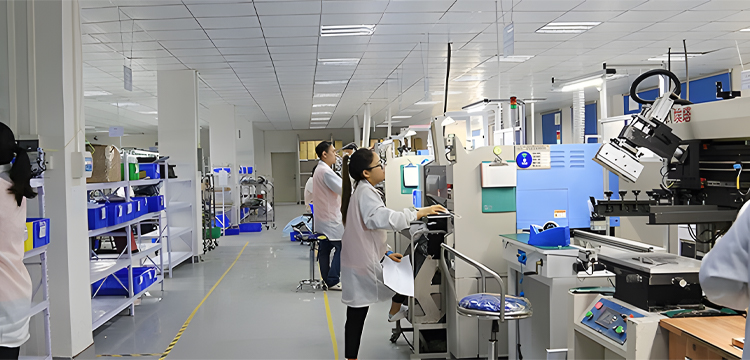

PCBGOGO는 FR4 PCB와 플렉시블 PCB 제조 분야에서 높은 신뢰도를 자랑합니다. 전 세계에 고품질 제품을 꾸준히 공급해 온 검증된 실적을 바탕으로 명성을 쌓아왔습니다. PCBGOGO는 정밀 엔지니어링을 최우선으로 생각하며, 첨단 제조 공정과 엄격한 품질 관리 시스템을 통해 업계 표준 및 고객 요구 사항을 충족하는 PCB를 생산합니다. FR4 및 플렉시블 PCB 제조 분야에서 풍부한 경험과 전문성을 보유한 PCBGOGO는 안정적이고 내구성이 뛰어난 PCB 솔루션을 찾는 고객의 신뢰를 얻고 있습니다. 탁월함을 향한 끊임없는 노력, 혁신적인 접근 방식, 그리고 고객 만족에 대한 집중은 PCB 제조 업계에서 신뢰할 수 있는 파트너로서의 입지를 더욱 공고히 합니다.

현대 전자공학의 핵심: FR-4

FR-4란 무엇인가요?

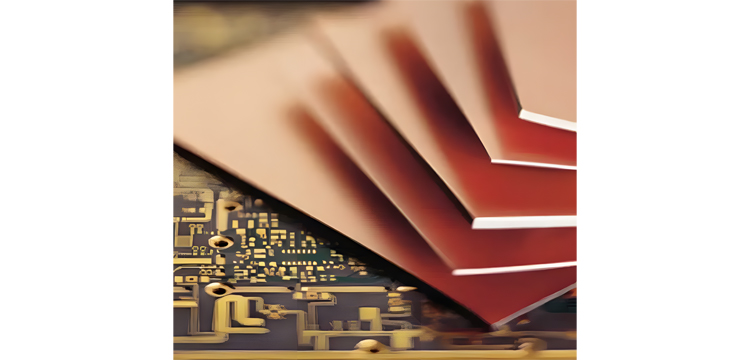

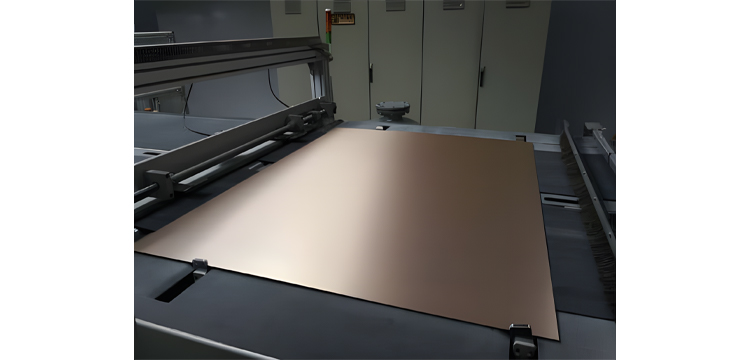

FR-4는 난연성 유리섬유 강화 에폭시 라미네이트 소재의 등급 명칭입니다. 이 소재는 직조된 유리섬유 직물과 난연성(자기소화성) 에폭시 수지 접착제로 구성된 복합 재료입니다. "FR"은 "난연성(flame retardant)"을 의미하며, "4"는 등급을 나타냅니다.

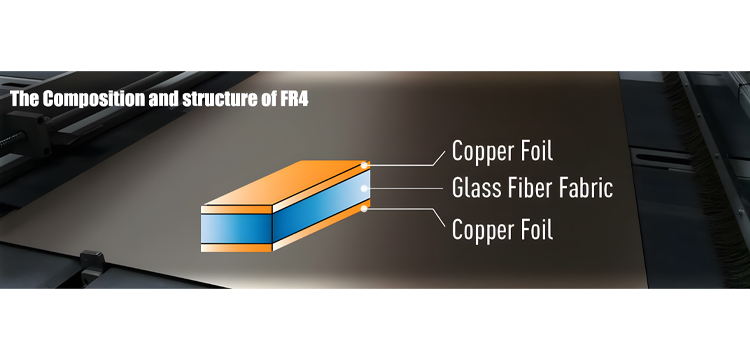

FR4는 견고한 유리섬유층을 핵심으로 하는 복합 소재 설계로, 필수적인 구조적 지지력을 제공합니다. 이 핵심층을 둘러싸고 결합하는 것은 난연성 에폭시 수지로, FR4 특유의 강성과 물리적 특성을 부여합니다.

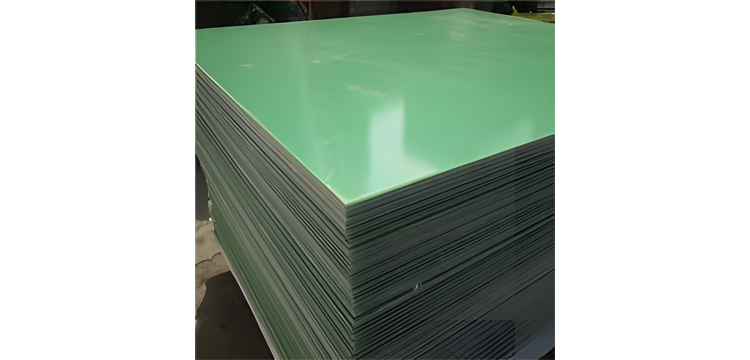

전기 엔지니어와 설계자 모두에게 높이 평가받는 FR4 강판은 경제성과 뛰어난 적응성으로 두각을 나타냅니다. FR4는 우수한 절연 강도, 탁월한 강도 대 무게 비율, 그리고 습기에 대한 저항성을 제공합니다. 또한, 다양한 온도 변화를 견딜 수 있는 FR4의 특성은 여러 환경 조건에서 안정적인 성능을 보장합니다.

FR-4에 사용된 재료:

FR-4는 유리섬유 강화 에폭시 적층재의 일종에 대한 NEMA 등급 명칭입니다. 이 복합재는 특수 난연성 및 자기소화성 에폭시 수지로 접착된 유리섬유 직물로 만들어집니다. 유리섬유와 에폭시의 조합으로 FR-4는 뛰어난 기계적 강도, 탁월한 절연 특성, 그리고 고온 환경에서의 안정적인 성능을 제공합니다. 이러한 특성 덕분에 FR-4는 다양한 용도, 특히 전자 산업에서 인쇄회로기판(PCB) 제조에 널리 사용됩니다.

FR-4의 주요 특징

•  기계적 강도: FR-4는 높은 인장 강도와 내구성으로 잘 알려져 있어 혹독하고 까다로운 환경에 적합합니다.

•  전기 절연: 뛰어난 전기 절연 기능을 제공하여 단락을 방지하고 장치 기능을 유지하는 데 필수적입니다.

•  열 저항성: 높은 유리 전이 온도(Tg)를 가진 FR-4는 상당한 열 스트레스를 견딜 수 있으며, 이는 고출력 및 고주파 응용 분야에 매우 중요합니다.

•  내화학성: 이 소재는 수분 흡수 및 화학적 부식에 강하여 수명과 신뢰성을 보장합니다.

PCB에 FR-4를 사용하는 장점

1.  비용 효율성: FR-4는 다른 고성능 PCB 재료에 비해 상대적으로 저렴하여 다양한 응용 분야에서 널리 사용됩니다.

2.  다용성 : 단층 및 다층 PCB 모두에 적합하며, 간단한 회로 설계부터 복잡한 회로 설계까지 수용할 수 있습니다.

3.  안정성 : 다양한 환경 조건에서 소재가 안정적이라는 점은 소비자 가전, 산업 장비 및 자동차 시스템에 필수적인 일관된 성능을 보장합니다.

4.  다용도 절연: FR4 시트는 뛰어난 절연성을 자랑하며 탁월한 전기 절연체 역할을 합니다.

5.  경량성과 강도:  FR4 시트는 가벼운 구성과 뛰어난 강도 대 무게 비율 덕분에 매우 다용도로 활용할 수 있습니다.

6.  안정적인 성능: 습기에 강하고 온도 변화에도 견딜 수 있는 FR4 소재는 다양한 환경 조건에서 일관된 성능을 보장합니다.

유연성 수용: 플렉서블 PCB

플렉서블 PCB란 무엇인가요?

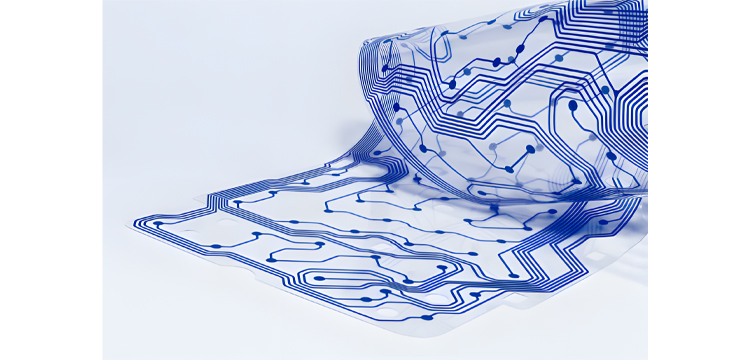

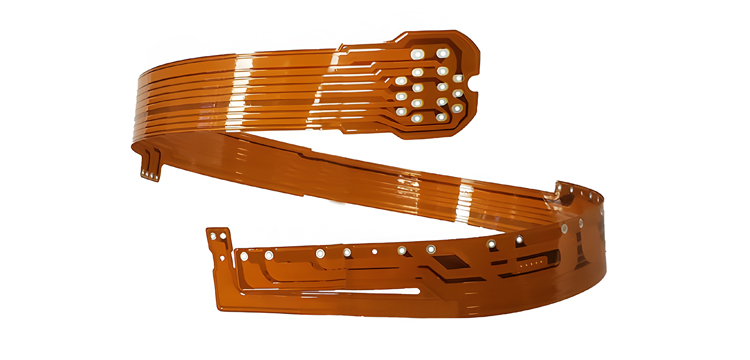

플렉서블 PCB(플렉서블 인쇄 회로 기판)는 딱딱한 PCB와 달리 구부러지고 휘어지도록 설계되었습니다. 폴리이미드와 같은 유연한 기판으로 만들어져 전기적 연결성을 유지하면서 필요한 유연성을 제공합니다.

플렉서블 PCB의 주요 특징

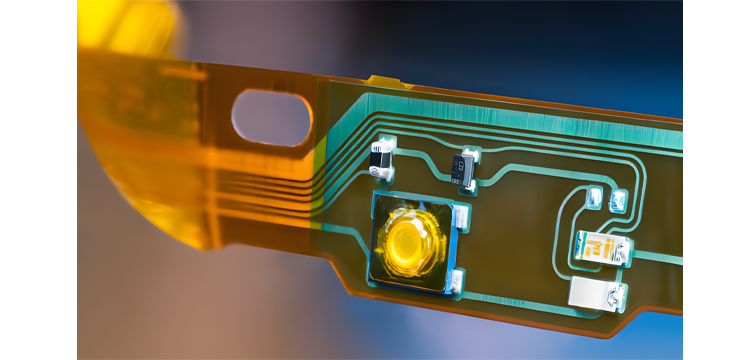

•  유연성: 플렉서블 PCB의 가장 큰 특징은 기능 저하 없이 구부러지고 비틀릴 수 있다는 점으로, 다양한 구조와 모양에 매끄럽게 적용할 수 있다는 것입니다.

•  경량성: 이 PCB는 경질 기판보다 가볍기 때문에 소형 및 경량 장치에 이상적입니다. 초박형의 유연한 소재로 제작된 플렉서블 PCB는 가벼운 무게를 유지하여 제품의 휴대성을 향상시킵니다.

•  공간 효율성: 플렉서블 PCB는 좁은 공간에도 맞도록 설계할 수 있고, 비정형적인 형태에도 적용할 수 있어 사용 가능한 공간을 최적화합니다. 제품 설계에 긴밀하게 통합됨으로써 플렉서블 PCB는 공간 절약형 솔루션에 기여하여 더욱 소형화되고 효율적인 장치를 구현할 수 있도록 합니다.

•  내구성: 유연성에도 불구하고 이 PCB는 내구성이 뛰어나며 진동 및 기계적 스트레스에 강합니다.

•  맞춤형 제작: 플렉서블 PCB는 탁월한 맞춤 제작 기능을 제공하여 사실상 모든 2차원 형태로 제작할 수 있으므로 설계자가 창의력과 혁신을 마음껏 발휘할 수 있도록 지원합니다.

•  역동적인 성능: 사용 중 반복적인 굽힘, 말림, 접힘을 견딜 수 있도록 설계된 플렉서블 PCB는 까다로운 환경에서도 뛰어난 내구성과 적응성을 보여줍니다.

•  뛰어난 내구성: 수백만 번의 굽힘 주기에도 견딜 수 있는 플렉서블 PCB는 탁월한 내구성과 수명을 제공하여 장기간 안정적인 작동을 보장합니다.

•  통합 설계: 플렉서블 PCB 내부에 내장된 상호 연결부는 그 자체로 통합 구성 요소 역할을 하여 조립을 간소화하고 전반적인 통합을 향상시킵니다.

플렉서블 PCB에 사용되는 재료:

플렉서블 PCB를 제작할 때 재료 선택은 매우 중요합니다. 각 재료는 서로 다른 용도에 적합한 고유한 장점을 제공하기 때문입니다.

1.  폴리이미드(PI)

폴리이미드(PI)는 뛰어난 열 안정성과 내화학성 덕분에 PCB에 널리 사용되는 소재입니다. 따라서 고온이나 가혹한 환경에 노출될수 있는 PCB에 이상적입니다.

2.  폴리에스터(PET)

폴리에스터(PET) 또한 인기 있는 소재입니다. 가격 대비 성능이 뛰어나고 유연성도 우수하여 경제적인 가격으로 다양한 일상 용도에 적합합니다.

3.  액정 폴리머(LCP)

고주파 응용 분야에는 액정 폴리머(LCP)가 최고의 선택입니다. LCP는 탁월한 주파수 성능과 최소한의 수분 흡수율 덕분에 까다로운 환경에서도 안정적인 작동을 보장합니다.

4.  폴리에틸렌 나프탈레이트(PEN)

폴리에틸렌 나프탈레이트(PEN)는 내열성과 치수 안정성이 뛰어나기 때문에 선택됩니다. 즉, 고온에서도 변형 없이 견딜수 있으며, 시간이 지나도 형태와 기능을 유지합니다.

각 재료는 내구성, 유연성 및 전기적 성능과 같은 요소에 영향을 미치며, PCB의 용도에 필요한 요구 사항에 특정 특성이 얼마나 잘 부합하는지에 따라 선택됩니다.

유연한 PCB 제작:

플렉서블 PCB 제작은 리지드 PCB 제작과는 상당히 다른 공정을 거치며, 몇가지 핵심 단계를 포함합니다.

1.  재료 선택: 첫 번째 단계는 용도에 따라 폴리이미드 또는 PET와 같은 적절한 기본 재료와 함께 적절한 구리 호일 두께 및 접착제를 선택하는 것입니다.

2.  회로 설계: 엔지니어는 특수 소프트웨어를 사용하여 회로를 설계하며, 스트레스를 줄이고 잠재적인 손상을 방지하기 위해 유연한 부분에 특히 주의를 기울입니다.

3.  포토리소그래피:  감광성 재료를 기판에 도포합니다. 그런 다음 이 재료에 회로 패턴을 정의하는 마스크를 통해 빛을 조사합니다.

4.  에칭: 화학적 에칭은 호일에서 과도한 구리를 제거하여 원하는 회로 패턴만 남기는 데 사용됩니다.

5.  드릴링(선택 사항): 필요한 경우, 다층 플렉서블 PCB에서 서로 다른 층 간의 전기적 연결을 만들기 위해 기판에 구멍(비아)을 뚫습니다.

6.  도금(선택 사항): 이러한 비아는 무전해 도금 공정을 통해 금속화되어 레이어 간 전기적 연결을 보장합니다. 도금 관통 홀(PTH)을 포함할수도 있지만, 복잡성 증가 및 유연성에 미치는 잠재적 영향 때문에 플렉서블 PCB에서는 흔하지 않습니다.

7.  라미네이션: 커버층과 보강재는 열과 압력을 이용하여 구리 트레이스로 베이스 필름에 접착됩니다. 더 얇고 유연한 FPC의 경우, 접착제를 사용하지 않는 라미네이션 방식이 자주 사용됩니다.

8.  표면 마감: 플렉시블 PCB의 표면은 납땜성을 향상시키고 부식을 방지하기 위해 ENIG 또는 OSP와 같은 금속화 마감 처리가 되어 있습니다.

9.  테스트: 전기 테스트는 실제 굽힘 상황을 모사한 조건에서 플렉시블 PCB의 기능성을 검증하기 위해 수행됩니다.

10.  다이 커팅: 플렉시블 PCB의 최종 형상은 일반적으로 레이저 커팅을 사용하여 더 큰 패널에서 정밀하게 잘라냅니다.

11.  검사 및 포장: 완성된 플렉시블 PCB는 품질을 보장하기 위해 최종 검사를 거친 후 배송을 위해 꼼꼼하게 포장됩니다.

이 공정을 통해 플렉서블 PCB는 기능성뿐만 아니라 내구성과 신뢰성까지 확보하여 의도된 용도에 적합하게 제작될수 있습니다.

플렉서블 PCB 사용의 장점

설계 유연성: 플렉서블 PCB는 접거나 비틀수 있어 특히 웨어러블 기술 및 의료 기기 분야에서 혁신적이고 소형화된 제품 설계를 가능하게 합니다.

신뢰성 향상:  커넥터 및 납땜 접합부 감소로 신뢰성이 향상되고 연결 오류 위험이 줄어듭니다.

설치 용이성:  플렉서블 PCB는 조립을 간소화하고 복잡한 배선 필요성을 줄여 제조 공정을 효율화합니다.

비교 분석: FR-4와 플렉서블 PCB

1.  적용 적합성

•  FR-4:  데스크톱 컴퓨터, 산업 기계 및 일반 소비자 전자 제품과 같이 강성과 구조적 지지력이 요구되는 용도에 가장 적합합니다.

다양한 응용 분야

전기 절연: FR4는 뛰어난 절연 성능으로 변압기, 모터부터 발전기, 기계류와 같은 전자 장비에 이르기까지 다양한 전기 및 전자 응용 분야에서 필수적인 소재입니다.

구조적 지원:  FR4 적층판은 전자 제품 분야를 넘어 항공, 자동차, 해양 산업을 포함한 다양한 분야의 구조 부품 제작에 기여합니다. 이러한 적층판은 보, 패널, 프레임과 같은 필수 요소를 형성하여 까다로운 환경에서도 내구성과 신뢰성을 보장합니다.

소비자 전자제품: FR4 강재는 스마트폰, 노트북, 태블릿, 게임 콘솔과 같은 소비자 전자제품의 핵심 소재로 널리 사용됩니다. FR4 강재의 통합은 이러한 일상 기기들이 원활하게 작동하도록 보장합니다.

산업 기계: 산업 현장에서 FR4 강재는 제어 패널, 스위치, 릴레이, 센서 등의 장비 제조에 중요한 역할을 합니다. 뛰어난 내구성과 안정성 덕분에 산업 환경에서 최적의 성능을 보장하는 데 선호되는 소재입니다.

항공우주 분야 : 항공우주 산업은 위성, 로켓, 항공기 제작에 필수적인 부품 및 구성 요소 제작에 FR4 스테인리스강을 사용합니다. 극한 조건을 견디고 구조적 무결성을 유지하는 능력 덕분에 항공우주 공학에서 없어서는 안될 소재입니다.

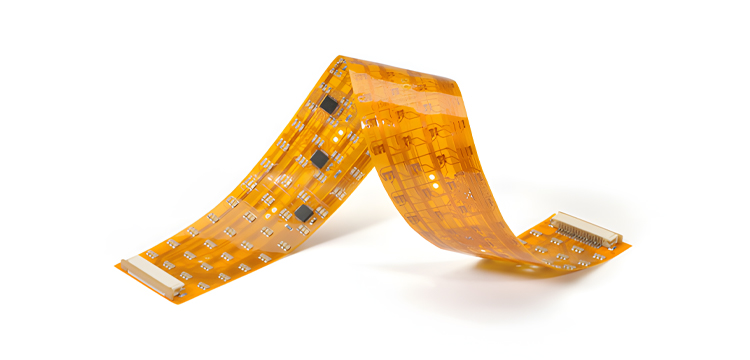

•  플렉서블 PCB:  스마트폰, 의료용 임플란트, 웨어러블 기기 등 공간 제약이 심하고 유연성이 필수적인 애플리케이션에 이상적입니다.

플렉서블 PCB의 일상적인 활용 사례:

의료 도구: 플렉서블 PCB는 다양한 의료 기기에 사용되어 진단, 치료 및 환자 관리에 도움을 줍니다.

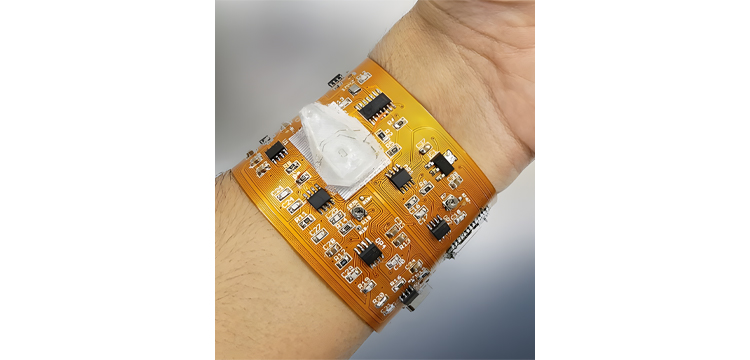

세련된 기술: 피트니스 트래커부터 스마트워치까지, 플렉서블 PCB는 우리 일상생활에 자연스럽게 녹아드는 웨어러블 기기에 전력을 공급하는데 중요한 역할을 합니다.

기계의 경이로움: 플렉서블 PCB는 로봇 및 산업 기계의 작동 능력을 향상시켜 제조 공정의 효율성과 정밀도를 높입니다.

다양한 기기들: 소비자 전자제품 분야에서 플렉서블 PCB는 세련된 스마트폰, 고성능 노트북, 그리고 우리의 디지털 경험을 풍요롭게 하는 혁신적인 기기들의 핵심 부품입니다.

자동차 기술 발전: 차량 내부에서 플렉서블 PCB는 첨단 전자 시스템의 기능을 구현하여 도로 위 안전, 편의성 및 엔터테인먼트를 향상시킵니다.

항공우주 및 방위산업: 위성부터 전투기까지, 플렉서블 PCB는 항공우주 및 군사 시스템의 필수 구성 요소로서 가장 까다로운 환경에서도 신뢰성과 성능을 보장합니다.

성능 고려 사항

열 관리: FR-4는 유리전이온도(Tg)가 높아 고온 환경에 더 적합합니다. 하지만 플렉서블 PCB 역시 적절한 설계를 통해 열 부하를 효과적으로 관리할수 있습니다.

내구성: 두 소재 모두 뛰어난 내구성을 제공하지만, 플렉서블 PCB는 유연한 특성 덕분에 기계적 스트레스와 진동에 더욱 강합니다.

비용 측면에서  FR-4 PCB는 일반적으로 대량 생산에 더 비용 효율적이며, 플렉서블 PCB는 초기 비용이 더 높을 수 있지만 설계 효율성과 신뢰성 측면에서 비용 절감 효과를 제공합니다.

1.  제조 복잡성

FR-4: FR-4 PCB 제조 공정은 잘 정립되어 있고 널리 알려져 있어 효율적인 생산 주기를 가능하게 합니다.

플렉서블 PCB: 플렉서블 PCB 제조에는 특수 공정과 재료가 필요하므로 복잡성과 비용이 증가할 수 있지만, 궁극적으로 고도로 맞춤화되고 첨단적인 제품을 만들수 있습니다.

FR-4 및 플렉서블 PCB의 응용 분야

·  소비자 가전제품

FR-4: 데스크톱 및 노트북 컴퓨터, 텔레비전, 기타 가전제품의 메인보드에 널리 사용됩니다.

플렉서블 PCB: 스마트폰, 태블릿, 웨어러블 기기에 흔히 사용되며, 소형 디자인에 필요한 유연성을 제공합니다.

·  자동차 산업

FR-4: 차량 내 제어 시스템, 인포테인먼트 모듈 및 전력 관리 회로에 사용됩니다.

플렉서블 PCB: 다양한 형태와 움직임에 적응할수 있어 센서 시스템, LED 조명, 터치 디스플레이 등에 사용됩니다.

·  의료기기

FR-4: 진단 기기 및 영상 시스템과 같은 고정형 의료 장비에서 발견됩니다.

유연 PCB: 유연성과 생체 적합성이 필수적인 웨어러블 건강 모니터, 보청기 및 이식형 장치에 필수적입니다.

•  산업 응용 분야

FR-4: 견고하고 신뢰할 수 있는 회로 기판이 필요한 기계 제어 장치, 로봇 공학 및 대규모 산업 장비에 필수적인 부품입니다.

플렉시블 PCB: 자동화 시스템, 플렉시블 디스플레이 및 기계적 스트레스 하에서 높은 유연성과 신뢰성이 요구되는 기타 응용 분야에 사용됩니다.

PCB 소재의 미래 동향

더욱 정교하고 다재다능한 전자 장치에 대한 수요가 증가함에 따라 PCB 기술의 한계가 끊임없이 확장되고 있습니다. 소재 및 제조 공정의 혁신은 향상된 성능, 뛰어난 유연성 및 신뢰성을 제공하는 차세대 PCB의 발전을 위한 길을 열어주고 있습니다.

FR-4의 발전

1.  고주파 응용 분야:

고속 및 고주파 응용 분야를 지원하기 위해 유전 특성이 향상된 첨단 FR-4 소재 개발.

2.  향상된 열 성능

FR-4 기술의 발전으로 열 성능이 향상되어 PCB가 열을 더욱 효과적으로 방출할수 있게 되었습니다. 이러한 개선은 작동 중에 상당한 열을 발생하는 전자 장치에 매우 중요합니다.

3.  향상된 신호 무결성

최근 FR-4 소재의 발전으로 신호 무결성이 향상되어 신호 손실이 줄어들고 전반적인 성능이 개선되었습니다. 이러한 개선은 신호 정확도가 매우 중요한 고주파 응용 분야에 특히 유용합니다.

4.  향상된 기계적 강도

FR-4 제조 기술의 발전으로 기계적 강도가 향상되어 PCB의 내구성과 기계적 스트레스에 대한 저항력이 높아졌습니다. 이러한 개선 덕분에 PCB는 기능 저하 없이 열악한 환경 조건과 물리적 충격에도 견딜수 있습니다.

5.  향상된 난연성

새로운 FR-4 소재 배합은 향상된 난연성을 제공하여 화재 위험으로부터 더 나은 보호 기능을 제공합니다. 이러한 발전은 항공우주 및 자동차 산업과 같이 안전이 최우선 고려 사항인 분야에 필수적입니다.

6.  환경 지속가능성 향상

FR-4 생산 공정의 발전으로 환경 지속가능성이 향상되었으며, 제조업체들은 더욱 친환경적인 방식을 채택하고 PCB 제조가 환경에 미치는 영향을 줄이고 있습니다. 이러한 발전은 전자 산업에서 친환경 솔루션에 대한 수요가 증가하는 추세와 일맥상통합니다.

진화하는 플렉서블 PCB

1.  다층 플렉서블 PCB:

더욱 복잡한 회로를 수용하면서도 유연성을 유지하기 위해 다층 플렉서블 PCB를 개발했습니다.

2.  하이브리드 디자인:

고도로 전문화된 애플리케이션을 위해 FR-4와 플렉서블 PCB의 장점을 결합한 리지드-플렉서블 설계를 통합했습니다.

3.  레이저 직접 이미징(LDI)

레이저 직접 이미징(LDI)과 같은 혁신 기술은 플렉서블 PCB 제조에 혁명을 일으켰습니다. LDI는 트레이스 패턴의 정확도를 향상시켜 높은 정밀도로 고밀도 회로를 제작하는데 필수적인 요소를 제공합니다.

4.  전도성 잉크

전도성 잉크 덕분에 굴곡이 심한 부위에도 회로를 구현할 수 있게 되었습니다. 이러한 발전은 PCB 설계의 유연성을 높여 잦은 굽힘과 비틀림이 필요한 응용 분야에 적합하게 만듭니다.

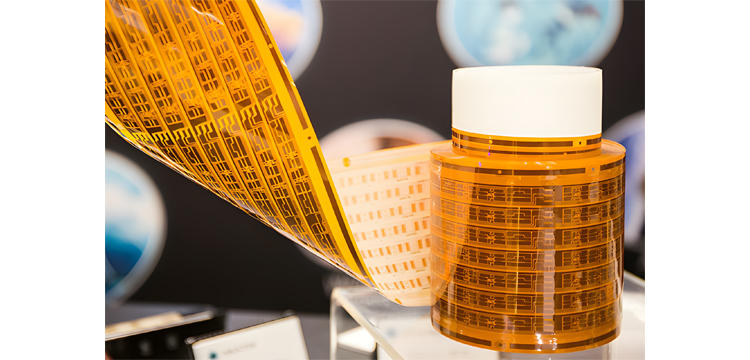

5.  롤투롤(RTR) 라미네이션

롤투롤(RTR) 라미네이션 기술은 생산 속도를 크게 향상시켰습니다. 이 기술을 통해 여러 FPC 레이어를 동시에 처리할수 있어 효율성이 높아지고 제조 공정이 간소화됩니다.

6.  향상된 정밀도 및 효율성

LDI, 전도성 잉크 및 RTR 라미네이션 분야의 이러한 발전은 플렉서블 PCB 생산의 정밀도, 유연성 및 효율성을 종합적으로 향상시켜 더 나은 성능과 더 빠른 제조 시간을 가능하게 합니다.

결론

전통적인 FR-4에서 플렉서블 PCB로의 발전은 전자 산업의 역동적인 특성을 잘 보여줍니다. 더 작고 가벼우며 강력한 기기에 대한 소비자 수요가 지속적으로 증가함에 따라, FR-4 및 플렉서블 PCB와 같은 최신 PCB 소재의 다재다능함과 적응성은 기술 발전의 최전선에 자리 잡을 것입니다. 설계자와 엔지니어는 각 소재의 고유한 특성과 장점을 이해함으로써 전자 제품의 성능과 신뢰성을 최적화하는 데 도움이 되는 정보에 입각한 결정을 내릴수 있습니다. 견고한 산업용 기계든 정밀한 의료 기기든, 적절한 PCB 소재 선택은 전자 제품의 미래를 만들어가는 데 매우 중요합니다.
