전자 기술의 발전은 인쇄회로기판(PCB) 기술의 발전과 밀접하게 연관되어 있습니다. PCB 제작에 널리 사용되는 소재 중에서도 FR4는 폭넓은 사용성과 다재다능함으로 특히 주목받고 있습니다. 그러나 고속 통신 및 소형화와 같은 현대 전자 기술의 요구 사항은 고성능 기준을 충족하기 위한 FR4 소재의 재정의를 필요로 하게 되었습니다.

PCBGOGO는 FR4 인쇄회로기판 생산 분야에서 탁월한 품질과 신뢰성으로 두각을 나타냅니다. 수많은 엔지니어와 설계자의 신뢰받는 파트너로서, PCBGOGO는 첨단 기술과 최고를 향한 헌신을 결합하여 고성능 FR4 PCB를 제공합니다.

PCBGOGO는 FR4 PCB 제조 분야의 전문성을 바탕으로 엄격한 산업 표준을 충족하고 다양한 응용 분야에서 뛰어난 성능을 제공하는 제품을 생산합니다. 최첨단 제조 시설과 엄격한 품질 관리 프로세스를 통해 모든 FR4 PCB는 완벽한 품질로 제작되어 탁월한 기계적 강도, 전기 절연성 및 열 안정성을 보장합니다.

PCB 제작에서 FR4 소재 이해하기

FR4는 난연성(FR4의 "FR"은 난연성을 의미합니다) 에폭시 수지 바인더로 접착된 유리 섬유 직물로 만들어진 복합 재료입니다. 내구성, 전기 절연성 및 비용 효율성의 균형이 잘 잡혀 있어 PCB 제조업체에서 널리 사용됩니다. 그러나 "FR4"라는 용어는 광범위한 사양을 포괄하며, 특정 성능 요구 사항을 충족하도록 맞춤 제작될 수 있습니다.

FR4의 주요 특징:

유전 특성:

FR4의 유전 상수와 손실 계수는 신호 무결성, 특히 고주파 응용 분야에서 매우 중요합니다. FR4의 표준 유전 상수는 약 4.5이지만, 다양한 전자적 요구 사항에 맞춰 변형된 형태도 존재합니다.

열 성능:

FR4 소재는 열화 없이 납땜 공정을 견뎌야 합니다. 열분해 온도(Td)와 유리 전이 온도(Tg)는 FR4 라미네이트의 열적 내구성을 나타내는 핵심 지표입니다.

기계적 강도:

유리섬유 함량은 구조적 강도를 제공하며, 이는 부품을 지지하고 조립 및 작동 중 발생하는 기계적 스트레스를 견디는 데 필수적입니다.

난연성:

FR4의 가장 두드러진 특징 중 하나는 난연성으로, 특히 열을 발생하는 전자 기기를 보호하는 데 도움이 됩니다. 이러한 특성 덕분에 상용 및 소비자 전자 제품 모두의 PCB에 이상적인 소재로 사용됩니다. FR4는 유리 전이 온도(Tg)로 알려진 구조적 안정성을 잃기 시작하는 온도까지 130°C에서 180°C까지 견딜수 있습니다.

복합 재료:

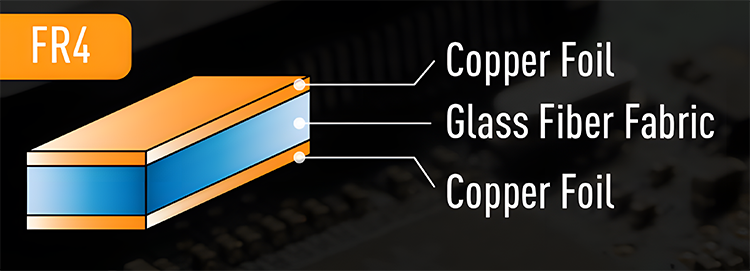

FR4는 유리섬유와 에폭시 수지로 만들어진 복합 재료입니다. 유리섬유는 재료에 강도와 안정성을 부여하고, 에폭시 수지는 전기 절연성과 내열성을 제공합니다. 일반적으로 FR4는 무게 기준으로 약 60%의 유리섬유와 40%의 에폭시 수지로 구성됩니다. 이러한 조합 덕분에 FR4는 전자 제품에 사용되는 견고하고 신뢰할수 있는 소재입니다.

널리 사용됨:

FR4는 전 세계적으로 PCB에 가장 널리 사용되는 소재입니다. 우수한 전기적 특성을 제공하면서도 비교적 저렴하기 때문에 다양한 전자 기기에 널리 사용됩니다.

화학적 내성:

FR4 기판은 전자 제품 제조 공정에서 흔히 접하게 되는 산을 비롯한 다양한 화학 물질에 대한 내성이 뛰어난 것으로 알려져 있습니다. 이러한 내화학성은 제조 공정 중 기판의 손상을 방지하여 전자 부품의 수명과 신뢰성을 보장합니다.

호환성:

FR4는 표준 PCB 제조 기술과 호환성이 매우 뛰어납니다. 드릴링, 납땜, 도금이 용이하여 전자 부품을 기판에 간편하게 조립할 수 있습니다. 이러한 가공성 덕분에 FR4는 PCB 생산에 실용적이고 널리 사용되는 소재입니다.

치수 안정성:

FR4는 높은 습도나 급격한 온도 변화와 같은 까다로운 환경 조건에서도 치수를 잘 유지합니다. 이러한 안정성은 기판의 일관성과 신뢰성을 보장하며, 이는 다양한 전자 장치의 성능에 매우 중요합니다.

환경친화성:

난연성과 내구성 덕분에 FR4는 환경 친화적인 소재로 여겨집니다. 이러한 특성은 잦은 교체 필요성을 줄여주며, 전자 제품 분야에서 소재의 지속가능성을 높여줍니다.

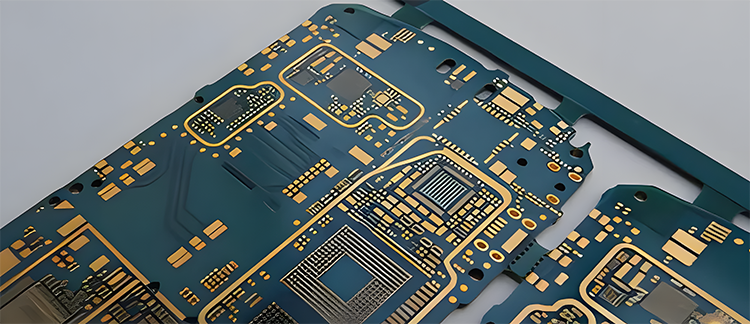

고성능 애플리케이션을 위한 FR4의 재정의

기술이 발전함에 따라 PCB 재료에 대한 요구 사항도 진화해 왔습니다. 고속 데이터 전송, 소형화 및 환경적 고려 사항으로 인해 PCB 제조업체는 고성능 FR4 재료의 정의를 새롭게 정립해야 하는 상황에 놓였습니다.

1. 향상된 신호 무결성

고주파 및 고속 디지털 회로 영역에서는 신호 무결성이 매우 중요합니다. 표준 FR4 재질은 고주파에서 상당한 신호 손실을 나타낼 수 있으므로 유전 상수와 손실 계수가 낮은 재질이 필요합니다. 최근 제조업체들은 신호 감쇠 및 누화를 줄이도록 특별히 설계된, 전기적 특성이 개선된 FR4 변형 제품을 제공하고 있습니다.

2. 열 관리

부품이 점점 소형화되고 전력 밀도가 높아짐에 따라 효과적인 열 관리가 매우 중요해지고 있습니다. 고성능 FR4 소재는 유리 전이 온도(Tg)를 높이고 열팽창 계수(CTE)를 낮추도록 설계되고 있습니다. 이러한 특성은 치수 안정성을 유지하고 열 응력 하에서 박리나 변형을 방지하는 데 도움이 되며, 이는 자동차 및 항공우주 전자 장치와 같은 응용 분야에서 신뢰성을 확보하는 데 필수적입니다.

3. 환경적 고려사항

전자 산업은 환경 친화적인 제조 공정으로 점차 전환하고 있습니다. 이러한 변화에는 FR4 소재에 할로겐 프리 난연제를 사용하는 것이 포함되며, 이는 화재 안전 기준을 저해하지 않으면서 환경에 미치는 영향을 줄입니다. 또한, PCB 제조업체들은 RoHS(유해 물질 제한) 지침을 준수하기 위해 납땜 시 납 사용량을 줄이는 데 도움이 되는 소재에 집중하고 있습니다.

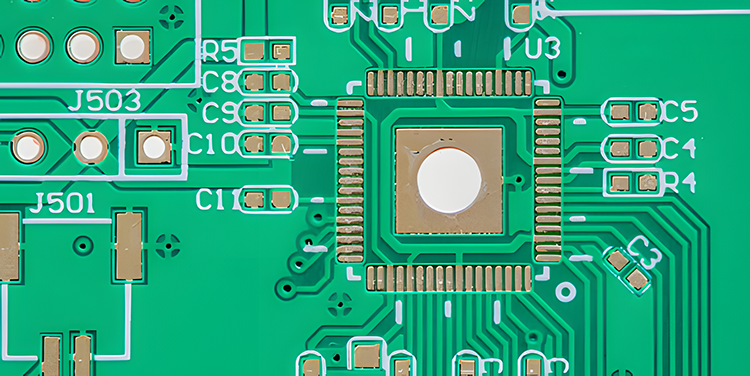

4. 정밀 공학

고성능 FR4 PCB 제작에는 최첨단 제조 기술이 필수적입니다. 마이크로 비아의 레이저 드릴링부터 정밀한 층 정렬 및 고급 에칭 공정에 이르기까지 제작 공정의 모든 단계가 중요합니다. 매립형 비아 및 블라인드 비아, 그리고 제어 임피던스 라우팅과 같은 기술은 고속 설계에서 원하는 신호 성능을 구현하는 데 필수적입니다.

5. 소재 선정: 탁월함의 기반

고성능 FR4 PCB 제작의 첫걸음은 적합한 재료 등급을 선택하는 것입니다. FR4는 다양한 등급으로 나뉘며, 각 등급은 특정 응용 분야의 요구 사항에 맞춰 설계되었습니다. 유리 전이 온도, 유전 상수, 손실 계수와 같은 요소는 고주파 응용 분야에 적합한 재료인지 여부를 판단하는 데 중요한 역할을 합니다.

6. PCB 제조업체의 전문성: 인간적인 손길

고성능 FR4 PCB의 기반은 재료 과학이지만, PCB 제조업체의 전문성 또한 매우 중요합니다. 경험이 풍부한 제조업체는 재료의 특성, 공정 매개변수 및 품질 관리 조치에 대한 심층적인 지식을 보유하고 있습니다. PCB GOGO고객 중심적인 접근 방식으로 잘 알려진 이 회사는 특정 프로젝트 요구 사항을 충족하는 맞춤형 솔루션을 제공하여 시제품 제작부터 대규모 생산까지 폭넓은 분야에서 선호되는 선택입니다. 혁신과 고객 만족에 대한 헌신은 PCB 업계에서 신뢰할 수 있는 선도적인 공급업체로서의 명성을 더욱 공고히 합니다. 제조 공정을 정밀하게 조정하는 능력은 최적의 신호 무결성, 임피던스 제어 및 전반적인 보드 신뢰성을 보장합니다.

PCB 제조업체의 재료 선택에 있어서의 역할

 적합한 FR4 소재를 선택하는 것은 응용 분야의 요구 사항에 따라 전기적, 열적, 기계적 특성의 균형을 맞춰야 하는 복잡한 과정입니다. PCB 제조업체는 이러한 과정에서 중요한 역할을 하며, 특정 성능 기준을 충족하는 소재를 선택하는 데 필요한 전문 지식과 지침을 제공합니다.

적합한 FR4 소재를 선택하는 팁

안정적이고 효율적인 PCB를 제작하려면 적합한 FR4 소재를 선택하는 것이 매우 중요합니다. 최적의 소재를 선택하는 데 도움이 되는 몇 가지 팁을 소개합니다.

두께:  FR4 소재의 두께는 PCB의 강도와 크기에 모두 영향을 미칩니다. 두꺼운 FR4 기판은 기계적 강도가 뛰어나 내구성이 요구되는 용도에 적합합니다. 반면, 얇은 기판은 공간 활용이 중요한 소형 설계에 더 적합합니다.

유리 전이 온도(Tg): 유리 전이 온도는 재료가 단단하고 부서지기 쉬운 상태에서 부드럽고 유연한 상태로 변하는 지점입니다. 사용하려는 애플리케이션의 최대 작동 온도보다 높은 Tg를 가진 FR4를 선택하면 열 스트레스 하에서도 보드의 무결성과 성능을 유지할 수 있습니다.

구리 두께:  PCB의 구리 두께는 전기 전도성에 영향을 미칩니다. 구리층이 두꺼울수록 전류 전달 용량이 커져 고출력 애플리케이션에 적합합니다. 하지만 비용이 더 많이 들고 제조 공정이 더 복잡해질 수 있습니다. 반대로 구리층이 얇을수록 비용은 절감되지만 전류 전달 용량이 제한됩니다.

난연성 :  난연성에 대한 산업 표준을 준수하는 FR4 재질을 선택하는 것이 중요합니다. 이는 PCB가 안전 규정을 충족하고 화재 위험을 최소화해야 하는 환경에서 사용하기에 적합하도록 보장합니다.

비용 고려 사항: FR4 소재의 가격은 사양에 따라 다릅니다. 요구 사항이 높지 않은 프로젝트의 경우 경제적인 FR4 기판으로도 충분할 수 있습니다. 그러나 중요한 용도의 경우 신뢰성과 성능을 보장하기 위해 고품질 소재에 투자하는 것이 좋습니다.

협력업체 지원: 협력업체와 직접 소통하는 것은 매우 중요합니다. 전문적인 지식을 갖춘 협력업체는 재료 호환성을 안내하고 PCB 제조 과정에서 발생할 수 있는 문제를 해결하는 데 도움을 줄 수 있습니다. 이러한 지원은 최종 제품의 성능과 품질을 향상시키는 데 필수적입니다. PCBGOGO는 PCB 업계에서 전문성과 신뢰할 수 있는 고객 서비스로 잘 알려진 대표적인 협력업체입니다. PCBGOGO는 다양한 FR4 재료를 제공하며, 고객의 특정 요구 사항에 맞는 최적의 옵션을 선택할 수 있도록 지원하여 원활한 제조 공정과 고품질 최종 제품 생산을 보장합니다.

PCB 제조업체를 위한 고려 사항:

설계 사양:  최종 사용 용도를 이해하면 적절한 유전 특성, 유리전이온도(Tg) 및 열전도율을 갖춘 FR4 변형을 선택하는 데 도움이 됩니다.

비용 대비 성능:  고성능 소재는 가격이 높지만, 특히 중요한 용도에서는 장기적인 신뢰성과 성능 향상이라는 이점이 그 비용을 정당화하는 경우가 많습니다.

환경 영향:  글로벌 환경 기준 준수는 재료 선택의 핵심 고려 사항이 되고 있으며, 이는 난연제 및 무연 대체재 선택에 영향을 미칩니다.

고성능 FR4 PCB의 응용 분야

고성능 FR4 PCB의 탁월한 성능 특성은 다양한 산업 분야에 새로운 가능성을 열어주었습니다.

FR4 소재의 응용 분야

유리섬유와 에폭시로 강화된 난연 소재인 FR4는 탁월한 특성 덕분에 다양한 분야에서 널리 사용됩니다. FR4가 특히 효과적인 주요 분야들을 살펴보겠습니다.

산업용 마모 부품 :  FR4는 내구성과 내마모성이 뛰어나 산업 환경에 사용하기에 이상적입니다. 기계, 컨베이어 시스템 및 제조 장비의 부품에 사용되며, 기계적 스트레스와 마찰을 견뎌냅니다.

전기 절연:  뛰어난 절연 특성으로 잘 알려진 FR4는 전자 회로에서 전도성 요소들을 분리하는 데 일반적으로 사용됩니다. 이는 불필요한 전기 접촉을 방지하여 전자 기기의 안전과 정상적인 작동에 기여합니다.

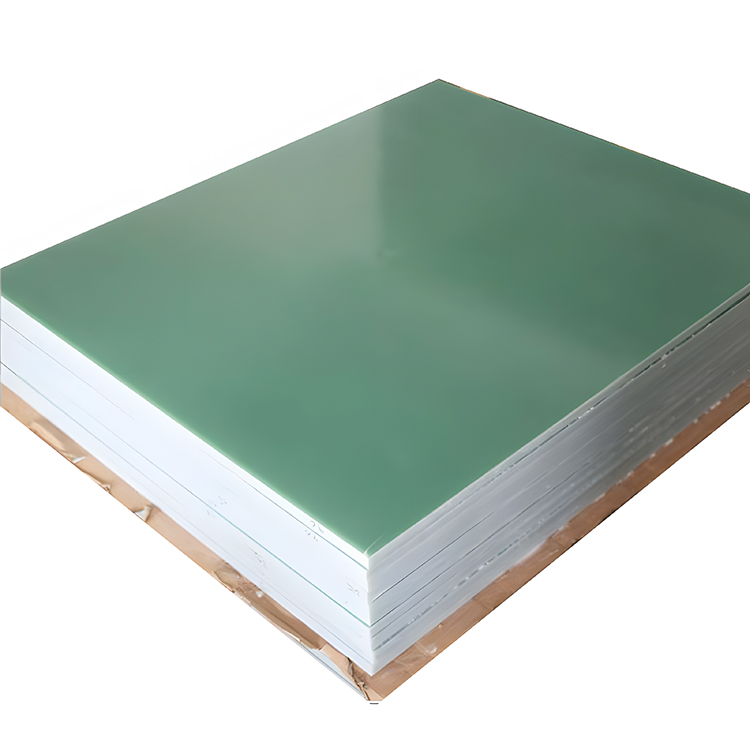

FR4 에폭시 절연 시트

변압기:  FR4 강판은 변압기 및 코일 권선 조립에 사용됩니다. 높은 유전 강도와 절연 특성으로 권선 코일을 효과적으로 절연하여 효율적인 에너지 전달을 보장하고 변압기의 성능을 향상시킵니다.

나사 단자대:  이 재질은 전기 및 전자 장치의 전선을 안전하게 연결하는 나사 단자대를 만드는 데 자주 사용됩니다. FR4의 절연 특성은 이러한 연결이 안전하고 신뢰할 수 있음을 보장합니다.

아크 차폐 장치:  전기 장비에서 아크 차폐 장치는 전기 아크와 스파크로부터 보호하기 위해 설계되었습니다. 난연성 소재인 FR4는 이러한 차폐 장치 제조에 탁월한 선택이며, 전기 시스템의 안전성을 향상시키는데 도움이 됩니다.

와셔:  FR4 와셔는 다양한 용도에서 전기 절연 및 기계적 지지력을 제공하는데 사용됩니다. 단락을 방지하고 전자 조립품의 부품 간 적절한 간격을 유지하는데 도움이 됩니다.

릴레이:  릴레이는 전기 회로를 제어하는데 사용되는 전자기 스위치로, 구조에 FR4 강판을 포함할 수 있습니다. 이 소재는 전기 절연성과 기계적 안정성을 모두 제공하여 릴레이의 안정적인 작동에 기여합니다.

FR4 소재의 장점

FR4는 다양한 이점 덕분에 PCB 및 전자 제품 분야에서 널리 사용되는 소재입니다. 엔지니어와 설계자들이 FR4를 선호하는 주요 장점들을 살펴보겠습니다.

비용 효율성:  FR4는 다른 많은 재료에 비해 저렴한 가격으로 뛰어난 성능을 제공합니다. 이러한 경제성 덕분에 다양한 용도에 매력적인 선택지가 됩니다.

기계적 및 전기적 성능:  FR4는 뛰어난 기계적 특성과 탁월한 전기 절연성으로 잘 알려져 있으며, 전자 부품 장착을 위한 안정적인 기판을 제공합니다.

가볍고 강함:  FR4는 가벼우면서도 강도 대비 무게 비율이 높아 무게가 중요한 휴대용 전자 기기에 사용하기에 이상적입니다.

다양한 두께:  FR4는 일반적으로 0.2mm에서 3.2mm까지 다양한 두께로 제공되므로 PCB 설계 시 다양한 요구 사항을 충족할 수 있는 유연성을 제공합니다.

높은 절연 강도:  FR4의 높은 절연 강도는 효과적인 전기 절연을 제공하여 단락을 방지하고 PCB 내부의 전기적 간섭을 최소화합니다.

열 안정성: FR4는 일반적으로 50 ℃ 에서  115 ℃ 에 이르는  넓은 온도 범위에서 구조적 및 전기적 특성을 유지합니다 . 따라서 다양한 환경 조건에서도 안정적인 성능을 보장합니다.

높은 유리전이온도(Tg): FR4는 약 180 ℃  의 Tg 값을 가지므로 구조적 무결성을 손상시키지 않고 고온을 견딜 수 있어 고온 환경에 적합합니다.

습기 및 방수성:  FR4는 수분 흡수에 강하여 습도나 습기에 노출될 수 있는 환경에 적합합니다.

내화학성 및 용제성:  이 소재는 다양한 화학 물질 및 용제에 대한 내성도 뛰어나 가혹한 환경에서도 내구성을 향상시키고 PCB의 수명을 연장합니다.

다재다능한 적용 분야:  FR4는 다양한 특성의 조합으로 인해 가전제품부터 산업 및 자동차 시스템에 이르기까지 광범위한 응용 분야에 적합합니다. 이러한 다재다능함과 신뢰성 덕분에 전자 산업에서 필수적인 소재로 자리 잡았습니다.

FR4 회로기판 재료의 한계

FR4 회로 기판은 가격이 저렴하고 활용도가 높아 다양한 분야에서 널리 사용됩니다. 하지만 이 소재에는 몇 가지 제한 사항이 있으므로 이를 숙지하는 것이 중요합니다.

1.  절연 안정성:  FR4는 우수한 절연체이지만 극한 조건에서는 손상될 수 있습니다. 높은 기계적 스트레스, 고온 또는 과도한 전류에 노출되면 재질이 열화되어 회로 기판의 고장 및 기능 장애를 초래할 수 있습니다.

2.  제어된 임피던스:  고속 전자 응용 분야에서는 제어된 임피던스를 유지하는 것이 매우 중요하지만, FR4의 유전 상수(Dk)는 주파수에 따라 크게 변할 수 있습니다. 이러한 변동성 때문에 정밀한 임피던스 제어가 어려울 수 있습니다. 반면, 고속 응용 분야용으로 설계된 재료는 일반적으로 더욱 안정적인 유전 특성을 가지므로 더 나은 임피던스 제어가 가능합니다.

3.  신호 손실:  FR4는 고주파 응용 분야용으로 설계된 재료에 비해 상대적으로 높은 손실 계수(Df)를 가지고 있습니다. 이는 FR4 기판에서 더 큰 신호 손실이 발생할 수 있음을 의미하며, 고주파에서 효율적인 신호 전송이 필요한 설계에서는 문제가 될 수 있습니다.

4.  온도 안정성:  FR4 기판은 극한 온도에 노출될 경우 성능에 한계가 있습니다. 적당한 온도는 견딜 수 있지만, 허용 범위를 넘어서는 온도에 노출되면 재질이 열화되고 회로 기판이 고장날 수 있습니다.

PCB용 재료를 선택할 때 이러한 한계를 이해하는 것은 매우 중요하며, 특히 프로젝트에 까다로운 전기적, 열적 또는 환경적 조건이 요구되는 경우 더욱 그렇습니다.

결론

PCB 제조에서 FR4 소재의 재정의는 전자 기술의 지속적인 발전과 기술 혁신에 발맞춰 나갈 수 있는 소재에 대한 필요성을 반영합니다. 고성능 FR4 변형 제품은 탁월한 신호 무결성, 열 관리 및 환경 지속 가능성을 제공하도록 설계되어 현대 전자 애플리케이션의 엄격한 요구 사항을 충족합니다. FR4의 다재다능함과 신뢰성은 다양한 산업 분야에서 중요한 소재로 자리매김하게 했습니다. 전자 기기의 핵심 부품이든 중요한 산업 및 전기 애플리케이션이든, FR4는 기술 및 엔지니어링 솔루션 발전에 중요한 역할을 계속해서 수행하고 있습니다.

PCB 제조업체들이 지속적으로 혁신을 거듭함에 따라, PCB 제조의 미래는 향상된 성능뿐만 아니라 글로벌 환경 기준에도 부합하는 소재에 의해 좌우될 것으로 예상됩니다. 탁월한 성능과 신뢰성을 제공하는 고품질 FR4 PCB를 위해서는, PCB GOGO믿을수있는 이름입니다. 품질과 서비스에 대한 헌신으로 성공적인 전자 설계 및 프로젝트를 달성하는 데 있어 귀중한 파트너가 되어줍니다. 이러한 지속적인 발전은 전자 산업에서 재료 과학의 중요성과 미래 기술을 형성하는 데 있어 재료 과학이 수행하는 핵심적인 역할을 강조합니다.
