모든 PCB 설계는 같은 방식으로 끝납니다: 제조사로 보내기 전 마지막 확인이 필요한 거버 파일 폴더. 무료 거버 파일 뷰어를 사용하면 CAM 라이선스를 구매하거나 한 번만 쓸 소프트웨어를 설치하지 않고도 몇 분 만에 검사할 수 있습니다. 이 가이드는 2026년에 알아둘 만한 10개의 무료 거버 파일 리더를 다룹니다 — 풍부한 기능의 온라인 플랫폼부터 가벼운 데스크톱 툴까지 — 그리고 학생이 첫 익스포트를 확인하든 엔지니어가 주문 전 최종 점검을 하든, 워크플로우에 맞는 툴을 정확히 선택하는 방법을 보여줍니다.

거버 파일 뷰어란 무엇이며, 왜 필요한가?

거버 파일은 PCB 설계 소프트웨어가 제조사에 보드를 설명하기 위해 사용하는 표준 포맷입니다 — 레이어당 하나의 파일로, 동판 트레이스, 솔더 마스크, 실크스크린, 보드 아웃라인, 드릴 데이터(일반적으로 Excellon 포맷)를 포함합니다. 거버 파일은 현재 널리 사용되는 두 가지 버전이 있습니다: 레거시 RS-274X 포맷과 파일 내에 추가 레이어 메타데이터를 직접 포함하는 새로운 Gerber X2 표준입니다.

거버 파일 리더는 이 머신 리더블 데이터를 가져와 완성된 보드의 시각적 이미지로 렌더링합니다 — 레이어별로. CAD 익스포트가 순조롭게 진행되었을 거라 맹목적으로 신뢰하는 대신, 직접 확인할 수 있습니다. 설계를 제출하기 전에 온라인 또는 데스크톱 뷰어에서 거버 파일을 여는 일반적인 이유는 다음과 같습니다:

· 모든 레이어가 올바르게 익스포트되었는지 확인 — 누락된 동판 레이어, 솔더 마스크 또는 실크스크린 파일이 없는지

· 드릴 홀이 패드 및 비아와 정렬되어 있는지 확인

· CAD 에디터에서는 보이지 않는 어퍼처 또는 트레이스 폭 실수 발견

· 동일한 EDA 툴을 사용하지 않는 동료나 제조사와 시각적 미리보기 공유

· 양산 런 전에 패널화, 툴링 홀, 보드 아웃라인 검증

누락된 레이어나 반전된 미러 설정은 스크랩된 보드와 일주일의 지연으로 이어질 수 있습니다. 거버 뷰어에서 2분간 검토하는 것은 이러한 결과를 방지하는 저렴한 보험입니다.

빠른 비교: 10가지 무료 거버 뷰어 한눈에 보기

추천 무료 거버 파일 뷰어 리뷰

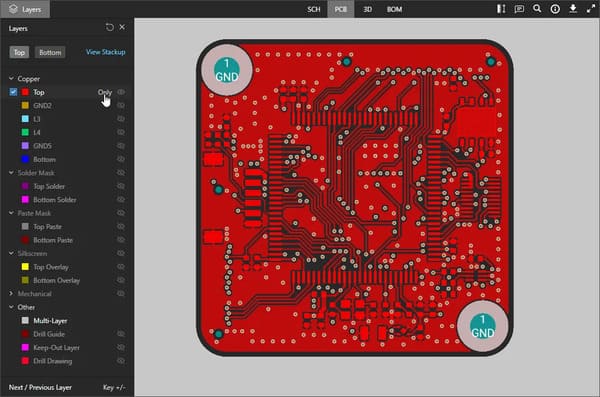

1. Altium 365 Viewer — 3D 리뷰 및 팀 협업에 최적

Altium 365 Viewer는 거버 RS-274X 및 X2 파일, ODB++, IPC-2581, 그리고 네이티브 KiCad 보드를 렌더링하는 브라우저 기반 툴입니다. 단순한 평면 레이어 검사를 넘어, 진정한 2D/3D 보드 뷰, 호환되는 프로젝트의 스키매틱 및 BOM 검사, 두 거버 세트를 오버레이하여 리비전 간 변경 사항을 하이라이트하는 Gerber Compare 기능을 제공합니다. 설계는 양측 모두 계정을 생성할 필요 없이 시간 제한 링크를 통해 공유할 수 있습니다.

· 하나의 인터페이스에서 강력한 2D 및 3D 시각화

· 설계 리비전 간 차이를 잡아내는 Gerber Compare

· 독립형 뷰어는 설치 또는 가입 불필요

· 내장 DFM(제조성 설계) 규칙 검사 없음

적합한 대상: 풍부한 시각적 리뷰가 필요하거나 설계 반복 중 두 거버 익스포트를 비교하고 싶은 엔지니어.

2. PCBgogo 온라인 거버 뷰어 — 빠른 설치 없는 파일 검사에 최적

PCBgogo의 무료 온라인 거버 뷰어 를 사용하면 거버 및 드릴 파일을 직접 또는 단일 ZIP 아카이브로 브라우저에서 바로 업로드할 수 있습니다. 업로드 후 각 레이어 — 동판, 솔더 마스크, 실크스크린, 드릴 — 를 단계별로 확인하고, 색상 및 렌더 옵션을 점검하며, CAM 소프트웨어 설치 없이 보드가 설계 소프트웨어의 의도대로 보이는지 확인할 수 있습니다. 브라우저에서 작동하므로 회의 사이의 빠른 노트북 검사나 책상에서의 더 철저한 검토 모두에 잘 작동합니다.

· 거버 및 드릴 파일 직접 업로드, 또는 편의를 위한 ZIP 업로드

· 조정 가능한 색상 및 렌더 옵션으로 레이어별 보기

· 계정 또는 소프트웨어 설치 불필요

· 3D 또는 스키매틱 리뷰보다는 빠른 제출 전 검사에 초점을 맞춘 간단한 인터페이스

적합한 대상: 제조 진행 전 거버 익스포트가 올바른지 브라우저 기반으로 빠르게 확인하고 싶은 모든 분 — 특히 주문 과정의 일환으로 견적이나 스펙을 비교 중인 경우에 유용합니다.

3. KiCad GerbView — 최적의 오픈소스 데스크톱 옵션

GerbView는 무료 오픈소스 KiCad EDA 제품군의 일부로 제공되며, 설계가 원래 KiCad에서 작성되었는지 여부와 관계없이 독립형 거버 및 Excellon 드릴 뷰어로 작동합니다. 중립적인 서드파티 렌더러이므로, 파일을 생성한 툴에 대한 교차 검증으로 유용합니다 — GerbView가 CAD 소프트웨어와 동일하게 표시되면, 익스포트가 깨끗했다고 더 확신할 수 있습니다. 최근 KiCad 버전은 렌더링 정확도를 개선했으며, GerbView의 출력을 KiCad 자체 설계 규칙 검사와 더 긴밀하게 연결했습니다.

· 오픈소스 라이선스로 완전히 오프라인 및 무료

· 정확한 RS-274X 및 Excellon 드릴 렌더링

· 원본 EDA 툴과 관계없이 중립적인 2차 의견으로 유용

· 전체 KiCad 제품군 설치 필요; DFM 분석 없음

적합한 대상: KiCad 사용자, 그리고 최종 데스크톱 측 검사를 위해 신뢰할 수 있는 오픈소스 렌더러를 원하는 모든 분.

4. ZofzPCB — 레이어 분리 3D 검사에 최적

ZofzPCB는 독특한 "필링" 인터랙션을 중심으로 구축된 무료 데스크톱 뷰어입니다: 동판, 솔더 마스크, 실크스크린, 부품 레이어를 서로 분리하여 단일 평면 이미지를 보는 대신 3D로 개별 검사할 수 있습니다. 와이어프레임 및 X-ray 스타일 뷰, 보드 회전, 핀·넷·감지된 오류에 대한 리포트도 지원합니다.

· 3D 필링 뷰로 각 레이어를 개별 검사를 위해 분리

· 와이어프레임 및 X-ray 디스플레이 모드

· 핀, 넷, 오류에 대한 요약 리포트 생성

· 데스크톱 전용; 간단한 온라인 업로더보다 학습 곡선이 가파름

적합한 대상: 평면 2D 렌더가 아닌 진정한 3D, 레이어별 보드 검사를 원하는 설계자.

5. Gerbv — 오프라인, IP 보안 검토에 최적

Gerbv는 원래 gEDA 프로젝트에서 시작된 오랜 오픈소스 데스크톱 뷰어로, RS-274X, Excellon 드릴, CSV 픽앤플레이스 파일을 지원합니다. 모든 작업이 업로드 단계 없이 로컬에서 실행되므로, 기밀 유지 이유로 설계가 로컬 머신을 떠날 수 없는 경우에 일반적인 선택입니다.

· 완전히 오프라인 — 어떤 파일도 컴퓨터를 떠나지 않음

· 내장 측정 및 레이어 분석 툴

· 크로스 플랫폼: Windows, Linux, macOS

· 기능적이지만 구식 인터페이스; DFM 또는 3D 뷰 없음

적합한 대상: 업로드가 없는 완전 로컬 뷰어가 필요한 엄격한 기밀 유지 요건의 팀.

6. Tracespace — 클라이언트 사이드 프라이버시에 최적인 오픈소스 렌더러

Tracespace는 viewer.tracespace.io의 브라우저 툴과 개발자가 다른 곳에 임베드할 수 있는 npm 패키지 세트로 제공되는 오픈소스 거버 렌더러입니다. 거버 및 NC 드릴 파일을 브라우저에서 완전히 정밀한 SVG 렌더로 변환합니다 — 변환이 서버가 아닌 클라이언트 사이드에서 이루어지므로 파일이 머신을 떠나지 않습니다. MIT 라이선스이므로 여러 제조사 포털 및 커뮤니티 툴이 내부적으로 Tracespace의 렌더링 엔진을 사용합니다.

· 서버 업로드 단계 없이 파일을 로컬에서 SVG로 변환

· 개별 레이어 토글이 가능한 깔끔한 인쇄 품질의 레이어 렌더

· 오픈소스이며 다른 툴에 임베드 가능

· 3D 뷰 또는 DFM 검사 없음

적합한 대상: 오픈 하드웨어 개발자 및 투명하고 프라이버시 우선의 렌더링 툴을 원하는 모든 분.

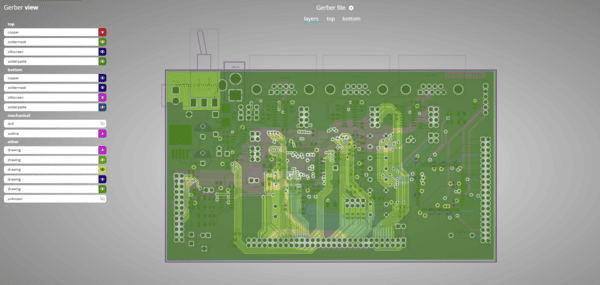

7. GerbLook — 번거로움 없는 원클릭 검사에 최적

GerbLook은 단순함을 중심으로 구축된 심플한 브라우저 기반 뷰어입니다: 거버 파일의 ZIP을 업로드하면 몇 초 안에 각 레이어의 깔끔하고 색상 코딩된 이미지를 렌더링합니다. 데스크톱 및 모바일 브라우저 모두에서 작동하며, 계정이 필요 없고, 대부분의 일반 EDA 툴에서 익스포트한 파일을 받습니다.

· 가입 없는 업로드 후 보기 워크플로우

· 데스크톱 및 모바일 브라우저 모두에서 작동

· 다양한 설계 툴의 익스포트 수용

· 측정 또는 DFM 툴 없이 시각적 검사에만 초점

적합한 대상: 레이어의 빠른 시각적 확인만 원하는 학생, 취미 개발자, 메이커.

8. ViewMate(무료) — 까다롭거나 레거시 파일 읽기에 최적

ViewMate는 PentaLogix의 Windows 데스크톱 뷰어로, PCB 설계자들이 수십 년간 사용해 왔습니다. 무료 버전은 보기 전용입니다 — 레이어 검사, 드릴 데이터 오버레이, 측정, 인쇄가 가능하지만, 편집을 저장하거나 익스포트할 수는 없습니다. 주요 강점은 신뢰성입니다: 최신의 가벼운 뷰어들이 처리하지 못하는 비정상적이거나 잘못된 거버 파일을 올바르게 읽는 것으로 유명합니다.

· 광범위한 거버, Excellon, 레거시 CAM 포맷 읽기

· 측정 툴이 포함된 레이어별 보기

· 무료 티어는 가입이 필요하며 Windows 전용

· 무료 버전에서는 저장/익스포트 불가; 업그레이드 시 편집 및 DFM 추가

적합한 대상: 다른 뷰어가 어려워하는 까다롭거나 비표준 거버 익스포트를 가끔 받는 설계자.

9. GerberLogix — Windows용 최적의 무료 기능 풍부 뷰어

GerberLogix는 독일 CAM 소프트웨어 제조사 EasyLogix의 제품으로, 거버 RS-274X/X2 및 Excellon 드릴 파일용 무료 Windows 데스크톱 뷰어입니다(무료 라이선스는 비상업적 사용을 포함). 임포트 시 파일 유형을 자동 감지하고, 압축 ZIP 파일을 직접 받으며, 레이어별 제어 — 표시, 숨기기, 순서 변경, 색상 변경 — 와 포인트, 객체, 센터 간 거리 측정을 제공합니다. 완성된 뷰는 TIFF, JPG, PNG 또는 BMP 이미지로 익스포트할 수 있습니다.

· 비상업적 용도로 무료, 상업적 작업은 유료 라이선스

· 거버/Excellon 파일 유형 자동 감지 및 ZIP 업로드 수용

· 레이어 순서 변경, 색상 변경 및 포인트 간 측정 툴

· Windows 전용 데스크톱 애플리케이션

적합한 대상: 기본 온라인 업로더보다 더 많은 레이어 제어가 가능한 풍부한 기능의 무료 데스크톱 뷰어를 원하는 Windows 사용자.

10. GerbMagic — 레거시 Protel 포맷 PCB 파일 보기에 최적

GerbMagic은 Bronzware Inc.의 제품으로, 특정 틈새를 중심으로 구축된 Windows 뷰어입니다: 거버 RS-274X 파일과 레거시 Protel ASCII PCB 파일(Protel 버전 1.57~2.8)을 모두 읽으며, 이는 많은 최신 뷰어가 더 이상 지원하지 않는 것입니다. 보기 기능 외에도 이 포맷들을 PostScript, PDF, TIFF, BMP, RID 출력으로 고해상도 변환합니다. 셰어웨어로 배포되며, 계속 사용하려면 라이선스가 필요하기 전까지 무료 실행 횟수가 제한되어 있습니다.

· 표준 거버 RS-274X와 함께 레거시 Protel ASCII PCB 파일 읽기

· PostScript, PDF, TIFF, BMP, RID 포맷으로 변환

· 고해상도 출력, 보관 또는 포토플로팅 요구에 유용

· 라이선스 필요 전까지 무료 사용 제한; Windows 전용

적합한 대상: 다른 최신 뷰어가 읽을 수 없는 오래된 Protel 포맷 PCB 파일을 가끔 열어야 하는 엔지니어.

대부분의 일상적인 검사에는 PCBgogo나 Altium 365 같은 온라인 뷰어가 설치 없이 빠른 답을 제공합니다. 완전히 오프라인 검토가 필요할 때는 KiCad GerbView나 Gerbv 같은 데스크톱 툴을 사용하고, 특히 보드의 3D 레이어별 분석을 원할 때는 ZofzPCB를 사용하십시오.

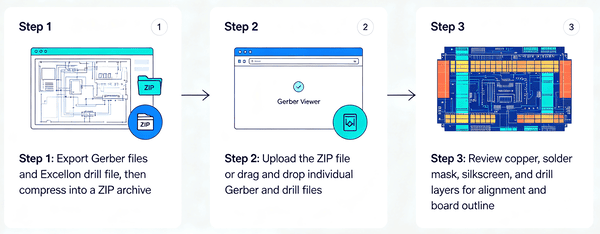

3단계로 온라인에서 거버 파일 여는 방법

온라인으로 거버 파일을 여는 데 특별한 소프트웨어는 필요 없습니다. 대부분의 무료 온라인 뷰어에서 일반적인 프로세스는 동일합니다:

1단계: PCB 설계 소프트웨어에서 거버 파일(및 Excellon 드릴 파일)을 익스포트한 후, 단일 ZIP 아카이브로 압축합니다.

2단계: 브라우저 기반 거버 뷰어를 열고 ZIP 파일을 업로드하거나, 툴이 지원하는 경우 개별 거버 및 드릴 파일을 드래그 앤 드롭합니다.

3단계: 각 레이어 — 동판, 솔더 마스크, 실크스크린, 드릴 — 를 검토하고, 정렬, 색상, 보드 아웃라인을 확인한 후 파일을 제조용으로 준비 완료로 간주합니다.

대부분의 온라인 뷰어는 어떤 파일이 어느 레이어에 속하는지 자동 감지하지만, EDA 프로그램마다 네이밍 규칙이 다르므로 새 툴로의 첫 업로드 시에는 레이어 할당을 수동으로 다시 확인하는 것이 좋습니다.

워크플로우에 맞는 거버 뷰어 선택

undefined

거버 검토 시 PCB 레이아웃 및 조립 고려사항

거버 뷰어는 레이어가 화면에 표시된 후 무엇을 찾아야 하는지 알아야 유용합니다. 파일이 올바르게 열렸는지 확인하는 것 외에도, 제조 전 철저한 검토는 다음을 다루어야 합니다:

· 레이어 순서 및 수 — 모든 동판 레이어, 플레인, 마스크가 의도한 스택업과 일치하는지 확인

· 어퍼처 리스트 — 비정상적이거나 일치하지 않는 어퍼처는 손상되거나 불완전한 익스포트를 나타낼 수 있음

· 드릴-패드 정렬 — 잘못 정렬된 드릴 데이터는 연결 불량의 가장 흔한 원인 중 하나

· 실크스크린-솔더마스크 간격 — 노출된 패드 위에 겹친 실크스크린은 불량 솔더 조인트를 유발할 수 있음

· 보드 아웃라인 및 패널화 마크 — 마운팅 홀, 툴링 스트립, V-스코어링 라인이 예상 위치에 있는지 확인

이러한 문제를 파일이 제조사에 도달하기 전 — 즉 뷰어에서 발견하는 것이, 보드가 생산에서 돌아온 후 발견하는 것보다 훨씬 저렴합니다.

PCBgogo의 역량: 파일 검토부터 완성된 보드까지

PCBgogo의 무료 온라인 거버 뷰어는 제조를 확정하기 직전 순간을 위해 설계되었습니다: 파일을 업로드하고, 모든 레이어가 올바르게 보이는지 확인한 후, 자신감을 가지고 진행하십시오. 이러한 검토 우선 접근 방식은 PCBgogo의 나머지 프로세스에도 이어집니다 — ISO 9001:2015 및 UL 인증 제조, DFM 검사, BGA 및 기타 히든 조인트 부품에 대한 X-ray 검사, 그리고 거버 파일에서 완제품까지 많은 반복 없이 이동해야 하는 보드를 위한 정밀 SMT 조립.

취미 개발자가 첫 KiCad 익스포트를 확인하든 엔지니어가 다층 HDI 설계를 검증하든, 신뢰할 수 있는 거버 뷰어와 해당 파일을 동일한 방식으로 읽는 제조 파트너가 있으면 설계와 납품 사이의 마찰 지점을 하나 더 제거할 수 있습니다.

자주 묻는 질문

무료 거버 파일 뷰어란 무엇인가요?

무료 거버 파일 뷰어는 브라우저 기반 또는 다운로드 가능한 데스크톱 애플리케이션으로, 거버 및 Excellon 드릴 파일을 소프트웨어 비용 없이 PCB의 시각적 이미지로 레이어별로 렌더링하는 툴입니다.

온라인 뷰어에 거버 파일을 업로드하는 것이 안전한가요?

특정 서비스와 설계의 민감도에 따라 다릅니다. 대부분의 취미 및 상업용 설계의 경우, 신뢰할 수 있는 브라우저 기반 뷰어를 사용해도 괜찮습니다. 엄격한 기밀 유지 요건이 있는 설계의 경우, KiCad GerbView나 Gerbv 같은 오프라인 데스크톱 뷰어를 사용하면 업로드 단계를 완전히 피할 수 있습니다. 확신이 없으면 항상 서비스의 프라이버시 정책을 확인하십시오.

소프트웨어 설치 없이 온라인으로 거버 파일을 열 수 있나요?

네. Altium 365 Viewer와 PCBgogo의 온라인 거버 뷰어 같은 온라인 거버 뷰어는 브라우저에서 완전히 실행됩니다 — 파일을 업로드하고 설치 없이 렌더링된 레이어를 볼 수 있습니다.

거버 뷰어와 거버 에디터의 차이는 무엇인가요?

거버 뷰어는 시각적 검사를 위해 파일을 표시만 합니다. 거버 에디터는 기본 데이터를 수정할 수 있게 합니다 — 트레이스 추가, 어퍼처 변경 또는 레이어 직접 조정. 여기서 다룬 대부분의 무료 툴은 완전한 에디터가 아닌 뷰어입니다.

3D 검사에 가장 좋은 무료 거버 뷰어는 무엇인가요?

ZofzPCB는 레이어 필링 기능으로 인해 3D 검사에서 돋보입니다 — 동판, 솔더 마스크, 부품 레이어를 3차원으로 개별적으로 분리하고 검사할 수 있습니다. Altium 365 Viewer도 스키매틱 및 BOM 뷰와 함께 견고한 3D 보드 시각화를 제공합니다.
