인쇄회로기판(PCB)을 설계할 때 가장 중요한 단계 중 하나는 기판의 크기를 정확하게 결정하는 것입니다. 크기는 PCB의 기능과 성능뿐만 아니라 제조 공정에도 영향을 미칩니다. 이 가이드에서는 PCB에 적합한 크기를 선택하는 방법과 이 과정에서 거버 파일의 중요성을 살펴보겠습니다.

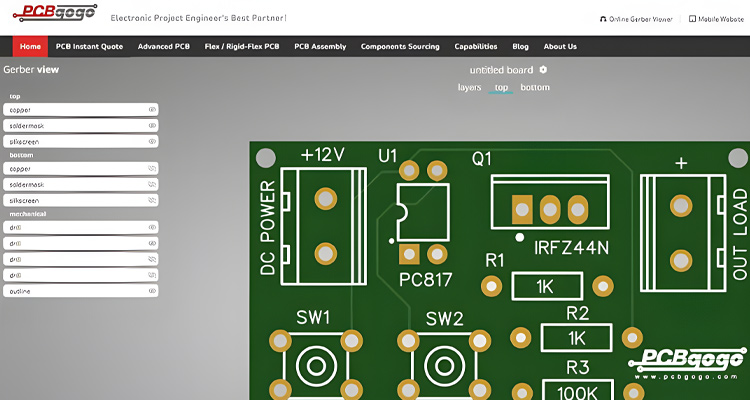

우리는 다음의 중요한 역할을 이해합니다.거버 파일 저희는 PCB 제조 공정에서 중요한 역할을 담당하며, 설계부터 제작까지 고객에게 원활한 경험을 제공하기 위해 노력합니다. 저희 플랫폼은 거버 파일 업로드 및 검증을 위한 사용자 친화적인 도구를 제공하여 고객이 손쉽게 설계를 제조에 제출할 수 있도록 지원합니다.

최첨단 시설과 고급 제조 역량을 바탕으로, 단순한 단층 기판부터 복잡한 다층 설계에 이르기까지 다양한 크기와 복잡성의 기판을 제작할수 있습니다.

또한, PCBGOGO는 다양한 기판 재질, 표면 마감, 솔더 마스크 색상 등 폭넓은 맞춤 제작 옵션을 제공하여 고객이 특정 요구 사항에 맞춰 PCB를 설계할수 있도록 지원합니다. 품질, 효율성, 그리고 고객 만족을 최우선으로 생각하는 PCBGOGO는 모든 PCB 제작 요구 사항을 충족하는 믿을 수 있는 파트너입니다.

PCB 크기 이해하기:

거버 파일의 구체적인 내용을 살펴보기 전에 PCB 치수의 중요성을 이해하는 것이 필수적입니다. PCB 치수는 보드의 전체 크기를 결정하는 길이와 너비를 말합니다. 이러한 치수는 PCB의 형태와 용도에 맞는 크기를 결정하는 데 매우 중요합니다. 다음과 같은 요소들이 영향을 미칩니다.

·  사용 가능한 공간

·  구성 요소 배치

 · 기계적 제약

이러한 모든 요소들이 PCB의 크기를 결정하는데 영향을 미칩니다.

거버 파일의 중요성:

거버 파일은 PCB 제조 업계에서 PCB 설계 정보를 제작 시설에 전달하는 데 사용되는 표준 파일 형식입니다. 이 파일에는 다음과 같은 자세한 지침이 포함되어 있습니다.

•  PCB 제작 공정

•  구리 트레이스의 배치

•  솔더 마스크, 실크스크린

•  구멍을 뚫으세요.

올바른 형식의 거버 파일은 제조 과정에서 PCB 설계를 정확하게 재현할수 있도록 보장합니다.

적절한 보드 크기 선택하기:

기능 요구사항 정의: 먼저 PCB의 기능 요구사항을 정의하십시오. 통합해야 할 부품, 원하는 회로 구성, 그리고 특정 성능 기준을 고려하십시오.

기계적 제약 조건을 고려하십시오:  PCB가 설치될 인클로저 또는 하우징으로 인해 발생하는 기계적 제약 조건을 고려해야 합니다. PCB의 크기가 지정된 공간 내에서 적절하게 장착 및 정렬될 수 있도록 해야 합니다.

레이아웃 최적화: 신호 무결성 및 열 관리를 유지하면서 PCB의 전체 크기를 최소화하도록 부품 및 트레이스의 레이아웃을 최적화합니다. 소형화된 설계는 재료 및 제조 비용 측면에서 비용 절감으로 이어지는 경우가 많습니다.

제조 공차를 고려한 여유 공간 확보:  PCB 치수를 결정할 때는 제조 공차를 고려하는것이 필수적입니다. 구리 에칭 정확도 및 드릴 홀 정렬과 같은 제조 공정상의 변동을 감안하여 충분한 여유 공간을 확보하십시오.

제조업체 지침 검토: 선택한 PCB 제조업체에서 제공하는 권장 보드 크기 및 제조 역량에 대한 지침을 참조하십시오. 제조업체마다 제약 조건 및 권장 사항이 다를 수 있습니다.

PCB가 최종 제품에 완벽하게 통합되도록 하려면 다음 요소를 고려하십시오.

•  보드 크기를 제조업체의 역량에 맞춰 조정하십시오.

•  제품의 치수 비율을 조정하세요.

•  돌출부 없이 꼭 맞는지 확인하십시오.

•  두께와 부품 간격을 고려하십시오.

•  필수적인 드릴 구멍과 장착 지점을 수용합니다.

거버 파일 생성 중:

PCB 크기가 확정되면 다음 단계는 제조에 필요한 거버 파일을 생성하는 것입니다. 대부분의 PCB 설계 소프트웨어는 거버 파일 생성을 위한 내장 도구를 제공합니다. 다음 단계를 따라 거버 파일을 생성하세요.

1. 거버 파일 내보내기:

PCB 설계 소프트웨어의 내보내기 기능을 사용하여 Gerber 파일을 생성하십시오. 구리 트레이스, 솔더 마스크, 실크스크린 및 드릴 홀을 포함한 모든 필수 레이어가 내보내기 파일에 포함되었는지 확인하십시오.

2. 파일 확인:

거버 파일을 제조업체에 보내기 전에 거버 뷰어 도구를 사용하여 파일을 검증하는 것이 매우 중요합니다. 이를 통해 파일 형식이 올바른지, 오류나 불일치가 없는지 확인할수 있습니다.

3. 제작 관련 참고 사항을 포함하십시오:

거버 파일과 함께 제조업체에 상세한 제작 지침을 제공하십시오. 기판 재질, 두께, 표면 마감, 특별 요구 사항 또는 지침과 같은 정보를 포함하십시오.

4. 인기 있는 PCB 설계 소프트웨어 도구:

키카드오픈 소스 소프트웨어로, 회로도 작성, 레이아웃 및 거버 파일 생성을 제공합니다. 여러 장의 회로도를 작성할수 있고 PCB 크기에 제한이 없어 사용하기 편리합니다.

Altium Designer:  시뮬레이션과 같은 고급 기능을 갖춘 전문가용 설계 도구 모음입니다. 통합 설계 환경을 제공하여 협업과 생산성 향상에 이상적입니다.

Eagle:  오토데스크에서 개발한 이 소프트웨어는 사용자 친화적이며 방대한 부품 라이브러리와 강력한 설계 규칙 검사 기능을 제공합니다. 취미 활동가, 스타트업 및 소규모 기업에 이상적입니다.

이러한 소프트웨어 도구는 제조용 거버 파일 생성 등 PCB 설계 및 개발을 위한 다양한 기능과 역량을 제공합니다.

결론:

PCB의 최적 성능, 기능 및 제조 용이성을 보장하려면 올바른 치수를 선택하는 것이 필수적입니다. 거버 파일의 중요성을 이해하고 PCB 설계 모범 사례를 따르면 치수 선택 및 제작 과정을 성공적으로 진행하여 궁극적으로 특정 요구 사항에 맞춘 고품질 PCB를 제작할수 있습니다.
