GPU PCB: 구조, 기능 및 설계 완벽 가이드

주요 정의     주요 정의 GPU PCB는 그래픽 처리 장치(GPU), 메모리 모듈, 전력 공급 회로를 실장하면서 이들 사이의 초고속 신호를 라우팅하도록 설계된 다층 인쇄 회로 기판입니다. 소비자용 그래픽 카드는 일반적으로 6~14층을 사용하는 반면, NVIDIA H100 또는 GB200과 같은 가속기를 지원하는 AI 서버급 보드는 20~40층 이상, 초저손실 라미네이트, 전층(any-layer) HDI 구조가 필요하여 수 테라비트의 인터커넥트와 700W를 초과하는 전력 부하를 지원합니다.

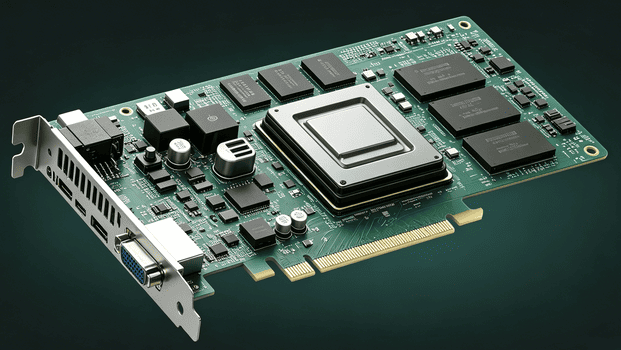

그래픽 카드에서 히트싱크를 분리하면 그 아래의 칩은 장착된 기판에 비해 거의 부수적으로 보입니다. 그 기판은 GPU 자체가 인정받는 것보다 더 많은 엔지니어링 작업을 수행하고 있습니다.

이 가이드에서는 GPU PCB가 실제로 무엇을 하는지, 어떻게 설계되고 제작되는지, 소비자용 보드와 AI 서버 보드가 어디에서 달라지는지, 그리고 게이밍 카드용 보드와 가속기 랙용 보드를 구분하는 요소가 무엇인지 다룹니다.

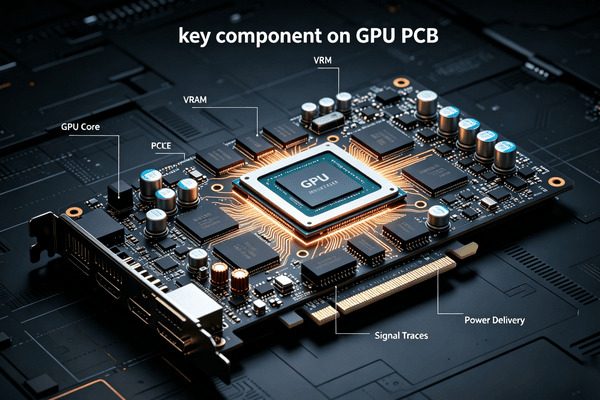

GPU PCB의 주요 구성 요소

현대 GPU 보드는 안정성, 성능 또는 통신을 각각 담당하는 여러 기능 블록을 통합합니다.

1. GPU 코어 (그래픽 프로세서)

GPU 다이는 중앙 연산 엔진입니다. 렌더링, AI 추론 또는 행렬 연산과 같은 병렬 워크로드를 실행합니다. PCB가 제공하는 안정적인 전력 공급과 고속 메모리 액세스에 크게 의존합니다.

2. VRAM (비디오 메모리)

GDDR6 또는 GDDR6X 메모리 칩은 텍스처, 프레임 버퍼, 연산 데이터를 저장합니다. 이 칩들은 트레이스 길이와 신호 지연을 최소화하기 위해 GPU 가까이 배치됩니다. 메모리 라우팅은 PCB 설계에서 가장 임피던스에 민감한 부분 중 하나입니다.

3. VRM (전압 레귤레이터 모듈)

VRM은 12V 입력 전력을 GPU와 메모리에 필요한 여러 저전압 레일로 변환합니다. MOSFET, 인덕터(초크), 커패시터로 구성됩니다.

잘 설계된 VRM은 전압 리플을 줄이고 지속 부하에서 안정성을 향상시킵니다. 부실한 VRM 설계는 일반적으로 최대 전력 소비 시 스로틀링이나 시스템 크래시를 초래합니다.

4. 클록 및 제어 IC

이 칩들은 타이밍, 전압 모니터링, 시스템 제어를 관리합니다. GPU 코어, 메모리, PCIe 인터페이스 간의 동기화를 보장합니다.

5. PCIe 인터페이스

PCIe 엣지 커넥터는 GPU와 호스트 CPU 간의 데이터 통신을 제공합니다. 고속 레인은 엄격한 임피던스 제어와 최소한의 신호 손실이 필요합니다.

6. 보조 전원 커넥터

현대 GPU는 8핀, 12핀 또는 12VHPWR 커넥터를 사용하여 PCIe 슬롯 한계를 넘는 추가 전력을 공급합니다. 이 입력은 VRM 네트워크로 직접 연결됩니다.

GPU PCB의 실제 역할

1. GPU PCB의 핵심 기능

GPU PCB는 단순한 실장 표면이 아니라, 그래픽 카드를 작동시키는 네 가지 고유한 기능을 수행합니다. 각 기능이 실제로 무엇을 하는지 살펴보겠습니다.

2. 부품 고정

기판은 GPU 다이, 메모리 칩, 전압 레귤레이터 회로, 디스플레이 커넥터, 지원 제어 칩을 포함한 모든 중요 부품이 배치되고 전기적으로 연결되는 물리적 표면을 제공합니다. 안정적인 실장 표면 없이는 어떤 부품도 고속 신호 라우팅에 필요한 정밀한 위치를 유지할 수 없습니다.

3. 신호 전송 및 통신

기판에 에칭된 구리 트레이스는 GPU와 카드의 다른 모든 구성 요소 간에 데이터를 전달합니다. 이 트레이스가 GPU가 명령을 가져오고 메모리 칩과 데이터를 기가헤르츠 수준의 클록 속도에 맞춰 교환할 수 있게 합니다.

4. 전력 분배 및 공급

기판에 내장된 전압 레귤레이터 모듈은 입력 전력을 GPU와 메모리 칩이 스로틀링 없이 작동하는 데 필요한 깨끗하고 안정적인 전압 레일로 변환합니다. 잘못 설계된 전력 공급 네트워크는 높은 부하에서 불안정성이나 성능 저하로 나타납니다.

5. 구조적 지지

기판의 재료와 구조는 카드가 설치, 운송 및 장착된 히트싱크의 물리적 스트레스를 견딜 수 있는 충분한 강성을 제공합니다. FR4 유리 섬유는 강도, 비용, 전기적 성능의 균형을 맞추기 때문에 이를 위한 표준 기판으로 남아 있습니다.

GPU PCB 설계 고려 사항 (중요하지만 종종 간과됨)

GPU PCB 설계는 단순한 부품 라우팅이 아닙니다. 신호 무결성, 열 동작, 제조 가능성을 포함하는 다변수 최적화 문제입니다.

1. 스택업 설계

층 수는 라우팅 밀도와 전력 요구 사항에 따라 결정됩니다:

· 4~6층: 보급형 GPU

· 8~14층: 메인스트림~하이엔드 GPU

· 20~40층 이상: AI 가속기 및 서버 보드

각 추가 층은 신호 라우팅, 접지 복귀 경로 또는 전력 분배를 지원합니다.

2. 임피던스 제어

고속 신호(PCIe, GDDR, NVLink)는 제어된 임피던스 트레이스가 필요하며, 일반적으로 50Ω 단일 종단 또는 100Ω 차동입니다.

유전체 두께나 동박 무게의 작은 변화도 높은 주파수에서 신호 타이밍에 영향을 줄 수 있습니다.

3. 전력 무결성 설계

GPU 전력 공급은 매우 과도적입니다. 부하는 유휴 상태에서 마이크로초 내에 수백 암페어로 점프할 수 있습니다.

주요 설계 관행은 다음과 같습니다:

· 다중 위상 VRM 분배

· GPU 패드 근처의 디커플링 커패시터 배치

· 낮은 저항 전류 경로를 위한 넓은 구리 플레인

4. 열 인식 레이아웃

열은 GPU 다이에서만 발생하지 않습니다. VRM과 메모리 모듈도 상당한 열 부하를 생성합니다.

좋은 PCB 설계:

· VRM을 공기 흐름 경로에 분산 배치

· 고손실 부품의 군집 회피

· 열 발생 구역 아래에 열 비아 사용

5. 재료 선택

표준 FR4는 소비자용 보드에 적합하지만, 고속 AI 시스템에는 다음이 필요합니다:

· 저손실 또는 초저손실 라미네이트

· 온도에 걸쳐 안정적인 유전 상수(Dk)

· 신호 무결성을 위한 낮은 손실 계수(Df)

AI 서버 PCB는 이러한 이유로 종종 FR4를 완전히 배제합니다.

6. 제조 가능성 (DFM 현실 점검)

시뮬레이션에서 작동하는 설계도 다음과 같은 경우 생산에서 실패할 수 있습니다:

· 비아 종횡비가 너무 공격적임

· 층 정렬 공차가 너무 엄격함

· 스택업 전반에 구리 균형이 불균일함

제조 설계(DFM)는 특히 20층 이상의 HDI 보드에서 매우 중요합니다.

AI 서버 PCB가 근본적으로 다른 이유

AI 서버 보드는 게이밍 PCB를 단순히 확대한 것이 아닙니다. 완전히 다른 제약 조건을 도입합니다:

1. 신호 밀도

수 테라비트 인터커넥트는 훨씬 더 많은 라우팅 층과 더 엄격한 결합 제어가 필요합니다.

2. 전력 규모

가속기당 700W 이상은 극한의 전류 처리와 중복 전원 플레인이 필요합니다.

3. 재료 비용

초저손실 라미네이트는 표준 FR4보다 몇 배 더 비쌀 수 있으며, 종종 보드 비용의 주요 부분을 차지합니다.

4. 신뢰성 요구 사항

서버 보드는 제한된 공기 흐름과 높은 주변 온도의 랙 환경에서 전체 부하로 지속적으로 작동할 것이 요구됩니다.

성능 계층별 GPU PCB 차이점

GPU PCB 설계는 주로 층 수, VRM 복잡성, 재료 요구 사항에 따라 확장되며, 각 계층은 전력 안정성과 고속 신호 무결성에 대한 증가하는 요구를 반영합니다.

소비자 보드에서 AI 서버 보드로의 점프는 점진적이지 않습니다. 이는 다른 제조 문제이며, 그렇기 때문에 소싱 전략이 계층에 맞춰져야 합니다.

GPU 및 AI 서버 PCB 프로젝트에 PCBgogo와 협력해야 하는 이유

GPU 보드, 특히 AI 가속기 워크로드용으로 제작된 보드를 소싱한다는 것은 20층 이상에서 정렬을 유지하고, 박리 없이 초저손실 라미네이트를 처리하며, 700W 칩이 수년간 안정적으로 작동할 수 있을 만큼 깨끗한 BGA 조립을 수행할 수 있는 제조업체와 협력하는 것을 의미합니다. 이 중 하나라도 잘못되면 보드 재스핀으로 이어지고, AI 가속기 프로젝트에서의 보드 재스핀은 한 분기를 잃는 비싼 방법입니다.

PCBgogo 에서는 이러한 까다로운 GPU 및 AI 서버 작업을 위해 특별히 제작된 고층 다층 및 HDI 보드를 제조하며, 높은 부품 밀도 설계 전반에 걸쳐 엄격한 임피던스 공차와 깨끗한 BGA 조립을 유지하는 데 필요한 공정 제어를 갖추고 있습니다. 당사의 생산 및 검사 워크플로는 일관된 보드 품질과 신뢰할 수 있는 납기 중심으로 구축되어 있어, 속도와 지속 부하에서 실제로 성능을 발휘하는 보드 사이에서 선택할 필요가 없습니다. GPU PCB 또는 AI 서버 PCB 프로젝트를 소싱 중이시라면, 무엇을 구축하고 계신지 알려주시면 당사 팀이 맞춤형 제조 계획과 견적을 제공해 드리겠습니다.

최종 요점

GPU PCB는 단순한 실장 표면이 아니라, 칩이 정격 성능을 실제로 달성할 수 있는지 여부를 결정하는 신호, 전력, 열 백본입니다. GPU가 소비자 카드에서 AI 가속기 영역으로 확장됨에 따라 층 수, 재료, 제조 정밀도도 함께 확장되므로, 제조 파트너를 계층에 맞추는 것이 설계 자체만큼 중요합니다.

자주 묻는 질문

GPU PCB와 AI 서버 PCB의 차이점은 무엇인가요?

소비자용 GPU PCB는 일반적으로 표준 또는 중간 손실 라미네이트에 4~14층으로 단일 그래픽 카드용으로 제작됩니다. H100 또는 GB200과 같은 가속기를 지원하는 AI 서버 PCB는 초저손실 재료에 20~40층 이상으로 제작되어, GPU 랙 전반에 걸쳐 수 테라비트 인터커넥트와 훨씬 더 높은 전력 부하를 처리하도록 구축됩니다.

AI 서버 PCB가 게이밍 GPU 보드보다 훨씬 더 많은 층이 필요한 이유는 무엇인가요?

AI 가속기 보드는 여러 GPU와 스위치 간에 NVLink와 같은 초고속 인터커넥트를 라우팅하며, 해당 데이터 속도에서 신호 무결성을 유지하는 데 필요한 각 추가 신호 플레인, 전원 플레인, 접지 플레인이 스택업에 또 하나의 층을 추가합니다.

VRM이란 무엇이며 GPU PCB에서 왜 중요한가요?

VRM(전압 레귤레이터 모듈)은 입력 전력을 GPU가 불안정 없이 작동하는 데 필요한 안정적인 전압 레일로 변환합니다. 취약하거나 불충분한 VRM 설계는 전압 리플을 유발하여 지속 부하에서 성능을 스로틀링하거나 크래시를 일으킬 수 있습니다.

AI 서버 PCB가 표준 보드보다 제곱미터당 비용이 훨씬 더 많이 드는 이유는 무엇인가요?

비용 증가는 층 수뿐만 아니라 재료 등급에서 비롯됩니다. AI 서버 보드에 사용되는 초저손실 라미네이트는 표준 FR4보다 6배에서 20배 더 비쌀 수 있으며, 각 추가 층마다 자체 적층, 드릴링, 도금 비용이 추가됩니다.

더 높은 층 수가 항상 더 나은 GPU 성능을 의미하나요?

직접적으로는 아닙니다. 층 수는 고성능 GPU가 필요로 하는 신호 라우팅, 전력 공급, EMI 제어를 지원하지만, 성능은 궁극적으로 칩 자체에 달려 있으며, PCB는 칩이 정격 속도에 안정적으로 도달할 수 있게 하는 기반 역할을 합니다.
