GPU PCB란? 설계, 레이어, 전원 및 제조 설명

그래픽 카드를 열어본 적이 있다면 가장 먼저 눈에 띄는 것은 PCB입니다. 칩, 커패시터 및 구리 트레이스로 덮인 조밀한 다층 기판입니다. 복잡해 보이는 이유는 실제로 복잡하기 때문입니다. GPU PCB는 GPU 다이의 수동적 캐리어가 아닙니다. 전력 공급, 신호 라우팅, 방열 및 고속 메모리 통신을 동시에 관리하는 능동적 엔지니어링 시스템입니다.

맞춤형 AI 가속기를 설계하는 엔지니어, GPU 분해를 평가하는 하드웨어 매니아 또는 서버 인프라용 기판을 조달하는 구매 팀이든, GPU PCB가 실제로 무엇을 하는지, 그리고 잘 제작된 것과 평범한 것을 구분하는 요소가 무엇인지 이해하는 것이 중요합니다. 이 기사에서는 체계적으로 설명합니다.

GPU 대 CPU: 실리콘 차이가 PCB를 완전히 바꾸는 이유

GPU PCB가 왜 그런 방식으로 제작되는지 이해하려면 GPU가 CPU와 실제로 어떻게 다른지부터 시작하는 것이 좋습니다.

CPU는 순차적, 저지연 작업을 위해 설계되었습니다. 일반적으로 8~32개의 강력한 코어를 가지며, 각 코어는 단일 스레드 명령을 가능한 한 빠르게 실행하도록 최적화되어 있습니다. 높은 캐시 용량, 분기 예측 및 비순차적 실행이 모두 이 목표에 기여합니다. CPU는 본질적으로 단거리 주자입니다.

GPU는 반대의 접근 방식을 취합니다. 수천 개의 더 작고 단순한 코어가 병렬로 실행됩니다. NVIDIA H100과 같은 현대 데이터 센터 GPU는 16,000개 이상의 CUDA 코어를 보유하고 있습니다. 단거리 주자가 아닌 계주에서 헤엄치는 것과 같습니다. 수천 개의 스레드가 동시에 실행됩니다. 이 아키텍처는 GPU가 행렬 곱셈, 이미지 렌더링 및 AI 모델 훈련에 매우 효과적인 이유이며, 이 모든 작업은 고도로 병렬화 가능합니다.

이러한 아키텍처 차이는 근본적으로 다른 PCB 요구사항을 만듭니다:

참고: GPU PCB는 동급 CPU 기판보다 훨씬 더 많은 전력을 이동하고, 더 많은 신호를 배선하며, 더 많은 열을 방출해야 합니다. 그럼에도 폼 팩터는 종종 크게 다르지 않습니다.

GPU PCB란 무엇인가?

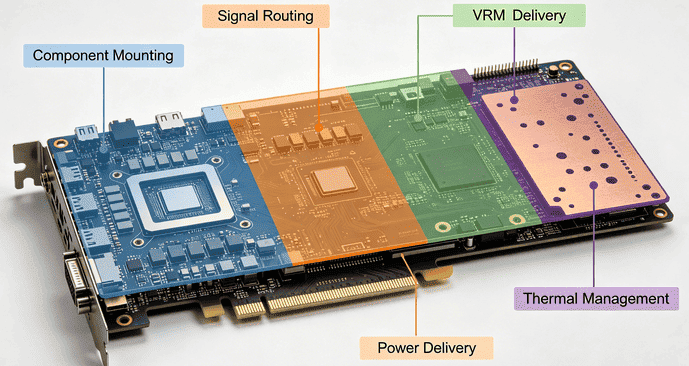

GPU PCB(그래픽 처리 장치 인쇄회로기판)는 그래픽 카드 또는 AI 가속기 모듈의 물리적 및 전기적 기반 역할을 하는 다층 회로 기판입니다. 단순한 장착 표면이 아니라 네 가지 고유한 작업을 동시에 수행하는 통합 시스템입니다:

• 부품 장착: GPU 다이(BGA 패키지), VRAM 칩, VRM, 커패시터, 커넥터 및 지원 IC가 모두 기판에 직접 납땜됩니다.

• 신호 배선: 수천 개의 트레이스가 GPU와 메모리, PCIe 인터페이스, 디스플레이 출력 및 전원 관리 회로 간에 데이터를 전달합니다.

• 전력 공급: 전용 전원 레이어와 전압 조정기 모듈(VRM)이 입력 전압을 변환하고 GPU 다이, 메모리 및 주변 회로에 올바른 전압 레벨로 분배합니다.

• 열 관리: 구리 채움, 서멀 비아 및 기판 두께가 함께 발열 부품에서 방열판 또는 냉각 솔루션으로 열을 이동시키는 데 도움을 줍니다.

레이어 수는 GPU 등급에 따라 크게 다릅니다. 엔트리 레벨 소비자 카드는 일반적으로 4~6층을 사용합니다. 주류 게이밍 GPU는 8~10층을 사용합니다. 고급 애호가 카드와 워크스테이션 기판은 12층까지 사용합니다. AI 가속기 카드 및 데이터 센터 GPU 모듈(NVIDIA H100 SXM 또는 AMD Instinct MI300X 등)은 HBM(고대역폭 메모리) 인터페이스의 극한 배선 밀도를 처리하기 위해 HDI(고밀도 상호 연결) 마이크로비아 기술과 함께 일반적으로 20~28층을 사용합니다.

레이어와 전력 공급이 함께 작동하는 방식

GPU PCB 설계에서 가장 오해받는 측면 중 하나는 레이어 적층 구조가 전력 성능과 어떻게 관련되는지입니다. 더 많은 레이어는 단순히 더 많은 배선 공간을 의미하는 것이 아니라 깨끗한 전력 분배와 저인덕턴스 접지 리턴 경로를 위한 전용 평면을 생성하는 것을 의미합니다.

일반적인 10층 GPU PCB에서 적층 구조는 다음과 같을 수 있습니다:

VRM 섹션은 전원이 기판에 들어오는 곳입니다. 고전류 위상은 12V 입력을 현대 GPU 다이가 실제로 작동하는 1.0~1.1V로 변환합니다. 각 VRM 위상은 MOSFET, 인덕터 및 디커플링 커패시터로 구성됩니다. 더 많은 위상은 더 부드럽고 리플이 적은 전력 공급을 의미하며, 이는 부하 상태에서 GPU 안정성에 매우 중요합니다. 고급 기판은 **16~24개의 전원 위상**을 사용하고, 보급형 기판은 6~8개를 사용할 수 있습니다.

두 가지 가장 어려운 문제: 열 관리와 신호 무결성

1. 열 관리

400W를 소비하는 GPU는 약 400W의 열을 발생시킵니다. PCB가 이 모든 것을 자체적으로 방출할 수는 없지만 열 경로의 중요한 부분입니다. 내부 평면의 구리 채움은 열을 측면으로 확산시킵니다. 서멀 비아(GPU 및 VRM 부품 아래의 소형 도금 스루홀 어레이)는 열을 수직으로 방열판이나 백플레이트로 전도합니다. 서멀 비아가 많을수록 접합부에서 주변까지의 열 저항이 낮아집니다.

기판 재료도 여기서 중요합니다. 표준 FR-4의 열전도율은 약 0.3 W/m·K입니다. 고Tg FR-4는 지속적인 고온에서 열 안정성을 개선합니다. 일부 AI 가속기 설계는 더 나은 열 성능과 고속 신호에 필요한 제어된 유전체 특성을 결합한 하이브리드 라미네이트로 전환됩니다.

2. 신호 무결성

GDDR6X 메모리는 핀당 최대 24 Gbps의 데이터 속도로 작동합니다. 이러한 속도에서 PCB 트레이스는 더 이상 단순한 와이어가 아니라 전송선처럼 동작합니다. 임피던스 불일치, 비아 스텁 또는 트레이스 길이 편차는 데이터를 손상시키는 반사를 유발합니다.

GPU PCB의 주요 신호 무결성 관행:

• 임피던스 제어: GDDR6X 트레이스는 일반적으로 40~50Ω 단일 종단 또는 80~100Ω 차동으로 배선됩니다. 트레이스 폭과 유전체 두께는 모든 패널에서 정밀하게 제어되어야 합니다.

• 길이 정합: 메모리 인터페이스 내의 모든 데이터 레인은 GPU에 동시에 도달하도록 동일한 전기 길이의 수천 분의 1인치 이내여야 합니다.

• 비아 최소화: 각 비아는 기생 인덕턴스와 커패시턴스를 추가합니다. 고급 기판은 고주파에서 반사를 유발하는 비아 스텁을 제거하기 위해 블라인드/매립 비아 또는 백 드릴링을 사용합니다.

• 기준 평면 연속성: 신호 트레이스는 기준 접지 평면의 간격을 교차해서는 안 됩니다. 이는 리턴 경로를 차단하고 EMI를 생성합니다.

GPU PCB 제조 공차가 타협될 수 없는 이유 및 공급업체에서 찾아야 할 사항

GPU PCB는 완벽하게 설계될 수 있지만 제조업체가 설계가 요구하는 공차를 유지할 수 없다면 생산에서 실패할 수 있습니다. 이는 일반적인 PCB 제조와 고급 다층 제조 간의 격차가 매우 명확해지는 지점입니다.

GPU PCB 생산에서 가장 일반적인 고장 모드는 다음과 같습니다:

• 라미네이션 중 유전체 두께 불일치로 인한 ±10% 초과 임피던스 드리프트

• HDI 빌드에서 레이저 드릴 파라미터 제어 부족으로 인한 마이크로비아 균열

• 층간 정렬 오류로 인한 블라인드 비아 정렬 불량 및 개방 회로

• 저Tg 재료가 고Tg 사양으로 대체될 때 열 사이클링 하에서의 박리

이러한 문제를 방지하려면 제조업체가 단순한 장비 보유가 아닌 진정한 HDI 역량을 갖추어야 합니다. 검증된 공정 제어에는 각 빌드업 사이클에서 정렬 검증이 포함된 순차적 라미네이션, TDR(시간 영역 반사 측정) 테스트를 표준 출력으로 하는 제어된 임피던스 제조, 내부 레이어 정렬 및 BGA 비아 무결성에 대한 AOI 및 X-레이 검사, 그리고 인증된 고Tg 및 저손실 라미네이트 처리가 포함됩니다.

GPU 하드웨어 또는 AI 가속기 카드를 개발 중이며 위 요구사항을 충족할 수 있는 제조 파트너를 찾는 팀에게 PCBgogo는 매우 신뢰할 수 있는 선택입니다. 당사는 HDI 마이크로비아 역량, ±5%의 엄격한 임피던스 제어 공차, IPC Class 2/3 검사 표준 완전 준수를 갖춘 최대 40층 다층 PCB 제조를 제공합니다. 당사의 제조 공정은 GPU 및 AI 서버 설계의 높은 레이어 수와 엄격한 공차 요구사항에 매우 적합합니다. 초기 프로토타입 개발 중이든 대량 생산으로 확장 중이든, 당사는 프로젝트의 모든 단계에서 일관된 품질, 안정적인 성능 및 제조 정밀도를 제공하기 위해 최선을 다하고 있습니다.

AI 서버의 GPU PCB: 요구사항이 어떻게 확장되는가

소비자 및 워크스테이션 GPU PCB는 복잡합니다. AI 서버 GPU PCB는 완전히 다른 범주에 속합니다.

데이터 센터 환경에서 NVIDIA H100 NVL 또는 AMD Instinct MI300X와 같은 GPU 모듈은 여러 GPU, NVLink 또는 Infinity Fabric 상호 연결, PCIe Gen 5 스위칭 및 서버 트레이당 5kW를 초과하는 총 시스템 부하에 대한 고밀도 전력 공급을 동시에 지원해야 하는 서버 베이스보드 PCB에 장착됩니다.

AI 서버 기판의 PCB 수준 요구사항:

• 레이어 수: 20~28+층이 표준입니다. 4,000+ 볼이 있는 패키지 아래의 BGA 배선을 관리하기 위해 일반적으로 HDI 순차 빌드업이 필요합니다.

• 전력 공급: 48V 버스 전원 아키텍처가 대전류 분배 트레이스의 I²R 손실을 줄이기 위해 점점 더 채택되고 있습니다.

• 열 인터페이스: 직접 액체 냉각 루프와 베이퍼 챔버가 PCB와 인터페이스합니다. 기판 레이아웃은 콜드 플레이트 풋프린트와 유체 경로를 수용해야 합니다.

• 신호 속도: PCIe Gen 5(32 GT/s) 및 NVLink 4.0(900 GB/s 양방향)은 백 드릴링된 비아, 초저손실 라미네이트(Dk ≤ 3.5, Df ≤ 0.004) 및 정밀한 길이 정합 배선이 필요합니다.

WiseGuy Research(2025년)의 시장 조사에 따르면 AI 서버용 PCB 부문은 2024년 25억 2천만 달러로 평가되었으며, 2035년까지 78억 달러에 도달할 것으로 예상되며, 연평균 성장률은 약 10.9%입니다. 고성능 컴퓨팅은 글로벌 AI 훈련 인프라의 지속적인 구축에 힘입어 가장 빠르게 성장하는 응용 분야입니다.

결론

GPU PCB는 수동적 기판이 아닌 GPU 성능의 모든 측면에서 능동적 참여자입니다. 레이어 수는 배선 밀도와 전원 평면 품질을 결정합니다. VRM 설계는 전력이 얼마나 깨끗하게 다이에 도달하는지 결정합니다. 신호 무결성 구현은 메모리 인터페이스가 정격 속도로 실행되는지 또는 부하에서 성능이 저하되는지 결정합니다. 열 설계는 기판이 지속적인 고전력 작동에서 얼마나 오래 생존하는지 결정합니다.

GPU 아키텍처가 계속해서 더 높은 전력 범위, 더 넓은 메모리 버스 및 더 빠른 상호 연결을 추진함에 따라 그 아래의 PCB도 동기화되어 진화해야 합니다. 설계와 제조 모두에서 이를 올바르게 수행하는 것이 사양대로 작동하는 하드웨어와 그렇지 않은 하드웨어를 구분합니다.
