DIY 전자공학: 자신만의 회로를 만드는 완벽한 기술 가이드

첫 DIY 전자공학 프로젝트를 만드는 것은 간단하게 느껴질 수 있습니다 — 몇 개의 부품을 연결하고, 코드를 업로드하고, 그것이 살아 움직이는 것을 지켜보세요. 하지만 LED가 켜지지 않거나, 센서가 예상치 못한 값을 읽거나, 회로가 한 번 작동했다가 다음에 실패하면 어떻게 될까요?

성공적인 전자공학 프로젝트는 단순히 다이어그램을 복사하는 것이 아니라 배선 뒤의 기초를 이해하는 데 기반을 둡니다. 이 가이드는 문제를 해결하고, 더 나은 회로를 설계하고, 간단한 실험에서 신뢰할 수 있는 DIY 전자공학 프로젝트로 나아가는 데 필요한 필수 개념, 부품, 도구, 프로토타이핑 방법을 다룹니다. 전자공학의 더 튼튼한 기초를 쌓고, 일반적인 실수를 피하며, 아이디어를 자신 있게 작동하는 회로로 전환하는 데 도움이 될 것입니다.

DIY 전자공학이 실제로 포함하는 것

DIY 전자공학은 완성된 기기를 구매하는 대신 회로를 직접 설계, 배선, 프로그래밍하는 모든 프로젝트를 포괄합니다. 이는 엄청난 복잡성 범위에 걸쳐 있습니다: 코인 셀에 연결된 단일 LED, 온도 센서를 읽고 데이터를 로깅하는 마이크로컨트롤러, 배터리 관리 시스템을 실행하는 커스텀 PCB. 이 모든 것을 하나로 묶는 것은 특정 프로젝트가 아니라 반복 가능한 프로세스입니다: 회로가 전기적으로 무엇을 해야 하는지 이해하고, 그 전기적 요구사항을 충족하는 부품을 선택하고, 작동하는 프로토타입을 구축하고, 수학이 예측한 대로 동작하는지 검증하는 것입니다.

이 주제에 대한 대부분의 가이드는 프로젝트 아이디어 목록이나 단일 도구(특정 커넥터, 특정 보드)로 기본 설정됩니다. 이는 이미 무엇을 하고 있는지 알고 있을 때 유용하지만, 다음 열 개의 프로젝트가 원활하게 진행될지 여부를 실제로 결정하는 부분을 건너뜁니다: 배선 아래의 기초.

네 가지 기초: 전압, 전류, 저항, 전력

모든 회로는 아무리 복잡하더라도 동일한 네 가지 양과 그들 사이의 관계에 의해 지배됩니다. 옴의 법칙(V = IR)과 전력 방정식(P = VI)은 여러분이 만들 거의 모든 LED 회로의 저항기 계산을 포함하여 거의 모든 설계 결정에서 사용할 두 가지 공식입니다.

 실제 예제 — LED용 전류 제한 저항기 크기 계산: 표준 빨간색 LED는 약 2V의 순방향 전압과 약 10mA(0.01A)의 안전한 작동 전류를 가집니다. 5V 전원에서 전력을 공급받을 때, 저항기는 0.01A에서 나머지 3V를 강하해야 합니다: R = V ÷ I = 3 ÷ 0.01 = 300Ω. 300Ω이 표준 값이 아니므로, 가장 가까운 일반 저항기 값인 330Ω으로 올림하여 전류를 10mA보다 약간 낮추고 LED를 정격 범위 내로 유지합니다. 이 단일 계산이 잘못되거나 건너뛰어지면 초보자의 첫 LED 프로젝트가 즉시 실패하는 가장 일반적인 이유입니다.

핵심 부품과 읽는 방법

회로도를 만지기 전에 거의 모든 초보자 및 중급 프로젝트에 등장하는 작은 부품 세트를 인식하고, 데이터시트 없이도 표시를 읽는 방법을 아는 것이 도움이 됩니다.

일찍 쌓을 가치가 있는 실용적인 습관: 부품을 배선하기 전에 데이터시트에서 절대 최대 정격(전압, 전류, 전력 소비)을 확인하십시오. 이를 초과하면 — 잠시라도 — 부품이 조용히 또는 눈에 띄게 고장나는 가장 일반적인 원인입니다(저항기나 IC에서 나는 뚜렷한 타는 냄새는 정격을 초과했다는 신호입니다).

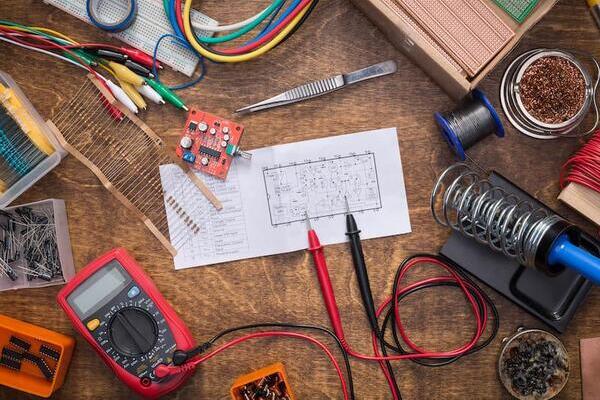

도구: 실제 사양과 함께 실제로 필요한 것

기능적인 DIY 전자공학 작업대는 비싼 실험실 설정이 필요하지 않지만, 선택하는 도구는 실제 프로젝트 요구사항과 일치해야 합니다 — "납땜 인두"와 같은 모호한 권장사항은 유용할 만큼 구체적이지 않습니다.

전류 제한 벤치 전원 공급기는 특별히 언급할 가치가 있습니다: 새 제작물의 전원을 켜기 전에 보수적인 전류 제한(예: 소형 로직 회로의 경우 100mA)을 설정하면 배선 실수가 연기 대신 제한을 작동시킵니다. 이 단일 습관이 이 목록의 다른 어떤 단일 관행보다 더 많은 부품 손실을 방지합니다.

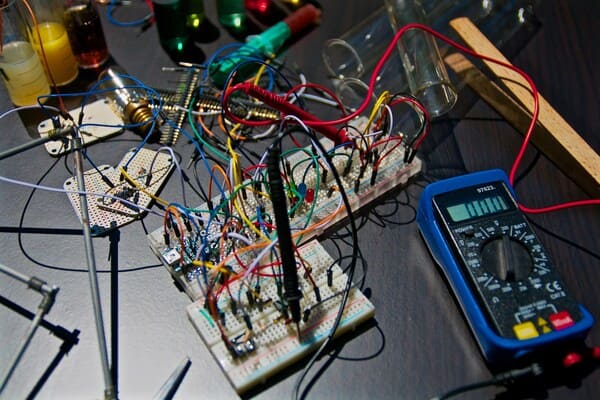

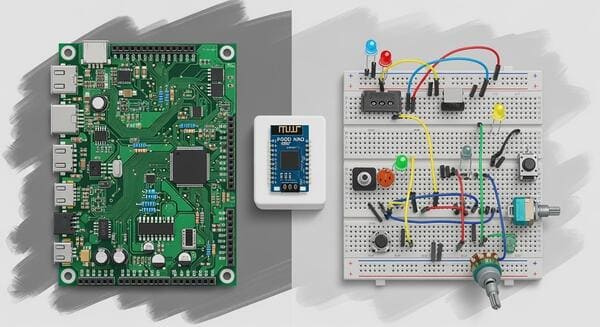

프로토타이핑 플랫폼 선택: 브레드보드, 퍼프보드, 스트립보드, 또는 커스텀 PCB

이것이 대부분의 초보자 가이드가 완전히 건너뛰는 결정 지점이지만, 프로젝트가 신뢰할 수 있고, 반복 가능하며, 다른 사람에게 건네줄 수 있을 만큼 안전한지를 결정하는 것입니다. 각 플랫폼은 반복 속도, 신뢰성, 비용 간에 서로 다른 트레이드오프를 만듭니다.

 브레드보드와 PCB 간의 신호 무결성 차이는 편의성 문제가 아닌 실제 전기적 효과입니다: 브레드보드 스프링 접점은 접점당 수 피코패럿 및 수십 나노헨리 범위의 접촉 저항과 기생 정전용량/인덕턴스를 도입합니다. 이는 느리게 깜박이는 LED에는 보이지 않지만 빠른 디지털 신호를 왜곡하거나, 아날로그 센서 판독에 노이즈를 추가하거나, RF 회로를 불안정하게 만들 수 있습니다. 좋은 경험 법칙: 회로에 약 1MHz 이상의 클록이나 신호, 정밀 아날로그 측정, 또는 1~2암페어 이상의 전류가 포함된다면, 배선 방식에 관계없이 브레드보드는 더 이상 적합한 도구가 아닙니다.

기본 회로도 읽기

회로도는 물리적 레이아웃이 아닌 회로의 전기적 지도이며, 한 번 읽을 수 있게 되면 어떤 프로젝트의 제작 지침을 따르는 것이 다른 사람의 브레드보드 사진으로 작업하는 것보다 훨씬 빨라집니다.

• 선은 물리적 와이어 라우팅이나 길이가 아닌 전기적 연결을 나타냅니다.

• 접지 기호(아래쪽 삼각형 또는 수평 막대 세트)는 공유 기준점을 표시합니다 — 동일한 회로도의 모든 접지 기호는 동일한 전기적 노드입니다.

• 부품 값은 일반적으로 기호 바로 위나 옆에 레이블이 붙습니다(예: 330Ω, 100μF, 10kΩ).

• 전원 레일은 종종 회로도의 상단과 하단을 가로지르는 수평선으로 표시되며, 전압이 레이블로 표시됩니다(5V, 3.3V, GND).

• 접합점 점은 와이어가 연결되었음을 나타냅니다; 점 없이 교차하는 와이어는 연결되지 않았습니다.

첫 회로를 제작하는 체계적인 방법

한 번에 모든 것을 배선하고 희망하는 대신 고정된 순서로 제작하는 것이 첫 시도에 작동하는 프로젝트와 몇 시간의 추측 작업이 필요한 프로젝트를 구분합니다.

1. 전기적 요구사항 정의. 단일 부품을 집기 전에 공급 전압, 각 부품의 목표 전류, 타이밍이나 신호 요구사항을 파악하십시오.

2. 그 요구사항에 맞춰 부품 선택. 관련 없는 프로젝트에서 값을 복사하는 대신 위의 옴의 법칙과 데이터시트 정격 검사를 사용하십시오.

3. 다른 어떤 것도 연결하지 않고 전원 경로를 먼저 구축. 단일 IC나 센서를 추가하기 전에 멀티미터로 모든 레일의 올바른 전압을 확인하십시오.

4. 한 번에 하나의 서브시스템 추가. 전원 공급장치, 입력 단계, 출력 단계를 배선하고 테스트하며 — 다음으로 넘어가기 전에 멀티미터나 LED 표시기로 각각 검증하십시오.

5. 현실적인 조건에서 테스트. 벤치 전원 공급기에서 작동하는 회로는 내부 저항이 더 높은 배터리에서 다르게 동작할 수 있으므로, 실제 사용할 전원으로 테스트하십시오.

6. 진행하면서 값과 핀 연결 문서화. 간단한 배선 테이블이나 주석이 달린 회로도는 설계를 다시 방문하거나 확장해야 할 경우 상당한 시간을 절약합니다.

작동하지 않을 때를 위한 디버깅 프레임워크

모든 제작자는 첫 시도에 작동하지 않는 회로를 만납니다. 빠른 수정과 한 시간의 좌절 사이의 차이는 일반적으로 체계적으로 디버깅하는지 아니면 무작위로 부품을 교체하기 시작하는지에 달려 있습니다.

체계적인 디버깅 체크리스트:

1. 먼저 전원 확인: 공급장치에서 전압을 측정한 다음 각 다운스트림 레일에서 — 배선 결함은 종종 여기서 시작됩니다.

2. 접지 연속성 확인: 멀티미터의 연속성 모드를 사용하여 모든 접지 지점이 실제로 동일한 기준에 연결되었는지 확인하십시오.

3. 극성 재확인: LED, 다이오드, 전해 커패시터, 많은 IC는 극성에 민감하며 반전 시 조용히 또는 눈에 띄게 실패합니다.

4. 섹션별로 격리: 결함이 사라질 때까지 한 번에 하나씩 서브시스템을 분리하여 전체 회로를 한 번에 테스트하는 대신 검색 영역을 좁힙니다.

5. 배율로 납땜 접합부 검사: 냉납 접합부(무광택, 입상 표면)나 인접 핀 간의 솔더 브리지는 간헐적 결함의 가장 일반적인 원인 중 하나입니다.

6. 데이터시트와 교차 확인: 부품의 실제 핀아웃이 회로도가 가정한 것과 일치하는지 확인하십시오 — 핀 번호 오류는 기억으로 작업할 때 만들기 쉽습니다.

습관으로 쌓을 가치가 있는 안전 관행

• 납땜 시 환기가 잘 되는 곳에서 작업 — 로진 코어 플럭스 연기는 반복 노출 시 눈과 호흡기 자극제입니다.

• 전원이 공급된 회로를 다루기 전에 전해 커패시터 방전 — 전원이 제거된 후에도 저장된 전하를 유지할 수 있습니다.

• 메인(110–240V AC) 전압을 포함하는 모든 프로젝트는 전용 교육이 필요한 별도의 기술 세트로 취급; 저전압 DC 연습은 메인 안전으로 직접 이전되지 않습니다.

• MOSFET, 마이크로컨트롤러 또는 기타 정전기 민감 IC를 다루기 전에 기본 ESD 예방 조치(정전기 방지 손목 스트랩 또는 최소한 접지된 금속 표면 터치)를 사용하십시오.

• 부품 리드를 절단하거나 와이어를 스트리핑할 때 눈 보호구 착용 — 잘린 리드 끝이 예상보다 더 멀리 더 빠르게 날아갑니다.




기술 발전 경로

의도적인 순서로 프로젝트를 선택하면 야심찬 제작으로 바로 뛰어드는 것보다 더 빠르게 능력을 쌓을 수 있습니다. 아래 각 단계는 그 이전 단계의 모든 것에 익숙하다고 가정합니다.

일반적인 실수와 그 뒤의 전기적 이유

• 전류 제한 저항기 계산 건너뛰기: 이것이 없으면 LED나 유사한 부품은 공급장치와 자체 낮은 내부 저항이 허용하는 모든 전류를 끌어당기며, 이는 일반적으로 정격 최대값을 거의 즉시 초과합니다.

• 데이터시트의 절대 최대 정격 무시: 부품은 정격 값을 넘는 짧은 이탈을 견딜 수 있지만 누적적으로 저하되어, 관련 없어 보이고 훨씬 나중에 나타나는 고장을 일으킵니다.

• 브레드보드를 모든 신호 속도나 전류에 적합한 것으로 취급: 위에서 다룬 대로, 접점의 기생 저항과 정전용량은 대부분의 초보자가 예상하는 것보다 훨씬 일찍 중요해집니다.

• 예상 전류에 비해 와이어 게이지 과소 크기 지정: 얇은 와이어는 피트당 더 높은 저항을 가지며, 지속 부하 시 전압 강하와 발열을 일으킵니다.

• 능동 부품을 추가하기 전에 전원 레일을 테스트하지 않음: 이는 IC나 센서를 손상시킬 수 있는 배선 실수를 발견하는 가장 효과적인 단일 습관입니다.

설계가 프로토타이핑을 넘어 커스텀 PCB가 필요할 때

브레드보드, 퍼프보드, 스트립보드는 설계를 검증하기 위한 올바른 도구이지만 — 몇 가지 구체적인 엔지니어링 신호는 프로젝트가 무기한 프로토타입 형태로 머무르는 대신 커스텀 PCB로 이동할 준비가 되었음을 나타냅니다:

• 회로가 동일하게 여러 번 이상 제작되어야 함 — 수동 배선은 제작된 보드가 제거하는 가변성을 도입합니다.

• 신호 주파수, 에지 속도, 아날로그 정밀도 요구사항이 브레드보드나 점대점 배선에 내재된 기생 저항, 정전용량, 인덕턴스에 민감합니다.

• 완성된 프로젝트가 느슨한 스프링 접점이나 수동 납땜 접합부가 신뢰성 위험인 진동, 움직임, 현장 사용을 견뎌야 합니다.

• 부품 밀도나 작은 폼팩터 요구사항이 점대점 배선을 배치하고 디버깅하기에 비실용적으로 만듭니다.

그 도약을 하는 것은 전용 EDA 소프트웨어에서 회로도 캡처와 PCB 레이아웃을 배우고, 전류 용량에 대한 트레이스 폭을 이해하며, 리턴 경로를 짧게 유지하고 필요한 곳에 아날로그와 디지털 접지를 분리하는 것과 같은 기본적인 신호 무결성 원칙을 적용하는 것을 의미합니다. 이것들은 그 자체로 상당한 주제이지만, 프로젝트가 브레드보드를 넘어섰을 때 — 계속 거기서 싸우는 대신 — 인식하는 것 자체가 일찍 개발할 가치가 있는 기술입니다.

결론

DIY 전자공학은 기초 — 옴의 법칙, 부품 동작, 플랫폼 선택, 체계적 디버깅 — 가 사후 고려사항이 아닌 전제조건으로 다루어지면 훨씬 더 예측 가능해집니다. 여러분이 만드는 특정 프로젝트보다 그것을 만드는 프로세스가 더 중요합니다: 전기적 요구사항을 정의하고, 실제 정격에 맞춰 부품을 선택하고, 한 번에 하나의 서브시스템을 구축하고 검증하며, 무언가 작동하지 않을 때 체계적으로 디버깅하십시오. 그 프로세스는 첫 LED 회로에서 커스텀 PCB 설계까지 확장되며, 첫 막힌 프로젝트에서 멈추는 취미와 계속해서 능력이 성장하는 취미의 차이입니다.
