중국산 하드 골드 PCB: 주문 전 확인해야 할 사항

먼저 보는 주문 결론

위 표가 이 글의 핵심입니다. 다만 하드 골드 두께와 삽입 수명은 접촉력, 상대 커넥터, 합금, 표면 거칠기와 환경에 따라 달라지므로 표의 판단을 그대로 보증값으로 복사하지 말고 실제 제품 시험 조건으로 확정해야 합니다.

같은 하드 골드 견적이 같은 제품을 뜻하지는 않습니다

중국산 하드 골드 PCB를 비교할 때 구매자가 가장 자주 하는 실수는 견적서의 ‘Hard Gold’ 한 줄만 보고 단가를 비교하는 것입니다. 실제 품질과 비용은 금 순도, 합금 성분, 금과 니켈 두께, 적용 면적, 최소값의 정의, 베벨과 검사 조건에 따라 달라집니다. 두 제조사가 같은 용어를 사용해도 서로 다른 공정 범위를 견적했을 수 있습니다.

PCB 금도금 사양이 불명확하면 샘플은 정상이어도 양산에서 접촉 저항, 마모 수명, 변색과 박리 문제가 나타날 수 있습니다. 따라서 주문 전에는 ‘하드 골드가 가능한가’보다 ‘어느 영역에 어떤 하층과 금층을 적용하고, 무엇으로 합격을 증명할 것인가’를 먼저 확인해야 합니다.

1단계: 하드 골드가 필요한 영역부터 구분합니다

하드 골드(Hard Gold)는 니켈 위에 상대적으로 단단한 금 합금을 전기 도금해 반복 접촉과 마모에 대응하는 표면입니다. 카드 엣지 커넥터, 키패드와 스위치 접점처럼 실제 마찰이 발생하는 곳에 적용합니다. 반면 일반 솔더 패드는 평탄도와 납땜성이 우선이므로 무전해 니켈 침지 금(ENIG) 같은 납땜용 표면처리가 더 적합합니다.

대표 적용처는 골드 핑거 카드 엣지 커넥터, 키패드와 멤브레인 스위치 접점, 반도체 및 회로 검사 장비의 테스트 포인트, 자동차 인포테인먼트 커넥터, 기계식 스위치와 릴레이 접점입니다. 다만 테스트 포인트도 일회성 프로빙인지 고속 반복 접촉인지에 따라 필요한 마감이 달라집니다.

하드 골드는 코발트 또는 니켈을 소량 합금해 금층의 경도를 높입니다. 공급업체와 합금 체계에 따라 달라지지만, 하드 골드는 보통 눕 경도(Knoop Hardness) 약 130-200 HK 범위로 제시되며 연질 침지 금층의 약 60-90 HK보다 높습니다. 이 차이가 반복 마찰에서의 마모 속도와 접촉 수명에 직접 영향을 줍니다. 다만 매우 얇은 ENIG 금층의 경도값은 측정 방법과 하층의 영향을 받으므로 설계 보증값으로 단독 사용하면 안 됩니다.

삽입 수명도 금 두께 하나만으로 결정되지 않습니다. 접촉력, 상대 단자 재질, 표면 거칠기와 오염 환경에 따라 달라지지만, 상용 하드 골드 접점은 보통 수백 회에서 수천 회 수준을 목표로 하며 두꺼운 고신뢰성 사양은 1,000-10,000회 이상을 요구하기도 합니다. 따라서 발주서에는 임의의 사이클 수를 보장값으로 쓰기보다 실제 커넥터 조합의 시험 조건과 합격 기준을 함께 적어야 합니다.

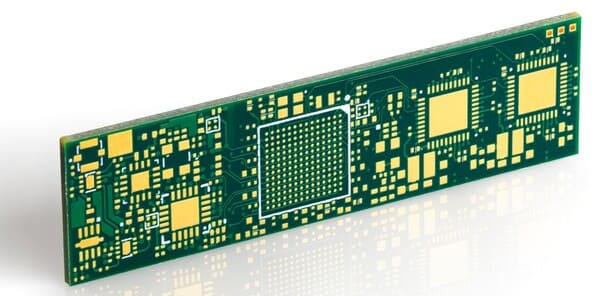

한 보드에 골드 핑거와 BGA 또는 QFN 솔더 패드가 함께 있다면 선택적 하드 골드와 ENIG를 조합할 수 있습니다. 이 경우 거버 파일과 제작 도면에서 두 영역을 명확히 분리하고, 제조업체가 혼합 표면처리를 지원하는지 확인해야 합니다.

골드 핑거의 구조와 PCBgogo 설계 조건은 PCBgogo PCB 골드 핑거 가이드에서 먼저 확인할 수 있습니다.

소프트 골드(Soft Gold)는 합금 첨가를 최소화한 고순도 연질 전해 금으로, 금 와이어 본딩처럼 부드럽고 깨끗한 접합면이 필요한 곳에 사용합니다. 반복 삽입 접점용 하드 골드나 일반 솔더 패드용 ENIG와 목적이 다르므로 ‘금도금’이라는 이름만으로 서로 대체해서는 안 됩니다.

하드 골드, ENIG와 소프트 골드 비교

표의 수치는 일반적인 비교 범위이며 특정 주문의 보증값이 아닙니다. 실제 경도, 두께와 삽입 수명은 적용 규격, 도금욕, 합금 조성, 접점 구조와 시험 조건으로 확정해야 합니다.

ENIG와 다른 PCB 표면처리의 용도 차이는 PCBgogo PCB 표면처리 종류 및 비교에서 추가로 확인할 수 있습니다.

2단계: 견적서에 들어갈 사양을 같은 기준으로 맞춥니다

단위는 특히 주의해야 합니다. 마이크로인치와 마이크로미터를 혼용하면 25.4배의 해석 차이가 생길 수 있습니다. 도면에는 단위를 하나로 통일하고, 필요하면 괄호에 환산값을 병기합니다. ‘표준 두께’나 ‘일반 사양’처럼 범위가 없는 표현은 피하는 것이 좋습니다.

3단계: PCBgogo 금손가락 설계 조건을 파일에 반영합니다

PCBgogo 한국 사이트의 골드 핑거 가이드는 주문 자료에 반영할 수 있는 구체적인 제조 조건을 제시합니다.

· 금도금 핀은 PCB 중심에서 바깥쪽 가장자리를 향하도록 배치합니다.

· 금도금 단자 주변에는 솔더마스크와 실크스크린을 배치하지 않습니다.

· 금도금 핀과 PCB 외곽선 사이에 최소 1.0 mm를 확보합니다.

· 금도금 단자에서 1.0 mm 이내에는 도금 관통홀(PTH)을 두지 않는 것이 좋습니다.

· 골드 핑거가 있는 보드 두께는 1.0 mm 이상으로 설계합니다.

· 도금용 전도 트레이스(Plating bus trace)를 각 골드 핑거에 연결하고, 도금 후 외형 가공에서 제거할 수 있도록 패널 구조를 설계합니다.

· PCBgogo 한국 페이지의 기본 골드 핑거 베벨 옵션은 현재 30°입니다. 45° 같은 다른 각도가 필요한 경우에는 가능하다고 가정하지 말고 견적과 DFM 단계에서 별도 확인합니다.

세부 조건과 적용 사례는 PCBgogo PCB 골드 핑거 가이드에서 확인할 수 있습니다. 실제 주문 가능 범위는 최신 견적 옵션과 엔지니어 검토 결과를 우선합니다.

4단계: 도금 두께의 의미를 정확히 확인합니다

하드 골드 두께는 높을수록 무조건 좋은 값이 아닙니다. 두꺼운 금층은 마모 여유를 늘릴 수 있지만 금 사용량, 공정 시간과 비용을 증가시킵니다. 필요한 두께는 목표 삽입 횟수, 접촉력, 상대 커넥터 재질, 진동과 부식 환경을 바탕으로 정해야 합니다.

견적서에 표시된 값이 평균 두께인지 최소 보증 두께인지도 중요합니다. 평균값만 관리하면 패널 가장자리나 특정 핀에서 최소 요구를 충족하지 못할 수 있습니다. 측정 위치와 샘플 수를 지정하고, 금과 니켈을 모두 측정하는지 확인해야 합니다.

ENIG 영역이 함께 있는 경우에는 두 영역의 금층을 같은 기준으로 해석하면 안 됩니다. ENIG의 금층은 니켈 산화를 막는 얇은 보호층이고, 골드 핑거 하드 골드는 반복 접촉을 위한 내마모층입니다. 기능이 다르므로 두께와 판정 기준도 분리해야 합니다.

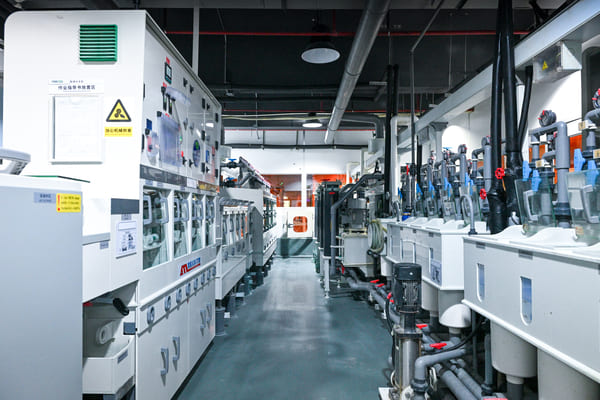

5단계: 제조업체의 공정 답변을 검증합니다

중국 PCB 제조업체를 평가할 때는 인증서 목록보다 해당 주문에 대한 구체적인 공정 답변을 확인하는 편이 유용합니다. 다음 질문에 도면과 수치로 답할 수 있어야 합니다.

· 하드 골드 도금 전류를 위한 패널 리드와 제거 위치를 어떻게 구성하는가?

· ENIG와 하드 골드를 같은 보드에 적용할 때 영역 경계와 마스킹을 어떻게 관리하는가?

· 금과 니켈 두께를 어느 장비와 위치에서 측정하며, 최소값을 어떻게 판정하는가?

· 베벨과 외형 가공 중 금층을 스크래치로부터 어떻게 보호하는가?

· 시제품과 양산에 동일한 약품 체계, 도금 라인과 검사 기준을 적용하는가?

· 기준 미달이 발생하면 로트 격리, 재검과 원인 분석을 어떻게 수행하는가?

자동차 전장 프로젝트라면 IATF 16949 적용 범위와 유효한 인증서 사본을 요청해야 합니다. 웹사이트 로고만으로 인증을 판단하지 말고 인증기관, 인증번호, 사업장 주소, 유효기간과 해당 생산 사이트가 주문 범위에 포함되는지 확인합니다.

‘문제없음’, ‘표준 적용’과 같은 짧은 답변만 있고 측정 방법이나 작업 파일 확인 절차가 없다면 주문 전에 조건을 다시 문서화해야 합니다.

6단계: 샘플 승인과 양산 승인을 분리합니다

첫 샘플 몇 장의 외관이 좋다고 해서 양산 공정이 승인된 것은 아닙니다. 샘플 단계에서는 설계와 제조 가능성을 확인하고, 양산 전 승인 단계에서는 패널 내 위치 편차와 로트 반복성을 확인해야 합니다.

시제품에서 확인할 항목

· 상대 커넥터와 실제 삽입이 가능한지 확인합니다.

· 골드 핑거 길이, 폭, 간격, 베벨과 보드 두께를 측정합니다.

· X선 형광 분석(XRF) 성적서와 도면 위치를 대조합니다.

· 변색, 스크래치, 핀홀, 도금 누락과 솔더마스크 침범을 확인합니다.

양산 승인에서 추가할 항목

· 패널 중앙과 가장자리의 두께 편차를 비교합니다.

· 로트별 측정 데이터와 공정 추세를 보관하도록 요청합니다.

· 고신뢰성 제품은 접촉 저항과 삽입 마모 시험의 표본 계획을 합의합니다.

· 승인 샘플과 양산품의 재료, 표면처리와 검사 조건이 같은지 확인합니다.

7단계: 수입 검사 기준을 발주서에 넣습니다

수입 검사에서 금색과 광택만 확인하면 도금 두께, 니켈 하층과 접착력 문제를 놓칠 수 있습니다. 구매 사양서에는 외관과 치수뿐 아니라 시험 방법, 측정 위치, 표본 수, 합격 기준과 부적합 처리 절차를 포함해야 합니다.

· 외관: 변색, 스크래치, 핀홀, 번짐, 오염과 단자 가장자리 손상

· 치수: 핑거 폭과 간격, 보드 두께, 베벨 각도 및 깊이, 외형 위치

· 도금: XRF 금 및 니켈 두께, 필요 시 단면 구조와 접착력

· 전기: 연속성, 초기 접촉 저항과 요구 시 마모 후 저항 변화

· 추적성: 작업 번호, 생산 로트, 검사 일자, 장비와 측정 데이터

가격 차이를 올바르게 비교하는 방법

PCB 금도금 가격은 단순히 금 시세만으로 결정되지 않습니다. 선택 도금 면적, 금 두께, 패널 이용률, 마스킹, 베벨, 측정 성적서, 추가 샘플링과 급행 납기가 함께 반영됩니다. 따라서 보드당 단가가 아니라 동일한 사양과 검사 범위의 총도착비용을 비교해야 합니다.

가격을 낮추려면 필요한 접점에만 하드 골드를 적용하고, 납땜 패드에는 적합한 다른 표면처리를 사용합니다. 하지만 최소 두께, 검사와 추적성을 제거해 단가를 낮추는 방식은 양산 불량 비용을 키울 수 있습니다.

PCBgogo 주문 자료 체크리스트

· 거버, 드릴, 외형과 제작 도면의 버전을 통일했습니다.

· 하드 골드와 ENIG 영역을 명확히 구분했습니다.

· 금 및 니켈 두께, 단위, 최소값과 공차를 적었습니다.

· 골드 핑거 1.0 mm 외형 및 PTH 이격 조건을 확인했습니다.

· 보드 두께와 30° 베벨 요구를 견적 옵션과 일치시켰습니다.

· XRF 위치, 성적서, 접촉 저항과 접착력 요구를 정했습니다.

· 시제품 승인 기준과 양산 로트 승인 기준을 분리했습니다.

ENIG를 포함한 다른 마감과의 차이는 PCBgogo PCB 표면처리 종류 및 비교에서 확인할 수 있습니다. 특수한 혼합 마감은 파일 업로드 후 DFM과 엔지니어 검토를 받아야 합니다.

자주 묻는 질문

중국산 하드 골드 PCB는 품질이 낮은가요?

생산 국가만으로 품질을 판단할 수 없습니다. 명확한 사양, 공정 능력, 측정 데이터와 로트 추적성이 품질 판단의 핵심입니다.

금 두께는 몇 μm로 지정해야 하나요?

고정된 정답은 없습니다. 접촉 수명, 환경, 상대 커넥터와 적용 규격을 기준으로 제조업체와 결정해야 합니다.

골드 핑거에 ENIG를 사용해도 되나요?

삽입 횟수가 매우 적은 경우 검토할 수 있지만 반복 마찰이 있는 커넥터에는 보통 하드 골드가 적합합니다.

XRF 성적서만 있으면 충분한가요?

두께 확인에는 유용하지만 접착력, 표면 결함, 치수와 실제 접촉 수명까지 모두 증명하지는 않습니다.

PCBgogo에서 45° 베벨을 주문할 수 있나요?

참고한 한국 사이트 페이지의 기본 골드 핑거 베벨 옵션은 현재 30°입니다. 45° 등 특수 각도는 자동 지원을 가정하지 말고 주문 전 견적과 DFM 단계에서 별도 확인해야 합니다.

하드 골드 영역에도 납땜할 수 있나요?

기술적으로 가능한 경우가 있지만 권장 기본안은 아닙니다. 두꺼운 금층이 솔더에 과도하게 용해되면 금 취성(Gold Embrittlement) 위험이 커질 수 있습니다. 위험은 단순히 17.8 μin 같은 한계값 하나보다 솔더 조인트 내 금의 질량 비율, 패드 면적과 솔더량에 좌우되므로 IPC J-STD-001의 적용 요구와 조립 공정을 검토해야 합니다. 가능하면 솔더 패드에는 ENIG 같은 납땜용 마감을 사용합니다.

결론

중국산 하드 골드 PCB 주문의 핵심은 공급업체 국적이나 최저 단가가 아니라, 동일한 PCB 금도금 사양을 문서화하고 검증하는 것입니다. 하드 골드 영역, 금과 니켈 두께, 골드 핑거 설계, 베벨, XRF 위치와 양산 승인 기준을 주문 전에 맞추면 공급업체 간 견적을 공정하게 비교할 수 있습니다. PCBgogo에 발주할 때는 한국 사이트의 골드 핑거 조건을 설계 파일에 반영하고, 특수 혼합 마감과 검사 요구는 DFM 단계에서 확정하는 것이 안전합니다.
