HASL vs ENIG: 2026년 PCB 표면처리 공정 선택 가이드

잘못된 PCB 표면처리를 선택하는 것은 많은 엔지니어가 쉽게 겪는 숨겨진 실수입니다. 기판 조립 완료 후에야 문제가 발견되는 경우가 대부분인데, 솔더 조인트 접합력 저하, 패드 들뜸, 부품 납땜 불량 등의 불량이 연쇄적으로 발생하며 프로젝트 일정이 지연되고 긴 디버깅 시간을 소모하게 됩니다. 이는 매우 번거롭고 경제적으로 손실이 큰 문제입니다.

대부분 이러한 불량의 원인은 프로젝트 초기 결정하는 한 가지 선택 사항에 있습니다. PCB 표면처리로 HASL(열풍 평탄화)과 ENIG(무전해 니켈 침지 금) 중 어느 것을 채택할지의 문제입니다.

본 글에서는 두 공정의 실질적인 차이점을 명확하고 실무 중심으로 분석합니다. PCB 시제품 제작 및 양산 전 적합한 표면처리를 선택하여 후반부 고비용 수리 작업을 미리 방지할 수 있도록 돕습니다.

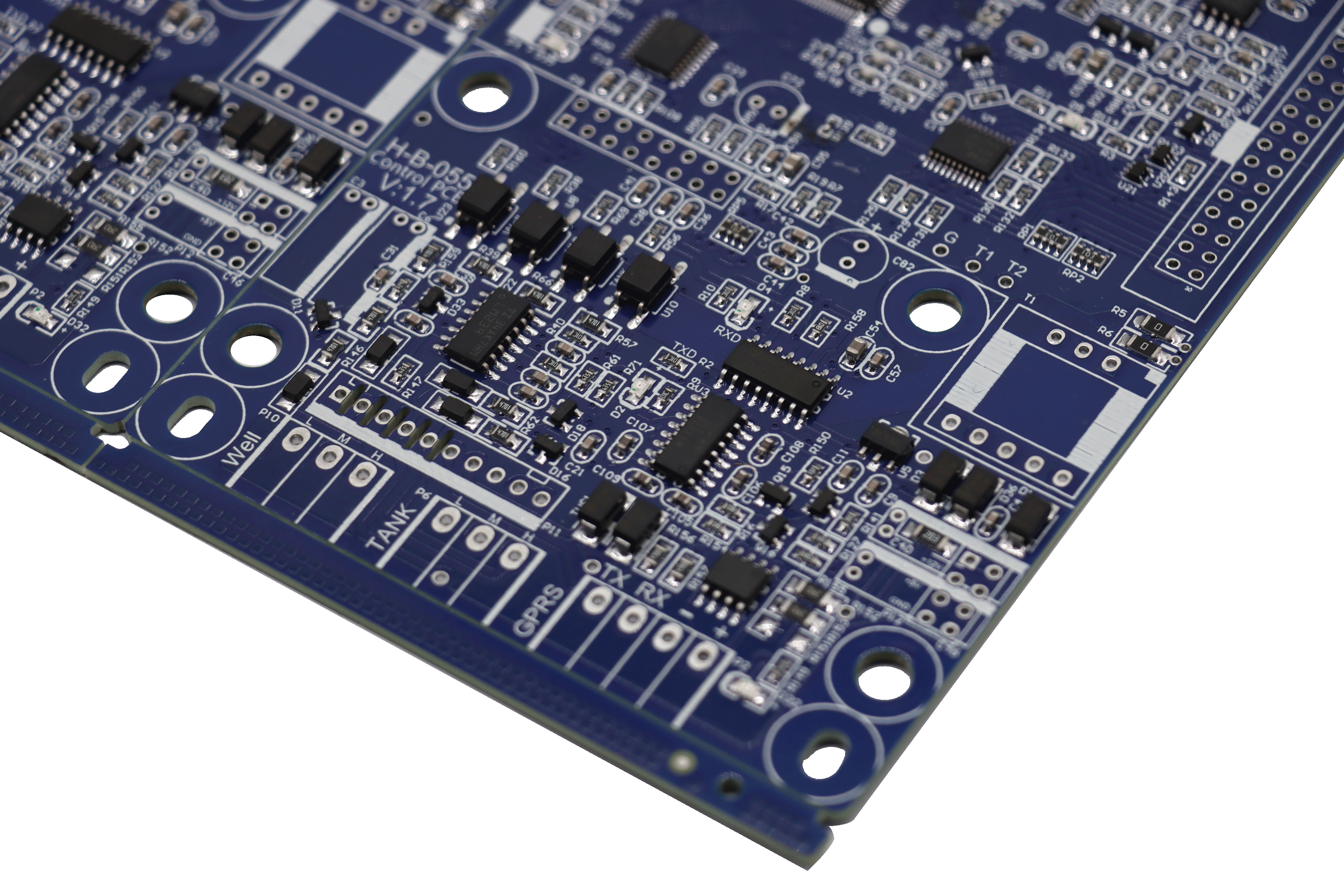

HASL(열풍 평탄화) 표면처리란 무엇인가?

HASL(Hot Air Solder Leveling, 열풍 평탄화)은 가장 오래되고 널리 사용되는 PCB 표면처리 공정 중 하나입니다. 공정 순서는 PCB 기판을 용융 솔더 용액에 담근 뒤 열풍 나이프로 과잉 솔더를 제거하고 노출된 동박 패드 위에 얇은 솔더 층을 형성하는 방식입니다.

두 가지 종류로 분류됩니다.

1. 기존 유연 HASL: 주석-납 합금 솔더(Sn63/Pb37) 사용

2. 무연 HASL: 주석-은-구리(SAC) 합금 사용, RoHS 규격 준수

HASL 표면처리는 비용 효율이 높고 피막 내구성이 좋으며 대부분의 표준 납땜 공정과 호환됩니다. 스루홀 부품과 범용 기판 제작 시 가장 많이 활용하는 공정입니다.

단점 또한 존재합니다. 표면이 완전히 평탄하지 않아 미세 피치 SMD 부품 납땜 시 불량이 발생하기 쉽고, 공정 중 고온 열충격으로 일부 기판 소재에 응력 손상을 유발할 수 있습니다.

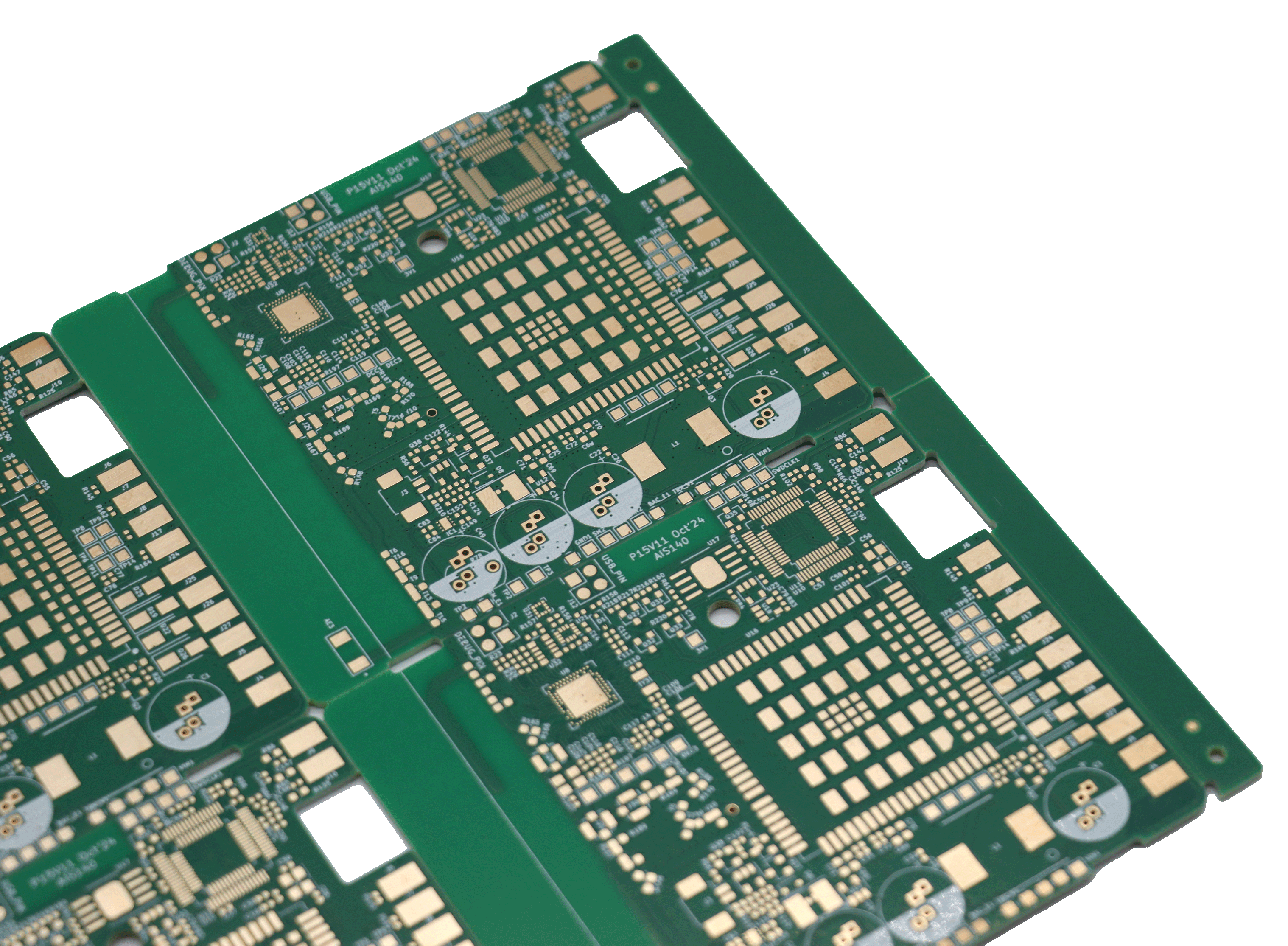

ENIG(무전해 니켈 침지 금) 표면처리란 무엇인가?

ENIG(Electroless Nickel Immersion Gold, 무전해 니켈 침지 금)는 2층 금속 피막 구조로 구성됩니다. 하층 니켈 배리어 층(일반 3–6μm) 위에 얇은 침지 금 층(0.05–0.1μm)을 형성하는 방식입니다. 니켈 층은 동박을 보호하고 금 층은 평탄하고 산화에 강하며 납땜이 잘 되는 표면을 제공합니다.

ENIG 표면처리는 다음 분야에서 선호됩니다.

· 0.5mm 이하 미세 피치 부품

· BGA, QFN 패키지 칩

· 와이어 본딩 적용 제품

· 장기 보관 기판(최대 12개월 보관 가능)

· 골드 핑거 커넥터 기판

단점은 HASL보다 비용이 높고 공정 관리 기준이 까다롭다는 점입니다. 대표적인 불량 현상으로 블랙 패드 증후군이 있는데, 도금 공정 관리 미흡으로 취성 인화니켈 층이 형성되어 솔더 조인트 접합 불량을 유발합니다.

HASL vs ENIG 항목별 비교표

HASL 공정을 선택해야 하는 경우

다음 조건의 제품은 HASL을 우선 선택하는 것이 효율적입니다.

1. 시제품 제작 또는 예산 제약이 큰 소량 양산으로 비용 최우선일 때

2. 스루홀 부품이 주를 이루고 미세 피치 부품이 없는 간단한 설계

3. 고온 작동 환경으로 솔더 내구성이 중요한 장비

4. 패드 설계 기준이 완화된 일반 소비자 전자제품

설계에 0805 이상 크기의 수동 소자와 일반 SMD IC만 사용한다면 HASL로 충분히 품질을 확보할 수 있습니다. 공정이 검증되어 안정적이고 리워크 작업이 쉬우며 전 세계 대부분의 어셈블리 업체에서 지원합니다. PCBgogo에서는 유연/무연 HASL을 표준 표면처리 옵션으로 제공합니다.

ENIG 공정을 선택해야 하는 경우

아래 조건을 만족한다면 ENIG 표면처리를 채택해야 합니다.

1. 0.5mm 피치 QFN, BGA, CSP 등 미세 피치 부품이 탑재된 설계

2. 리플로우 납땜 신뢰성 확보를 위해 패드 평탄도가 필수적인 경우

3. 조립 전 장기 보관이 필요하여 패드 산화 방지가 중요한 기판

4. RoHS 규격 준수 및 고품질 외관을 요구하는 제품

5. 고주파 RF 기판으로 일관된 임피던스 제어가 필요한 경우

ENIG는 현대 고밀도 PCB의 표준 공정으로 자리 잡았습니다. 설계 피치가 0.65mm 미만일 경우 HASL 사용은 불량 위험이 높아 권장하지 않습니다.

ENIG와 HASL 비용 차이 분석

동일 규격 기판 기준 ENIG 공정 비용은 HASL 대비 약 20–30% 높습니다. 소량 시제품 단계에서는 가격 차이가 크게 체감되지 않지만, 대량 양산으로 갈수록 전체 제조 단가에 큰 영향을 미칩니다.

실무 선택 기준은 설계 요구사항에 맞춰 표면처리를 매칭하는 것입니다. 간단한 저밀도 기판에 불필요하게 ENIG를 사용하면 비용 낭비가 발생하고, 반대로 미세 피치 고밀도 기판에 HASL을 사용하면 후반 조립 불량으로 인한 수리·폐기 비용이 공정 차액보다 훨씬 커집니다.

PCBgogo는 HASL, ENIG 두 가지 표면처리를 모두 지원하므로 시제품 개발 단계부터 대량 양산까지 설계 단계에 맞춰 자유롭게 선택할 수 있습니다.

결론

HASL과 ENIG 중 절대적으로 우수한 공정은 없으며, 선택 기준은 오직 설계 요구사항에 달렸습니다. HASL은 비용 효율이 높아 일반 범용 기판에 적합하고, ENIG는 표면 평탄도가 좋고 미세 피치 부품에 유리하며 보관 기간이 길어 고밀도 정밀 기판에 최적화됩니다.

요약하자면 단순 예산만 고려하지 말고 탑재 부품 패키지 규격을 기준으로 PCB 표면처리를 선택해야 합니다.

프로젝트 진행 계획이시라면 PCBgogo에서 HASL, ENIG 공정 기판을 빠른 납기로 제작 가능하며 24시간 급속 시제품 옵션도 지원합니다. 빠른 검증과 대량 양산 모두 대응할 수 있으며 pcbgogo.co.kr에서 견적을 문의하실 수 있습니다.

자주 묻는 질문 FAQ

Q: 모든 PCB 기판에 ENIG가 더 좋은가요?

A: 아닙니다. ENIG는 미세 피치, 고밀도 정밀 설계에 유리한 공정일 뿐, 큰 크기 부품만 사용하는 일반 기판은 HASL로 동등한 성능을 더 저렴한 비용으로 구현할 수 있습니다.

Q: HASL 공정은 RoHS 규격에 적합한가요?

 A: 기존 유연 HASL은 RoHS 규격을 만족하지 못하지만, SAC 합금 무연 HASL은 완전 적합하며 시장에서 널리 사용됩니다.

Q: ENIG의 블랙 패드 증후군이란 무엇인가요?

 A: 침지 금 도금 과정에서 니켈 층이 과도하게 부식되어 취성 계면 층이 생성되고, 외력 발생 시 솔더 조인트가 파단되는 불량입니다. ENIG 자체의 고유 결함이 아닌 공정 관리 불량으로 발생하므로 신뢰성 있는 PCB 제조업체를 선택하면 위험을 크게 낮출 수 있습니다.

Q: 골드 핑거 커넥터에 ENIG를 사용할 수 있나요?

A: 기판 엣지 커넥터에 ENIG 적용은 가능하지만, 잦은 삽입 분리로 마모가 심한 골드 핑거 분야는 내마모성이 더 우수한 전해 경질 금 도금을 일반적으로 권장합니다.

Q: 어느 표면처리가 보관 유효 기간이 더 길까요?

A: 적절한 보관 환경에서 두 공정 모두 6–12개월 보관 가능합니다. ENIG는 금 층의 산화 방지 성능이 더 뛰어나 보관 후 패드 상태의 일관성이 더 좋습니다.
