HDI PCB 스택업 설계: 미세 비아·임피던스·제조 공차 동시 검토 포인트

HDI 스택업에서는 미세 비아, 임피던스, 제조 공차가 모두 유전체 두께를 두고 경쟁합니다.

미세 비아는 얇은 유전체에서 유리합니다. 레이저 드릴 종횡비를 0.8~1.1로 관리하기 쉽고, 두꺼우면 홀 벽 도금과 신뢰성 확보가 어려워집니다. 반면 임피던스는 두꺼운 유전체에서 50Ω을 더 넓은 선폭으로 구현하기 쉽습니다. 선폭이 좁아지면 에칭 한계에 부딪힐 수 있습니다. 얇은 유전체에서는 압합 두께 ±10% 공차가 임피던스에 미치는 영향이 커져 양산 편차 관리가 어려워집니다.

세 조건을 모두 만족하는 단일 해답은 없으며 제품 우선순위에 따라 절충해야 합니다. 압합 후 스택업 수정에는 약 4주와 재제작 비용이 들 수 있습니다. 승인 전에 검토할 기준을 정리합니다.

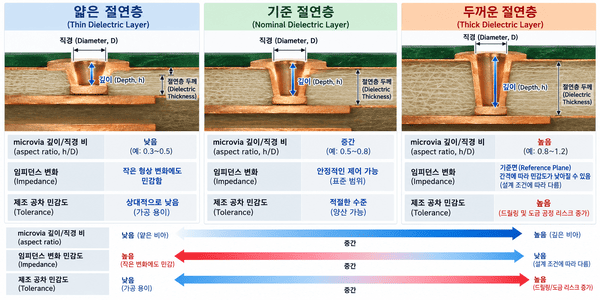

HDI 스택업의 핵심 충돌: 유전체 두께

일반 다층 PCB의 유전체 두께는 주로 임피던스에 맞추지만, HDI에서는 미세 비아 가공성과 압합 공차도 함께 좌우합니다.

얇으면 비아 종횡비와 도금 관리에 유리하고, 두꺼우면 레이저 가공·도금이 어려워져 보이드 위험이 커질 수 있습니다.

두꺼운 유전체는 50Ω을 넓은 선폭으로 구현하기 쉽습니다. 얇은 경우 선폭이 좁아져 에칭 한계를 넘지 않는지 확인해야 합니다.

얇은 층에서는 ±10% 두께 편차가 임피던스에 크게 반영될 수 있어 공칭 두께만으로 확정하지 않습니다.

1단계: 제품 우선순위와 목표를 먼저 정합니다

세 지표를 모두 최대화하기보다 제품 조건에 따라 우선순위를 정합니다. PCB 스택업 설계 자료도 함께 확인해 보세요.

고속·RF 보드는 임피던스 안정성을, 고밀도 IoT 보드는 배선 밀도와 비아 제조성을 우선할 수 있습니다.

대량 제품은 반복 생산성과 공차 관리를 중시합니다. 허용 임피던스 범위와 절충 근거를 문서화합니다.

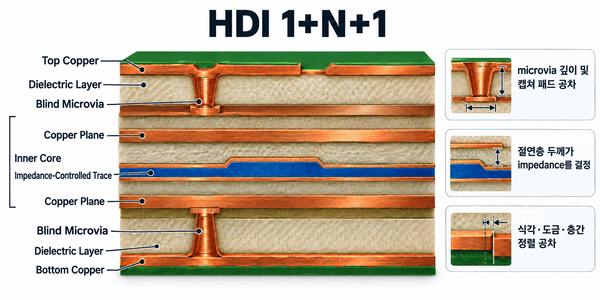

2단계: HDI 미세 비아 구조를 검토합니다

1·2차 HDI 비아 종횡비는 0.8~1.1을 초기 범위로 삼되, 재료와 제조사의 드릴·도금 능력으로 확인합니다.

비아가 기준면을 끊으면 리턴 경로와 임피던스가 달라질 수 있습니다. 고속선 아래 비아 위치와 기준면 연속성을 함께 봅니다.

블라인드 비아 구조가 실제 드릴·도금 가능한지 제조사와 확인합니다.

3단계: 유전체 공차를 포함해 임피던스를 계산합니다

공칭 두께만 계산하지 말고 압합 두께 ±10%를 반영해 상한·하한을 각각 산출합니다.

최대·최소 임피던스가 허용 범위 안인지, 선폭이 제조사의 에칭 한계 안인지 확인합니다.

4단계: 제조 공차와 적층 확정 조건을 확인합니다

반복 압합은 두께 편차가 누적될 수 있어 층수가 많을수록 최종 두께와 임피던스를 확인합니다.

얇은 유전체는 압합 변화에 민감하므로 재료별 공차와 제조 능력을 확인합니다.

최종 문서에 재료·두께, 임피던스 범위, 비아 구조·종횡비, 검사 기준을 명시합니다.

적층 확정 전 빠른 점검표

• 비아 종횡비 0.8~1.1과 제조사 능력을 확인했는가?

• 두께 ±10%에서도 임피던스가 허용 범위인가?

• 고속선 아래 비아가 기준면을 끊지 않는가?

• 선폭이 에칭 한계 안에 있는가?

• 우선순위와 절충안을 기록했는가?

자주 발생하는 설계 오해

일반 고주파 PCB 계산만 적용해 비아와 기준면 영향을 빠뜨리지 마세요. HDI는 비아 위치와 기준면 연속성도 검토해야 합니다.

스택업 확정 후 비아 구조를 고려하면 재설계가 필요할 수 있습니다. 초기부터 비아를 포함하세요.

자주 묻는 질문

1·2차 HDI의 미세 비아 종횡비 기준은 같나요?

0.8~1.1을 초기 범위로 볼 수 있지만 구조·재료·제조사 능력에 따라 달라 확인이 필요합니다.

고속선 아래 비아는 임피던스를 얼마나 바꾸나요?

구조마다 달라 단일값으로 답하기 어렵습니다. 기준면 영향을 해석하고 시제품 TDR로 확인하세요.

유전체 두께 ±10% 공차는 모든 재료에 적용되나요?

아닙니다. 최종 공차는 재료와 제조사의 압합 능력으로 정해야 합니다.

소량 샘플은 스택업 공차를 완화해도 되나요?

초기 검증 범위는 별도로 정할 수 있지만 양산 전 목표 공차를 다시 확인하세요.

임피던스는 맞지만 비아 신뢰성이 낮으면 어떻게 하나요?

비아 구조와 도금성을 재검토하고 두께·선폭을 조정한 뒤 임피던스와 신뢰성을 다시 검증합니다.

실무 요약

HDI 스택업은 유전체 두께를 중심으로 비아, 임피던스, 공차가 맞물립니다. 제품 우선순위를 정하고 제조 가능성과 두께 변화에 따른 임피던스를 함께 확인한 뒤 확정하세요.
