PCB 방열판: 종류, 부착 방식 및 선택 가이드
PCB 기판이 과열되면 부품이 조기 고장나게 됩니다. 방열판은 간편하고 비용 효율적인 방열 솔루션으로 열전도율이 높은 금속 소재로 제작되어 반도체의 열을 흡수하고 주변 공기로 확산시킵니다. 적합한 방열판을 선택하고 올바른 방식으로 부착하는 것이 제품 안정성과 A/S 비용을 좌우합니다.
PCB 방열판이란 무엇인가?
PCB 방열판은 수동식 방열 부품으로 주로 알루미늄 또는 동 소재를 사용하며 프로세서, MOSFET, 전압 레귤레이터 등 고전력 부품에 장착합니다. 작동 원리는 열전도 현상으로 발열 부품의 열이 열저항이 낮은 금속 베이스로 전달된 뒤 핀 표면을 거쳐 대류로 공기에 방출됩니다.
핵심 방열 성능 지표는 열저항(단위 ℃/W)이며 수치가 낮을수록 동일 온도 상승량에서 더 많은 열을 배출할 수 있습니다. 부품과 방열판 사이에는 반드시 고품질 열계면 소재(TIM)를 사용해야 하는데 열전도 그리스, 상변화 패드, 흑연 시트 등이 있으며 공기층이 생기면 단열 효과로 열저항이 급격히 상승하기 때문입니다.
PCB에 자주 사용하는 방열판 종류
1. 스탬핑 방열판 얇은 알루미늄 판을 프레스로 가공한 형태로 가볍고 단가가 저렴하며 5W 이하 저전력 부품(소형 레귤레이터, MCU)에 적합합니다.
2. 압출형 방열판 알루미늄 소재를 금형으로 압출하여 핀 구조를 형성하며 방열 성능과 비용의 균형이 좋고 10~100W급 전원, 모터 드라이버, RF 증폭기에 표준으로 사용합니다.
3. 접합 핀 방열판 독립된 얇은 핀을 베이스 판에 접합하여 핀 밀도를 극대화하며 기지국, 인버터, 산업 제어기처럼 공간은 좁고 발열량이 높은 환경에 적용합니다.
4. 핀 타입 방열판 원통형 금속 핀 어레이 구조로 모든 방향의 기류에서 균일한 방열 성능을 보이며 서버, 그래픽 카드, 통신 장비의 난류 통풍 환경에 최적화됩니다.
5. 클립온 기판형 방열판 스프링 클립으로 부품 패키지에 직접 고정하며 PCB 레이아웃 수정이 불필요하고 탈착이 간편하여 소비자 전자, LED 드라이브 기판에 널리 사용합니다.
방열판 부착 고정 방식
방열판 종류만큼 부착 방식 선택도 중요하며 각 고정법은 열전도 성능, 탈착 가능 여부, 조립 난이도에 차이가 있습니다.
열전도 양면 테이프
열전도 필러가 포함된 감압식 접착 테이프로 열전도율 0.8–1.5 W/m·K입니다. 5W 이하 SMD 소형 방열판에 적합하고 조립 속도가 빠르며 분리 시 기판 손상 위험이 적으나 고전력, 지속 진동 환경에는 부적합합니다.
열전도 접착제(에폭시/실리콘 계열)
영구 접착형 열전도 소재로 열전도율 1.5–3.0 W/m·K이며 기계적 고정 강도가 높습니다. 10–30W로 수리가 불필요한 제품에 적합하며 단점은 분리할 때 부품과 PCB 패드가 손상될 위험이 높습니다.
Z클립 스프링 고정 금속 클립
PCB 고정 지점에 걸어 기계적 압력으로 밀착하며 접착제를 사용하지 않고 TIM 병용 시 열전도율 3.0–5.0 W/m·K로 반복 탈착 가능합니다. 20–50W 유지보수 필요 장비에 사용하며 PCB 설계 단계에서 클립 고정 지점을 미리 확보해야 합니다.

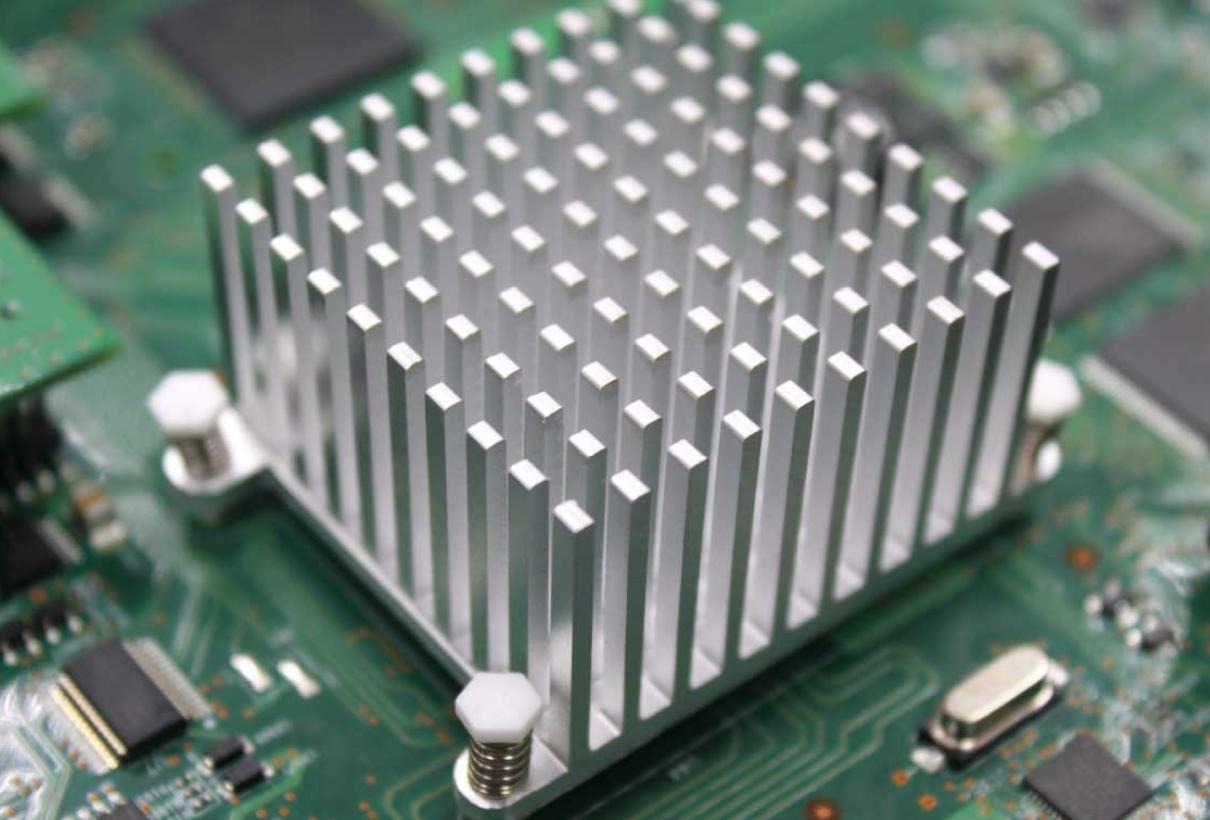

푸시핀 스프링 고정 핀
기판에 미리 뚫은 홀로 핀을 통과하고 기판 하단에서 걸어 일정한 압력을 유지하며 TIM 사용 시 열전도율 3.0–5.0 W/m·K, 조립 및 분리가 빠릅니다. 50–100W 고전력 CPU, 파워 트랜지스터, 서버 부품 표준 방식이며 레이아웃에 2.5–4mm 고정 홀을 설계해야 합니다.
부착 방식 요약표
| 고정 방식 | 열전도율(W/m·K) | 적합 전력 범위 | 탈착 가능 여부 | PCB 수정 필요 여부 |
|---|---|---|---|---|
| 열전도 양면 테이프 | 0.8–1.5 | < 5 W | 일부 가능 | 불필요 |
| 열전도 접착제 | 1.5–3.0 | 10–30 W | 불가능 | 불필요 |
| Z클립 | 3.0–5.0* | 20–50 W | 가능 | 고정 지점 필요 |
| 푸시핀 | 3.0–5.0* | 50–100 W | 가능 | 드릴 홀 필요 |
*TIM 열계면 소재 병용 기준 열전도율
PCB 방열판 선택 기준
1. 열 부하 먼저 계산: 부품 열설계 전력(TDP), 최대 허용 접합 온도 산출, 필요 열저항 = 온도차 ΔT ÷ 소비전력 P
2. 전력에 맞는 고정 방식 매칭: 위 표 참고, 50W 이상 고전력 부품은 기계식 클립 + TIM 필수로 테이프는 방열 부족
3. 유지보수 고려: 수리·부품 교체 계획이 있는 제품은 영구 접착제 사용 금지, Z클립 또는 푸시핀 우선 선택
4. PCB 레이아웃 사전 설계: 스프링 클립, 푸시핀 등 기계 고정 구조는 미리 홀/고정 지점 설계해야 후반 수정 비용이 발생하지 않음
5. 열계면 소재(TIM 필수): 금속끼리 직접 닿으면 공기층으로 열저항이 급증하므로 모든 고정 방식에 고품질 TIM을 사용해야 합니다.
결론
PCB 방열판은 기판 발열 문제를 해결하는 간편한 솔루션이며 사용 환경에 맞는 방열판 종류, 소재, 부착 방식을 선택하는 것이 핵심입니다. 스탬핑, 클립온 타입은 저전력 경량 제품에 효율적이고 압출·접합 핀 방열판은 산업·통신 고발열 고전력 장비에 적합합니다. 열전도 테이프는 간편한 저전력 양산에 유리하고 푸시핀, Z클립은 방열 성능과 유지보수 편의성을 동시 만족시켜 고전력 설계에 활용합니다. 설계 초기 열 요구사항을 계산하고 레이아웃 단계에서 고정 구조를 미리 설계하며 항상 고품질 TIM을 병용한 뒤 양산 전 방열 테스트로 검증하면 부품 온도가 낮아지고 수명이 연장되며 제품 전 생애 안정적인 동작이 보장됩니다.
