고주파 PCB 스택업 설계: 재료 선택 및 임피던스 제어

5G 통신, RFID, 위성 항법 과 같은 고주파 전자 장치에서 고주파 PCB 스택업 설계 의 주요 과제는 신호 손실을 최소화하고 정밀한 임피던스 제어를 달성하는 것입니다. 이러한 두 가지 목표 모두 적절한 재료 선택과 과학적인 임피던스 관리 전략에 크게 의존합니다. 고주파 PCB 전문 제조업체인 PCBGOGO는 재료 특성과 설계 프로세스에 대한 깊이 있는 이해를 바탕으로 고주파 애플리케이션에 최적화된 스택업 솔루션을 제공합니다.

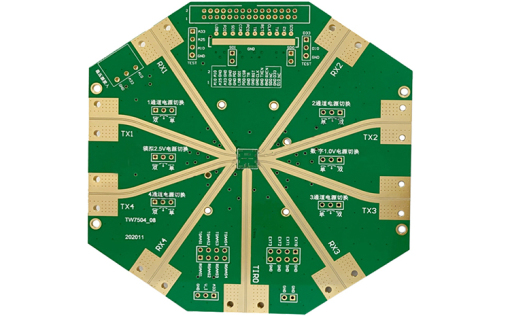

1. 고주파 PCB용 재료 선정

고주파 PCB 스택업 설계 에서 가장 중요한 첫 번째 단계는 재료 선택입니다 . 유전 상수(Dk), 손실 계수(Df), 열팽창 계수(CTE)라는 세 가지 핵심 매개변수에 중점을 두어야 합니다.

유전 상수(Dk)는 신호 전파 속도에 직접적인 영향을 미치며, Dk 값이 낮을수록 전송 속도가 빨라집니다.

소산 계수(Df)는 신호 에너지 손실을 결정하며, Df가 낮을수록 고주파 감쇠가 줄어듭니다.

열팽창 계수(CTE)는 열 사이클 동안의 신뢰성에 영향을 미칩니다.

PCBGOGO는 5G 밀리미터파 PCB에 일반적으로 PTFE 기반 소재를 사용하며, 이 소재는 유전율(Dk)이 약 2.1이고 투과율(Df)이 0.0009 정도로 낮아 신호 감쇠를 크게 줄입니다. 비용에 민감한 애플리케이션의 경우, 성능과 비용 측면에서 균형 잡힌 설계를 위해 개량된 고온 내성 FR-4 소재(Dk ≈ 3.8, Df ≈ 0.018)를 사용할 수 있습니다.

2. 고주파 신호용 동박 고려 사항

고주파 PCB 스택업 설계 에서 동박 선택은 매우 중요합니다 . "표피 효과" 때문에 고주파 신호는 주로 도체 표면을 따라 전달됩니다. 따라서 초저프로파일(VLP) 동박 과 같이 표면 거칠기가 낮은 동박이 선호됩니다.

PCBGOGO는 표준 구리(표면 조도 Ra ≥ 3.0 μm)와 달리 표면 조도 Ra ≤ 1.0 μm의 VLP 구리를 사용합니다. 이는 표피 효과 손실을 줄이고 고주파 신호 전송 효율을 향상시킵니다.

3. 임피던스 제어 전략

임피던스 제어는 고주파 PCB 스택업 설계 의 핵심입니다 . 고주파 신호는 임피던스 변화에 매우 민감합니다. 임피던스 불일치는 신호 반사, 누화 및 시스템 오류를 유발할 수 있습니다.

마이크로스트립 라인 (접지 기준면을 갖는 PCB 표면의 신호)의 임피던스는 다음과 같이 계산됩니다.
Z0 = (87 / √(Dk + 1.41)) × ln (5.98H / (0.8W + T))

H = 기준면까지의 거리

W = 트레이스 폭

T = 구리 두께

PCBGOGO는 H = 0.2mm, W = 0.8mm로 설정하여 RF PCB에서 50Ω의 특성 임피던스를 성공적으로 구현했으며, 임피던스 편차를 ±3% 이내로 유지했습니다.

스트립라인 구조 (상단/하단 기준면을 가진 PCB 내부의 신호층)의 임피던스는 다음과 같이 계산됩니다.
Z0 = (60 / √Dk) × ln (4H / (0.67π(W + 0.6T)))

스트립라인은 뛰어난 EMI 저항성을 제공하여 장거리 고주파 신호 전송에 이상적입니다. 위성 항법 PCB에서 PCBGOGO는 신호 안정성을 보장하기 위해 차동 임피던스를 100Ω으로 제어했습니다.

4. 레이어 정렬 및 적층 정확도

고주파 PCB 트레이스는 매우 가늘기 때문에 층간 정렬 불량은 임피던스 변화를 일으켜 신호 품질을 저하시킬 수 있습니다. PCBGOGO는 고정밀 적층 및 정렬 기술을 사용하여 층간 정렬 불량을 ±0.05mm 이내로 제어함으로써 적층 구조 전체에 걸쳐 임피던스 안정성을 보장합니다. 결론

성공적인 고주파 PCB 스택업 설계는 적절한 재료 선택, 저손실 동박 선택, 임피던스의 정밀한 제어, 그리고 층간 정렬 유지에 달려 있습니다. 이러한 전략들을 결합함으로써,PCBGOGO당사는 5G, RF 및 위성 애플리케이션을 위한 안정적이고 고성능의 PCB 솔루션을 제공하여 신호 손실을 최소화하고 신호 무결성을 극대화합니다.
