제조업체는 SMT 조립에서 솔더 보이드 신뢰성을 어떻게 최적화할 수 있을까요?

고품질 전자 제품을 생산하는 데 있어 모든 솔더 접합부의 무결성은 매우 중요합니다. 표면 실장 기술( SMT )에서 가장 중요하고 관리하기 어려운 결함 중 하나는 솔더 보이드( solder void ) 발생입니다. 솔더 보이드는 리플로우 후 솔더 접합부 내에 갇힌 작은 가스 충전 공동입니다. 보이드를 완전히 제거하는 것은 현실적으로 어렵지만, 크기와 분포를 제어하는것은 필수적입니다. 솔더 보이드 신뢰성 연구는 PCBA 의 기계적 강도, 열 방출 및 장기 안정성을 크게 저하시키기 때문에 매우 중요합니다. 특히 자동차 및 항공우주 전자 장치와 같이 높은 신뢰성이 요구되는 응용 분야에서는 중대한 위험 요소입니다.

납땜 결빙의 정의 및 식별

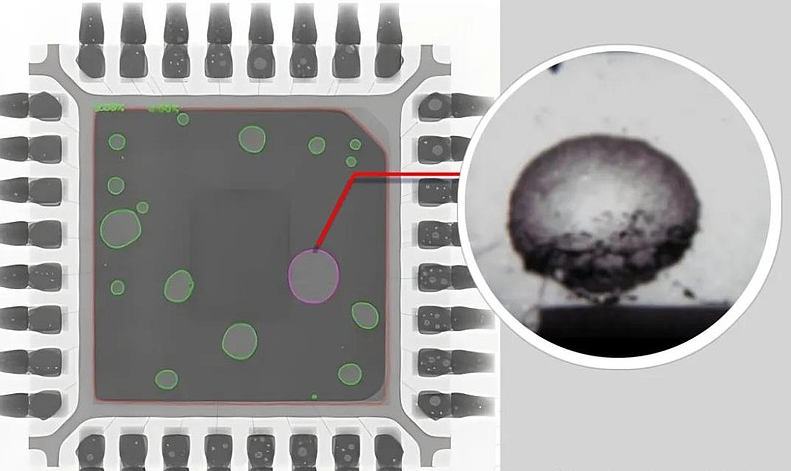

납땜 기포는 완성된 납땜 필렛 내부에 갇힌 가스로 인해 발생하는 눈에 보이는 틈 또는 기공입니다. 기포의 존재는 기포율 로 측정되며 , 이는 전체 납땜 접합 면적 대비 기포 면적의 백분율입니다.

공백이 신뢰성을 위협하는 이유:

열전도율 감소:  내부 공간(보이드)은 열 절연체 역할을 합니다. 전력 부품(예: QFN, 열 패드가 있는 BGA)에서 내부 공간은 부품에서 PCB로의 주요 열 전달 경로를 차단하여 국부적인 과열 및 조기 고장을 유발합니다.

기계적 강도 저하:  기포는 납땜 접합부의 유효 단면적을 감소시켜 열 순환 응력(팽창 및 수축) 하에서 균열이 발생하기 쉽게 만듭니다.

전기적 고장:  흔하지는 않지만, 매우 큰 공극이나 공극 덩어리가 전기 경로를 차단하여 시간이 지남에 따라 간헐적 또는 완전한 회로 고장을 일으킬 수 있습니다.

빈 공간 형성의 근본 원인

솔더 공극의 신뢰성을 제어하려면 가스 포집의 주요 원인을 해결하는 다각적인 접근 방식이 필요합니다.

솔더 페이스트 배합 문제:

플럭스 휘발:  솔더 페이스트에 함유된 플럭스는 표면을 세척한 후 리플로우 과정에서 휘발되도록 설계되었습니다. 페이스트의 유동성(점도 및 흐름 특성)이나 플럭스의 활성이 부적절하면 가스가 갇힐 수 있습니다.

부적절한 취급:  최적화되지 않은 보관, 온도 변화, 또는 불충분한 교반은 납땜 분말과 플럭스가 고르게 혼합되지 않도록 하여 리플로우 공정 중 국부적인 가스 발생을 초래할 수 있습니다.

PCB 표면 및 패드 오염:

산화 및 습기:  산화된 구리 패드 또는 PCB 재료 내부에 갇힌 과도한 습기는 용융된 납땜과 반응하여 기포를 발생시킬 수 있습니다. 미세한 오염 물질조차도 계면을 불안정하게 만들 수 있습니다.

표면 마감:  PCB 패드 마감의 종류와 품질(예: HASL, ENIG, OSP)은 솔더의 젖음성에 영향을 미치며, 갇힌 기포가 얼마나 쉽게 빠져나갈 수 있는지에 영향을 줍니다.

리플로우 프로파일 최적화:

예열 단계:  리플로우 오븐의 예열 영역은 매우 중요합니다. 온도 상승 속도가 너무 빠르면 플럭스가 급속히 휘발되어 가스가 배출되기 전에 오븐 내부에 갇힐 수 있습니다. 적절한  리플로우 곡선 프로파일링을 통해  솔더가 녹기 전(액상점에 도달하기 전) 플럭스가 활성화되고 가스가 배출될 수 있는 충분한 시간을 확보할 수 있습니다.

무효 승인에 대한 산업 표준

허용 가능한 무결점률은 업계 표준(예: IPC-A-610) 및 제품 분류에 따라 결정되며, 이는 요구되는 납땜 무결점 신뢰성을 반영합니다 .

제조업체는 볼 그리드 어레이(BGA) 아래와 QFN 및 LGA와 같은 부품의 열 패드 아래와 같은 중요한 솔더 접합부의 공극률을 정확하게 정량화하기 위해 X선 검사 (2D 또는 3D CT)를 사용해야 합니다 .

완화 전략

솔더 보이드 신뢰성을 향상시키기 위해 제조업체는 고급 제어 기술을 구현해야 합니다.

진공 리플로우 솔더링:  리플로우 공정의 액상 단계에서 진공을 이용하는 것이 가장 효과적인 방법입니다. 대기압이 낮아지면서 용융된 솔더 내에 갇혀 있던 기포가 기계적으로 빠져나가기 때문입니다.

질소 분위기:  질소로 채워진 리플로우 오븐을 사용하면 산화를 억제하여 납땜의 젖음성을 향상시키고 가스가 더 자유롭게 빠져나갈 수 있습니다.

스텐실 설계 최적화:  열 패드용 스텐실 개구부 설계를 수정하면(종종 "창문형" 패턴 사용) 휘발성 플럭스 성분을 위한 전용 배출 경로를 제공합니다.

결론

현대 SMT 조립 에서 높은 솔더 보이드 신뢰성을 유지하는 것은 정밀한 공정 제어, 재료 품질 관리 및 첨단 검사 기술을 요구하는 매우 까다로운 과제입니다. 솔더 페이스트 취급, PCB 표면 품질 및 리플로우 프로파일 무결성과 관련된 원인을 철저히 관리함으로써 제조업체는 전자 장치의 수명과 성능을 보장할 수 있습니다. 복잡하고 높은 신뢰성이 요구되는 PCBA 에서 가능한 한 가장 낮은 솔더 보이드 발생률을 달성하는 데 전문성을 갖춘 파트너를 찾고 있다면 PCBGOGO가 최적의 선택입니다. 당사는 다음 과 같은 분야를 전문으로 합니다.정밀 SMT 조립 제조최적화된 리플로우 공정과 X선 검사를 통해 Class 3 제품에 요구되는 솔더 보이드 신뢰성 과 구조적 무결성을 보장합니다. 지금 바로 문의하세요.service@pcbgogo.com.
