재생 에너지 PCB: 요구사항, 응용 분야 및 제조 가이드

주요 정의     핵심 정의 재생 에너지 PCB는 태양광, 풍력 및 에너지 저장 시스템에서 전력 변환, 전압 조정 및 시스템 모니터링을 위해 설계된 인쇄회로기판입니다. 10~20년의 수명 동안 온도 사이클링, 진동 및 습기를 포함한 장기간의 옥외 노출을 견딜 수 있도록 제작됩니다. 이러한 기판은 일반적으로 대전류 처리를 위한 중구리 트레이스, 방열을 위한 서멀 비아 및 고신뢰성 기판 재료를 사용하여 가혹한 재생 에너지 환경에서 안정적인 성능을 보장합니다.

지붕 위에 15년 동안 모든 폭염과 폭우를 견딘 태양광 패널은 외부에서 보면 단순해 보입니다. 그 아래에서 제어하는 기판은 결코 단순한 작업을 하지 않습니다.

이 가이드는 재생 에너지 시스템이 PCB에 실제로 요구하는 사항, 이러한 기판이 태양광, 풍력 및 수력 응용 분야에서 나타나는 위치, 제조 방식을 형성하는 과제 및 제조 파트너에서 찾아야 할 사항을 다룹니다.

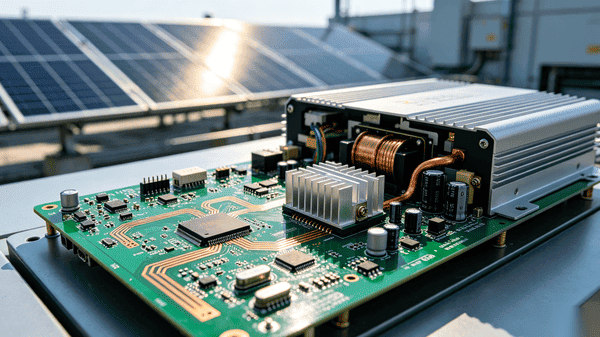

재생 에너지 시스템이 PCB에 요구하는 사항

재생 에너지 하드웨어는 대부분의 소비자 가전 제품이 요구하는 것보다 PCB에 더 많은 것을 요구하며, 거의 모든 응용 분야에서 네 가지 요구사항이 나타납니다.

• 대전류 처리: 태양광 인버터, 풍력 변환기 및 저장 시스템은 종종 큰 전류 부하를 전달하므로 트레이스는 저항 발열과 전압 강하를 피하기 위해 충분한 구리(때로는 2온스 이상)가 필요합니다.

• 열 내구성: 태양광 인버터 및 풍력 변환기 내부의 부품은 정상 작동 중 표면 온도가 화씨 140~185도에 도달할 수 있으므로 서멀 비아, 방열판 및 지속적인 열에 대해 정격된 기판이 필요합니다.

• 장기 환경 내구성: 옥외 배치된 기판은 10년 이상의 자외선, 습기 및 온도 사이클링에 직면하므로 재료와 코팅은 일반적인 3~5년 소비자 제품 수명이 아닌 10~20년의 수명 동안 견뎌야 합니다.

• 정밀한 전압 조정 및 모니터링: 인버터 및 배터리 관리 시스템은 전력을 안전하게 변환하고 분배하기 위해 안정적인 전압 조정과 정확한 센서 피드백에 의존하며, 조정 실패는 부품 손상이나 안전하지 않은 작동으로 이어질 수 있습니다.

이러한 요구사항은 기판이 내장된 재생 에너지 기술에 따라 다르게 적용됩니다.

재생 에너지 PCB의 응용 분야

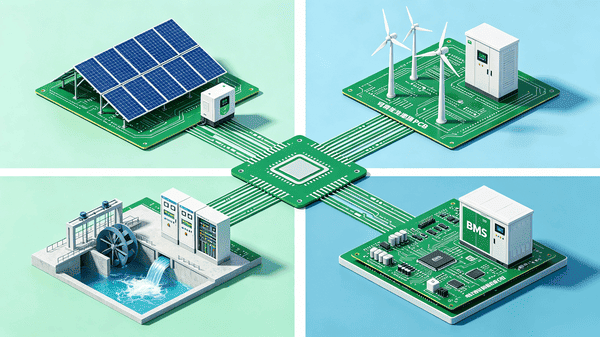

태양광, 풍력 및 수력 시스템은 각각 전력 변환, 제어 및 모니터링의 다른 조합을 위해 PCB에 의존합니다.

• 태양 에너지 시스템: PCB는 패널 내 태양전지를 상호 연결하고 햇빛을 전기로 변환하는 것을 관리하며, 인버터 기판은 해당 DC 출력을 계통 호환 AC 전력으로 변환하며, 현대 설계는 95% 이상의 변환 효율에 도달합니다.

• 풍력 에너지 시스템: 터빈 제어 기판은 블레이드 피치와 가변 속도 기계적 회전에서 안정적인 AC 전력으로의 전력 변환을 관리하며, 풍속 변화에 따라 전압과 주파수를 조정하여 계통 안정성을 유지합니다.

• 수력 발전 시스템: PCB는 소규모 및 공공 수력 발전 설비에서 흐르는 물로부터의 전력 생성을 제어하고, 전압 변동을 안정화하며 출력을 계통과 동기화하여 원활하고 지속적인 작동을 보장합니다.

• 에너지 저장 시스템: 배터리 관리 시스템 기판은 개별 셀 전압과 온도를 모니터링하고, 충전 및 방전 사이클 동안 셀 간 전하를 균형 있게 조절하여 배터리 팩을 보호합니다.

이러한 각 응용 분야는 동일한 근본적인 제조 과제의 자체 버전에 직면합니다: 현장에서 생존하는 기판을 만드는 것입니다.

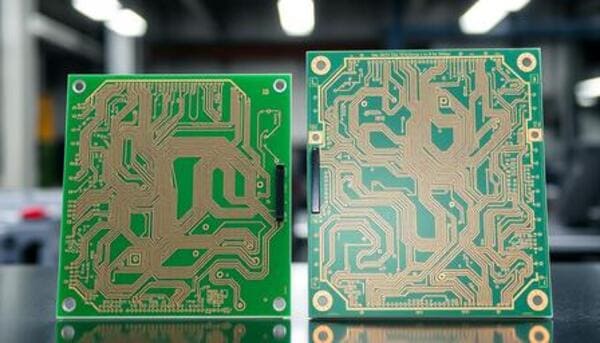

재생 에너지 PCB 제조의 과제와 미래 트렌드

재생 에너지용 PCB 제조는 내구성과 전류 처리를 비용과 동시에 해결하는 것을 의미하며, 몇 가지 과제와 트렌드가 업계의 대응 방식을 형성하고 있습니다.

• 환경 스트레스 테스트: 옥외 태양광 및 풍력 설비에 사용될 기판은 생산 전에 가속 열 사이클링 및 습기 테스트를 점점 더 많이 거치며, 패널 수명 10년 후의 현장 고장은 약한 설계를 조기에 발견하는 것보다 훨씬 비용이 많이 들기 때문입니다.

• 중구리 및 두꺼운 기판 채택: 시스템이 더 높은 전력 출력으로 확장됨에 따라 더 많은 설계가 표준 중량 기판을 과열시키는 전류 부하를 처리하기 위해 중구리 PCB와 더 두꺼운 기판으로 전환하고 있습니다.

• 리지드-플렉스 및 HDI 채택: 소형 인버터 및 휴대용 배터리 팩은 더 작은 인클로저에 증가하는 부품 수를 수용하기 위해 더 많은 설계를 리지드-플렉스 구조와 더 높은 밀도의 상호 연결 기술로 밀어붙이고 있습니다.

• 스마트 그리드 통합: 계통 인프라가 더 많은 실시간 모니터링 및 통신을 추가함에 따라 더 많은 재생 에너지 기판이 분산된 구성 요소 간의 데이터 전송 정확성을 유지하기 위해 제어된 임피던스 라우팅과 고주파 설계를 필요로 합니다.

• 지속 가능한 재료 및 공정: 업계의 환경적 포지셔닝을 고려하여 더 많은 제조업체가 이러한 기판에 필요한 내구성을 희생하지 않으면서 RoHS 준수 재료와 영향이 적은 생산 공정으로 전환하고 있습니다.

재생 에너지 프로젝트가 PCBgogo를 선택하는 이유

성공적인 재생 에너지 PCB 프로젝트는 하나의 기판에서 몇 가지 주요 과제를 해결하는 것을 의미합니다. 대전류, 강한 열 및 10년 이상의 신뢰성 있는 사용을 처리해야 합니다. 설계가 종이상으로 완벽해 보여도 제조 공정이 주요 파라미터와 공차를 안정적으로 유지할 수 없다면 실제 사용에서 실패할 수 있습니다.

PCBgogo는 10년 이상의 PCB 제조 경험을 보유하고 있습니다. 우리는 중구리 기판, 다층 기판 및 HDI 기판에 중점을 둡니다. 이를 통해 소비자 가전부터 산업 및 에너지 시스템까지 광범위한 고신뢰성 응용 분야를 지원할 수 있습니다. 강력한 공정 제어 및 품질 시스템은 다양한 생산 배치 간 일관된 성능을 보장합니다. 또한 안정적이고 신뢰할 수 있는 납기를 제공하여 프로젝트 일정을 유지합니다.

각 프로젝트 시작 시 당사 엔지니어링 팀은 귀하의 전력 요구사항, 열 설계 및 장기 신뢰성 목표를 검토합니다. 이를 기반으로 실제 응용 분야 요구사항에 맞는 제조 계획을 수립합니다. 재생 에너지 PCB 프로젝트를 진행 중이라면 언제든지 당사 팀에 문의하십시오. 최상의 솔루션을 찾기 위해 함께 협력할 것입니다.

최종 요약

재생 에너지 PCB는 신호를 라우팅하는 것 이상을 해야 합니다. 태양광, 풍력 또는 수력 시스템을 안정적으로 작동시키면서 10년 이상의 열, 전류 및 기후를 견뎌야 합니다. 설계 단계에서 전류 처리, 열 관리 및 재료 선택을 올바르게 하는 것이 현장에서 10년 후에도 해당 기판이 여전히 성능을 발휘하는지 여부를 결정합니다.

자주 묻는 질문

PCB를 재생 에너지 응용 분야에 적합하게 만드는 요소는 무엇인가요?

재생 에너지 PCB는 대전류 처리를 위한 더 무거운 구리 트레이스, 비아 및 방열판과 같은 열 관리 기능, 그리고 10~20년 동안 옥외 온도 사이클링, 습기 및 자외선 노출을 견딜 수 있는 재료 또는 코팅이 필요합니다.

태양광 인버터 PCB가 높은 변환 효율을 요구하는 이유는 무엇인가요?

태양광 인버터의 변환 손실 1%당 시스템의 사용 가능한 에너지 출력이 직접 감소하므로, 현대 인버터 PCB 설계는 태양광 설치의 수익을 최대화하기 위해 95% 이상의 효율을 목표로 합니다.

PCB는 풍력 및 수력 발전 시스템에서 어떻게 다르게 사용되나요?

풍력 터빈 PCB는 주로 블레이드 피치 제어를 관리하고 가변 속도 회전 에너지를 안정적인 AC 전력으로 변환하는 반면, 수력 PCB는 연속적인 흐르는 물 입력에서 전압을 안정화하고 해당 출력을 계통과 동기화하는 데 더 중점을 둡니다.

재생 에너지 PCB에 특별한 인증이 필요한가요?

대부분의 재생 에너지 PCB 제조업체는 품질 관리를 위해 ISO 9001:2015, 공정 표준을 위해 IPC-A-610을 준수하며, 이러한 기판이 지원해야 하는 연장된 수명을 고려하여 일반적으로 IPC-6012 Class 2가 적용됩니다.

중구리 PCB 구조는 재생 에너지 시스템에 어떻게 도움이 되나요?

중구리 PCB는 표준 1온스 이상의 더 두꺼운 구리 층을 사용하여 과도한 저항 발열 없이 더 높은 전류 부하를 전달하므로 태양광 추적기 및 풍력 터빈 전력 변환기와 같은 고전력 응용 분야에 매우 적합합니다.
