차세대 스마트 LED 전원 공급 장치를 위한 PCB 설계는 어떻게 발전해야 할까요?

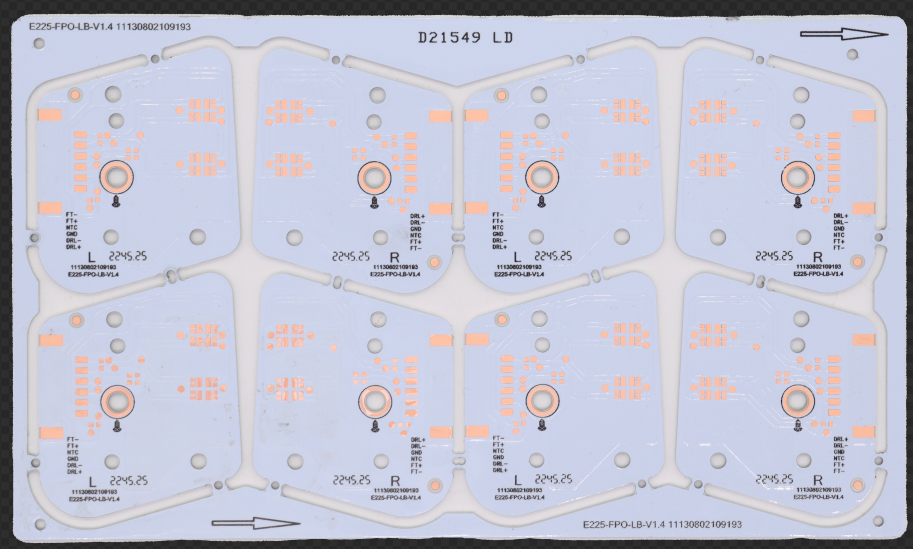

스마트 조명이 완전한 연결성을 향해 빠르게 발전함에 따라 LED 스위치 모드 전원 공급 장치는 더 이상 단순한 전력 변환 장치가 아닙니다. 이제 디밍 제어, 무선 통신, 상태 모니터링 및 오류 보고 기능을 통합하고 있습니다. 이러한 지능형 기능은 PCB 설계, 특히 모듈 호환성, 신호 무결성, 절연 및 EMC 규정 준수에 대한 새로운 요구 사항을 제시합니다. 이 글에서는 스마트 LED 전원 시스템을 완벽하게 지원하는 PCB를 구축하기 위한 주요 설계 동향과 실용적인 방법을 설명합니다.

1. 새로운 요구 사항: 스마트 LED 전원 공급 장치가 PCB 설계에 기대하는 사항은 무엇인가요?

1.1 스마트 기능 및 PCB에 미치는 영향

최신 스마트 LED 드라이버는 원격 디밍, 무선 모니터링, 오류 진단 및 장면 기반 제어와 같은 기능을 통합합니다. 이러한 기능은 중요한 PCB 요구 사항으로 이어집니다.

모듈 호환성: PCB 레이아웃은 Wi-Fi, 블루투스, ZigBee 및 기타 IoT 통신 모듈에 필요한 구조화된 인터페이스와 풋프린트를 확보해야 합니다.

안정적인 신호 전송: 제어 신호(PWM, I2C, UART) 및 RF 트레이스는 간섭으로부터 보호되어야 하며, 그렇지 않을 경우 디밍 오류 또는 통신 불안정이 발생할 수 있습니다.

전력 제어 절연: 고전압 MOSFET, 변압기 및 정류기는 노이즈 결합을 방지하기 위해 MCU 및 통신 칩과 절연되어야 합니다.

낮은 대기 전력: 스마트 드라이버는 0.5W 이하의 대기 전력을 필요로 하므로 효율적인 저전력 보조 회로와 최적화된 배선이 필수적입니다.

1.2 기존 PCB가 지능형 LED 전원 설계에 적합하지 않은 이유

기존 LED 드라이버 PCB는 스마트 제어를 위해 설계되지 않았기 때문에 다음과 같은 문제점이 발생했습니다.

협소한 레이아웃: 무선 모듈을 위한 별도의 공간이 없어 배치 공간이 부족하고 EMI 문제가 발생합니다.

신호 약화 설계: 길거나 차폐되지 않은 제어 회로는 신호 감쇠, 불안정한 PWM 디밍 및 통신 오류를 유발합니다.

전력 관리 부실: MCU 또는 무선 모듈용 독립적인 저전력 레일이 없어 대기 전력 소모가 증가합니다.

부적절한 EMC 전략: RF 모듈은 기존 PCB가 허용할 수 없는 새로운 방출 및 민감도 문제를 야기합니다.

1.3 PCBGOGO의 스마트 PCB 기능

PCBGOGO는 표준화된 지능형 설계 지원 템플릿을 사용하여 1~32층 다층 PCB를 제작합니다. 기능별 영역 구분(전원, 제어, RF), 통신 트레이스의 정확한 임피던스 제어, EMC 최적화 스택업 등의 설계 지원을 제공합니다. 이러한 기능을 통해 고객은 스마트 LED 전원 불량률을 줄이고 인증 절차를 가속화할 수 있습니다.

2. 실용적인 해결책: 스마트 LED 전원 공급 장치 PCB 설계의 네 가지 핵심 단계

2.1 지능형 기능을 위한 모듈식 레이아웃 계획

기능별 구역 설정

전력 영역: 2~3온스 구리 평면에 고전류 부품(MOSFET, 변압기)을 배치합니다.

제어 영역: MCU, 디밍 IC, 피드백 구성 요소는 노이즈 차단 장치를 사용하여 배치됩니다.

통신 영역: Wi-Fi/Bluetooth/ZigBee 모듈은 EMI 보호를 위해 전원 영역과 8mm 이상 떨어져 있어야 합니다.

표준 인터페이스 할당

통신 모듈용 SPI, I2C, UART 포트

범용 디밍 호환성을 위한 PWM 또는 0~10V 디밍 커넥터

PCBGOGO는 개발 주기를 단축하는 데 도움이 되는 재사용 가능한 레이아웃 템플릿을 제공합니다.

2.2 신뢰할 수 있는 스마트 기능을 위한 신호 라우팅 기술

제어 신호 관행

인접한 접지 보호대를 사용하여 PWM 트레이스를 차폐하고, 길이는 10cm 이하로 유지하십시오.

RF 및 고속 통신 회선의 경우 50옴 임피던스 정합을 준수하십시오(예: 0.25mm 트레이스 폭, 1온스 구리에 0.15mm 유전체).

격리 및 무결성

전원 회로와 제어 회로 사이에 광커플러를 사용하여 노이즈 유입을 방지하십시오.

통신 신호의 안정성을 향상시키기 위해 차등 라우팅을 구현하십시오.

PCBGOGO의 무료 DFM 검토를 통해 임피던스와 라우팅 안정성을 최적화할 수 있습니다.

2.3 대기 전력 소모를 최소화하는 전력 관리 설계

주 전원 레일: 효율이 90% 이상인 고효율 LLC 또는 QR 토폴로지.

보조 레일: 3.3V/5V 저전력 LDO/DC-DC 아키텍처를 통해 대기 전력 소비량 0.3W 미만 달성.

갈바닉 절연: 1차 회로와 2차 회로 간 최소 3kV의 절연이 필요합니다.

전력 관리 IC(PMIC): 절전/절전 해제 제어 및 초저전력 작동을 위한 예약된 공간.

2.4 RF 및 제어 신뢰성을 위한 EMC 최적화

차폐 구조물

RF 모듈 주변에 구리 차폐벽(폭 ≥2mm, 2온스 구리) 설치; 비아 간격 ≤5mm.

MCU 아래에 접지면 차폐를 적용하여 방사 노이즈를 줄입니다.

필터링 전략

보조 전원 공급 장치용 0.1μF 디커플링 커패시터.

무선 모듈 전원 핀 근처에 1000pF 고주파 필터를 설치합니다.

PCBGOGO는 특정 RF 모듈에 맞춘 EMC 설계 권장 사항을 제공합니다.

결론

스마트 LED 전원 공급 장치 개발에는 PCB 아키텍처의 근본적인 변화가 필요합니다. 모듈형 레이아웃, 견고한 신호 라우팅, 저전력 보조 회로, RF를 고려한 EMC 설계로의 전환이 필수적입니다. 이러한 접근 방식을 채택하는 제조업체는 안정성, 인증 성공률, 제품 출시 기간 등을 크게 개선할 수 있습니다.

스마트 LED 애플리케이션 분야의 선도적인 PCB 공급업체인 PCBGOGO는 IoT 지원 PCB 제작, 신속한 프로토타이핑, DFM 지원 및 다중 공장 생산 능력을 제공합니다. PCBGOGO의 지능형 PCB 솔루션은 기업이 차세대 스마트 조명 제품으로의 전환을 가속화하고 5G, AI 및 고급 무선 기술과의 미래 통합을 준비하는 데 도움을 줍니다.
