현대 PCB(인쇄회로기판)의 소형화와 고집적화로 인해 육안 검사는 사실상 불가능해졌습니다. SMT(표면실장) AOI는 고속·고정밀도로 기판의 결함을 자동 스캔하여 전자 부품 조립의 품질과 신뢰성을 보증하는 핵심 기술입니다. SMT AOI(자동광학검사) 검사는 높은 수율을 유지하고 출하 후 고비용의 고장을 예방하기 위해 반드시 거쳐야 하는 필수 공정입니다.

SMT AOI 검사란 무엇인가?

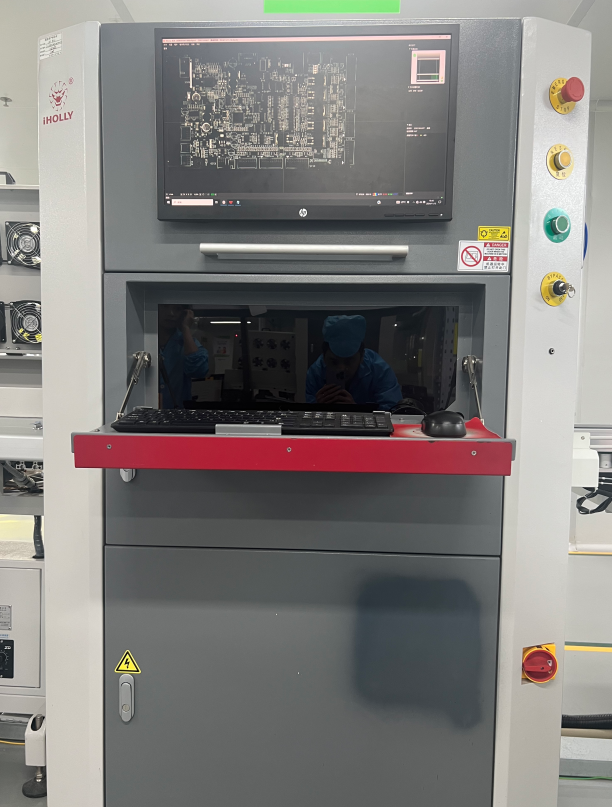

AOI는 고해상도 카메라 시스템으로 PCB의 상세 이미지를 촬영하는 비접촉 검사 방식입니다. 이후 정밀 소프트웨어가 이 이미지를 처리하여 실제 기판의 특징(부품 배치, 납땜 접합부, 극성 등)을 미리 프로그램된 CAD 데이터나 "골든 보드" 기준과 대조합니다. 허용 공차를 벗어난 모든 편차는 불량으로 플래그 처리됩니다.

AOI 시스템은 SMT 조립 라인의 여러 단계에 배치하여 특정 유형의 불량을 조기에 잡아낼 수 있습니다.

· Pre-Reflow AOI: 부품 배치 직후, 기판이 리플로우 오븐을 거치기 전에 수행하는 검사입니다. 오배치, 부품 누락, 극성 불량 등을 잡아냅니다.

· Post-Reflow AOI: 리플로우 오븐 이후에 수행하는 검사입니다. 가장 일반적으로 사용되며, 납땜 접합부의 품질에 집중합니다.

· Post-Wave AOI: 혼합 기술 기판에 대해 웨이브 솔더링 후에 사용합니다.

SMT AOI 검사가 SMT 품질을 향상시키는 주요 방법

SMT AOI는 전기적 기능과 장기 신뢰성에 모두 영향을 주는 다양한 불량을 식별하고 플래그 처리함으로써 전체 PCB 품질을 높입니다.

1. 납땜 접합부 불량 정밀 검출

불량한 납땜 품질은 PCB 고장의 가장 큰 원인입니다. AOI는 가장 흔하고 치명적인 납땜 불량을 식별하는 데 매우 효과적입니다.

· 솔더 부족(Insufficient Solder): 납땜량이 부족하여 연결이 약하거나 아예 형성되지 않는 경우입니다.

· 과다 솔더/브리지(Bridging): 납땜량이 과도하여 인접한 부품 pad나 리드 사이에 쇼트가 발생할 수 있습니다.

· 솔더 볼(Solder Balls): 작은 솔더 구체로, 쇼트를 유발하거나 떨어져 나가 나중에 문제를 일으킬 수 있습니다.

· 부품 리프트/턴스톤(Lifted/Tombstoned): 저항이나 커패시터 같은 작은 부품이 리플로우 중 한쪽 끝이 들뜨는 현상입니다.

2. 정확한 부품 배치 및 방향 보장

작은 SMT 부품을 배치하는 데 필요한 정밀도는 매우 높습니다. AOI는 모든 부품이 올바른 위치에 있는지 확인합니다.

· 부품 누락(Missing Components): 픽 앤 플레이스되지 않은 부품을 검출합니다.

· 정렬 불량(Offset): 부품이 pad 중심에서 너무 벗어나 이동한 경우를 플래그 처리합니다.

· 극성 불량(Incorrect Polarity): 다이오드, 커패시터, IC 같은 극성 부품이 올바르게 배향되었는지 확인합니다. 극성이 거꾸로 된 부품은 회로가 즉시 고장 나는 경우가 많습니다.

3. 생산 수율 및 처리량 증대

공정 초기에 불량을 잡음으로써 AOI는 제조 효율을 크게 향상시킵니다.

· 공정 제어 피드백: AOI 시스템은 스텐실 프린터나 pick-and-place（픽앤플레이스） 장비 같은 상류 기계에 즉각적인 피드백을 제공하는 데이터를 생성합니다. 이를 통해 작업자는 수백 개의 불량 기판이 생산되기 전에 장비 설정을 신속히 조정할 수 있습니다.

· 수리 비용 절감: 기판이 완전히 납땜되기 전(프리 리플로우)에 부품을 수리하는 것이, 최종 조립과 기능 테스트 후에 불량을 찾아 수정하는 것보다 훨씬 저렴하고 손상이 적습니다.

4. 신뢰성 및 추적성 강화

의료나 자동차 같은 안전 핵심 산업에서는 상세한 품질 보증이 필수적입니다.

· 일관성: AOI는 모든 기판에 일관되고 객관적인 품질 기준을 적용하여, 육안 검사에 내재된 주관성과 피로를 제거합니다.

· 데이터 로깅: 최신 SMT AOI 시스템은 검사한 모든 기판에 대해 이미지, 좌표, 불량 유형 등의 상세 데이터를 기록합니다. 이는 향후 감사와 고장 분석을 위한 귀중한 추적성을 제공합니다.

결론

SMT AOI 검사는 더 이상 사치가 아니라, 고품질·고신뢰성 PCB를 지향하는 모든 제조업체에게 필수적인 요소입니다. 부품 배치, 방향, 납땜 접합부 품질과 관련된 불량을 신속하고 정확하게 식별함으로써, AOI 시스템은 전체 SMT 조립 공정을 최적화하는 데 필요한 핵심 피드백 루프를 제공합니다. 견고한 SMT AOI 검사 솔루션에 투자하는 것은 생산 수율을 높이고 전자 제품의 평판을 지키는 가장 효과적인 방법 중 하나입니다.
