PCB 접착제: PCB에 적합한 접착제 선택을 위한 완전 가이드

프로토타입을 조립하든 본격 생산으로 확장하든, 올바른 PCB 접착제를 선택하는 것은 전자제품의 신뢰성을 좌우할 수 있습니다. PCB 응용 분야용 접착제는 여러 역할을 수행합니다. 즉, 부품을 제자리에 고정하고, 민감한 회로를 환경 노출로부터 보호하며, 경우에 따라 방열 관리에도 도움을 줍니다. 그러나 시장에 너무 많은 제형이 있어 올바른 제품을 선택하는 것이 종종 압도적으로 느껴집니다.

이 가이드는 PCB용 접착제에 대해 알아야 할 모든 것, 즉 주요 유형, 각 유형의 적합한 용도, 그리고 특정 응용 분야 요구사항에 맞는 접착제를 선택하는 방법을 설명합니다.

PCB 제조에서 접착제 선택이 중요한 이유

PCB 어셈블리용 접착제는 단순히 부품을 함께 고정하는 것 이상의 역할을 합니다. 표면실장기술(SMT) 라인에서 접착제는 리플로우 솔더링 중에 부품을 제자리에 유지하여 기판이 오븐을 통과할 때 이동하거나 떨어지지 않도록 합니다. 스루홀 및 혼합 기술 설계에서 접착제는 솔더 조인트만으로는 항상 보장할 수 없는 구조적 보강을 제공합니다.

잘못된 접착제 선택은 박리, 부품 토우스토닝, 열 피로 또는 완전한 전기적 고장으로 이어집니다. 처음부터 올바른 화학 물질을 선택하면 리워크 비용이 절감되고 최종 제품이 소비자 가전이든 안전에 중요한 산업용 컨트롤러이든 신뢰성 기준을 충족할 수 있습니다.

PCB 접착제의 주요 유형 및 응용 분야

PCB 접착제 선택은 일반적으로 작업에 재료를 일치시키는 것입니다. 각 유형은 다르게 작동하므로 하나씩 살펴보는 것이 도움이 됩니다.

에폭시 접착제

에폭시는 가장 일반적인 옵션 중 하나입니다. 강한 접착력을 제공하며 화학물질과 열에 잘 견딥니다.

• 단성분 에폭시는 SMT 생산에 자주 사용됩니다. 리플로우 중에 경화되므로 추가 단계가 없습니다.

• 이성분 에폭시는 오븐 경화가 편리하지 않은 리워크나 소량 생산에서 더 일반적입니다.

절충점은 유연성입니다. 에폭시는 경질이므로 구부러지거나 심한 충격을 받는 기판에는 적합하지 않습니다.

실리콘 접착제

실리콘은 경화 후에도 유연성을 유지하여 가혹한 환경에 적합합니다.

진동이나 온도 변화가 있는 자동차 전자제품이나 실외 조명과 같은 환경에서 잘 작동합니다. 또한 FR-4 및 세라믹과 같은 일반적인 PCB 재료에도 잘 접착됩니다.

단점은 강도입니다. 에폭시만큼 강하게 고정되지 않으므로 중기계적 하중에는 첫 번째 선택이 아닙니다.

UV 경화 접착제

UV 접착제는 자외선 아래에서 빠르게 경화됩니다. 따라서 빠른 생산 라인에서 인기가 있습니다.

납땜 전에 부품을 제자리에 고정하거나 소형 광학 부품을 접합하는 데 자주 사용됩니다. UV 광선이 도달할 수 없는 영역에는 이중 경화 버전이 사용되어 접착제가 여전히 완전히 경화됩니다.

전도성 접착제

이 유형은 일반적으로 은인 전도성 충전재를 사용하여 전류를 전달할 수 있습니다.

납땜이 적합하지 않은 경우, 특히 열에 민감한 부품이나 플렉시블 기판에 유용합니다. 플럭스가 필요 없어 공정이 더 깨끗합니다.

주의할 점은 저항입니다. 솔더보다 높으므로 이 접착제는 저전류 또는 신호 응용 분야에 더 적합합니다.

열전도성 접착제

이 접착제는 부품에서 열을 이동시키도록 설계되었습니다.

전력 IC, MOSFET 및 LED와 같은 부품에 방열판을 부착하는 데 일반적으로 사용됩니다. 충전재는 전기적 절연을 유지하면서 열 전달을 돕습니다.

성능은 열전도율에 따라 달라집니다. 낮은 값은 경량 사용에 적합하고, 고전력 설계는 3 W/m·K 이상의 더 높은 등급이 필요합니다.

PCB 프로젝트에 적합한 접착제 선택 방법

PCB 어셈블리용 단일 접착제가 모든 시나리오에서 완벽하게 작동하지는 않습니다. 올바른 선택은 여러 요인에 따라 달라집니다:

• 작동 온도 범위: 기판이 극한의 고온이나 저온을 경험할 경우 실리콘 또는 고온 에폭시 제형이 표준 단성분 시스템보다 더 적합합니다.

• 기판 호환성: 접착제가 특정 기판 재료에 대해 정격되었는지 항상 확인하십시오. FR-4가 가장 일반적이지만 폴리이미드, PTFE 및 세라믹 기판은 각각 접착에 영향을 미치는 다른 표면 에너지 특성을 가지고 있습니다.

• 경화 방법 및 공정 제약: 열에 민감한 부품은 오븐 경화를 견디지 못할 수 있습니다. UV 경화 접착제는 생산을 가속화하지만 접근 가능한 본드 라인이 필요합니다. 이성분 상온 시스템은 가장 큰 유연성을 제공하지만 처리량이 가장 느립니다.

• 전기적 요구사항: 접착제가 절연성, 전도성 또는 단순히 중성이어야 하는지 결정하십시오. 잘못된 위치에 전도성 접착제를 배치하면 의도하지 않은 전류 경로가 생성될 수 있습니다.

• 환경 노출: 습기, 용제, 자외선 및 진동은 모두 시간이 지남에 따라 접착제 결합을 열화시킵니다. 최종 사용 환경에 맞는 제형을 선택하고 추가 보호를 위해 컨포멀 코팅과 함께 사용하는 것을 고려하십시오.

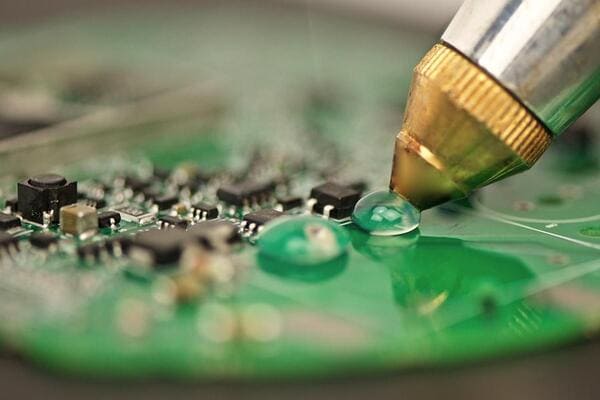

PCB 접착제 도포 실용 팁

최고의 접착제도 잘못 도포되면 성능이 저하됩니다. 다음 모범 사례를 염두에 두십시오:

• 도포 전에 PCB 표면을 세정하십시오. 플럭스 잔여물, 오일 및 먼지는 접착력을 크게 감소시킵니다. 린트프리 천에 이소프로필 알코올을 묻혀 닦는 것이 대부분의 기판에 대한 표준 전처리입니다.

• 소량의 제어된 양으로 도포하십시오. 과도한 접착제는 부품 아래로 퍼져 패드에 스며들어 납땜 결함이나 브리징을 유발할 수 있습니다. 정밀 분배 장비 또는 미세 팁이 있는 시린지는 정확한 비드 배치를 유지하는 데 도움이 됩니다.

• 포트 라이프와 유통 기한을 준수하십시오. 이성분 및 UV 경화 접착제는 특히 혼합되거나 노출된 후 작업 시간이 제한적입니다. 항상 제조업체 데이터시트를 확인하고 지정된 온도 요구사항에 따라 재료를 보관하십시오.

• 생산에 투입하기 전에 접착력 테스트를 수행하십시오. 대표 샘플에 대한 박리 및 전단 강도 테스트는 선택한 접착제가 응용 분야의 기계적 요구사항을 충족하는지 확인합니다.

고품질 PCB로 시작하면 모든 것이 달라집니다

접착제 선택은 신뢰성 방정식의 한 부분일 뿐입니다. PCB 자체의 품질이 기초를 설정합니다. 불일치한 동도금, 거친 표면 처리 또는 오염된 라미네이트가 있는 기판은 가장 신중하게 선택된 접착제도 무력화시킵니다. 그렇기 때문에 많은 엔지니어와 구매 팀이 엄격한 공정 관리를 유지하는 확립된 제조업체에 의존합니다.

PCBgogo는 표준 FR-4 이중층 기판부터 복잡한 고밀도 상호 연결(HDI) 설계에 이르기까지 광범위한 사양에 걸쳐 일관된 기판 품질로 잘 알려진 PCB 제조업체입니다. 깨끗하게 제조되고 적절히 마감된 기판으로 시작하는 엔지니어는 접착제 결합이 처음에 올바르게 자리 잡아 리워크를 줄이고 출시 시간을 단축한다는 것을 발견합니다. 다음 PCB 프로젝트를 계획 중이라면 PCBgogo에 견적을 요청하는 것이 접착제 선택을 고려하기 전에 조립의 기판 측면이 잘 처리되었는지 확인하는 간단한 방법입니다.

PCB 조립 접착제 사용 시 피해야 할 일반적인 실수

숙련된 조립자라도 접착제 관련 문제에 직면합니다. 가장 빈번한 문제는 다음과 같습니다:

• 전자 등급 제형 대신 범용 접착제 사용. 표준 철물점 접착제는 종종 PCB 라미네이트를 손상시키고, 구리 트레이스를 부식시키거나, 열 아래에서 유해 증기를 방출하는 용제나 화학물질을 포함합니다.

• 접착제와 솔더 마스크 간의 호환성 검사 생략. 일부 접착제 화학 물질은 솔더 마스크 재료, 특히 LPI(액상 광이미징) 코팅을 팽창시키거나 열화시킵니다. 항상 호환성을 확인하십시오.

• 불량 접착을 보상하기 위한 과도한 도포. 더 많은 접착제가 더 강한 접착력을 의미하지는 않습니다. 과도한 재료는 청소 문제를 생성하고 인접 부품이나 전기 접점을 방해할 수 있습니다.

• 경화 조건 무시. 저경화된 접착제는 정격 강도와 내화학성의 일부만을 가집니다. 제조업체가 권장하는 시간, 온도 및 UV 강도를 정확히 따르십시오.

결론

올바른 PCB 접착제를 선택하는 것은 조립 수율부터 장기 현장 신뢰성까지 제품 성능의 모든 계층에 영향을 미치는 결정입니다. 주요 접착제 유형(에폭시, 실리콘, UV 경화, 전도성 및 열전도성)을 이해하고, 제형 특성을 응용 분야 요구사항에 맞추고, 올바른 도포 관행을 따름으로써 접착제 관련 고장 위험을 크게 줄일 수 있습니다.

PCB 어셈블리용 접착제는 자체적으로 높은 표준으로 제조된 기판에서 가장 잘 작동한다는 점을 기억하십시오. 처음부터 고품질 제조에 투자하고 특정 작동 조건에 맞는 접착제 화학 물질을 선택하는 것이 신뢰할 수 있고 오래가는 전자제품을 제공하는 조합입니다.

FAQ: PCB 접착제

Q1. PCB 접착제는 무엇에 사용되나요?

A. 부품을 제자리에 고정하고, 기계적 안정성을 개선하며, 조립 및 작동 중 기판을 보호하는 데 사용됩니다.

Q2. PCB 접착제가 전자제품 제조에서 중요한 이유는 무엇인가요?

A. 납땜 중 부품 이동을 방지하고 분리 또는 약한 조인트와 같은 고장 위험을 줄이는 데 도움이 됩니다.

Q3. 일반적으로 사용되는 PCB 접착제 유형은 무엇인가요?

A. 주요 유형으로는 에폭시, 실리콘, UV 경화, 전도성 및 열전도성 접착제가 있습니다.

Q4. 올바른 PCB 접착제를 어떻게 선택하나요?

A. 온도 범위, 경화 방법, 전기적 요구사항 및 제품의 작동 환경에 따라 달라집니다.

Q5. PCB 접착제가 회로 성능에 영향을 미칠 수 있나요?

A. 네. 잘못된 접착제는 전기적 문제, 약한 접착 또는 열과 진동 아래에서 손상을 유발할 수 있습니다.

Q6. PCB 품질이 접착제 성능에 영향을 미치나요?

A. 네. 깨끗하고 잘 제작된 PCB는 접착제가 더 안정적으로 접착하고 생산 문제를 줄이는 데 도움이 됩니다. PCBgogo와 같은 고품질 PCB 공장은 접착 일관성과 조립 수율을 개선하는 안정적인 기판 표면을 제공합니다.
