다층 PCB 생산에서 구리 함량 균형을 제어하는 방법은 무엇일까요?

PCB 설계 단계에서 구리 밸런스를 잘 관리하더라도 양산 과정에서 휨이나 박리가 발생할 수 있습니다 . 그 이유는 간단합니다. 구리 밸런스는 설계상의 문제일 뿐만 아니라 제조 과정에서도 발생하는 문제 이기 때문입니다 .

기판 전처리부터 라미네이션 및 후처리까지, 모든 생산 단계는 최종 다층 PCB에서 구리 밸런스가 얼마나 잘 구현되는지에 영향을 미칩니다. 이 글에서는  생산 및 공정 제어 관점에서 구리 밸런스 설계를 안정적이고 반복 가능한 생산 결과로 구현하는 방법을 설명합니다.

생산의 핵심 과제: 설계된 구리 저울을 실제로 구현하기

설계 도면에서 구리 배치가 완벽하게 균형을 이루더라도 생산 매개변수가 제대로 제어되지 않으면 평평하고 안정적인 PCB를 보장할 수 없습니다. 라미네이션 온도 불균형, 압력 불일치 또는 부적절한 기판 전처리 등의 문제는 구리 불균형 효과를 증폭시킬 수 있습니다 .

PCBGOGO의 생산 경험에 따르면, 제조 과정에서 효과적인 구리 균형 제어는 다음 세 가지 원칙에 달려 있습니다.

공정 변수 감소

균일한 응력 분포 보장

정확한 온도 제어를 유지합니다

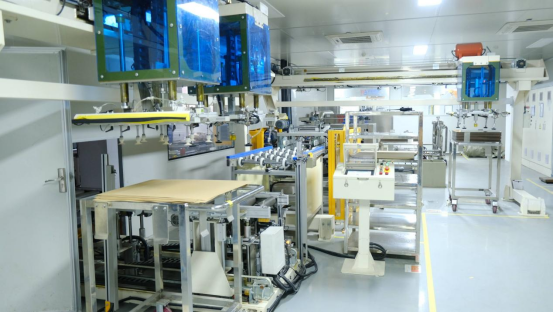

생산 공정 전반에 걸친 구리 수지 관리 기술

1. 기질 전처리: 안정적인 기초 구축

다층 PCB 기판(FR-4, 고온 내열유리 소재)은 본질적으로 내부 응력을 가지고 있습니다. 적절한 전처리가 없으면 이 응력이 적층 과정에서 구리 불균형 응력과 결합하여 기판의 뒤틀림 위험을 크게 증가시킵니다.

PCBGOGO의 표준 운영 절차는 다음과 같습니다.

절단 후 120°C에서 4시간 동안 구워 내부 응력을 해소하십시오.

적층 불량을 방지하기 위해 절단 치수 정확도를 ±0.1mm 이내로 제어합니다 .

기판 배치가 서로 다르면 열팽창 계수도 달라지므로, 여러 배치를 혼합하여 사용하는 것을 피해야 합니다.

한 사례에서, 고객은 편의를 위해 여러 공급업체의 기판을 혼합하여 사용했습니다. 구리 균형 설계는 요구 사항을 충족했지만, 최종 휨률이 5%를 초과했습니다 . 단일 기판 배치로 변경한 후 문제가 해결되었습니다.

2. 레이어 쌓기 및 위치 지정: 대칭 정렬 보장

대칭 구조를 이루는 층들이 적층 과정에서 어긋나면, 설계 자체는 올바르더라도 구리 균형이 깨지게 됩니다.

생산 과정의 주요 관리 지점:

공차가 ±0.02mm 이하인 고정밀 위치 결정 핀을 사용하십시오.

설계된 적층 순서를 엄격히 준수하십시오. 대칭인 층은 순서를 반대로 해서는 안 됩니다.

적층 후 프리프레스를 적용하세요:

압력: 0.5 MPa

온도: 80°C

목적: 적층 과정 중 변위를 줄이기 위한 초기 접착

3. 라미네이션 공정 제어: 온도와 압력이 매우 중요합니다.

라미네이션은 구리 평형을 구현하는 데 가장 중요한 단계입니다. 가열이 고르지 않거나 압력이 부족하면 응력 방출이 고르지 않게 되어 기판이 변형될 수 있습니다.

PCBGOGO 참조 적층 매개변수:

가열 속도: 국부적인 과열을 방지하기 위해 5°C/min

최고 기온:

FR-4: 170~180°C

고온 유리전이성판: 180~200°C

유지 시간: 레진이 완전히 경화될 때까지 90~120분

압력: 1.5~2.0 MPa , 균일하게 가해짐

냉각 속도: 3°C/min , 2차 응력 방지를 위한 자연 냉각

한 하청 생산 사례에서 가열 속도를 10°C/min 으로 높이자 원래 설계상 구리 균형이 맞춰진 6층 PCB가 0.7mm 이상 휘어졌습니다 . 표준 매개변수로 복원하자 휘어짐이 0.2mm 미만 으로 줄었습니다 .

4. 후처리 제어: 2차 스트레스 최소화

라미네이션 후에도 구리 평형 안정성이 저해될 수 있습니다.

권장 사항은 다음과 같습니다.

CNC 가공을 통해 절단하며, 열 응력을 방지하기 위해 절단 속도는 50mm/s 로 제어됩니다.

단계별 드릴링:

먼저 드릴로 시험 구멍을 뚫으세요.

이어서 마무리 작업을 통해 국부적인 응력 집중을 줄입니다.

생산 과정에서 발생하는 구리 수지 문제에 대한 신속한 문제 해결 방법

뒤틀림이나 박리가 발생할 경우, 생산팀은 3단계 접근 방식을 사용하여 근본 원인을 신속하게 파악할 수 있습니다.

디자인을 확인하세요

대칭층 간 구리 면적 차이 ≤ 10%

고립된 구리 섬은 없습니다.

프로세스를 확인하세요

적층 온도 및 압력 곡선의 변동 사항을 검토하십시오.

기질을 확인하세요

기질 배치 일관성 및 전처리 규정 준수 여부를 확인합니다.

PCBGOGO는 구리 균형 이상 현상에 대한 신속 대응 메커니즘을 운영하여 2시간 이내에 근본 원인을 파악하고 대규모 생산 손실을 방지합니다.

결론: 구리 저울질에는 설계 및 생산 규율 모두가 필요하다

다층 PCB의 구리 함량 균형은 설계와 제조 과정 에서 함께 결정됩니다 . 설계 단계에서는 이론적인 균형점이 설정되고, 생산 단계에서는 그 균형점이 실제로 구현되는지 여부가 결정됩니다.

생산 관리자는 기판 전처리, 적층 정확도, 라미네이션 매개변수 및 후처리 단계를 제어하는것 만으로도 대량 생산에서 구리 밸런스 효율을 극대화할 수 있습니다. 사내 문제 해결에 한계가 있을 경우, PCBGOGO 와 같은 경험 많은 제조업체는 공정 수준의 최적화 및 맞춤형 솔루션을 제공할 수 있습니다.PCB 솔루션 안정적이고 높은 생산량을 보장하기 위해.
