PCB 금도금 품질 관리 방법은 무엇인가요?

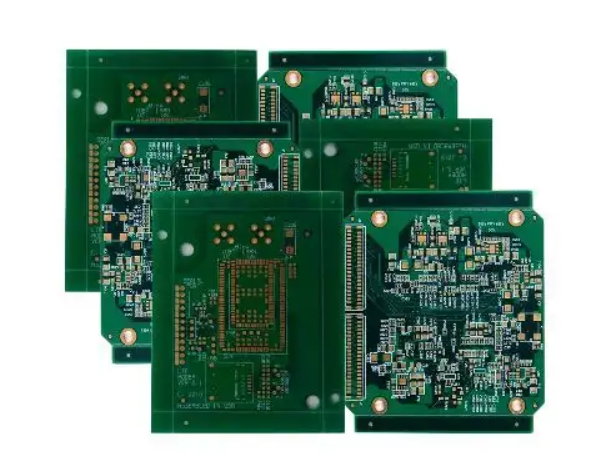

전자제품 제조라는 위험 부담이 큰 분야에서 PCB와 시스템 커넥터 사이의 인터페이스는 고장 발생 빈도가 높은 부분입니다. PCB 금 도금은 이러한 문제를 해결하는 데 핵심적인 역할을 하며, 고성능 엣지 커넥터에 필요한 내마모성과 전도성을 제공합니다. 이러한 부품은 반복적으로 삽입 및 제거되기 때문에 도금 공정의 품질은 장치의 수명에 매우 중요합니다.

제조업체는 IPC-4522와 같은 국제 표준을 충족하는 보드를 생산하기 위해 다층적인 품질 관리 방식을 도입해야 합니다.

화학적 조성 및 용액 순도

도금 공정의 "핵심"은 전해조입니다. PCB 금 도금 품질을 유지하는 것은 금과 니켈 탱크의 화학적 평형 상태에서 시작됩니다.

• 오염 제어: 금 도금액에 금속 불순물(구리 또는 철 등)이 존재하면 변색 및 접촉 저항 증가를 초래할 수 있습니다. 따라서 지속적인 활성탄 여과와 주기적인 실험실 분석이 필수적입니다.

• 경도 첨가제: 침적 금 도금(ENIG)과는 달리, 금 도금에는 "경질 금"이 필요합니다. 이는 금 도금에 소량의 코발트 또는 니켈을 첨가하여 비커스 경도를 높이는 것으로, 수백 번의 맞물림 주기 후에도 금 도금이 마모되지 않도록 합니다.

공정 매개변수의 과학

정밀도는 신뢰할 수 있는 기판과 불량 기판을 구분하는 핵심 요소입니다. 도금조의 물리적 특성을 제어하는것은 화학적 특성 제어만큼이나 중요합니다.

• 전류 밀도 분포: 불균일한 전류 분포는 금층이 가장자리는 두껍고 가운데는 얇아지는 "도그본(dog-boning)" 현상을 일으킬 수 있습니다. 고급 래킹 시스템과 "시핑(thieving)" 트레이스를 사용하여 전기 부하의 균형을 맞춥니다.

• 열 안정성: 화학 반응 속도는 온도에 매우 민감합니다. 자동 온도 조절 장치는 균일한 결정립 구조를 보장하기 위해 전해액의 온도를 좁은 범위(일반적으로 ±2℃) 내로 유지합니다.

표면 준비 및 접착

금 도금층의 강도는 기판과의 접착력에 달려 있습니다. 금을 도금하기 전에 니켈 하도 금을 반드시 실시해야 합니다.

• 배리어 층: 니켈 층(일반적으로 100~200 마이크로인치 두께)은 확산 배리어 역할을 하여 구리가 금으로 이동하여 산화되는 것을 방지합니다.

• 사전 세척: 구리 표면에 남아 있는 기름, 지문 또는 산화물은 박리 현상을 유발할 수 있습니다. 엄격한 미세 에칭 및 산 세척 과정을 통해 표면을 화학적으로 활성화시켜 접착 준비를 완료합니다.

고급 검사 및 검증

PCB 금도금이 설계 사양을 충족하는지 확인하기 위해 엄격한 생산 후 테스트 프로토콜이 시행됩니다.

• XRF 분석: X선 형광 분석은 커넥터의 여러 지점에서 니켈 및 금층의 두께를 비파괴적으로 측정하는 데 사용됩니다.

• 테이프 테스트: 표준화된 접착력 테스트를 통해 기계적 스트레스 하에서도 금이 벗겨지지 않는지 확인합니다.

기공 검사: 특히 가혹한 환경에서는 금층의 기공 여부를 확인하는 것이 하부 니켈 부식을 방지하는 데 매우 중요합니다.

결론: 품질 관리가 필수적인 이유

5G, 항공우주 또는 자동차 분야를 설계하는 엔지니어에게 오류 허용 범위는 단 0입니다. 도금 공정이 제대로 이루어지지 않으면 신호 끊김, 데이터 손실, 그리고 궁극적으로 시스템 장애로 이어질 수 있습니다. 제조업체는 도금조의 순도, 엄격한 파라미터 제어, 그리고 세심한 표면 처리에 집중함으로써 기대 이상의 제품을 제공할 수 있습니다.

PCB 금도금 기술의 숙련도는 고품질 제조업체의 특징입니다. 기기가 점점 더 빠르고 소형화됨에 따라 이러한 금도금 연결의 신뢰성은 현대 전자 아키텍처의 기반이 됩니다. 고주파 또는 고속 설계에서 업계 최고 수준의 정밀도와 신뢰성을 추구하는 고객에게는 이 기술이 필수적입니다.가장 까다로운 기술 사양을 충족하는 전문가급 금반지 솔루션을 제공합니다.
