포토다이오드 트랜스임피던스 증폭기(TIA) 단계별 설계 완전 가이드

한밤중에 TIA 회로를 디버깅하면서 출력 파형이 라디오 잡음처럼 지저분한 원인을 고민한 경험이 있다면 본 가이드가 적합합니다. 포토다이오드 신호는 매우 미세하고 잡음이 상시 존재하며, 조악한 PCB 레이아웃은 정교하게 설계한 회로를 테스트 전부터 무용지물로 만듭니다. 본 가이드는 기본 원리부터 레이아웃 단계 설계 기준까지 전 과정을 다루며, 실제 작업 환경에서 안정적으로 동작하는 포토다이오드 트랜스임피던스 증폭기를 설계하는 방법을 설명합니다.

트랜스임피던스 증폭기(TIA)란 무엇인가?

트랜스임피던스 증폭기(TIA)는 전류-전압 변환 회로입니다. 미세한 입력 전류(주로 포토다이오드에서 발생하며, 광전자증배관, 이온 검출기, 전류 출력형 DAC도 활용 가능)를 입력받아 비례하는 전압으로 변환해 후단 회로가 처리할 수 있게 만듭니다.

핵심 연산 관계식은 간단합니다.

V_out = I_in × R_f

R_f는 피드백 저항을 의미합니다. 예를 들어 포토다이오드에서 1μA 전류가 발생하고 1MΩ 피드백 저항을 사용하면 출력 전압은 1V가 됩니다. 연산증폭기 반전 입력단은 가상 접지 상태가 유지되므로 출력 전압이 변하더라도 포토다이오드 캐소드 바이어스 전압이 안정적으로 유지됩니다. 이 안정성은 다이오드 선형 동작 구간을 확보하고 접합 커패시턴스 변동을 억제하는 핵심 요소입니다.

TIA 설계가 까다로운 이유는 R_f와 입력 단자 기생 커패시턴스가 상호작용해 극점을 형성하고 회로 발진을 유발하기 때문이며, 본 가이드에서 이 핵심 문제를 해결하는 방안을 제시합니다.

트랜스임피던스 증폭기 적용 분야

미세 광전류 또는 전하 기반 신호를 사용 가능한 전압으로 변환해야 하는 모든 곳에 TIA가 사용됩니다. 대표 활용 사례는 다음과 같습니다.

• 광통신: 광섬유 수신 모듈, 라이다 반사 신호 검출, 자유 공간 광 링크

• 분석 기기: 분광 광도계, 형광 검출기, 유세포 분석기

• 의료 영상: CT 검출기 어레이, 맥박 산소 측정기 프론트엔드, PET 스캐너

• 산업 센싱: 레이저 거리 측정기, 연기 감지기, 바코드 스캐너

• AI 및 자율 주행 시스템: 로봇·ADAS용 ToF 깊이 센서, 구조광 3D 카메라

• 과학 연구: 단광자 계수 프론트엔드, 록인 증폭기 입력단

거의 모든 분야의 신호 체인은 TIA로 시작하며, TIA 설계 품질이 후단 전체의 잡음 바닥을 결정합니다. 최종 기판 성능은 광전용 PCBA의 제조 및 조립 공정 품질에 크게 좌우됩니다.

트랜스임피던스 증폭 회로 실제 동작 원리

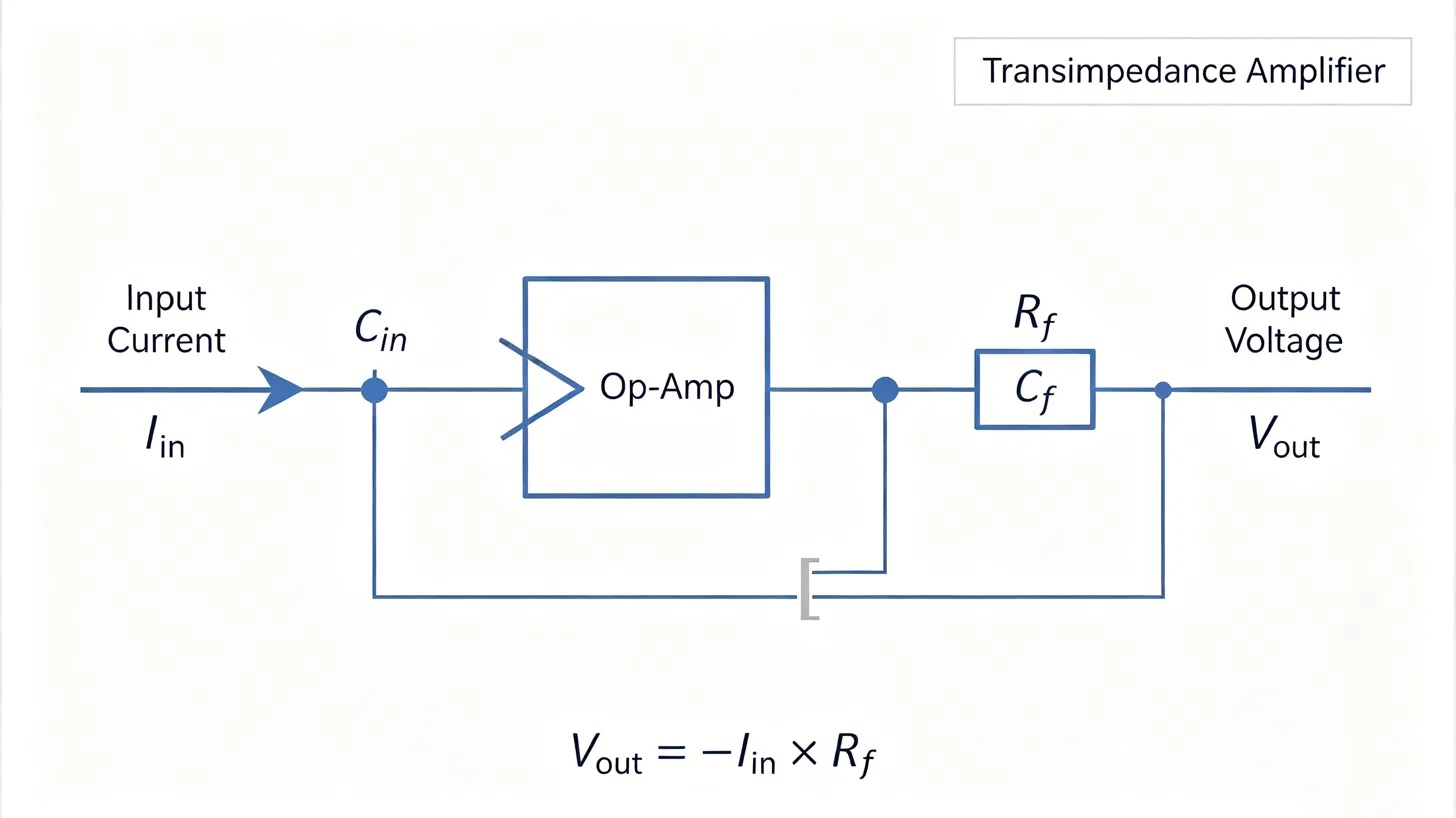

가장 기본적인 트랜스임피던스 증폭기 회로는 세 가지 구성 요소로 이루어집니다: 연산 증폭기(op-amp), 피드백 저항 R_f, 그리고 피드백 커패시터 C_f입니다. 각각의 역할과 중요성은 다음과 같습니다

1. 연산증폭기 선정 기준

입력 바이어스 전류가 낮아야 하며(바이어스 전류 × R_f) 크기의 DC 오프셋 발생 방지), 충분한 이득 대역폭 곱(GBW)과 낮은 전압 잡음 특성이 요구됩니다.

• 정밀 DC 분야: OPA128, LTC6268 등 FET 입력형 OP앰프 사용

• 고속 고주파 분야: OPA657, THS3201 권장

2. 피드백 저항 Rf

트랜스임피던스 이득을 결정합니다. 저항값이 클수록 신호 증폭 배율이 높아지지만 존슨 잡음(V_n = √(4kTR_f·BW))이 증가하고 -3dB 대역폭은 감소합니다.

3. 피드백 보상 커패시터 C_f (필수 부품)

R_f와 병렬로 배치하며, R_f와 총 입력 커패시턴스  C_in(다이오드 접합 커패시턴스 + OP앰프 입력 커패시턴스 + PCB 기생 커패시턴스)로 생성된 극점을 보상하는 역할입니다. C_f를 생략하면 위상 여유도가 급격히 감소하고 출력 파형에 링잉 또는 발진 현상이 발생합니다.

안정 설계 기준 계산식: C_f ≥ √(C_in / (2π × R_f × GBW))

C_f 값을 계산한 후 반드시 SPICE 시뮬레이션을 진행해야 합니다. 실제 기판의 기생 성분은 계산에 반영되지 않은 추가 용량 부하 마진을 발생시키기 때문입니다.

저잡음 트랜스임피던스 증폭기 설계 방법

단광자 검출, 미량 화학 물질 측정, 약광 영상 촬영 등 감도가 중요한 분야의 저잡음 TIA 설계는 세 가지 독립적인 잡음원을 동시에 고려해야 합니다.

1. R_f에서 발생하는 존슨 잡음 저주파 구간에서 주 잡음원으로, 특정 R_f값에서는 완전히 제거할 수 없습니다. C_f를 작게 설계해 대역폭을 축소하거나 후단 증폭 필터를 추가해 적분 총 잡음을 줄일 수 있습니다.

2. OP앰프 입력 전류 잡음 (I_n) 입력 전류 잡음이 1nA일 때 출력에 I_n × R_f 크기의 잡음 전압이 생성됩니다. 그래서 저잡음 TIA 설계에는 펨토암페어급 극미세 전류 잡음 특성의 FET 입력형 OP앰프가 표준으로 사용됩니다. BJT 입력형 OP앰프는 전압 잡음은 우수하지만 전류 잡음 성능이 현저히 떨어집니다.

3. OP앰프 전압 잡음  (e_n)  고주파 구간에서는 잡음 이득이 (1 + C_in/C_f)로 증대되며, C_in이 크고 C_f가 작을 경우 전압 잡음이 주 잡음원이 됩니다. 안정성 범위 내에서 C_f를 최대한 크게 설계하고, OP앰프와 포토다이오드 간 거리를 최소화해 C_in을 감소시켜야 합니다.

실용적인 설계 연습: 850nm 파장에서 Si 포토다이오드(응답도 ~0.5 A/W)를 사용하여 1 pW/√Hz의 잡음 등가 전력(NEP)을 목표로 한다면, 입력 환산 전류 잡음 플로어가 0.5 fA/√Hz 미만이어야 합니다. 이 조건은 대부분의 범용 연산 증폭기와 대부분의 BJT 입력 소자를 즉시 배제하게 됩니다.

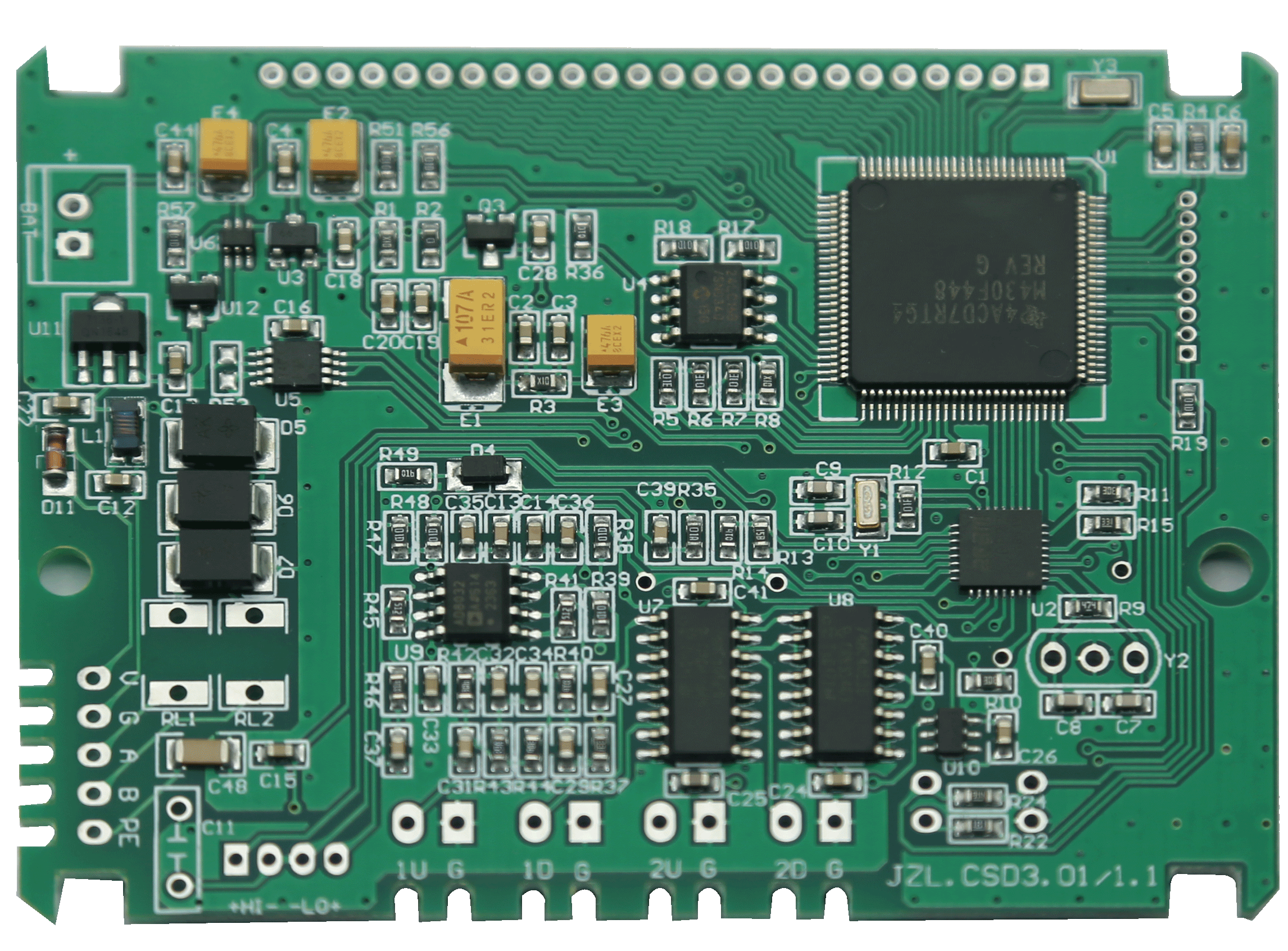

PCB 레이아웃이 TIA 성능을 좌우하는 이유

회로도가 이론적으로 완벽하더라도 TIA PCB 레이아웃에 결함이 있으면 완성 기판에 잡음이 심하고 불안정한 동작이 나타납니다. 실무에 반드시 적용해야 하는 레이아웃 규칙은 다음과 같습니다.

1. 가드 링(Guard Ring) 반전 입력 노드(-IN 핀, R_f, C_f, 포토다이오드 애노드) 주변에 동박 링을 그려 출력 전압 또는 동전위 구동 차폐층에 연결합니다. 이를 통해 PCB 표면 누설 전류를 차단하는데, FR4 기판 표면 저항은 10¹³ Ω 수준으로 표면 누설 전류가 피코암페어급으로 신호 노드에 직접 유입됩니다. 펨토암페어급 초정밀 측정의 경우 포토다이오드 리드는 일반 PCB 패드 대신 테플론 분리 커넥터 사용을 고려하세요.

2. 반전 입력단 기생 커패시턴스 최소화 C_in이 1pF만 늘어나도 위상 여유도가 저하되고 고주파 잡음 이득이 상승합니다. 반전 입력 노드 주변 동박을 배제하고 OP앰프 -IN 핀 직하층 접지 평면을 컷아웃 처리합니다.

3. 전원 디커플링 설계 100nF 세라믹 커패시터를 OP앰프 전원 핀에 최대한 가깝게 배치(2–3mm 이내 권장)하고, 인근에 10μF 벌크 커패시터를 추가합니다. 전원 바이패스가 불량하면 전원 잡음이 출력에 커플링됩니다. 혼성 신호 기판일 경우 TIA 영역을 아날로그 구역에 분리 배치하고 디지털 신호 배선은 입력 노드와 피드백 네트워크에서 멀리 라우팅합니다.

4. 피드백 경로 단축

 R_f와 C_f는 OP앰프 핀에 최대한 가깝게 배치해야 합니다. 긴 배선은 기생 인덕턴스를 유발하고 외부 간섭을 수집합니다. 대역폭 10MHz 이상 고속 TIA 설계 시 배선 임피던스를 관리하고 신호 경로에 비아 사용을 최소화하세요.

자주 묻는 질문 FAQ

Q: TIA와 일반 반전 증폭기의 차이는 무엇인가요?

A: 일반 반전 증폭기는 전압-전압 변환 회로인 반면, TIA는 전류-전압 변환 회로입니다. 입력 임피던스가 0에 가까운 가상 접지 상태로 포토다이오드 선형 동작에 최적화되며, 이득은 저항 비율이 아닌 오직 R_f 하나로 결정됩니다.

Q: TIA가 발진하는 원인은 무엇인가요?

A: 대부분 C_f 보상 용량 부족으로 인한 안정성 문제입니다. 포토다이오드, PCB 배선, OP앰프 입력에서 발생하는 기생 커패시턴스가 R_f와 극점을 형성해 위상 여유도를 감소시키기 때문입니다. 안정성 계산식으로 필요한 C_f를 산출한 뒤 SPICE로 검증하고, 전원 디커플링 설계도 확인하세요.

Q: TIA 설계 시 FET 입력형과 BJT 입력형 OP앰프 중 어떤 것을 선택해야 하나요?

A: 잡음 예산과 대역폭 요구사항에 따라 달라집니다. FET 입력형 OP앰프는 전류 잡음이 펨토암페어급으로 미세해 고임피던스·저대역폭 미세 신호 분야에 유리합니다. BJT 입력형은 전압 잡음이 낮아 전압 잡음이 주 간섭원인 광대역 TIA에 주로 사용됩니다. 선택이 어려울 경우 실제 잡음 모델을 적용해 두 가지 타입을 시뮬레이션으로 비교하세요.

Q: C_f 값은 어떻게 결정하나요?

A: 안정성 계산식을 기준 초기값으로 사용합니다: C_f ≥ √(C_in / (2π × R_f × GBW)). 해당 값은 약 45° 위상 여유도를 확보하며, 실제 작업 마진을 위해 20~30% 여유를 더하고 시뮬레이션으로 검증합니다. 첫 시제품에서 실제 계단 응답을 측정한 후 최종 값을 확정하세요.

Q: PCB 레이아웃이 TIA 잡음에 미치는 영향은 무엇인가요?

A: 영향이 매우 크습니다. FR4 기판 표면 누설 전류가 피코암페어급으로 입력 노드에 유입돼 펨토암페어급 미세 신호를 덮어버릴 수 있으며, 출력 전압으로 구동하는 가드 링으로 이 누설 경로를 차단할 수 있습니다. -IN 핀 인근 넓은 동박 면적은 C_in을 증대시켜 잡음 이득을 높이고 위상 여유도를 감소시킵니다. 정밀한 레이아웃은 조악한 설계 대비 실측 잡음 성능을 최대 10배 개선할 수 있습니다.

Q: 광 이외 분야에도 TIA를 사용할 수 있나요?

 A: 가능합니다. 전류-전압 변환이 필요한 모든 분야에서 활용 가능하며, 이온화 챔버, 전기화학 센서, 용량성 판독 MEMS 가속도계, 전류 출력형 DAC 버퍼 회로 등에 적용합니다. 전류원 종류와 상관없이 TIA 기본 설계 원리는 동일합니다.
