인두로 PCB 기판 SMD 부품 탈납하는 방법

인두로 표면실장(SMD) 부품을 분리해본 엔지니어라면 모두 공통된 경험이 있을 겁니다. 손이 살짝만 흔들려도 패드가 들뜨고, 공들여 제작한 기판 전체가 폐기될 수 있습니다. 열풍 리워크 스테이션은 공장 수리 공정의 표준 장비이지만, 대부분의 엔지니어와 전자 취미가의 작업대에는 기본형 납땜 인두만 구비되어 있습니다.

하지만 올바른 기법을 사용하면 무사히 부품을 분리할 수 있습니다. 본 글은 실용적인 단계별 작업 가이드를 정리하고 불필요한 내용을 배제한 뒤, 기판 손상 없이 깔끔하게 SMD 부품을 분리하는 핵심 팁만 담았습니다.

지금부터 자세히 살펴보겠습니다.

작업 전 준비물

SMD 리워크 작업에 고가 장비는 필요하지 않지만, 적합한 공구를 사용하면 작업 제어력과 일관성이 크게 향상됩니다. 고밀도 기판 작업 시 특히 중요하며, HDI 기판 등 고급 PCB 설계의 좁은 레이아웃을 다룰 때 공구 정밀 제어가 필수적입니다.

• 온도 조절형 미세팁 인두(끌형/원추형 팁, 0.5–1mm), 온도 설정 320–360°C

• 플럭스 펜 또는 액상 플럭스(필수품): 납땜 흐름을 유도하고 패드 손상을 방지

• 흡납 테이프(탈납 브레이드), 폭 1.5–2mm로 대부분 SMD 작업에 적합

• 정전기 방지 미세 핀셋

• 90% 이상 이소프로필 알코올(IPA) 및 세척용 붓

• 돋보기 또는 디지털 현미경: 0402 이하 소형 패키지 작업 필수

선택적 보조 공구: 소형 바이스 또는 PCB 거치대로 손을 자유롭게 사용 가능

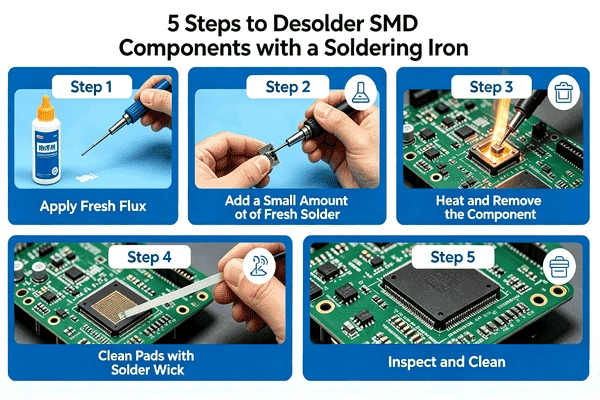

인두로 SMD 부품 탈납하는 5단계 표준 작업 공정

1단계: 새 플럭스 도포

인두를 패드에 닿기 전 반드시 플럭스를 바릅니다. 플럭스는 기존 납땜의 용융점을 낮추고 산화를 차단하며, 납이 패드에서 깔끔하게 분리되어 리드 간 브릿지가 생기는 것을 막아줍니다. 이 단계를 생략하면 전 과정 작업이 어려워집니다.

일반 SMD 저항, 콘덴서, 소형 IC : 플럭스 펜으로 빠르게 한 번 도포하면 됩니다.

QFP 다중 핀 밀집 포장: 모든 핀 주위에 충분한 액상 플럭스를 도포합니다.

2단계: 소량의 새 납 보충

직관적이지 않은 작업이지만 매우 중요합니다. 부품 분리 전 각 솔더 조인트에 아주 작은 새 납 덩어리를 추가하면 열전달 효율이 높아지고 기존 솔더의 용융 온도가 낮아집니다. 새 납과 기존 납이 섞이면서 조인트가 더 빠르게 액상화되고, 인두가 패드에 닿는 시간을 단축할 수 있습니다.

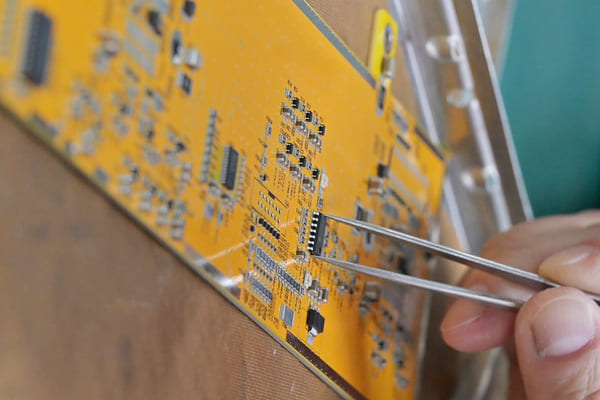

3단계: 가열 후 부품 분리

①두 패드 부품(저항, 커패시터, 다이오드)의 경우

인두를 한쪽 패드에 대고 2–3초 가열해 납이 흐르면 핀셋으로 부품을 가볍게 잡고 신속하게 인두를 반대쪽 패드로 이동합니다. 양쪽 납이 동시에 용융되면 부품을 수직으로 들어올립니다. 한 번의 가열 접촉 시간은 5초 이내로 유지해야 하며, 과도한 열은 동박 패드를 들뜨게 합니다. 양쪽 패드를 동시에 용융시키기 어려울 경우 드래그 기법을 사용합니다. 플럭스를 도포하고 소량 납으로 두 패드를 연결하는 브릿지를 만든 뒤 브릿지를 가열해 양쪽 조인트가 함께 리플로우되도록 합니다.

②다중 리드 패키지(SOIC, SOT)의 경우

한 행씩 작업합니다. 인두 팁을 가볍게 닿은 채 모든 핀 위를 천천히 드래그하며 납을 핀 사이로 흘리고, 작업 사이 흡납 테이프로 잉여 납을 제거합니다. 여러 차례 반복해야 하므로 서두르지 마세요.

③유연 인쇄회로기판(FPCB)

열 관리에 더욱 주의해야 합니다. 기재 자체는 고온에 견디지만 동박 층은 과열 시 손상되기 쉬우므로 가열 시간을 더 짧게 하고 부드럽게 작업합니다.

4단계: 흡납 테이프로 패드 청소

부품을 분리한 후 패드에 납 잔류물이 남습니다. 흡납 테이프를 패드 위에 평평히 놓고 인두를 테이프 위에 얹은 뒤 납이 브레이드 안으로 흡수될 때까지 기다립니다(보통 2–4초). 흡납 테이프와 인두를 함께 들어올리고 끌지 마세요. 패드가 깨끗하고 평평해질 때까지 반복합니다. 흡납 테이프에 인두를 오래 대지 마세요. 과열된 브레이드는 납을 흡수하지 못하고 패드를 태울 수 있습니다.

5단계: 검사 및 청소

돋보기를 사용해 패드가 깨끗하고 평평하며 기판에 단단히 접착되었는지 확인합니다. 모서리가 들뜨거나 박리 현상이 보이면 가열 시간이 길거나 압력을 과도하게 준 것입니다. IPA와 붓으로 작업 영역을 청소해 플럭스 잔류물을 제거하세요. 잔류 플럭스는 장기적으로 부식이나 누설 전류의 원인이 됩니다.

부품 교체 전 SMD 저항 코드 읽는 법

교체용 부품을 납땜하기 전 정확한 부품인지 검증해야 합니다. SMD 저항은 숫자 마킹 방식이라 많은 작업자가 혼동합니다.

• 3자리 코드(예: 472) 앞 두 자리는 유효숫자, 세 번째 자리는 배수(0의 개수) 472 = 47 × 102= 4,700Ω

• 4자리 코드(예: 4702) 앞 세 자리는 유효숫자, 네 번째 자리는 배수 4702 = 470 × 102= 47,000Ω

• EIA-96 코드(예: 01C, 1% 정밀 저항 전용) 두 자리 숫자는 EIA-96 표 저항값 표 인덱스, 문자는 배수를 의미 01C = 100 × 102 = 10,000Ω

마킹이 000 또는 0000인 경우: 제로옴 저항(점퍼)으로 배선 유연성 확보 및 기판 구성 변경에 사용되는 범용 부품

교체 부품 실장 전 반드시 BOM 자료와 SMD 저항 코드를 재확인하세요. 0402 패키지는 100Ω이든 100kΩ이든 외형이 동일해 오장착 위험이 높습니다.

패드 손상을 유발하는 흔한 실수

1. 과도한 열 및 긴 가열 시간: 동박 패드는 접착제로 기 재에 붙어있으며, 한 조인트당 5–6초 이상 가열하면 접착층이 파괴됩니다. 인두 온도를 정확히 설정하고 빠르게 작업하세요.

2. 플럭스 사용 생략: 건조한 납은 깔끔하게 흐르지 않습니다. 플럭스 사용 여부에 따라 부품 분리 시간이 3초 또는 10초로 차이가 발생합니다.

3. 양쪽 패드가 모두 용융되기 전 부품 당기기: 한쪽 패드의 납이 굳은 상태에서 억지로 부품을 떼면 패드가 함께 찢어집니다. 인내심을 갖고 작업해야 손실을 줄일 수 있습니다.

4. 인두를 강하게 누르기: 인두는 접촉을 통해 열을 전달하지 압력으로 전달하지 않습니다. 세게 누른다고 가열이 빨라지지 않고, 팁이 변형되며 미끄러져 기판을 긁을 위험이 커집니다.

리워크 완료 기판 재가동 전 점검 사항

부품 교체 및 패드 청소를 마친 후 기판에 전원을 인가하기 전 돋보기로 육안 검사를 실시해 다음 사항을 확인하세요.

• 인접 패드 간 솔더 브릿지 단락

• 표면이 흐릿하고 거친 콜드 솔더 불량

• 패드 들뜸 또는 배선 단선

• 고임피던스 회로에 악영향을 주는 플럭스 잔류물

시제품 또는 소량 생산 기판 작업 시 리워크 자체를 아예 피하고 싶다면, 한 번에 정확한 조립을 진행하는 것이 효율적입니다. PCBgogo의 PCBA 서비스는 자동 실장기로 정밀하게 SMD 부품을 실장하며, BOM과 거버 파일 기반 자동 픽앤플레이스 공정을 통해 수작업 탈납이 필요한 리워크 비율을 크게 낮춥니다. 엔지니어가 시제품에서 소량 양산으로 전환할 때, 벤치 납땜에서 전문 SMT 자동 조립으로 전환하는 단계에서 생산 수율 관리가 중요해집니다.

요약

인두로 SMD 부품을 탈납하는 핵심 4가지 필수 규칙: 매 작업마다 플럭스 사용, 열전달 향상을 위해 새 납 보충, 한 조인트당 인두 접촉 시간 5초 이내 유지, 검사 전 흡납 테이프로 패드 청소. SMD 저항 교체든 다핀 SOIC 칩 분리든 동일한 원리가 적용됩니다. 빠르게 가열하고 깔끔하게 분리한 뒤 패드 상태를 확인하고 다음 작업을 진행하세요.

최고의 리워크는 리워크 자체가 필요 없는 상태입니다. 시제품에서 양산으로 규모를 확장할 때 PCBgogo PCBA 서비스는 BOM과 거버 파일 기반 자동 픽앤플레이스로 부품을 한 번에 정확히 실장해 수작업 탈납 업무를 없앱니다.

자주 묻는 질문 FAQ

Q: 열풍기 없이 SMD 부품 탈납 가능한가요?

A: 대부분의 패키지(저항, 콘덴서, 다이오드, SOIC, SOT)는 가능합니다. 미세팁 인두, 플럭스, 흡납 테이프만 있으면 일반 리워크 작업을 처리할 수 있습니다. QFN, BGA 패키지는 예외로 반드시 열풍 리워크 스테이션이 필요합니다.

Q: 인두 온도는 몇 도로 설정해야 하나요?

 A: 무연 솔더(SAC305): 320–340°C; 유연 솔더: 280–300°C. 솔더가 용융되지 않을 경우 최대 360°C까지 높일 수 있으나 패드 들뜸 방지를 위해 380°C를 넘지 마세요.

Q: 아주 작은 SMD 저항 코드를 어떻게 읽나요?

A: USB 디지털 현미경 또는 돋보기로 마킹을 확인한 뒤 코드 규칙으로 저항값을 계산합니다. 3자리 코드, 4자리 코드, 1% 정밀용 EIA-96 코드 해석 방식은 위 내용을 참고하세요.

Q: 흡납 테이프가 납을 흡수하지 않는 원인은 무엇인가요?

 A: 대부분 브레이드가 산화되었거나 플럭스를 사용하지 않은 경우입니다. 패드와 흡납 테이프 양쪽에 플럭스를 도포한 뒤 가열하면 흡수 효율이 크게 개선됩니다.

Q: 한 패드는 몇 번까지 리워크 가능한가요?

A: 규칙적인 작업 기준 보통 3–5회까지 가능하며, 그 이상 반복하면 동박 접착력이 저하됩니다. 매 회 가열 시간을 짧게 유지해 패드 수명을 늘릴 수 있습니다.

Q: SMD 부품과 스루홀 부품의 차이는 무엇인가요?

 A: SMD 전자부품은 기판 표면에 실장되고, 스루홀 부품은 리드가 기판 드릴 홀을 통과합니다. 현대 PCB 설계는 소형화 및 자동 조립 적합성으로 SMD가 주류입니다. 탈납 공정도 차이가 큰데, SMD는 단면 작업이고 스루홀은 기판 하면에서 홀 내 납을 제거해야 합니다.
