프로젝트에 맞는 거버 파일 보드 크기를 결정하는 방법: PCBGOGO 가이드

0 0 Aug 07.2026, 17:09:02

인쇄회로기판(PCB) 설계에는 여러 중요한 단계가 있으며, 그중 가장 중요한 단계 중 하나는 적절한 기판 크기를 결정하는 것입니다. 적절한 PCB 크기를 선택하는 것은 전체적인 설계 및 기능뿐만 아니라 제조 비용과 시간에도 영향을 미칩니다. 이 가이드에서는PCBGOGO이 문서에서는 프로젝트에 적합한 거버 파일 보드 크기를 결정하는 방법에 대한 포괄적인 개요를 제공합니다.

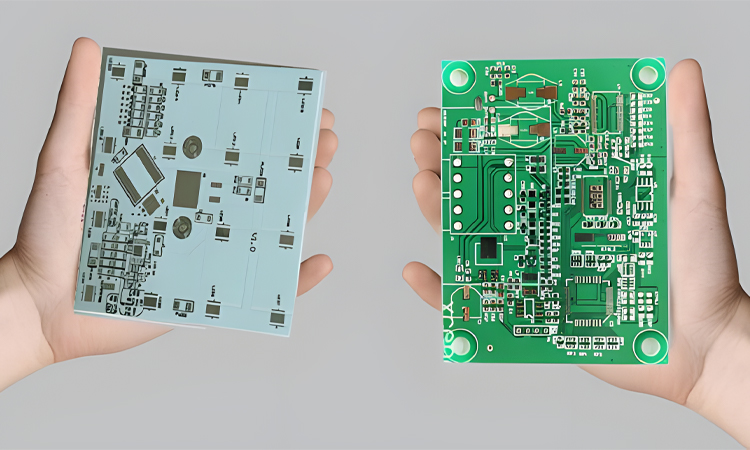

PCB 크기의 중요성 이해하기

PCB의 크기는 프로젝트의 다양한 측면에 중요한 역할을 합니다.

기능성:  보드 크기는 필요한 모든 구성 요소를 과밀하게 배치하지 않고 수용할 수 있어야 합니다.

비용:  일반적으로 대형 보드는 재료 사용량이 많아 생산 비용이 더 많이 듭니다.

통합:  PCB는 의도된 장치 하우징에 맞아야 하며, 이는 최대 크기를 결정합니다.

적절한 PCB 크기를 결정하는 단계

1.  프로젝트 요구사항 정의

부품 목록:  먼저 PCB에 필요한 모든 부품 목록을 작성하세요. 여기에는 마이크로컨트롤러, 저항, 콘덴서, 커넥터 및 기타 모든 요소가 포함됩니다.

기능적 레이아웃:  기능적 요구 사항과 구성 요소 간의 상호 작용 방식을 이해합니다. 이를 통해 구성 요소를 논리적으로 배치할수 있습니다.

2.  예비 레이아웃을 만드세요

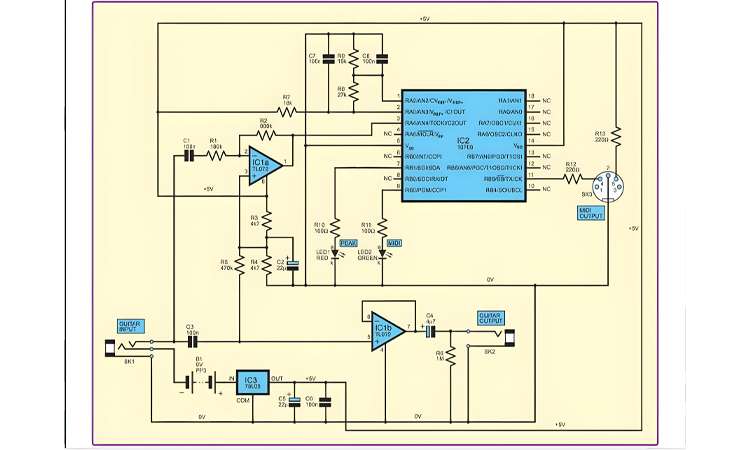

회로도 설계:  회로도 작성 소프트웨어를 사용하여 초기 레이아웃을 만듭니다. 이 단계를 통해 물리적 크기를 고려하기 전에 기능적인 설계를 확보할 수 있습니다.

풋프린트 할당:  회로도의 각 부품에 풋프린트를 할당합니다. 이 단계는 전기 설계를 물리적 형태로 변환하는데 매우 중요합니다.

3.  적합한 디자인 소프트웨어를 선택하세요

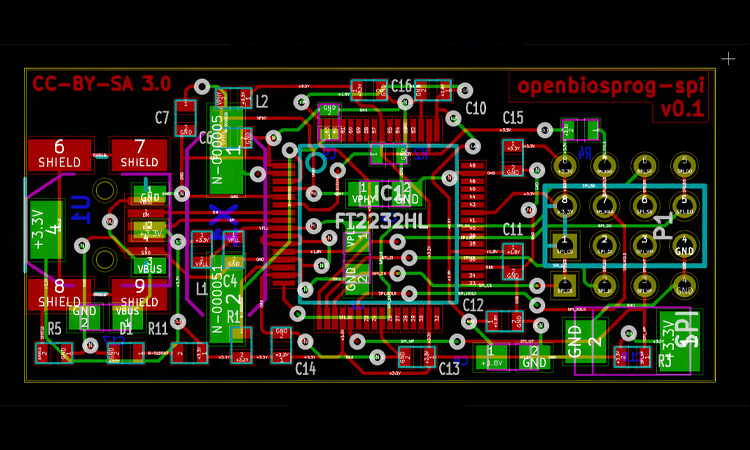

CAD 도구:  Eagle, KiCad 또는 Altium Designer와 같은 CAD 도구를 사용하여 PCB 레이아웃을 만드십시오. 이러한 도구는 보드 크기 및 부품 배치를 효과적으로 관리할 수 있는 기능을 제공합니다.

레이어 관리: PCB에 사용할 레이어 수를 결정합니다.다층 기판 공간을 절약할 수 있지만 더 복잡하고 비용이 많이 듭니다.

4.  부품 배치 최적화

공간 활용:  공간을 최적화하도록 구성 요소를 배치하십시오. 먼저 큰 구성 요소를 놓고 그 주변에 작은 구성 요소를 채워 넣으십시오.

열 관리: 레이아웃을 설계할때 열 관리를 고려해야 합니다. 열을 발생시키는 부품은 과열을 방지하기 위해 적절한 간격을 두고 배치해야 합니다.

5.  제조상의 제약을 고려하십시오.

패널화:  제조업체에서 사용하는 패널화 프로세스를 이해하십시오. 표준 패널 크기는 보드의 비용 효율성에 영향을 미칠수 있습니다.

공차 및 간극: 제조 가능성을 확보하기 위해 트레이스 폭, 간격 및 드릴 크기에 대한 제조업체의 지침을 따르십시오.

6.  검토 및 반복

프로토타입 테스트:  프로토타입을 제작하고 기능 테스트를 진행합니다. 이 단계에서 크기 조정이 필요할수 있습니다.

피드백 루프:  테스트에서 얻은 피드백을 활용하여 필요한 조정을 진행합니다. 보드 크기와 레이아웃을 개선하기 위해 디자인을 반복적으로 수정합니다.

7.  정확한 PCB 크기 조정을 위한 도구 및 기술

그리드 시스템:  CAD 도구에서 그리드 시스템을 사용하여 구성 요소를 정확하게 정렬하고 일정한 간격을 유지하십시오.

설계 규칙 검사(DRC):  CAD 도구에서 DRC를 실행하여 간격 및 레이아웃과 관련된 문제를 식별하고 해결하십시오.

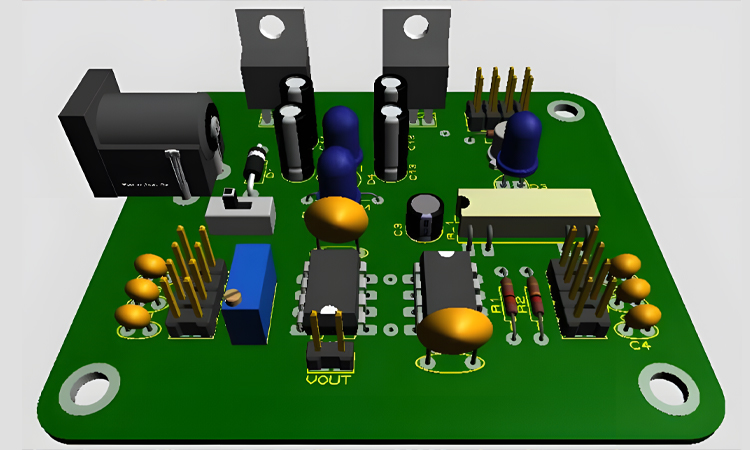

3D 시각화: CAD 소프트웨어의 3D 시각화 기능을 활용하여 구성 요소가 의도된 하우징에 제대로 맞는지 확인하십시오.

8.  비용 고려 사항

재료비:  보드 크기가 클수록 더 많은 재료가 필요하므로 비용이 증가합니다. 크기와 기능 사이의 균형을 맞추는것이 중요합니다.

제조 복잡성:  더 작고 복잡한 회로 기판은 고급 제조 기술이 필요할 수 있으며, 이는 비용과 납기에 영향을 미칩니다.

대량 생산:  대량 생산은 규모의 경제를 통해 규모와 관련된 일부 비용을 상쇄할 수 있습니다.

9.  거버 파일 최종 정리

기판 크기가 확정되면 PCB 제조에 사용되는 표준 파일인 거버 파일을 생성합니다.

거버 파일에 다음 사항이 포함되어 있는지 확인하십시오.

레이어 정보:  모든 구리 레이어, 솔더 마스크 레이어 및 실크스크린 레이어를 포함하십시오.

드릴 파일:  모든 홀과 비아에 대한 드릴 파일을 제공하십시오.

보드 윤곽: 제조상의 문제를 방지하기 위해 보드 윤곽을 명확하게 정의하십시오.

결론

프로젝트에 적합한 거버 파일 보드 크기를 결정하려면 신중한 계획, 정밀한 설계, 그리고 반복적인 테스트가 필요합니다. 프로젝트 요구 사항을 이해하고, 부품 배치를 최적화하며, 제조 제약 조건을 고려함으로써 기능적이고 비용 효율적인 PCB 설계를 구현할수 있습니다. PCBGOGO는 이러한 모든 과정을 지원하여 프로젝트 성공을 보장합니다.

더 자세한 정보와 전문가의 도움을 받으시려면 PCBGOGO를 방문하여 당사의 종합적인 PCB 제조 서비스를 이용해 보세요.
