PCB 설계를 통해 웨이브 솔더링 불량률 80%를 줄이는 방법은 무엇일까요?

많은 엔지니어들은 웨이브 솔더링 불량이 순전히 공정상의 문제라고 생각합니다. 하지만 PCBGOGO 의 전문가들은 PCB 설계가 솔더링 품질에 결정적인 역할을 한다는 사실을 발견했습니다. 레이아웃에 결함이 있으면 아무리 최적화된 공정 매개변수를 사용하더라도 불량을 막을 수 없습니다. 몇 가지 핵심적인 설계 요소에 집중함으로써, 보드가 생산 라인에 도달하기 전에 일반적인 웨이브 솔더링 불량의 최대 80%를 예방할 수 있습니다 .

1. 브리징 현상을 방지하기 위해 패드 설계를 최적화합니다.

패드는 PCB와 부품 간 연결의 기초입니다. 패드 크기가 부적절하면 솔더 볼, 냉납, 브리징 현상이 직접적으로 발생합니다.

• 크기: 패드가 너무 크면 납땜이 분산되어 핀을 제대로 감싸지 못하고, 너무 작으면 납땜량이 부족해집니다.

• 표준 준수: PCBGOGO는 패드 길이, 너비 및 피치를 최적화하기 위해 IPC-7351 표준 및 부품 데이터시트를 엄격하게 준수합니다.

• 전문가 팁: 직사각형 패드의 경우, 핀 출구 지점에 작은 모서리 경사를 추가하면 납땜 흐름을 유도하고 납땜 브리징 위험을 크게 줄일수 있습니다.

2. 구성 요소 방향 및 배치

부품이 솔더 웨이브를 통과하는 방향은 웨이브 솔더링 결함을 방지하는 데 매우 중요합니다 .

• 평행 정렬: 부품 핀은 웨이브 방향과 평행하게 정렬되어야 합니다. 핀이 수직으로 정렬되면 납땜이 패드를 완전히 적시지 못하여 "섀도잉" 현상이나 냉납이 발생할 수 있습니다.

• 간격: 간격이 부적절하면 액체 납땜의 흐름이 차단되어 납땜 볼이 갇히게 됩니다.

• 구조적 지지: 변압기나 대형 콘덴서와 같은 무거운 부품은 가장자리보다는 기판 중앙에 배치해야 합니다. 이는 중력과 웨이브 성형 공정 중 발생하는 고온으로 인한 PCB 변형을 방지합니다.

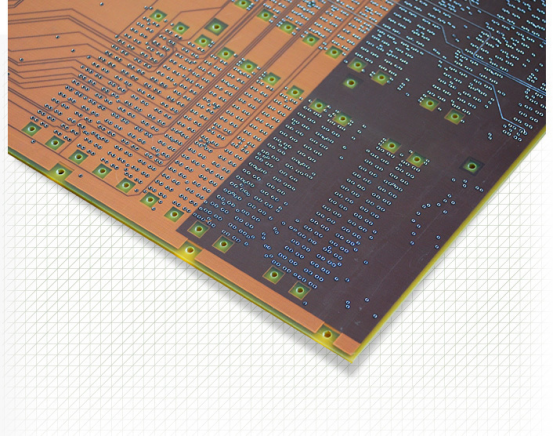

3. 비아 및 솔더 마스크 정밀도

비아 및 솔더 마스크와 관련된 설계 세부 사항은 종종 간과되지만 납땜 불량의 주요원인이 됩니다.

• 비아 배치: 비아가 패드에 너무 가까우면(0.5mm 미만) 녹은 납이 비아 구멍으로 스며들어 패드에 납이 부족해질수 있습니다. 공간이 부족한 경우 블라인드 비아 또는 매몰 비아 사용을 고려하십시오 .

• 솔더 마스크 품질: 마스크가 패드를 침범하면 납땜성이 저하됩니다. 반대로 마스크에 미세한 구멍이 생기면 습기나 가스가 갇혀 솔더가 튀는 현상이 발생할 수 있습니다. PCBGOGO는 완벽한 표면을 보장하기 위해 마스크 두께와 경화 온도를 엄격하게 관리합니다.

4. PCB 두께 및 재질 선택

기판 자체의 물리적 특성은 납땜 공정의 열 분포에 영향을 미칩니다.

• 기판 두께: 기판이 너무 얇으면 납땜시 발생하는 열로 인해 휘어질수 있습니다. 고밀도 설계의 경우, 평탄도를 유지하기 위해 표준 1.6mm FR-4 기판을 사용하는것이 좋습니다.

• 열전도율: 열전도율이 낮으면 예열이 불충분해집니다. 고품질 재료를 선택하면 기판이 균일하게 적정 온도에 도달하여 열 충격과 불완전한 습윤을 방지할수 있습니다.

결론

웨이브 솔더링의 품질 관리는 공장 현장이 아닌 CAD 워크스테이션에서 시작됩니다. 패드 형상, 부품 배치 및 비아 간격을 정밀하게 조정함으로써 생산 실패의 근본 원인을 해결할수 있습니다. 이러한 설계 모범 사례를 통합하면PCBGOGO첨단 제조 기술을 통해 웨이브 솔더링 에서 발생 하는 대부분의 결함을 처음부터 제거할수 있습니다.

이러한 설계 세부 사항을 최적화하는 것이 초기 생산 수율을 향상시키고 전자 제품의 장기적인 신뢰성을 보장하는 가장 비용 효율적인 방법입니다.
