최신 조립 라인에서 SMT 픽앤플레이스 오류 및 부품 투척 문제를 해결하는 방법은 무엇일까요?

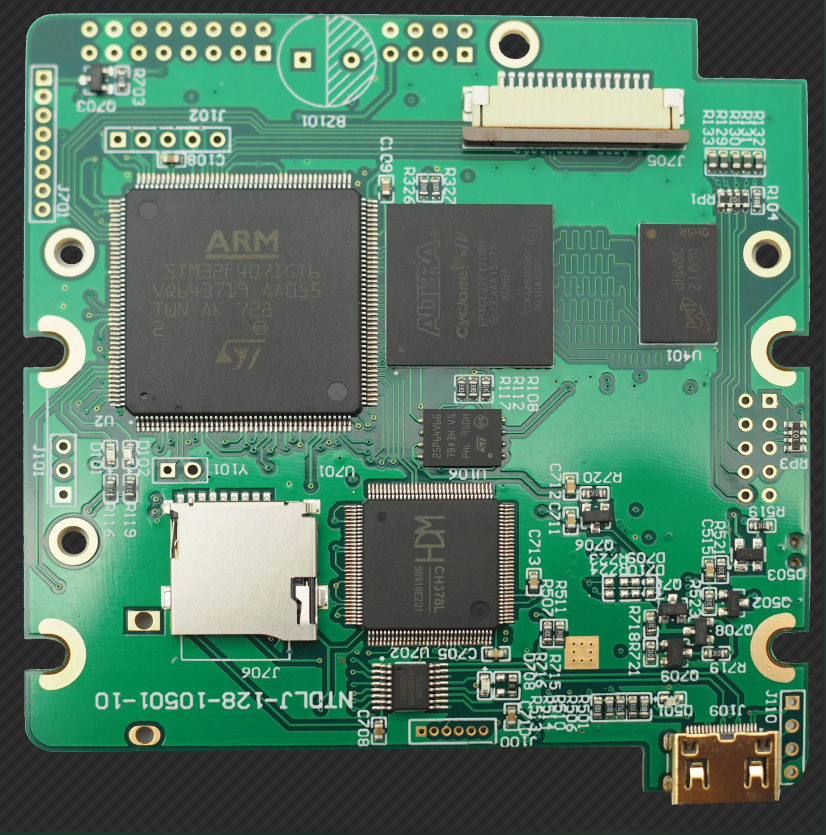

표면 실장 기술(SMT)은 현대 전자 제품 제조의 핵심 기술이 되었지만, 고도로 자동화된 조립 라인조차도 SMT 부품 선택 및 배치 오류로 인해 생산 손실을 입을 수 있습니다. 이러한 문제는 일반적으로 부품 선택 또는 배치 과정에서 발생하며, 불량품 발생, 부품 낭비, 생산량 감소로 이어질 수 있습니다. 이 글에서는 부품 선택 오류 및 부품 투척의 가장 흔한 원인을 분석하고, SMT 공정을 안정화하기 위한 실질적인 해결책을 제시합니다.

1. SMT 픽앤플레이스 장비에서 부품 픽업 오류가 발생하는 원인

고속 작동 중, 픽앤플레이스 헤드는 테이프 피더에서 부품을 집어 PCB에 배치합니다. 픽업 신뢰성이 저하되면 픽업 누락 , 부품 낙하 , 픽업 정렬 불량 과 같은 결함이 발생합니다. 주요 원인은 다음과 같습니다.

1.1 진공 압력 부족

부품 픽업에는 이동 중 부품을 고정하기 위해 일반적으로 53.33kPa 이상의 안정적인 음압이 필요합니다. 진공 압력이 낮으면 흡입력이 감소하여 픽업 실패가 빈번하게 발생합니다.

주요 요인은 다음과 같습니다.

• 진공 펌프 성능 저하

• 노즐이 더럽거나 막혔습니다.

• 각 배치 헤드의 오염된 진공 필터

정기적인 청소와 시기적절한 필터 교체는 안정적인 공기 흐름과 흡입 성능을 유지하는 데 도움이 됩니다.

1.2 노즐 마모 또는 손상

마모되거나, 변형되거나, 금이 가거나, 막힌 노즐은 다음과 같은 문제를 야기합니다:

• 음압 감소

• 불안정한 부품 픽업

• 부품 낙하 위험 증가

정기적인 점검과 손상된 노즐의 교체는 필수적인 예방 조치입니다.

1.3 피더 오작동 또는 정렬 불량

공급 장치 문제는 부품 픽업 정확도에 직접적인 영향을 미칩니다.

• 손상된 공급 기어

• 테이프가 스프로킷에 제대로 부착되지 않았습니다.

• 급수기 아래의 잔해

• 마모된 스프링은 테이프 이송 불량을 유발합니다.

이러한 조건은 부품의 기울어짐 , 툼스토닝 현상 또는 불완전한 픽업을 유발할 수 있습니다 . 정기적인 피더 교정 및 청소는 이러한 오류가 재발하는 것을 방지하는 데 도움이 됩니다.

1.4 픽업 높이 설정이 잘못됨

이상적인 분사 높이는 노즐이 부품 표면에 닿은 후 0.05mm 더 깊숙이 들어가는 지점입니다.

픽업 문제 발생 시:

• 노즐이 너무 깊숙이 눌러져 부품이 포켓 안으로 밀려 들어갑니다.

• 노즐이 너무 높은 위치에서 멈춰 흡입이 제대로 이루어지지 않습니다.

문제가 있는 부품에 맞춰 픽업의 Z-높이를 미세 조정하면 픽업의 일관성이 크게 향상됩니다.

1.5 부품 포장 문제

공급업체의 부품 포장이 불량하거나 일관성이 없는 경우에도 픽업 오류가 발생할 수 있습니다.

• 포켓 또는 스프로킷 피치가 잘못되었습니다.

• 종이 테이프와 커버 테이프 사이의 과도한 접착

• 테이프 포켓 크기가 작습니다.

• 구성 요소 방향의 변동

입고 자재 검사를 개선하면 포장 결함이 조립 공정에 미치는 영향을 줄일 수 있습니다.

2. 픽업 후 부품이 튕겨 나가는(던져지는) 원인

"부품 이탈"이란 집어든 부품이 솔더 패드 위치에 도달하기 전에 놓이는 현상을 말합니다. 주요 원인은 다음과 같습니다.

2.1 부품 두께 설정 오류

데이터베이스에 부품의 두께가 실제 치수보다 두껍게 정의되어 있으면 노즐이 솔더 패드에 닿기 전에 부품을 조기에 배출할 수 있습니다. XY 테이블이 고속으로 계속 움직이면서 관성에 의해 부품이 튕겨 나가게 되어 이탈 사고가 발생합니다.

2.2 PCB 두께 설정 오류

PCB 두께가 과대평가되면 지지 핀이 PCB를 프로그래밍된 높이까지 완전히 들어 올릴 수 없습니다. 이로 인해 부품이 패드 위가 아닌 공중에 배치되어 부품 배치 오류 및 폐기율이 증가합니다.

2.3 PCB 관련 문제

PCB 배치 정확도 저하의 원인이 되는 두 가지 일반적인 조건은 다음과 같습니다.

(1) PCB 휜 현상

PCB의 과도한 휜 변형은 기계 허용 오차를 초과하여 다음과 같은 결과를 초래합니다.

• z-높이가 일관되지 않음

• 정렬 불량

• 불완전한 구성 요소 릴리스

(2) 지지핀의 부적절한 배치

양면 조립 중 지지 핀은 다음과 같은 문제가 발생할 수 있습니다.

• 아랫면의 부품들을 눌러주세요.

• 분포 불균형으로 인해 특정 지역을 지원하지 못할 수 있습니다.

두 가지 조건 모두 PCB가 휘어지게 되어 적절한 높이로 배치할 수 없게 되고, PCB를 던져버릴 위험이 커집니다.

결론: 전문적인 PCBA 지원을 통해 SMT 픽앤플레이스 안정성을 강화하십시오.

SMT 픽앤플레이스 오류를 해결하려면 진공 성능, 노즐 상태, 피더 교정, 높이 프로그래밍 및 PCB 지원 전략을 체계적으로 제어해야 합니다. 이러한 매개변수를 최적화함으로써 제조업체는 픽업 실패를 크게 줄이고, 부품 낭비를 최소화하며, 생산 라인 효율을 향상시킬 수 있습니다.
