현대 SMT 어셈블리에서 레이저 커팅 SMT 스텐실은 정확한 솔더 페이스트 도포를 달성하고 안정적인 양산 수율을 보장하는 데 필수적입니다. 하드웨어 엔지니어, PCB 설계자, 전자제품 제조업체 누구든, 레이저로 SMT 스텐실을 어떻게 커팅하는지 그리고 그 과정에서 무엇을 고려해야 하는지 이해하면 어셈블리 결과의 품질을 크게 향상시킬 수 있습니다.

이 가이드에서는 레이저 커팅 SMT 스텐실이란 무엇인지, 커팅 공정이 어떻게 작동하는지, 그리고 반드시 주의해야 할 핵심 사항을 설명합니다. 또한 많은 전문가들이 고정밀 레이저 SMT 스텐실을 위해 PCBGOGO를 선택하는 이유도 다룹니다.

1. 레이저 커팅 SMT 스텐실이란 무엇이며 왜 사용하는가?

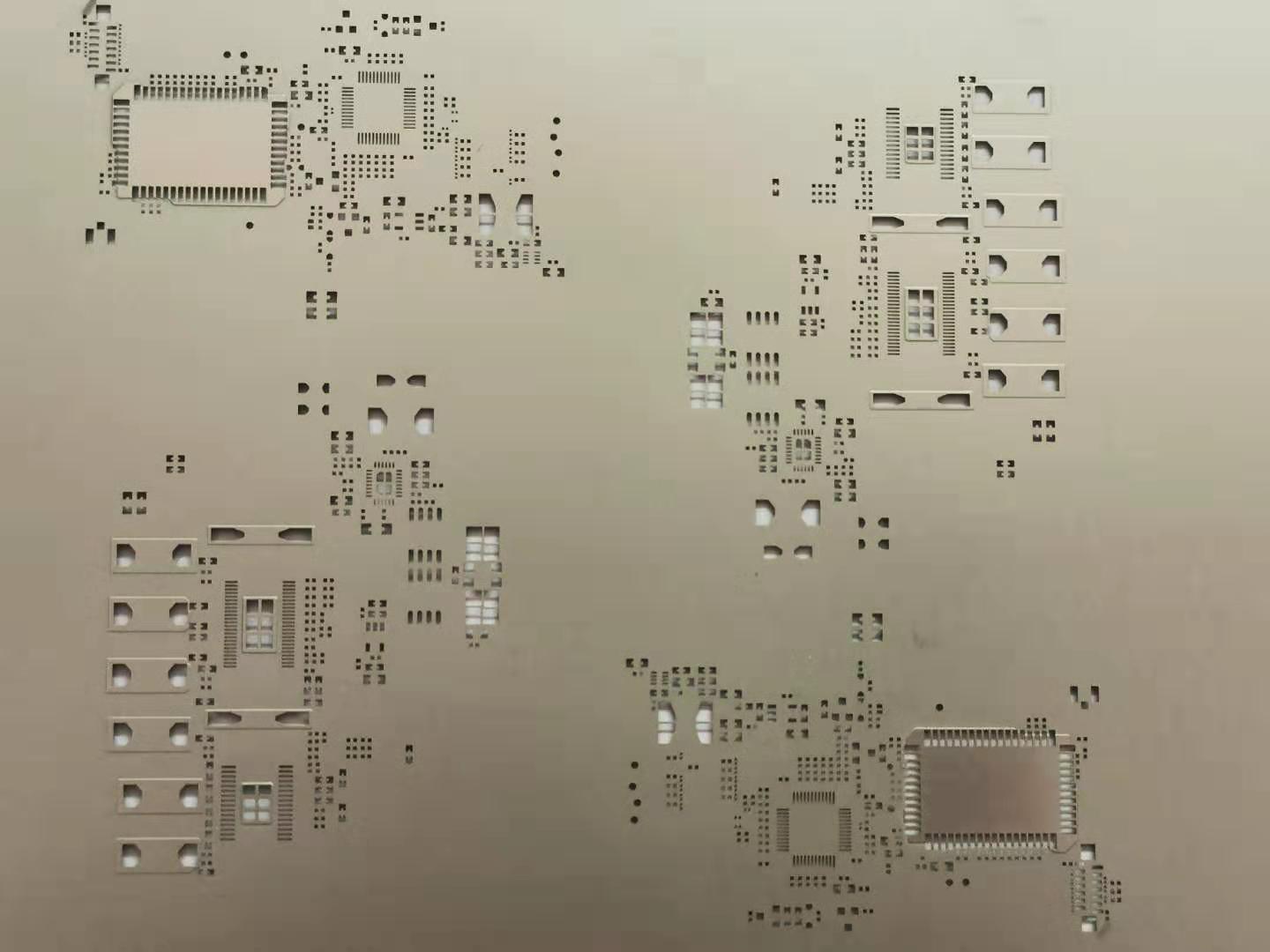

레이저 커팅 SMT 스텐실은 SMT 어셈블리 중에 PCB 패드로 솔더 페이스트를 전사하기 위해 정밀하게 커팅된 어퍼처가 있는 스테인리스 스틸 시트입니다. 어퍼처는 도포되는 솔더 페이스트의 양을 결정하므로, SMT 스텐실의 정밀도는 솔더 브릿지 단락, 솔더 부족, 툼스톤 현상과 같은 결함을 방지하는 데 매우 중요합니다.

왜 레이저 커팅 SMT 스텐실을 사용하는가?

초고정밀 레이저 커팅은 ±3–5 μm의 어퍼처 정밀도를 구현하여 미세 피치 부품, BGA, QFN 패키지, 01005/0201 패키지에 이상적입니다.

깨끗하고 매끄러운 어퍼처 벽면 레이저 빔이 금속의 가장자리를 녹여 매끄러운 내벽을 형성하여 솔더 페이스트의 이형성을 향상시킵니다.

다양한 어퍼처 형상 지원 레이저 커팅은 다음과 같은 최적화된 형상을 지원합니다:

· 홈플레이트 어퍼처

· 윈도우패인 패턴

· 둥근 모서리

· 서멀 패드용 변형 어퍼처

안정적이고 재현 가능한 품질

어퍼처가 디지털로 프로그래밍되므로, 레이저 SMT 스텐실은 특히 고밀도 상호연결(HDI) PCB 설계에서 우수한 일관성을 제공합니다.

2. 레이저로 SMT 스텐실을 커팅하는 방법 (단계별 공정)

레이저로 SMT 스텐실을 어떻게 커팅하는지 이해하면 더 나은 설계 결정과 더 높은 품질의 PCB 어셈블리를 보장하는 데 도움이 됩니다. 아래는 전문 SMT 스텐실 제조업체가 사용하는 일반적인 작업 흐름입니다.

단계 1 — 거버 파일 가져오기 및 준비

SMT 스텐실 엔지니어는 PCB의 거버 파일 데이터를 검토하는 것부터 시작합니다. 다음 사항에 따라 어퍼처 치수를 조정합니다:

· 부품 유형 (BGA/IC/QFN 패키지)

· 패드 형상

· 권장 솔더 페이스트 이형성

· SMT 스텐실 두께

· 필요한 어퍼처 축소 또는 확대

이를 통해 SMT 스텐실이 PCB 인쇄 요구사항과 일치하도록 보장합니다.

단계 2 — 스테인리스 스틸 소재 선택

내구성, 평탄성, 우수한 솔더 페이스트 이형 성능 때문에 고품질 304 또는 316 스테인리스 스틸이 사용됩니다.

일반적인 두께:

· 일반 SMT용 0.10 mm – 0.15 mm

· 초미세 피치 부품용 0.08 mm

· 대형 패드 또는 전력 소자용 0.18–0.20 mm

단계 3 — 어퍼처 레이저 커팅

정밀 파이버 레이저가 디지털 설계에 따라 각 어퍼처를 커팅합니다.

레이저 커팅의 주요 특성:

· 정밀도: ±3–5 μm

· 최소 열 변형

· 일관된 어퍼처 크기 및 형상

· 복잡하고 비표준 패턴 지원

레이저는 본질적으로 금속을 기화시켜 깨끗하고 날카로운 개구부를 형성합니다.

단계 4 — 후처리 (선택 사항이지만 권장)

커팅 후 SMT 스텐실은 다음과 같은 처리를 거칠 수 있습니다:

전해 연마

미세 버르를 매끄럽게 하고 솔더 페이스트 이형성을 향상시킵니다.

나노 코팅

표면 코팅을 적용하여 막힘을 방지하고 인쇄 일관성을 향상시킵니다. 특히 미세 피치 설계에 유용합니다.

단계 5 — 최종 검사 및 품질 관리

출하 전, 전문 제조업체는 다음을 검사합니다:

· 어퍼처 치수

· 벽면 일관성

· SMT 스텐실 장력 및 평탄성

· 프레임 얼라인먼트 정밀도

· 표면처리

이를 통해 SMT 스텐실이 IPC-7525 규격을 충족하고 생산에서 안정적으로 성능을 발휘하도록 보장합니다.

3. 레이저로 SMT 스텐실을 커팅할 때 주의할 점

고성능 SMT 스텐실을 제작하려면 다음의 핵심 사항을 고려하십시오:

어퍼처 크기 조정

부적절한 어퍼처 크기는 다음을 유발할 수 있습니다:

· 솔더 브릿지 단락 (너무 큼)

· 솔더 부족 (너무 작음)

각 패드 유형은 축소 또는 확대 비율이 필요할 수 있습니다.

SMT 스텐실 두께 선택

두께는 솔더 페이스트량에 직접적인 영향을 미칩니다.

일반 규칙:

· 얇은 SMT 스텐실 = 미세 피치에 더 적합

· 두꺼운 SMT 스텐실 = 대형 부품에 더 적합

소재 품질 및 평탄성

저급 강철 또는 기판 휨 현상은 불균일한 솔더 페이스트 전사를 유발하여 인쇄 결함을 초래합니다.

PCB 패드 설계 정밀도

PCB 랜드 패턴이 정확하지 않으면, 아무리 좋은 SMT 스텐실이라도 올바른 솔더 페이스트 도포 결과를 만들어내지 못합니다.

고밀도 PCB의 경우 나노 코팅 고려

이는 막힘을 크게 줄이고 미세 어퍼처의 일관된 인쇄를 보장합니다.

프레임 유형

다음 중에서 선택하십시오:

· 프레임형 SMT 스텐실 (대량 양산용)

· 프레임리스 SMT 스텐실 (시제품 또는 수동 인쇄용)

결론: 레이저 커팅 SMT 스텐실을 위해 왜 PCBGOGO를 선택하는가?

고품질 SMT 스텐실은 깨끗하고 정밀한 솔더 페이스트 인쇄에 필수적이며, 특히 부품이 계속 작아지고 PCB 설계가 더 복잡해짐에 따라 더욱 그렇습니다. 레이저로 SMT 스텐실을 어떻게 커팅하는지 이해하면 PCB 제조 및 어셈블리에서 더 스마트한 결정을 내리는 데 도움이 됩니다.

PCBGOGO는 다음을 제공합니다:

· ±5 μm 정밀 레이저 커팅

· 전문적인 어퍼처 최적화

· 전해 연마 및 나노 코팅 옵션

· 빠른 글로벌 배송

· 시제품 및 양산을 위한 합리적인 가격

신속한 시제품이든 전면적인 SMT 생산이든, PCBGOGO는 어셈블리가 최고 품질을 달성하도록 보장하는 신뢰할 수 있는 고정밀 레이저 SMT 스텐실을 제공합니다.
