리플로우 솔더링 중 PCB 휜 현상을 방지하는 방법은 무엇일까요?

인쇄회로기판(PCB)은 모든 전자 제품의 기본적인 구조적 및 전도성 뼈대 역할을 합니다. 건물의 기초와 마찬가지로 PCB의 무결성은 매우 중요합니다. 표면 실장 기술(SMT) 조립에서 가장 중요한 과제는 특히 리플로우 솔더링 오븐의 고온에 노출될 때 기판의 치수 안정성을 유지하는 것입니다. PCB 휜 현상(휘어짐 및 뒤틀림)은 흔히 발생하는 결함으로, 부품 배치, 솔더 접합 신뢰성 및 최종 PCBA의 전반적인 기능에 심각한 영향을 미칠 수 있습니다. PCB 휜 현상 의 원인과 완화 전략을 이해하는 것은 고수율 생산에 필수적입니다.

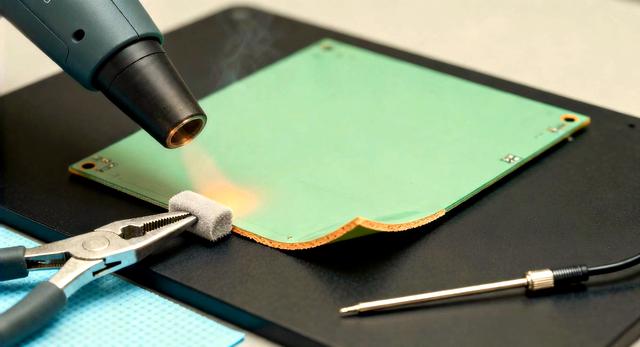

PCB 휜 현상의 근본 원인

PCB 휜 현상은 주로 열 응력, 재료 특성 및 제조 공정의 복합적인 상호 작용으로 인해 발생합니다. 주요 원인은 적층 기판 재료의 구리층, 프리프레그(레진) 및 유리 섬유 매트릭스 간의 열팽창 계수(CTE) 불일치입니다. 리플로우 오븐의 고온(종종 240℃ 이상)에 노출될 때, 이러한 CTE 불일치는 내부 응력을 발생시켜 휜 현상과 뒤틀림을 초래합니다.

PCB 휜 현상을 완화하기 위한 핵심 전략

PCB 휜 현상을 방지하려면 재료 선택부터 조립 과정에서의 세심한 취급 및 공정 제어에 이르기까지 전체적인 접근 방식이 필요합니다.

1. 베이킹 전 처리 및 수분 조절

문제점:  PCB는 흡습성이 있어 주변 공기의 습기를 흡수합니다. PCB가 장시간(예: 개봉 후 24시간 이상) 주변 환경에 노출되면 흡수된 습기가 리플로우 솔더링의 고온에서 빠르게 수증기로 변합니다. 이러한 내부 압력으로 인해 기판의 층간 분리가 발생하거나 기판이 팽창 및 변형될 수 있습니다.

사전 예방 전략: 밀봉되지 않았거나 노출된 모든 PCB는 SMT 조립 전에 베이킹 처리 (제습)를  거쳐야 합니다  . 베이킹 시간은 노출 시간과 기판 두께에 따라 다르지만, 일반적으로 제어된 저온에서 기판을 가열하여 내부에 갇힌 습기를 제거합니다. 이를 통해 팽창, 균열 및 습기로 인한 PCB 변형  위험을 방지할 수 있습니다  .

2. 고온고철(High-Tg) 소재 활용

문제점:  라미네이트 소재의 유리전이온도(Tg)는 고분자 매트릭스가 단단한 유리와 같은 상태에서 부드럽고 고무 같은 상태로 변하는 지점입니다. 표준 Tg를 갖는 보드는 내열성이 낮습니다. 리플로우 공정 중 오븐 온도가 Tg를 초과하면 보드가 크게 연화되어 자체 무게나 내부 응력에 의해 쉽게 변형됩니다.

사전 예방 전략:  다층 기판이나 여러 번의 리플로우 공정(양면 조립)을 거치는 기판의 경우,  고온에서도 높은 강성과 열 안정성을 유지하는 고온 내열성 (High-Tg) 소재를 사용하는 것이 필수적입니다. 이러한 소재는 PCB 휨 현상  을 크게 줄여줍니다  .

3. 보드 두께 및 구조 최적화

문제점:  얇은 PCB는 본질적으로 기계적 강성이 낮습니다. 크고 얇은 패널이 가열되면 내부 열 응력을 견딜 수 있는 구조적 지지력이 부족하여 심하게 처지거나 뒤틀립니다.

사전 예방 전략:  대형 또는 중량 부품 설계의 경우, 전체  PCB 두께를 늘리면 기계적 강성과 지지력이 향상됩니다. 또한, 모든 레이어에 걸쳐 구리 분포를 균형 있게 조정하면 열 응력이 고르게 분산되어 PCB 휨 현상을  줄이는 데 중요한 역할을 합니다  .

4. 패널화 설계 및 응력 관리

문제점:  여러 개의 작은 기판을 패널 형태로 배열하여 조립할 때, 패널 크기가 커지면서 표면적과 무게가 증가하여 전체적인 패널 처짐 현상이 심화될 수 있습니다. 또한, 배선 패턴으로 인해 패널 전체에 응력이 고르지 않게 분포되면 휨 현상이 더욱 악화될 수 있습니다.

사전 예방 전략:  패널에 포함되는 보드 수를 줄입니다(패널 크기 축소). 더욱 중요한 것은  SMT 캐리어 픽스처  (또는 팔레트) 사용을 적극 권장한다는 점입니다. 이 픽스처는 PCB의 윤곽에 맞춰 제작되어 컨베이어 이동 및 리플로우 과정에서 패널을 견고하게 지지하여 중력과 열로 인한 패널의 휘어짐을 방지합니다.

PCBGOGO의 PCB 휨 현상 보증

요약하자면, PCB 휨 방지는 사전 베이킹을 통한 엄격한 수분 관리, 소재 신중 선택(특히 고Tg 적층판), 기계적 강성 확보를 위한 최적화된 설계, 리플로우 공정 시 안정화 지그 활용 등 종합적인 관리가 필요합니다. 해당 불량을 효과적으로 억제하는 것은 높은 수율과 장기적인 제품 신뢰성을 확보하는 데 매우 중요합니다.

PCBGOGO에서는 모든 PCBA 프로젝트에서 치수 안정성을 최우선으로 고려합니다. 조립 전 엄격한 베이킹 기준을 준수하며, 사용 환경의 열 요구사항에 맞춰 고Tg 소재를 포함한 다양한 고성능 적층판을 제공합니다. 또한 크기가 크거나 얇은 기판의 경우 고온 공정 전 구간에서 최대한 평탄도를 유지할 수 있도록 맞춤 제작된 리플로우 솔더링 지그를 정기적으로 사용합니다. 지금 견적 요청하거나 문의하셔서 고품질 PCB 기판을 확보하세요!
