SMT 리플로우 솔더링에서 포도알 모양 변형 현상을 방지하는 방법은 무엇일까요?

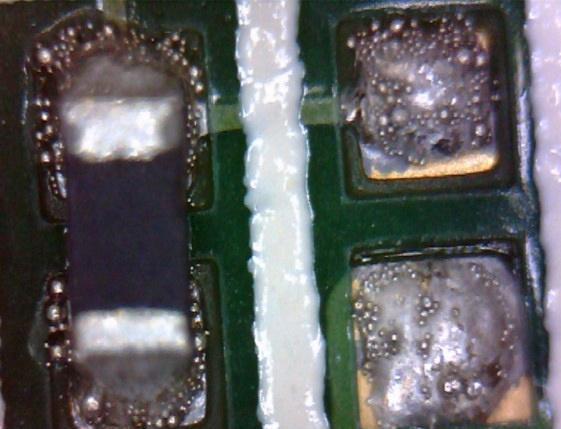

솔더 비딩 또는 솔더 볼 스태킹이라고도 불리는 포도 알 모양 현상은 솔더 페이스트가 완전히 리플로우되어 하나의 솔더 접합부를 형성하지 못할 때 발생합니다. 산화되거나 건조된 솔더 입자가 분리되어 포도알처럼 여러 개의 작은 솔더 볼이 뭉쳐지는 현상입니다. 이 결함은 특히 미세 피치 부품이나 소형 칩 패키지 주변에서 흔히 발생합니다.

근본적인 원인을 파악하고 그에 맞춘 시정 조치를 시행하는 것은 리플로우 솔더링 품질과 전반적인 SMT 수율을 향상시키는 데 필수적입니다.

SMT에서 포도알 효과가 발생하는 원인은 무엇인가요?

1. 솔더 페이스트의 수분 흡수 및 산화

수분에 의한 산화는 포도알이 둥글게 변하는 현상의 주요 원인입니다. 산화는 다음과 같은 원인으로 발생할 수 있습니다.

납땜 페이스트 취급 부주의

유통기한이 지난 제품 또는 부적절한 보관 조건

냉장 보관 후 충분한 가열이나 혼합이 이루어지지 않았습니다.

스텐실 개방 시간이 과도하게 길어지면 솔더 페이스트가 건조됩니다.

인쇄 전에 스텐실 세척 용액이 완전히 증발하지 않았습니다.

산화가 증가하면 리플로우 과정에서 납땜 입자가 제대로 젖고 융합되지 않아 납땜 볼이 형성됩니다.

2. 조기 플럭스 휘발

플럭스는 표면 산화물을 제거하고 적절한 젖음성을 확보하는 데 중요한 역할을 합니다. 또한 납땜 분말을 코팅하여 공기 노출을 방지합니다.

예열 시간이 너무 길거나, 승온 속도가 너무 빠르거나, 납땜 페이스트가 오래되면 플럭스가 너무 빨리 증발하여 납땜 페이스트가 건조해지고 활성을 잃게 됩니다. 그 결과 납땜이 제대로 응고되지 않아 포도알처럼 뭉치는 현상이 발생할 가능성이 높아집니다.

3. 불충분한 리플로우 온도 또는 열 전달

최고 온도가 불충분하거나 액상선 이상 유지 시간(TAL)이 부족하면 솔더가 완전히 녹지 않습니다. 솔더 페이스트 도포 면적이 작을수록(예: 0201 패드) 표면적 대 부피 비율이 높아 산화 및 플럭스 소손에 더 취약합니다. 따라서 미세 피치 부품에서 이러한 결함이 더 자주 발생합니다.

포도알 덩어리 현상을 없애는 효과적인 해결책

1. 플럭스 활성도가 높은 솔더 페이스트를 사용하십시오.

활성도가 더 높은 플럭스 제형은 산화물 제거를 개선하고 리플로우 과정에서 납땜 응집을 향상시킵니다.

2. 솔더 페이스트 도포량 증가

적절한 납땜량은 열용량을 향상시키고 산화 위험을 줄이며 리플로우 공정 전반에 걸쳐 플럭스 활성을 유지하는데 도움이 됩니다.

3. 스텐실 개구부 디자인 최적화

스텐실 두께 또는 개구부 너비를 조정하면 솔더 페이스트와 플럭스 양이 증가하여 산화 저항성이 향상되고 젖음성이 개선됩니다.

권장 개선 사항은 다음과 같습니다.

스텐실 두께 증가

마이크로 부품용 개구부 확대

스텐실 표면의 솔더 페이스트 건조를 줄이기 위해 나노 코팅을 적용합니다.

4. 리플로우 온도 프로파일 조정 및 최적화

적절한 융합을 보장하기 위해:

예열 시간을 줄이세요

온도 상승 속도를 적당히 높이세요

액상선 이상에서 안정적인 시간을 확보하십시오.

열 프로파일을 잘 제어하면 플럭스 소모를 최소화하고 분리된 솔더 볼이 형성되는 것을 방지할수 있습니다.

5. 질소 리플로우를 사용하십시오

질소 분위기는 리플로우 과정에서 산화를 줄이고 특히 초소형 부품 및 고밀도 어셈블리의 경우 납땜 젖음성을 크게 향상시킵니다.

결론

솔더 볼 응집 현상은 주로 솔더 페이스트 산화, 플럭스 조기 휘발, 그리고 불충분한 리플로우 에너지에 의해 발생합니다. 고활성 솔더 페이스트 선택, 스텐실 설계 최적화, 환경 노출 제어, 그리고 리플로우 프로파일 개선을 통해 제조업체는 솔더 볼 응집 현상을 크게 줄이고 전반적인 SMT 품질 및 수율을 향상시킬 수 있습니다.
