무연 도금 리플로우 온도 프로파일을 완벽하게 설정하는 방법은 무엇일까요?

SMT(표면 실장 기술) 조립에서 납 함유 솔더링에서 무연 솔더링으로의 전환은 단순히 재료의 변화만을 의미하는 것이 아니라, 리플로우 오븐에서 요구되는 정밀도를 완전히 새롭게 정의했습니다. 무연 솔더링은 매우 좁은 "공정 범위"로 악명이 높으며, 단 몇 도의 온도 차이로 완벽한 접합이 이루어지느냐 부품이 손상되느냐가 결정될 수 있습니다. 따라서 적절한 무연 리플로우 온도 프로파일을 설정하는 것은 매우 섬세한 균형을 요구하는 작업입니다. 이 글에서는 무연 리플로우 공정을 구성하고 최적화하는 방법에 대한 전문적인 가이드를 제공합니다.

1. 무연 납땜의 주요 특징

오븐 조절 장치를 만지기 전에 무연 합금(일반적으로 SAC305 )의 열물리학적 특성을 이해해야 합니다.

더 높은 융점: 기존의 주석/납(SnPb) 땜납은 183℃에서 녹습니다. 무연 땜납은 일반적으로 최소 217℃ 이상의 융점이 필요합니다.

온도차(△T) 감소: 무연 공정에서 기판상의 가장 큰 부품과 가장 작은 부품 사이의 온도 차이는 극히 작아야 하며, 이상적으로는 10℃ 미만 이어야 합니다. 큰 핀은 도료 접착을 위해 최소 230℃에 도달해야 하지만, 작은 부품은 손상 임계값(일반적으로 245℃~260℃) 이하로 유지되어야 합니다.

2. 온도 설정에 영향을 미치는 요인

모든 SMT 생산 라인이 완전히 동일한 것은 아닙니다. 설정 시 다음 사항을 고려해야 합니다.

3. 리드 없는 프로필 작성을 위한 전문가 팁

납 함유 방식에서 무연 방식으로 전환하는 경우 다음 사항을 유념하십시오.

예열 온도를 높이세요

더 높은 융점과의 차이를 해소하기 위해 예열 영역은 리드형 프로파일보다 약 30℃ 더 높아야 합니다 . 이는 기판이 리플로우 최고 온도 영역에 진입할 때 발생하는 "열 충격"을 줄이고 다양한 크기의 부품 간 온도를 균일하게 유지하는 데 도움이 됩니다.

담그는 시간을 늘리세요

기판을 150℃~200℃의 유지 온도 구간에 조금 더 오래 머무르게 하면 플럭스가 완전히 활성화되고, 최종 온도 상승 전에 대형 BGA가 소형 저항기와 동일한 온도에 도달하게 됩니다.

리플로우 "사다리꼴" 최적화

최고 온도에서 급격한 "스파이크"를 보이는 대신, 리플로우 영역에서 보다 사다리꼴 형태의 곡선을 목표로 하십시오. 액상선 온도(217℃) 이상에서 머무는 시간을 넓히면 절대 최고 온도를 위험 수준까지 높이지 않고도 고질량 부품의 습윤성을 향상시킬 수 있습니다.

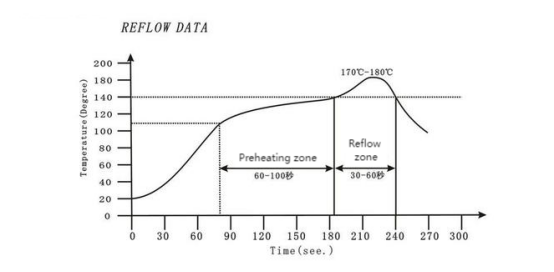

4. 표준 무연 리플로우 곡선

성공적인 무연 프로필 작성은 일반적으로 네 가지 단계로 나뉩니다.

예열 구역: 용매를 증발시키고 플럭스 활성화를 시작하기 위해 일정한 온도 상승(1-3℃)을 적용합니다.

유지/활성 영역: PCB의 열용량을 균등하게 하기 위해 온도를 유지합니다.

리플로우 영역(피크): 용융점보다 10~20℃ 높은 온도로 급속 가열합니다. 안정적인 온도 구간을 만들기 위해 최소 두 개 이상의 가열 영역을 사용하십시오.

냉각 영역: 열 응력 균열을 발생시키지 않고 미세한 입자의 납땜 구조를 형성하기 위한 제어된 냉각.

결론

최적의 무연 리플로우 온도 프로파일을 구현하려면 기술적인 계산과 실제 테스트가 결합되어야 합니다. 열 평형에 집중하고 사용하는 솔더 페이스트의 특정 요구 사항을 준수하면 가장 복잡한 어셈블리에서도 높은 신뢰성의 접합부를 확보할 수 있습니다.

완벽한 결과물을 원하는 크리에이터와 엔지니어에게는 높은 정밀도를 자랑하는 제조업체와의 협력이 필수적입니다.PCB GOGO당사는 업계 최고 수준의 SMT 조립 서비스를 제공하며, 첨단 리플로우 기술과 엄격한 열 프로파일링을 활용하여 무연 제품이 최고 수준의 품질과 신뢰성을 충족하도록 보장합니다.
