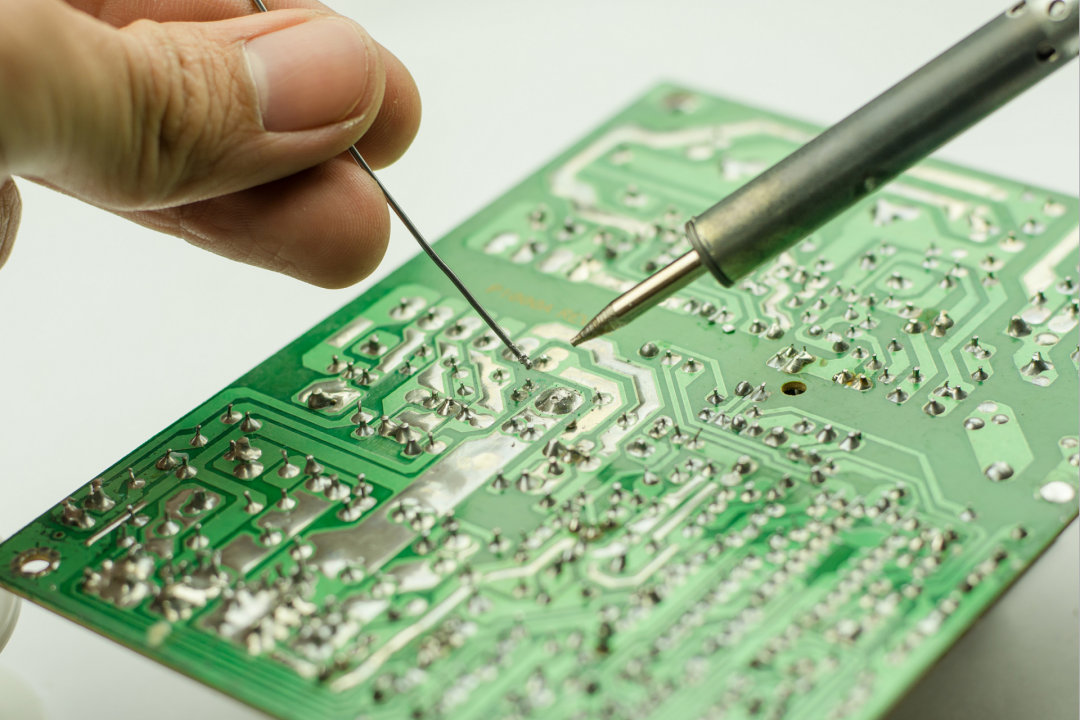

SMD 부품을 납땜하고 납땜 제거하는 방법은 무엇인가요?

SMD 부품 납땜에는 온도 조절 기능이 있는 인두, 적절한 플럭스, 그리고 안정적인 손놀림이 필요합니다. 안전한 디솔더링 방법은 제거하는 부품에 따라 달라지는데, 열풍 스테이션이 가장 다용도로 사용할 수 있는 도구이지만, 인두만으로도 많은 작업을 처리할 수 있습니다. 이 가이드에서는 작은 수동 부품부터 미세 피치 IC까지, 작업 종류에 관계없이 필요한 도구, 단계별 방법, 그리고 피해야 할 일반적인 실수들을 자세히 설명합니다.

SMD 납땜에 필요한 도구

적절한 도구를 갖추는 것은 깔끔한 접합부를 만들지, 아니면 번거로운 재작업을 피할지 결정하는 중요한 요소입니다. 경험 수준과 작업 유형별로 도구를 분류하는 방법을 알아보겠습니다.

(초보자를 위한) 필수 도구

온도 조절 기능이 있는 인두는 필수입니다. Hakko FX-888D나 Weller WE1010처럼 팁 온도를 조절할 수 있는 스테이션형 인두는 일정한 열 분포와 빠른 온도 회복을 제공합니다. 일반 납땜에는 300~350°C, 무연 납땜에는 350~370°C로 온도를 설정하세요.

가는 납(지름 0.5mm 또는 0.6mm)을 사용하고 납땜 전에 항상 플럭스를 바르십시오. 플럭스는 패드 표면을 깨끗하게 하고 납의 흐름을 개선하며 냉납 발생 가능성을 줄여줍니다. 0603 이하의 수동 부품에는 얇고 뾰족하거나 끌 모양의 팁이 가장 적합합니다.

정전기 방지(ESD) 핀셋을 사용하면 정전기 방전으로 인한 손상 위험 없이 부품을 안전하게 고정할 수 있습니다. 곡선형 팁 핀셋이 가장 활용도가 높습니다. 납 제거용 심지(납땜 제거 브레이드)는 과도한 납을 제거하고 납 브릿지를 고정하는 데 사용됩니다. PCB 홀더 또는 보조 클램프는 기판을 안정적으로 고정시켜 정밀한 작업에 필수적인 역할을 합니다.

(IC 및 미세 피치 작업용) 고급 도구

핫 에어 리워크 스테이션은 바텀 패드(QFN, BGA)가 있는 모든 제품에 필수적이며, PCB 손상 없이 부품을 제거하는 데 매우 유용합니다. 공기 흐름 조절 기능과 최소 450°C까지 온도를 조절할 수 있는 스테이션을 선택하세요.

스텐실을 사용한 솔더 페이스트는 IC 패드에 수작업으로 납을 바르는 것보다 훨씬 더 균일한 결과를 제공합니다. 0402 또는 그보다 작은 크기의 IC를 자주 다루는 경우, 스테레오 현미경이나 USB 현미경(최소 10~40배 확대)을 구비하는 것이 좋습니다. 대량 생산 시에는 리플로우 오븐을 사용하면 기판 전체에 열을 고르게 가할 수 있어 열풍기를 이용한 수동 리플로우보다 훨씬 더 안정적인 결과를 얻을 수 있습니다.

SMD 부품을 단계별로 납땜하는 방법은 무엇일까요?

구성 요소 유형에 따라 기술이 다릅니다. 다음은 여러분이 접하게 될 세 가지 주요 시나리오입니다.

일반적인 SMD 수동 부품(0402~1206)을 손으로 납땜하는 방법은 무엇입니까?

이 내용은 가장 일반적인 칩 패키지에 들어 있는 저항, 콘덴서, 인덕터를 납땜하는 데 적용됩니다. 크기에 관계없이 방법은 동일하며, 납땜 팁과 납의 양만 조절하면 됩니다.

1단계: 플럭스를 적용합니다

두 패드에 소량의 액체 플럭스를 바르십시오. 이렇게 하면 습윤성이 향상되고 산화가 방지됩니다.

2단계: 패드 하나를 주석으로 감싸세요

납땜 패드 하나에만 소량의 납을 바르세요. 완전한 접합부가 아니라 고정점을 만드는 것입니다.

3단계: 제자리에 놓고 고정하기

핀셋으로 부품을 잡습니다. 납이 녹은 패드를 다시 녹인 후 부품을 제자리에 밀어 넣습니다. 납이 굳으면 손을 뗍니다.

4단계: 두 번째 끝을 납땜합니다.

자유단에 인두와 납을 대십시오. 접합부는 매끄럽고 오목해야 하며, 덩어리처럼 보이면 안 됩니다.

5단계: 첫 번째 끝 부분을 다시 플로잉합니다.

납땜된 끝부분에 인두를 잠깐 대어 접합을 완료하고 냉납 현상을 제거하십시오.

6단계: 청소 및 점검

플럭스 잔여물을 이소프로필 알코올(IPA)로 제거하십시오. 확대경으로 두 접합부를 모두 확인하십시오.

걸윙 리드(SOP, QFP)를 사용하는 SMD IC를 납땜하는 방법은 무엇입니까?

SOP 및 QFP 패키지와 같은 걸윙형 IC는 측면에서 리드가 돌출되어 있어 일반 인두기로 쉽게 납땜할 수 있습니다. 드래그 솔더링 방식은 여러 핀이 있는 장치에 가장 실용적인 방법입니다.

한쪽 면의 모든 리드에 플럭스를 충분히 바르십시오. 좋은 플럭스는 드래그 솔더링의 핵심입니다. 플럭스는 납이 잘 흐르도록 도와주고 브릿지가 생기는 것을 방지합니다.

IC를 제자리에 고정하기 위해 대각선 모서리 핀 두 개를 가접하십시오. 계속 진행하기 전에 정렬 상태를 꼼꼼히 확인하십시오.

끌이나 뾰족한 끝부분에 소량의 납을 묻힙니다. 전선들을 따라 천천히 끌어당기면서 가볍게 접촉을 유지합니다. 끌어당기면 납이 각 핀에 스며들 것입니다.

이 단계에서 브릿지가 생기는 것은 정상입니다. 플럭스를 더 바르고 납 흡수 심지를 사용하여 과도한 납을 제거하십시오. 플럭스가 충분히 발라져 있으면 납 흡수 심지가 납을 깨끗하게 흡수합니다.

각 줄마다 반복합니다. IPA로 세척하고 확대경으로 검사합니다.

하단 접촉형 IC(QFN, LGA)를 납땜하는 방법은 무엇입니까?

QFN 및 LGA 패키지는 하단에 패드가 있지만 눈에 보이는 리드는 없습니다. 일반적인 인두 팁으로는 닿을 수 없으므로 솔더 페이스트와 리플로우 열을 사용하는 것이 일반적인 방법입니다.

스텐실을 사용하여 PCB 패드에 솔더 페이스트를 바르거나, 소량 생산 작업의 경우 손으로 조심스럽게 도포하십시오. 페이스트 양은 매우 중요합니다. 너무 많이 바르면 노출된 패드 아래에서 브리징 현상이 발생할 수 있습니다.

IC의 모서리 패드가 PCB 패드와 일치하도록 조심스럽게 배치하십시오. 리플로우 전에 현미경이나 돋보기를 사용하여 정렬 상태를 확인하십시오.

핫 에어 스테이션(SAC305 무연 페이스트의 경우 약 200~230°C)을 사용하여 집중 노즐로 리플로우합니다. 노즐을 작은 원을 그리며 천천히 움직입니다. 페이스트가 녹으면서 IC가 약간 정렬되므로 이를 주의 깊게 살펴보십시오.

포장 가장자리에 눈에 보이는 측면 패드 접합부가 있는지 검사하십시오. 노출된 패드 아래의 내부 접합부는 육안으로 확인할 수 없으므로 생산 환경에서는 X선 검사를 사용합니다.

SMD 부품을 손상 없이 납땜 제거하고 분리하는 방법은 무엇일까요?

납땜 제거의 목표는 패드를 들뜨게 하거나, 주변 부품을 손상시키거나, PCB 라미네이트를 과열시키지 않고 부품을 깨끗하게 제거하는 것입니다. 적절한 방법은 제거하려는 부품에 따라 다릅니다.

소형 SMD 수동 소자(저항, 콘덴서, 다이오드)를 납땜 제거하는 방법은 무엇인가요?

0402–1206 수동 부품을 분리하는 가장 간단한 방법은 가열된 핀셋으로 양쪽 끝을 동시에 접촉시키는 것입니다. 열을 가하고 두 접합부가 모두 녹을 때까지 기다린 다음 부품을 똑바로 들어 올리십시오.

인두가 하나밖에 없다면 먼저 두 패드에 새 납과 플럭스를 바르세요. 이렇게 하면 납의 녹는점이 낮아져 두 접합부가 더 쉽게 재용융됩니다. 양쪽 끝을 번갈아가며 빠르게 접촉하여 두 납이 모두 액체 상태가 될 때까지 기다린 후 인두를 들어 올리세요. 약 300°C의 온도로 설정하고 풍량을 줄인 열풍기를 사용하는 것도 효과적이며, 인접한 부품에 손상을 덜 줍니다.

납땜 인두를 사용하여 SMD IC를 납땜 제거하는 방법은 무엇입니까?

SOP 및 QFP 패키지의 경우 솔더윅 방식을 사용하십시오. 한 줄의 모든 리드에 플럭스를 바른 다음, 인두로 솔더윅을 리드에 단단히 밀착시키십시오. 솔더윅은 녹는 납을 흡수합니다. 각 줄을 따라 차근차근 작업하십시오.

모든 핀에서 납이 완전히 제거되면 핀셋으로 살살 들어 올리면서 각 핀줄을 한 줄씩 다시 가열하십시오. 억지로 들어 올리지 마십시오. 핀이 여전히 붙어 있다면 납이 남아 있는 것입니다. IC를 기판에서 억지로 떼어내지 마십시오. 그렇게 하면 패드가 손상될 가능성이 매우 높습니다.

열풍기를 이용해 SMD 부품을 납땜 제거하는 방법은 무엇인가요?

납이 함유된 납땜의 경우 열풍기를 350~380°C로, 무연 납땜의 경우 380~420°C로 설정하십시오. 가능하면 IC 크기에 맞는 노즐을 사용하십시오. 공기 흐름은 적당한 수준으로 유지하십시오. 공기 흐름이 너무 강하면 주변 부품이 움직일 수 있습니다.

노즐을 부품 위에서 작은 원을 그리며 천천히 움직이세요. 납이 다시 녹는 것을 확인하세요. IC가 분리될 때 약간 움직일 것입니다. 부품이 분리되는 순간 ESD 핀셋을 사용하여 똑바로 들어 올리세요. 옆으로 들어 올리려고 하지 마세요.

SMD 납땜에서 흔히 발생하는 결함과 해결 방법은 무엇일까요?

대부분의 결함은 온도, 시간, 납땜량 또는 플럭스 양과 관련이 있습니다. 가장 자주 발생하는 문제에 대한 간략한 참고 자료를 아래에 제공합니다.

SMD 납땜 안전 수칙

납땜은 기본적인 안전 수칙만 잘 지키면 위험도가 낮은 작업입니다. 이러한 수칙은 간단한 수리든 장시간 작업에도 적용됩니다.

• 항상 환기가 잘 되는 공간에서 작업하거나 작업 공간 가까이에 흄 추출기를 설치하십시오. 특히 무세척 및 로진계 플럭스에서 발생하는 흄은 장시간 노출 시 호흡기 자극을 유발할 수 있습니다.

• PCB 기판이나 부품을 다룰 때는 접지에 연결된 ESD 손목 스트랩을 착용하십시오. 정전기 방전은 눈에 보이는 고장 흔적 없이 IC를 손상시킬 수 있습니다. ESD 매트는 추가적인 보호 기능을 제공합니다.

• 납땜 작업을 하지 않을 때는 인두를 거치대에 보관하세요. 350°C로 가열된 인두팁을 작업대 위에 그대로 두면 화상이나 화재의 위험이 있습니다. 보관하기 전에 인두팁에 소량의 납을 묻혀 산화를 방지하세요.

• 납이 함유된 땜납(주석-납)을 사용하는 경우, 식사 전이나 얼굴을 만지기 전에 손을 씻으십시오. 작업 공간 주변에 음식물과 음료를 두지 마십시오. 무연 땜납(SAC305 또는 유사 제품)은 납이 함유된 땜납보다 일반적으로 50°C 더 높은 온도가 필요하므로, 두 종류의 땜납을 바꿔 사용할 때는 인두 설정값을 확인하십시오.

결론

SMD 부품의 납땜 및 납 제거는 적절한 도구와 일관된 접근 방식을 통해 익힐 수 있는 기술입니다. 수동 부품의 경우, 점착 및 유동 기법을 숙달하면 대부분의 수동 납땜 작업을 해결할 수 있습니다. 걸윙형 IC의 경우, 좋은 플럭스를 사용한 드래그 솔더링이 안정적이고 빠릅니다. QFN과 같은 하단 접촉 패키지의 경우, 솔더 페이스트와 제어된 열이 유일한 실용적인 방법입니다.

납땜 제거 시 패키지 유형에 맞는 방법을 사용하면 기판과 부품을 보호할 수 있습니다. 열풍 스테이션은 제거 작업에 가장 다용도로 사용할 수 있는 도구이지만, 납땜 인두와 심지만 있어도 올바르게 사용하면 SOP 및 QFP 패키지를 깔끔하게 제거할 수 있습니다.

브릿지 현상, 콜드 조인트, 툼스토닝 현상과 같은 결함은 원인을 파악하면 간단하게 해결할 수 있습니다. 대부분은 온도 조절, 플럭스 도포, 그리고 공정을 서두르지 않는 것과 관련이 있습니다.

PCBGOGO는 전문적인 PCB 제조, SMD 부품 조달 및 완벽한 원스톱 PCBA 조립 서비스를 제공합니다. 온라인 즉시 견적 도구를 통해 이메일 주소 없이도 몇 초 만에 정확한 가격을 확인할 수 있습니다. 소량 프로토타입 제작부터 대량 생산까지, PCBGOGO는 베어보드부터 완제품 조립까지 모든 과정을 책임지고 처리합니다.

SMD 납땜 및 납 제거에 대한 FAQ

납땜 인두만으로 SMD 부품을 제거할 수 있나요?

네, 많은 부품에 가능합니다. 작은 수동 부품(0603 이상)은 하나의 인두로 두 패드를 빠르게 리플로우하여 제거할 수 있습니다. SOP와 같은 걸윙형 IC는 솔더윅을 사용하여 핀의 납을 모두 제거한 후, 핀이 깨끗해지면 IC를 들어 올려 제거할 수 있습니다. 하지만 하단 접촉 패키지(QFN, BGA)는 뜨거운 공기가 필수적입니다. 일반 인두로는 패키지 아래쪽 패드에 닿을 수 없기 때문입니다.

열풍기 없이 SMD 부품을 제거하는 방법은 무엇인가요?

수동 부품의 경우: 양쪽 접합부가 모두 액체 상태가 될 때까지 인두를 양쪽 끝 사이에서 빠르게 번갈아 가며 접촉한 후 들어 올리십시오. 먼저 양쪽 패드에 새 납과 플럭스를 약간 바르면 녹는점이 낮아져 녹는 속도가 빨라집니다. SOP/QFP IC의 경우: 플럭스를 바르고 납 제거용 심지를 사용하여 모든 핀을 깨끗하게 한 다음, 얇은 칼날(예: 공예용 칼날)을 IC 아래에 조심스럽게 넣어 한 줄씩 가열하면서 납땜하십시오. 인내심이 필요하지만 효과적입니다.

손상된 SMD 부품은 어떻게 교체하나요?

적절한 방법으로 기존 부품을 제거한 후, 플럭스와 솔더윅을 사용하여 패드의 잔여물을 제거합니다. 확대경으로 패드를 검사하여 들뜨거나 빠진 부분이 있으면 교체 부품을 장착하기 전에 수리해야 합니다. 패드에 가볍게 납을 입히고 새 부품을 정렬한 후, 해당 패키지 유형에 맞는 표준 납땜 기법을 사용하여 납땜합니다. 재작업 후에는 항상 IPA(이소프로필 알코올)로 기판을 세척하십시오.
