IoT PCB

IoT PCB는 현대 기술 분야에서 제공하는 수많은 이점 덕분에 날이 갈수록 인기가 높아지고 있습니다. 다양한 응용 분야에서 활용되는 IoT PCB의 수요는 날로 증가하고 있습니다. 이 혁신적인 기술의 잠재력을 최대한 활용하려면 작동 방식을 이해하는 것이 중요합니다. 이 글은 IoT PCB에 대한 지식을 넓히는데 도움이 되는 유용한 정보를 담고 있습니다.

IoT PCB란 무엇인가요?

IoT는 사물 인터넷(Internet of Things)의 약자입니다. 사물 인터넷이란 간단히 말해 인터넷을 통해 다른 기기들과 통신하도록 특별히 설계된 전자 기기들의 네트워크를 의미합니다. 이러한 통신은 센서, 소프트웨어 및 기타 기술이 탑재된 기기들 덕분에 가능합니다. 사물 인터넷의 대표적인 예로는 스마트폰에 설치된 앱을 통해 냉장고 내부를 확인할 수 있도록 모바일 기기를 냉장고에 연결하는 것을 들 수 있습니다. 집을 비웠을 때도 이 기술을 활용하면 냉장고 안의 내용물을 확인하고 필요한 물건을 구매할수 있습니다. 또한 스마트폰을 CCTV 카메라에 연결하여 집을 모니터링하거나 위치를 추적할수도 있습니다.

IoT 기기는 다음으로 전력을 공급받습니다.IoT PCB다시 말해, IoT 기기는 IoT PCB 위에 구축됩니다. 이 PCB는 IoT 기기가 만들어지는 기반 또는 주요 구조 역할을 합니다.

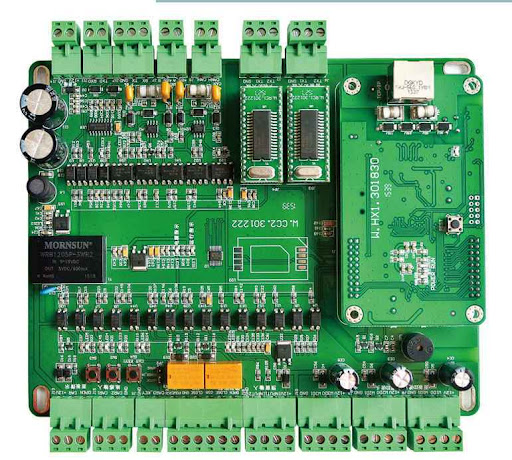

그림 1 IoT PCB

사물 인터넷 아키텍처

사물 인터넷(IoT)이 어떻게 작동하는지 완전히 이해하려면 IoT 아키텍처를 이해하는 것이 중요합니다. IoT 아키텍처는 여러 요소들이 모여 하나의 완전한 시스템을 구성합니다. 이러한 개별 요소들은 더 큰 IoT 시스템 내에서 서로 통신합니다. IoT 아키텍처는 크게 디바이스 계층, 엣지 계층, 클라우드 계층의 세가지 주요 계층으로 이루어져 있습니다. 각 계층을 자세히 살펴보겠습니다.

디바이스 레이어

디바이스 계층은 IoT 아키텍처의 기반을 형성합니다. 센서, 액추에이터, 게이트웨이 등으로 구성되며, 이러한 디바이스들은 정보를 수집하여 다음 계층으로 전송하여 처리를 진행합니다. 디바이스 계층을 통한 정보 전송은 Wi-Fi, 블루투스 등의 무선 연결을 통해 이루어집니다.

에지 레이어

엣지 계층은 데이터 처리, 필터링 및 집계 장치로 구성됩니다. 이 장치들은 디바이스 계층으로부터 데이터와 정보를 수신하여 추가 처리 후 클라우드 계층으로 전송합니다.

구름층

이 계층은 처리된 데이터와 정보를 저장하고 배포합니다. 권한이 있는 사용자는 정보를 다운로드하거나 화면에 표시하여 접근할수 있습니다. IoT 아키텍처는 위에서 설명한 계층에만 국한되지 않으며, 일부 시스템은 내부 프로세스를 더욱 세분화하기 위해 더 많은 계층을 가질수 있습니다.

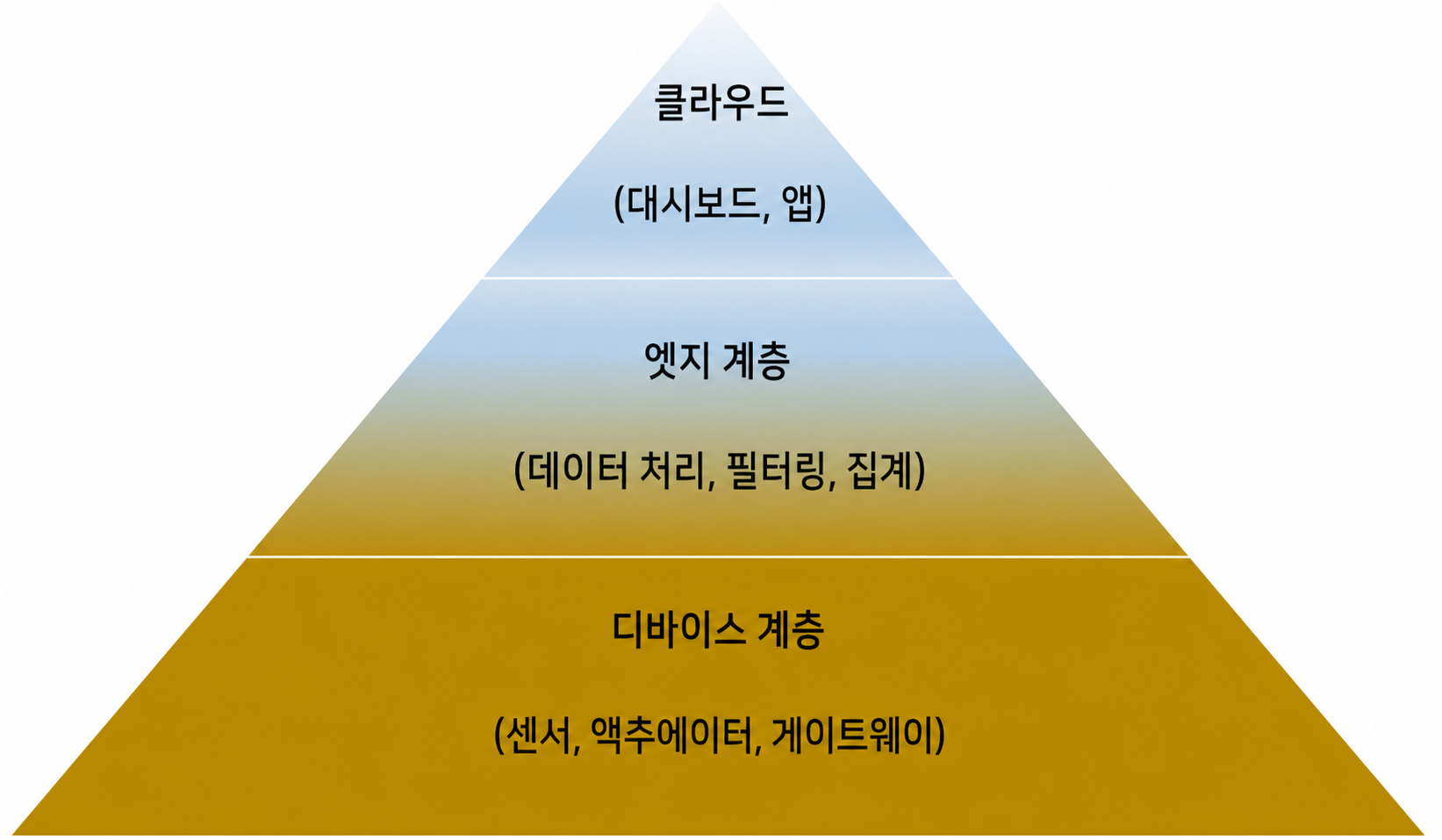

그림 2 IoT 아키텍처

IoT PCB의 장점

IoT PCB의 사용이 점점 증가하고 인기를 얻는 이유가 궁금하실수 있습니다. 이는 IoT PCB가 다양한 산업 분야에서 여러가지 장점을 제공하기 때문입니다. IoT PCB의 많은 장점중 일부는 다음과 같습니다.

소형 사이즈

IoT PCB의 독특한 장점 중 하나는 보드 공간을 매우 적게 차지하여 크기와 형태가 작다는 점입니다. 얇은 부품을 사용하여 제작하기 때문에 IoT 기기에 더욱 고밀도의 회로를 구현할 수 있습니다. 따라서 마이크, 배터리, 위성 등의 부품을 작은 패키지에 담아도 성능 저하 없이 사용할수 있습니다.

경량

IoT PCB의 소형화는 IoT 기기 전체 무게를 획기적으로 줄여줍니다. 덕분에 IoT 기기는 매우 가벼워지며, 이는 현대 기술의 독보적인 장점입니다. 대부분의 IoT 기기는 휴대하기 쉽고, 심지어 몸에 착용할수도 있습니다. IoT PCB의 작은 크기와 가벼운 무게는 IoT 기기 사용자에게도 편안함을 제공합니다.

내구성

IoT PCB는 다양한 산업 분야의 열악한 환경 조건을 견딜수 있습니다. 이러한 불리한 환경에서도 고장 없이 작동할수 있는데, 이는 주로 고밀도 구조 덕분입니다.HDI PCB이러한 소재는 IoT 기기를 만드는데 사용되며, 이로 인해 IoT 기기는 내구성이 뛰어나고 열악한 환경에서도 스트레스를 견딜수 있습니다.

간단한 배선 경로

 IoT PCB는 간단한 배선 연결을 사용합니다. 이는 복잡한 기계적 및 전기적 커넥터를 피할수 있게 해주고, IoT PCB의 기능성을 크게 향상시키는데 도움이 됩니다.

IoT PCB 구성 요소

IoT PCB는 다양한 구성 요소들이 결합되어 만들어집니다. 제대로 작동하는 IoT 장치를 개발하려면 이러한 구성 요소들과 IoT 시스템에서의 역할을 이해해야 합니다. 아래는 다양한 IoT 구성 요소 유형입니다.

센서

첫번째 IoT PCB 구성 요소는 센서입니다. 센서는 IoT PCB 시스템에서 중요한 역할을 합니다. 센서는 데이터를 수집하고 정보를 제공하며 IoT 시스템에서 중요한 작업을 수행합니다. IoT PCB에 사용되는 센서는 다양한 형태가 있지만 가장 널리 사용되는 센서로는 온도 센서, 압력 센서, 습도 센서, 적외선 센서, 카메라 및 RFI 태그가 있습니다.

무선 연결

무선 연결은 다양한 센서와 IoT PCB의 다른 부분 간의 원활한 통신 또는 데이터 교환을 보장합니다. 센서가 데이터를 수집하면 무선 연결을 통해 IoT PCB의 여러 레이어로 전송되어 추가 처리가 이루어집니다. IoT PCB에서 일반적으로 사용되는 무선 연결 방식에는 다음과 같은 것들이 있습니다.

와이파이

지웨이브

블루투스

지그비

로라

NFC

전력 관리 시스템

IoT PCB의 세번째 구성 요소는 전력 관리 시스템입니다. 이 시스템은 IoT PCB 내의 전력 흐름을 관리하고 조절하는 역할을 합니다. IoT 장치의 다양한 구성 요소들이 네트워크와 끊임없이 통신하기 때문에, 전력 시스템의 수명을 보장하기 위해 특별한 주의를 기울여야 합니다. 배터리를 사용하는 IoT 장치의 경우, 효율적인 전력 사용을 위해 PCB를 신중하게 설계해야 합니다. 이를 위한 한가지 방법은 대기 전력 소모가 최소화된 전압 조정기를 사용하는 것입니다.

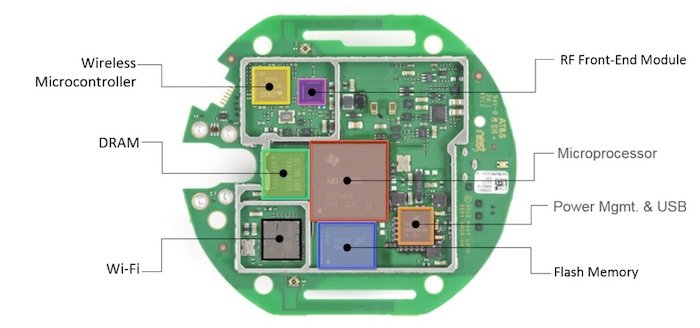

그림 4. IoT PCB 구성 요소

IoT PCB의 응용 분야

IoT PCB는 다양한 산업 분야에서 수많은 응용 분야를 가지고 있습니다. 스마트 홈 기기, 스마트워치, 스마트폰, 자동차 대시보드 등에 사용될수 있습니다. 아래는 IoT PCB의 몇가지 인기있는 응용 사례입니다.

자동차 센서는 성능 향상과 편의성 증대를 위해 IoT PCB를 활용합니다.

위성 및 GPS 시스템

피트니스 트래커 모듈

놀이공원의 격자형 배치

디지털 열차는 효율적인 시간 관리와 편리한 교통 이용을 위해 IoT PCB를 활용합니다.

의료기기

피트니스 트래커 모듈

스마트 농업 시스템

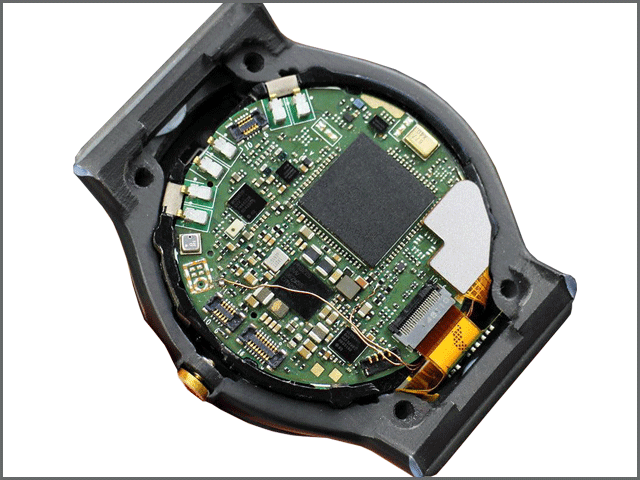

그림 3 스마트워치

IoT PCB 설계

IoT 기기가 원활하게 작동하고 효율적으로 작동하려면 정확한 보드 설계가 필수적입니다. 이를 위해서는 몇가지 중요한 사항을 고려해야 합니다.

소형 사이즈

설계를 시작하기 전에 가장 먼저 고려해야 할 중요한 사항은 IoT 보드의 크기입니다. IoT 기기는 휴대 가능하고 신체에 착용해야 하므로 소형 보드가 필수적입니다. 대부분의 최신 기기는 소형화 추세이며, 설계자들이 PCB 설계에 넓은 공간을 확보할수 있었던 시대는 이제 끝났습니다.

소형 IoT PCB를 제작한다는 목표를 달성하기 위해서는 트랙, 비아, 부품을 IoT 보드에 전략적으로 배치해야 합니다. 이를 위해 HDI 보드와 리지드-플렉스 보드를 사용하여 소형 보드에서도 최대한의 유연성과 기능을 구현할수 있습니다. 이러한 소형 보드를 설계할 때는 모든 IoT 장치 설계자가 설계전 과정에 걸쳐 일관된 방향을 유지하는 것이 매우 중요합니다.

제품 적합성

IoT PCB의 크기 외에도, 설계한 PCB가 의도된 장치에 쉽게 장착될수 있도록 해야 합니다. 이를 위한 확실한 방법은 충분한 가상 프로토타이핑을 수행하는 것입니다. IoT PCB의 최적 기능을 위해서는 회로에 기존과는 다른 재료를 사용하는 것이 좋습니다.

적응성

IoT PCB를 설계할 때는 적응성에 특히 주의를 기울여야 합니다. 즉, PCB는 인체 온도, 습도, 그리고 지속적인 움직임에 적응할수 있어야 합니다. 이를 위해서는 PCB에 대한 철저한 시뮬레이션 테스트가 필요합니다.

사물 인터넷(IoT) 기기가 신체에 착용되거나 신체와 접촉하는 경우에만 적응성 문제가 고려되어야 합니다. 설계 시 IoT 기기의 열 발생 효과를 고려해야 하며, 필요에 따라 충분한 냉각이 가능하도록 보드를 설계해야 합니다.

 무선 연결

IoT 기기의 핵심 기능 중 하나는 인터넷을 통해 네트워크로 데이터를 수집하고 전송하는 능력입니다. 이 기능을 위해서는 무선 연결이 필수적입니다. 즉, 필요한 무선 모듈과 RF 회로 부품을 설치해야 합니다. 적절한 회로 부품을 선택할 때는 전력 소비, 보안 요구 사항, 네트워크 호환성 등을 고려해야 합니다.

범위 및 속도.

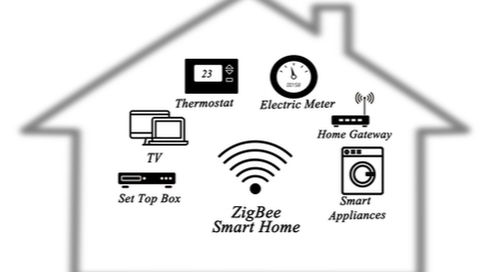

그림 6. IoT 주택 애플리케이션 통합을 위한 IoT ZIGBEE 프로토콜

 전력 관리

설계 단계에서 고려해야 할 또 다른 중요한 요소는 보드의 전력 소비량입니다. IoT 보드의 구성 요소들은 서로 지속적으로 통신합니다.  또한, IoT 기기들은 네트워크를 통해 끊임없이 데이터를 전송하기 때문에 배터리 소모가 빨라집니다. 이러한 문제를 해결하기 위해서는 IoT 기기의 배터리 수명을 연장해야 합니다.

또한, 다양한 회로 계층 내 전력 사용량을 엄격하게 최소화해야 합니다. 이를 통해 IoT 장치의 전체 전력 소비량을 낮은 수준으로 유지할수 있습니다. 따라서 장치의 전력 소비를 전략적으로 계획하고 PCB의 작업 주기(송신 및 대기 전력 상태 포함)에 대한 철저한 테스트를 수행해야 합니다.

신뢰할 수 있음

IoT PCB를 설계할때는 신뢰성을 최우선으로 고려해야 합니다. IoT PCB는 열악한 작업 환경에서도 고장 없이 견딜수 있어야 합니다. 따라서 신뢰성을 확보하기 위해서는 내구성이 뛰어난 소재를 사용해야 합니다.

PCB의 수명을 연장하려면 업계 설계 표준을 준수해야 합니다.

IoT PCB 설계 단계 전반에 걸쳐 다른 설계자들과 원활한 소통을 유지하는 것이 매우 중요합니다. 이는 시간이 많이 소요되거나 최종 설계 완료가 지연될수 있지만, IoT 기기와 그 중요한 기능에 대한 수요가 지속적으로 증가하는 추세를 고려할 때 충분히 가치 있는 투자입니다.

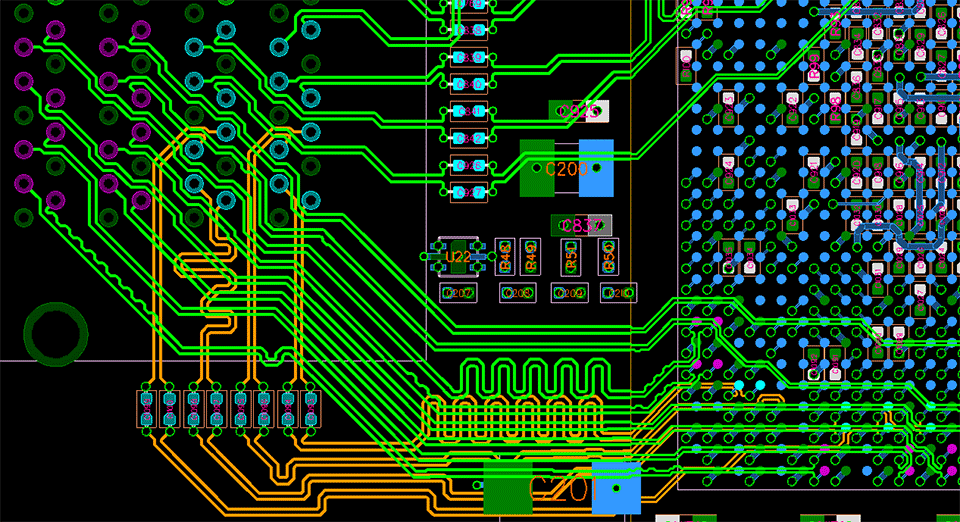

그림 5 IoT PCB 설계

사물인터넷(IoT) PCB용 HDI 및 플렉서블 PCB

HDI가 제공하는 설계의 자유로움과 플렉스 PCB다양한 PCB 애플리케이션에서 크기와 모양에 대한 제약을 해소하는데 도움이 됩니다. 뿐만 아니라 최적의 기능성과 내구성을 제공합니다. HDI PCB는 고성능의 초박형 소재로 제작된 고밀도 인터커넥트 PCB입니다. 기술 분야에서 디바이스 크기가 빠르게 소형화됨에 따라 HDI PCB를 사용하면 다양한 IoT 디바이스에 적합한 소형 PCB를 설계할 수 있습니다. HDI PCB는 고밀도로 배치하거나 여러 개를 쌓아 어떤 크기의 IoT PCB도 구성할수 있어 복잡한 배선 연결이 필요 없습니다. 또한, 플렉서블 PCB의 유연한 특성 덕분에 어떤 형태의 IoT PCB도 자유롭게 설계할수 있습니다.

HDI PCB와 플렉서블 PCB를 결합하여 IoT PCB를 제작하면 놀라운 이점을 얻을 수 있습니다. 높은 인장 강도를 제공하여 IoT PCB가 극한의 고온 다습한 환경에서도 정상적으로 작동할수 있도록 합니다. 또한, IoT 기기에 우수한 신호 전송을 제공하고 열 스트레스를 크게 줄여줍니다.

마지막으로

이 글을 통해 IoT PCB에 대한 중요한 정보를 제공해 드렸습니다. IoT PCB의 아키텍처, 장점, 구성 요소, 응용 분야, 설계 요구 사항 등 핵심적인 내용을 살펴보았습니다. 또한 HDI PCB와 플렉서블 PCB를 결합하여 어떤 크기와 모양의 PCB도 설계할 수 있다는 점도 알아보았습니다. 이 글을 통해 IoT PCB에 대한 많은 것을 배우고 이 놀라운 기술에 대한 지식을 넓히는데 도움이 되었기를 바랍니다.
