PCB 세정용 이소프로필 알코올: 완전 가이드

개발 보드를 리워크하는 취미인이든 생산 수준 조립을 감독하는 엔지니어이든, 인쇄회로기판을 청소하는 것은 장기적 신뢰성을 보장하기 위해 취할 수 있는 가장 중요한 단계 중 하나입니다. 이소프로필 알코올(IPA)은 전자 산업에서 단연 가장 인기 있는 세정제입니다. 그러나 잘못 사용하면 득보다 실이 더 클 수 있습니다. 이 가이드는 PCB 세정을 위한 이소프로필 알코올 사용에 대해 알아야 할 모든 것, 즉 올바른 농도, 기술, 안전 주의사항 및 IPA 단독으로 부족한 경우를 다룹니다.

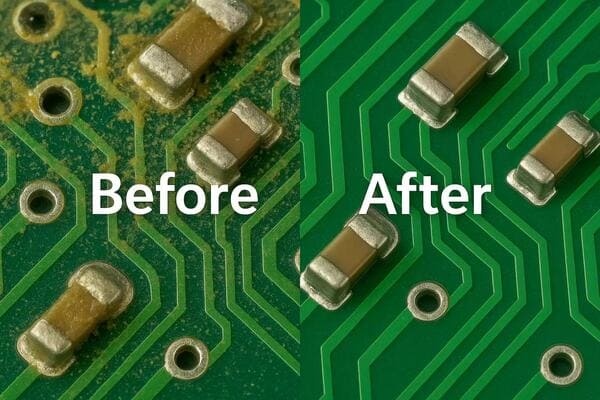

PCB 세정이 중요한 이유

납땜 후 기판은 보이는 것만큼 깨끗한 경우가 거의 없습니다. 플럭스 잔여물, 솔더 페이스트 잔류물, 지문 및 공기 중 오염 물질이 표면에, 더 중요하게는 부품 아래에 침전됩니다. 방치하면 이러한 잔여물은 다음을 초래할 수 있습니다:

• 수분을 흡수하여 패드 사이에 전도성 경로 생성

• 구리 트레이스 및 부품 리드의 부식 가속화

• 간헐적 고장 또는 신호 간섭 유발

• 어셈블리의 장기 수명 단축

깨끗한 기판은 단순한 미관이 아닙니다. 자동차, 의료 또는 산업용 전자제품과 같은 까다로운 환경에서 특히 중요한 신뢰성 요구사항입니다.

이소프로필 알코올이 PCB 세정에 선택되는 이유

IPA는 타당한 이유로 PCB 세정에서 지배적 위치를 차지했습니다. 다른 용매가 따라올 수 없는 특성의 조합을 제공합니다:

• 효과적인 플럭스 용해. IPA는 로진계 및 노-클린 플럭스 잔여물을 효율적으로 용해하여 기판 표면과 부품 리드 주변에서 제거합니다.

• 빠른 증발. IPA는 실온에서 빠르게 증발하여 최소한의 수분만을 남깁니다. 이는 민감한 전자 부품을 다룰 때 중요한 특성입니다.

• 비전도성. 물과 달리 IPA는 건조 후 단락을 유발할 수 있는 전도성 잔여물을 남기지 않습니다.

• 부품 안전성. 올바르게 사용하면 IPA는 대부분의 PCB에서 발견되는 플라스틱, 금속, 코팅 및 라미네이트와 호환됩니다.

• 저렴한 비용과 널리 구매 가능. IPA는 저렴하고 쉽게 구할 수 있어 실험실 규모 및 생산 규모 세정 모두에 실용적입니다.

올바른 IPA 농도 선택

모든 이소프로필 알코올 제품이 동일한 것은 아닙니다. 선택하는 농도가 매우 중요합니다.

• 70% IPA——대부분의 약국에서 판매되는 종류——는 30%의 물을 포함합니다. 이 수분 함량은 증발 속도를 늦추고 기판에 습기를 유입시켜 전자제품에 문제가 될 수 있습니다. 일반적인 표면 닦기에는 허용되지만 정밀 PCB 작업에는 이상적이지 않습니다.

• 90% IPA——눈에 띄게 향상된 단계입니다. 낮은 수분 함량은 더 빠른 건조와 습기 관련 문제의 위험 감소를 의미합니다. 대부분의 애호가급 및 경량 전문 세정 작업에 적합합니다.

• 99% IPA(권장)——PCB 세정의 업계 표준입니다. 거의 수분이 없어 빠르게 증발하고 사실상 잔여물을 남기지 않으며 민감한 부품에 가장 적은 위험을 줍니다. PCB 품질을 진지하게 생각한다면 99% 이소프로필 알코올이 올바른 선택입니다.

IPA로 PCB를 세정하는 방법: 단계별 가이드

IPA로 PCB를 세정하는 것은 간단하지만 기술이 중요합니다. 올바른 절차는 다음과 같습니다:

필요한 도구:

• 99% 이소프로필 알코올

• ESD 안전 브러쉬(정전기 방지 모 브러쉬 또는 전용 PCB 세정 브러쉬)

• 린트프리 와이프 또는 면봉

• 압축 공기 또는 에어 블로워(선택 사항이지만 유용)

• 개인 보호 장비: 니트릴 장갑 및 보안경

1단계: 완전히 전원 차단. 전원이 공급된 상태에서 기판을 절대 청소하지 마십시오. 모든 전원을 차단하고 커패시터가 방전될 때까지 기다리십시오.

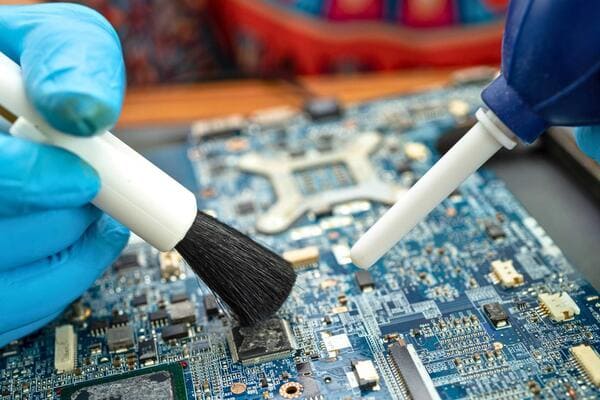

2단계: 브러쉬에 IPA 도포. IPA로 브러쉬를 적십니다. 떨어질 정도로 흠뻑 적시지 마십시오. 기판을 범람시키지 않고 잔여물을 풀기에 충분한 용매가 필요합니다.

3단계: 부드럽지만 철저히 문지릅니다. 작은 구역으로 나누어 납땜 조인트, 부품 리드 및 커넥터 주변을 짧은 원형 운동으로 문지릅니다. 플럭스 잔여물(종종 호박색 또는 황색)이 보이는 영역에 특별히 주의하십시오.

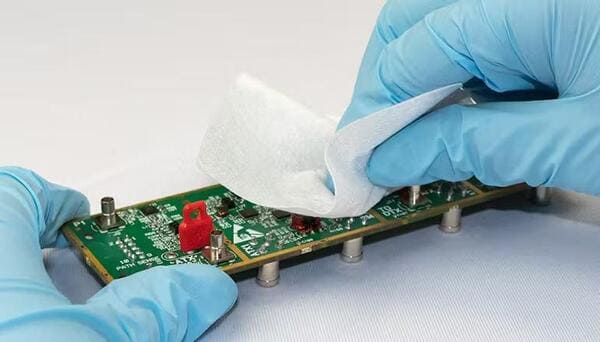

4단계: 닦아내고 흡수. 린트프리 와이프를 사용하여 풀린 잔여물과 IPA를 흡수하십시오. 면봉은 부품 사이의 좁은 틈에 도달하는 데 유용합니다.

5단계: 완전히 건조. IPA는 빠르게 증발하지만 전원을 켜기 전에 기판을 최소 5~10분 동안 공기 건조시키십시오. 생산 환경에서는 완전한 건조를 보장하기 위해 저온에서 짧은 베이킹 사이클을 사용하기도 합니다.

6단계: 확대하여 검사. 루페 또는 디지털 현미경은 미세 피치 부품 주변 특히 잔여물이나 이물질이 없는지 확인하는 데 도움이 됩니다.

IPA 단독으로 부족한 경우

IPA는 우수하지만 사용자가 자주 간과하는 한계가 있습니다.

플럭스 분류가 중요합니다. IPA는 로진계(R, RO, RM, RH) 및 대부분의 노-클린 플럭스에 잘 작동합니다. 그러나 ORL, ORM 또는 ORH로 분류된 수용성 플럭스는 알코올이 아닌 탈이온수 또는 증류수로 세정하도록 특별히 제조되었습니다. 수용성 플럭스에 IPA를 사용하면 이온성 활성제가 기판 전체에 재분배되어 시간이 지남에 따라 부식과 누설 전류를 초래하는 전도성 잔여물을 생성할 수 있습니다.

부품 아래 오염. 수동 IPA 세정은 SMD 부품, BGA 또는 좁은 스탠드오프 높이를 가진 커넥터 아래에 갇힌 플럭스에 완전히 도달하지 못합니다. 고신뢰성 응용 분야에서는 초음파 세정 또는 특수 수성 세정 시스템을 사용한 디플럭싱이 이러한 영역을 처리하는 데 필요합니다.

심한 오염. 오일, 심한 산화 또는 산업용 오염 물질에 노출된 기판의 경우 IPA 전이나 IPA와 함께 더 강한 용매 또는 다단계 세정 공정이 필요할 수 있습니다.

PCB 세정에 IPA 사용 시 안전 주의사항

이소프로필 알코올은 일반적으로 안전하지만 기본적인 주의사항이 적용됩니다:

• 환기: IPA는 밀폐된 공간에서 자극을 줄 수 있는 증기를 발생시킵니다. 환기가 잘 되는 곳에서 작업하거나 흄 추출기를 사용하십시오.

• 인화성: IPA는 인화성이며 인화점이 약 12°C(53°F)입니다. 화염, 스파크 및 뜨거운 납땜 인두에서 멀리 보관하십시오.

• 피부 및 눈 보호: 니트릴 장갑은 피부 흡수를 방지하고 보안경은 튀김으로부터 보호합니다.

• 보관: IPA를 밀봉 용기에 담아 열원과 직사광선이 닿지 않는 곳에 보관하십시오.

• 폐기: 현지 규정을 확인하십시오. IPA가 묻은 와이프와 사용한 용매는 일부 관할권에서 유해 폐기물로 처리해야 할 수 있습니다.

PCB 품질이 세정성에 미치는 역할

쉽게 간과되는 요소: 베어 PCB 자체의 품질이 얼마나 잘 세정될 수 있는지에 영향을 미칩니다. 표면 처리(HASL, ENIG, OSP)가 잘 제어되고 솔더 마스크가 적절히 경화된 기판은 잔여물이 갇힐 수 있는 거친 표면이나 핀홀이 있는 저품질 대안보다 세정이 훨씬 쉽습니다.

따라서 적절한 세정 공정은 PCB 신뢰성에 중요하며, 제품의 장기적 안정성은 항상 기판 자체에서 시작됩니다. 고품질 PCB 제조는 생산 결함을 줄이고, 납땜성을 향상시키며, 후속 조립과 세정을 훨씬 더 원활하고 효율적으로 만드는 데 도움이 됩니다.

업계에서 수년간의 경험을 가진 전문 PCB 공장으로서 PCBgogo는 엄격한 품질 관리 기준과 잘 정립된 생산 시스템을 따릅니다. 우리는 엔지니어, 메이커 및 전자 제조업체에 고정밀 및 고신뢰성 PCB 제품을 제공하여 고객이 조립부터 전체 제품 수명 주기까지 안정적인 성능을 달성할 수 있도록 최선을 다하고 있습니다.

엄격한 제조 기준을 충족하는 안정적이고 신뢰할 수 있는 성능의 PCB를 찾고 있다면 PCBgogo에 문의하십시오. 성숙한 제조 공정, 엄격한 품질 관리 및 풍부한 프로젝트 경험을 통해 당사는 귀하의 제품에 신뢰할 수 있는 PCB 제조 솔루션을 제공할 수 있습니다.

빠른 참조: PCB 세정용 IPA

결론

이소프로필 알코올은 대부분의 시나리오에서 PCB 세정을 위한 가장 실용적이고 효과적이며 경제적인 옵션으로 남아 있습니다. 핵심은 올바른 농도(99% IPA)를 사용하고, 적절한 기술을 따르며, 한계(특히 플럭스 유형 호환성 및 부품 아래 잔여물 관련)를 이해하는 것입니다. 중요한 응용 분야의 경우 확대 검사로 IPA 세정을 보완하고 요구사항이 높은 곳에서는 전문 세정 방법을 고려하십시오.

그리고 기억하십시오: 가장 깨끗한 결과는 항상 품질 높은 PCB에서 시작됩니다. 엄격한 제조 기준을 충족하는 기판을 찾고 있다면 PCBgogo에 견적을 요청할 가치가 있습니다. 신뢰할 수 있는 제조는 세정을 포함한 모든 후속 단계를 더 쉽고 예측 가능하게 만듭니다.
