레이저 직접 이미징 PCB: LDI 기술이 회로 기판 정밀도를 재정의하는 방법
전자제품이 점점 더 작아지고 복잡해짐에 따라 인쇄회로기판을 제조하는 방법도 이에 맞춰 발전해야 합니다. 레이저 직접 이미징 PCB 기술(일반적으로 LDI로 알려짐)은 현대 PCB 제조에서 가장 중요한 발전 중 하나로 부상했습니다. 기존의 포토마스크 기반 노광을 디지털 제어 레이저로 대체함으로써, LDI는 기존 공정이 따라잡을 수 없는 정밀도와 반복성을 제공합니다. 이 글에서는 레이저 직접 이미징의 작동 원리, 기존 포토리소그래피보다 우수한 이유, 그리고 어떤 응용 분야에서 채택 시 가장 큰 이점을 얻을 수 있는지 살펴봅니다.
레이저 직접 이미징이란 무엇인가?
레이저 직접 이미징은 자외선(UV) 레이저 빔이 감광성 레지스트 코팅 위에 회로 패턴을 직접 그려 넣는 PCB 노광 공정으로, 물리적 마스크나 필름 아트워크가 필요하지 않습니다. 레이저는 전적으로 디지털 설계 데이터에 의해 안내되므로 기판에 전사되는 패턴은 CAD 파일의 정확한 복제본입니다. 노광이 완료되면 레지스트가 현상되고 하단의 구리가 에칭 또는 도금되어 최종 회로 트레이스가 형성됩니다.
기존 방식과의 핵심 차이점은 포토마스크의 제거입니다. 기존 포토리소그래피는 모든 새 설계에 대해 물리적 마스크를 제작해야 하며, 이 단계는 비용, 리드 타임 및 치수 오류의 위험을 초래합니다. LDI는 이 단계를 완전히 생략하여 프로토타이핑을 더 빠르게 하고 생산 배치 전체에 걸쳐 더 일관된 결과를 제공합니다.

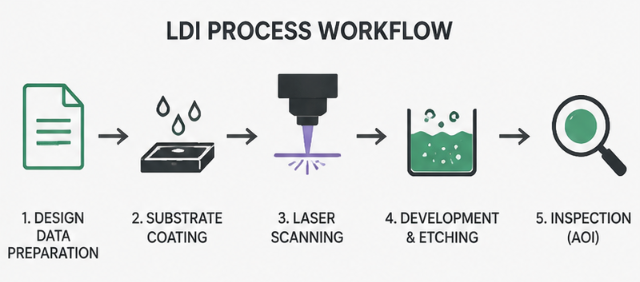

LDI 공정의 작동 방식
LDI 워크플로우를 이해하면 우수한 결과를 생성하는 이유를 명확히 파악할 수 있습니다. 공정은 다음 단계로 진행됩니다.
설계 데이터 준비: PCB 레이아웃 파일이 LDI 시스템의 소프트웨어에 직접 로드됩니다. 필름 생성이나 마스크 제작이 필요하지 않습니다.
기판 코팅: 베어 PCB 패널에 감광성 드라이 필름 또는 액상 레지스트가 코팅되고 기계에 장입됩니다.

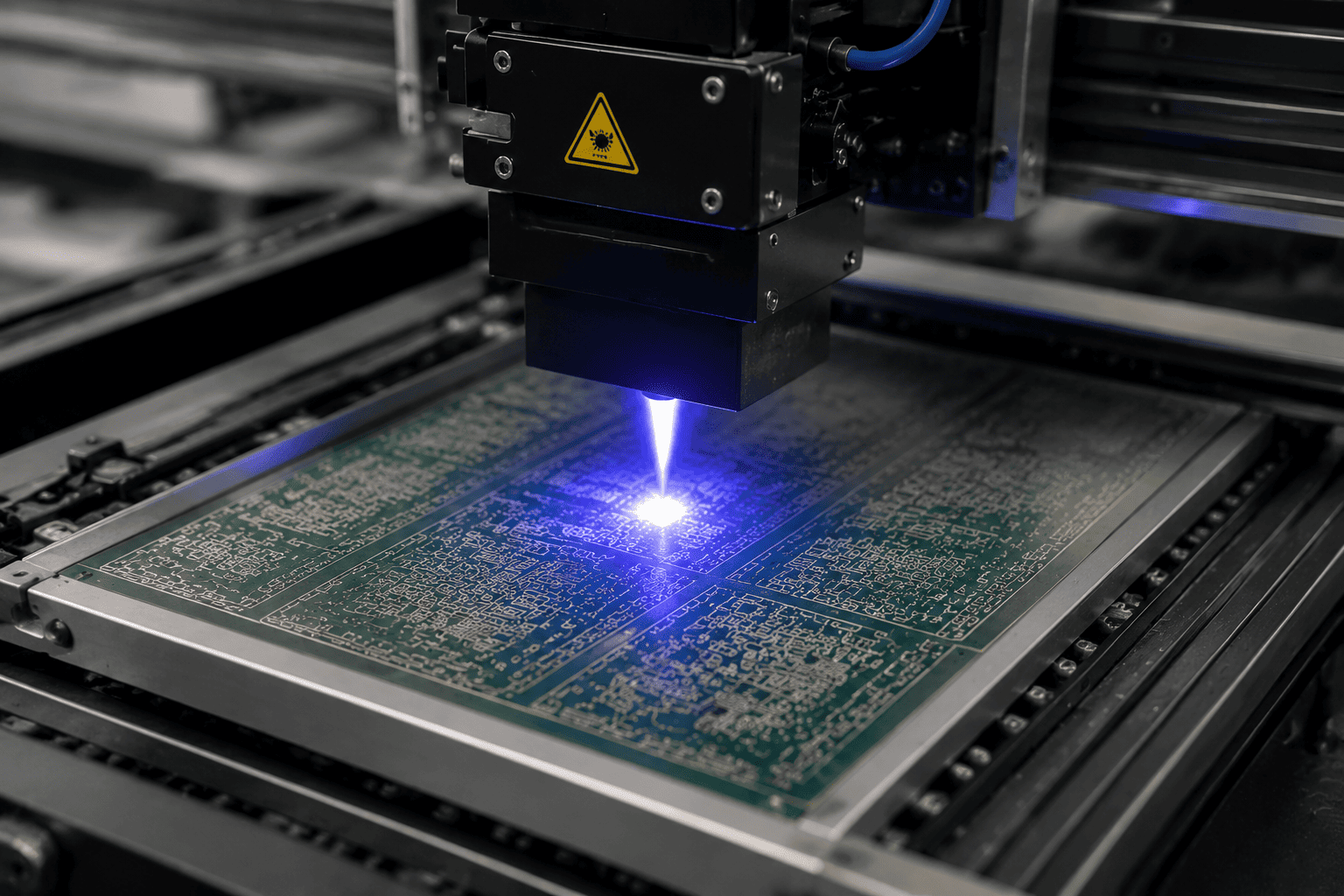

레이저 스캐닝: 고속 UV 레이저가 레지스트 표면을 스캔하며 회로 패턴에 해당하는 영역만 노광합니다. 최신 LDI 시스템은 처리량을 유지하기 위해 여러 레이저 채널을 병렬로 사용합니다.
현상 및 에칭: 노광된 기판은 기존 포토리소그래피 공정과 마찬가지로 일반적인 화학 현상 및 에칭 또는 전기도금 공정을 거칩니다.
검사: 자동 광학 검사(AOI)가 완성된 패턴을 원본 CAD 데이터와 대조하여 검증합니다.
레이저 위치가 실시간으로 재계산되므로 시스템은 온도와 습도로 인한 패널 팽창 또는 수축도 보상할 수 있습니다. 이는 얇거나 플렉시블 기판을 작업할 때 매우 중요한 장점입니다.
LDI 대 기존 포토리소그래피
기존 포토리소그래피는 기판 표면에 밀착된 물리적 포토마스크를 통해 UV 광원으로 레지스트를 노광합니다. 이 방법은 표준 밀도 설계에는 적절히 작동하지만 몇 가지 구조적 한계가 있습니다.
마스크 열화: 물리적 마스크는 시간이 지남에 따라 마모되며 교체해야 하므로 반복 비용과 미세한 치수 드리프트의 위험이 발생합니다.
정렬 오류: 패널 위에 정밀하게 마스크를 위치시키는 작업을 레이어마다 반복하면 누적 등록 오차가 발생하며, 특히 다층 기판에서 두드러집니다.
해상도 한계: 마스크 피처 가장자리에서 빛이 산란되어 최소 트레이스 폭이 안정적으로 약 75~100 마이크로미터로 제한됩니다.
프로토타입 리드 타임: 설계 변경 시마다 새 마스크가 필요하므로 개발 주기에 며칠이 추가됩니다.
레이저 직접 이미징은 이러한 각 문제를 직접적으로 해결합니다. 디지털 공정은 열화될 마스크가 없으며, 등록은 마이크론 수준 보정이 가능한 소프트웨어로 처리되고, 최소 트레이스/스페이스 폭이 50마이크로미터 이하로 낮아지며, 설계 변경은 CAD 파일 업데이트만으로 즉시 구현됩니다. 그 결과, 더 정밀하고, 더 유연하며, 대규모에서 더 비용 효율적인 공정이 탄생합니다.
LDI로 가장 큰 혜택을 보는 응용 분야
레이저 직접 이미징은 단일 제품 카테고리에 국한되지 않습니다. 정밀도와 속도의 조합으로 인해 다양한 까다로운 응용 분야에서 가치를 발휘합니다.
HDI(고밀도 상호 연결) 기판: 스마트폰, 태블릿 및 웨어러블 기기는 미세 피치 BGA 패드와 마이크로비아가 있는 HDI 설계에 의존합니다. LDI는 이러한 형상을 안정적이고 일관되게 처리합니다.
플렉시블 및 리지드-플렉시블 PCB: 플렉시블 기판은 가공 중 치수 변화가 발생합니다. LDI의 실시간 보상 기능은 이러한 까다로운 재료에서 패턴 정렬 불량을 방지합니다.
5G 및 RF 회로: 고주파 설계는 트레이스 형상에 의존하는 매우 엄격한 임피던스 제어를 요구합니다. LDI의 50마이크로미터 이하 정밀도가 이 분야에서 필수적입니다.
의료 및 항공우주 전자제품: 기판 불량이 용납되지 않는 산업 분야는 디지털 LDI 공정이 제공하는 반복성과 추적성을 요구합니다.
신속한 프로토타이핑: 빠른 반복이 필요한 엔지니어링 팀은 LDI의 무마스크 설계로 인해 툴링 지연 없이 새 개정판을 진행할 수 있어 혜택을 받습니다.
레이저 직접 이미징 PCB 기술의 주요 장점
실용적 이점을 요약하면, LDI는 제조업체와 설계자에게 다음을 제공합니다:
더 높은 해상도: 50마이크로미터 미만의 라인 및 스페이스 폭이 구현 가능하여 차세대 소형화 설계를 가능하게 합니다.
개선된 레이어 간 등록: 소프트웨어 구동 정렬이 실제 패널 변동을 보상하여 다층 기판의 불량을 줄입니다.
더 빠른 설계 반복: 마스크 제작이 없으므로 설계 변경이 수일이 아닌 수시간 내에 생산에 반영될 수 있습니다.
낮은 불량률: 물리적 마스크를 제거함으로써 마스크 오염, 스크래치 및 치수 변위와 관련된 전체 불량 유형을 제거합니다.
확장성: LDI는 공정 재검증 없이 프로토타입 수량부터 대량 생산까지 잘 확장됩니다.
LDI 프로젝트를 위한 올바른 PCB 제조 파트너 선택
모든 PCB 제조업체가 레이저 직접 이미징 장비에 투자한 것은 아닙니다. 미세 피치 트레이스, 엄격한 등록 허용 오차 또는 플렉시블 기판이 필요한 기판을 조달할 때 제조업체가 LDI 시스템을 운영하는지 확인하는 것은 자격 검증 과정에서 중요한 단계입니다.
숙련된 제조업체와 협력하려는 엔지니어 및 구매 팀에게 PCBgogo는 HDI 및 미세 라인 설계를 포함한 고급 공정 요구사항을 지원하는 PCB 제조 서비스를 제공합니다. Gerber 파일을 업로드하고 플랫폼에서 직접 즉시 견적을 요청할 수 있어, 생산 투입 전에 제조 가능성과 가격을 손쉽게 확인할 수 있습니다.
결론
레이저 직접 이미징은 PCB 제조에 있어 진정한 기술적 발전을 의미합니다. 패턴 전사를 물리적 아날로그 공정에서 디지털 소프트웨어 기반 공정으로 전환함으로써, LDI는 기존 포토리소그래피가 재현할 수 없는 해상도와 반복성을 달성합니다. HDI 기판, 플렉시블 회로, RF 응용 분야 또는 트레이스 형상이 성능에 직접적으로 영향을 미치는 모든 프로젝트를 작업하는 설계자에게 LDI 역량을 갖춘 제조업체를 지정하는 것은 단순한 선호가 아닌 품질 요구사항입니다.
전자제품이 계속해서 소형화되면서 복잡성이 증가함에 따라, 레이저 직접 이미징 PCB 기술은 제조 공정에서 더욱 중심적인 역할을 하게 될 것입니다. LDI가 제공하는 가치를 이해하고 이를 구현할 수 있는 제조 파트너를 선택하는 엔지니어는 신뢰할 수 있는 고성능 제품을 시장에 출시하는 데 더 유리한 위치에 서게 될 것입니다.
