PCB 레이저 각인 가이드
먼저 보는 결론
| 사용 목적 | 권장 판단 | 반드시 확인할 사항 |
|---|---|---|
| 개별 보드 추적 | 2D 코드와 사람이 읽는 문자 병기 | 일련번호 생성 규칙과 데이터베이스 연결 |
| 솔더마스크 표면 | UV 레이저를 우선 시험 | 색상, 수지 조성, 동박 유무에 따른 대비 확인 |
| 고정 정보 | 실크스크린과 레이저를 비용 비교 | 변경 빈도와 영구성 요구를 먼저 결정 |
| 가변 정보 | 레이저 각인에 적합 | 중복 번호 방지와 검사 결과 저장 필요 |
| 양산 승인 | 시험 쿠폰과 초도품으로 검증 | 가독성뿐 아니라 열 영향과 절연 손상 확인 |
PCB 레이저 각인은 비접촉 방식으로 문자, 로트 번호, 바코드와 2차원 코드를 영구적으로 표시하는 데 유용합니다. 그러나 레이저 종류나 출력값만 정해서는 충분하지 않습니다. 코드 데이터, 각인 위치, 솔더마스크와 기재의 반응, 판독 등급, 세정과 코팅 후 내구성을 한 묶음으로 승인해야 합니다.

용어 정의
| 약어 | 영문 전체 명칭 | 한글 용어 |
|---|---|---|
| UV | Ultraviolet Laser | 자외선 레이저 |
| DPM | Direct Part Marking | 직접 부품 마킹 |
| DMC | Data Matrix Code | 데이터 매트릭스 코드 |
| QR | Quick Response Code | QR 코드 |
| OCR | Optical Character Recognition | 광학 문자 인식 |
| MES | Manufacturing Execution System | 제조 실행 시스템 |
PCB 레이저 각인이란 무엇인가요?
PCB 레이저 각인(Laser Marking)은 집속된 레이저 에너지를 이용해 솔더마스크, 실크스크린, 기재 또는 금속 표면의 색상이나 미세 구조를 변화시켜 식별 정보를 만드는 공정입니다. 잉크를 전사하는 실크스크린이나 접착식 라벨과 달리 소모성 인쇄재가 필요하지 않고, 생산 중 서로 다른 일련번호를 보드마다 적용하기 쉽습니다.
대표 정보는 제품 번호, 보드 리비전, 생산 로트, 날짜 코드, 패널 위치, 검사 이력과 데이터베이스 조회용 2D 코드입니다. 추적성 수준은 제품 위험과 고객 요구에 따라 정해야 하며, IPC-1782는 전자제품 제조 및 공급망 추적성을 사용자와 공급업체가 합의한 위험 수준에 맞춰 설정하는 체계를 제시합니다.

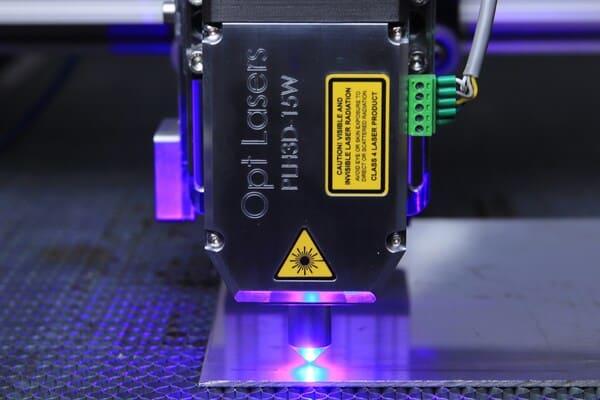

레이저 종류는 표면 재료로 선택합니다
| 광원 | 대표 파장 | 주요 검토 대상 | PCB 적용 관점 |
|---|---|---|---|
| UV 레이저 | 355 nm | 솔더마스크, 폴리이미드, 세라믹 | 미세 코드와 열 영향 억제에 유리 |
| 그린 레이저 | 532 nm | 일부 수지, 박막 금속과 복합 표면 | 재료 흡수와 두께별 대안으로 시험 |
| 파이버 레이저 | 1064 nm | 금속과 일부 전자부품 표면 | 금속 반응은 좋지만 마스크 손상 평가 필요 |
| CO2 레이저 | 약 10,600 nm | 유기 재료, 포장재와 일부 코팅 | PCB 미세 마킹은 열 영향과 해상도 확인 |
표는 장비 선택의 출발점일 뿐 보증표가 아닙니다. 같은 녹색 솔더마스크라도 수지, 안료, 두께와 아래쪽 동박 패턴에 따라 색 대비와 손상 임계값이 달라집니다. 공급업체가 사용하는 실제 재료와 적층으로 시험 쿠폰을 제작하고, 낮은 에너지에서 시작해 여러 번 주사하는 조건도 함께 비교하는 것이 안전합니다.
장비를 비교할 때는 파장 외에도 평균 출력과 펄스 에너지, 스폿 크기, 초점 거리, 스캔 속도, 냉각 방식, 연기 집진, 자동 초점과 보드 휨 보정 범위를 확인해야 합니다. ‘3-5 W는 고속 마킹, 10 W 이상은 정밀 가공’처럼 출력만으로 용도를 나누는 방식은 장비 구조와 펄스 조건을 무시하므로 보편적인 선정 규칙으로 사용하면 안 됩니다.

각인 데이터는 먼저 정의해야 합니다
| 데이터 구분 | 대표 내용 | 관리 기준 |
|---|---|---|
| 고정 정보 | 제품명, 고객 번호, 보드 리비전 | 도면 및 BOM 버전과 일치 |
| 가변 정보 | 일련번호, 로트, 날짜, 패널 위치 | 중복과 누락을 자동 차단 |
| 2D 코드 | 조회 키 또는 필요한 데이터 | 문자열 길이와 오류정정 수준 고정 |
| 사람 판독 문자 | 짧은 모델명과 일련번호 | 코드 판독 실패 시 수동 확인 가능 |
| 시스템 연동 | MES 작업번호와 검사 결과 | 각인 전 발급, 판독 후 사용 완료 처리 |
코드에 모든 정보를 직접 넣으면 셀 크기가 작아지고 판독 여유가 줄어듭니다. 제한된 면적에서는 짧은 고유 키만 각인하고 상세 이력은 서버에서 조회하도록 설계하는 편이 유리합니다. 데이터 생성 주체, 재작업 시 번호 처리, 폐기 보드 번호의 재사용 금지와 시간대 기준도 발주 전에 정해야 합니다.
DPM과 데이터 매트릭스 기준을 구분합니다
| 구분 | 권장 기준 | PCB 적용 의미 |
|---|---|---|
| 마킹 방식 | DPM | 라벨이 아니라 PCB 표면에 코드를 직접 형성 |
| 코드 심벌 | 데이터 매트릭스 ECC 200 | ISO/IEC 16022:2024에 따른 심벌 구조와 오류 정정 |
| 일반 2D 품질 | ISO/IEC 15415:2024 | 인쇄형 2D 코드의 품질 평가에 사용 |
| 직접 마킹 품질 | ISO/IEC 29158:2025 | DPM 표면과 조명 조건을 고려한 품질 평가 |
| 공정 지침 | ISO/IEC TR 24720 | 마킹 방법, 표면, 위치와 보호 코팅 고려 |
DPM은 코드 종류가 아니라 직접 부품 마킹(Direct Part Marking) 방식입니다. 데이터 매트릭스는 DPM으로 구현할 수 있는 2D 심벌 중 하나입니다. ECC 200은 손상 복구 능력을 제공하지만 ‘코드가 30% 손상되어도 항상 읽힌다’고 고정해서 표현할 수는 없습니다. 실제 복구 여유는 심벌 크기, 데이터량, 손상 위치와 품질에 따라 달라지므로 승인된 시험 조건에서 검증해야 합니다.
반사, 낮은 대비와 표면 왜곡이 있는 직접 마킹에는 일반 리더의 단순 성공 여부보다 DPM용 조명과 검증 절차가 중요합니다. ISO/IEC 29158은 ISO/IEC 15415의 평가 방법을 DPM에 맞게 수정하고 대체 조명 조건과 보고 방법을 정의합니다. 정반사 표면에서는 조명 방향, 확산 조명, 극성 반전과 판독 알고리즘을 실제 현장 조건으로 고정해야 합니다.
코드 크기와 위치를 정하는 DFM 규칙
· 각인 영역은 별도 제작 도면이나 Gerber 레이어로 표시하고 앞면과 뒷면을 명확히 구분합니다.
· 패드, 테스트 포인트, 비아, 외형 가공선, 베벨과 조립 기준점에서 충분한 이격 거리를 둡니다.
· 코드 아래 동박의 유무와 패턴 밀도를 확인합니다. 서로 다른 하부 구조는 명암과 초점 조건을 바꿀 수 있습니다.
· 코드 주변에는 판독기가 배경으로 인식할 수 있는 여백을 확보하고 실크스크린이나 부품 외곽선이 침범하지 않게 합니다.
· 조립 후에도 카메라 시야가 확보되는 위치인지, 컨포멀 코팅이나 하우징이 코드를 가리지 않는지 확인합니다.
· 최소 셀 크기, 선폭과 문자 높이는 임의의 업계 공통값을 적용하지 말고 실제 장비의 각인 및 판독 시험으로 확정합니다.
레이저 각인을 구리 위 솔더마스크에 적용할 경우 과도한 에너지는 마스크를 관통해 동박을 노출시킬 수 있습니다. 반대로 에너지가 너무 낮으면 대비가 부족하거나 세정 후 코드가 흐려집니다. 따라서 DFM 검토는 ‘공간이 있는가’뿐 아니라 하부 회로, 절연 거리와 후속 공정까지 포함해야 합니다.
권장 공정 흐름
| 순서 | 공정 | 핵심 관리 |
|---|---|---|
| 1 | 데이터 규칙 확정 | 고정 정보, 가변 정보, 번호 발급 주체와 조회 구조 결정 |
| 2 | DFM 검토 | 위치, 면적, 하부 동박, 부품 간섭과 후속 코팅 확인 |
| 3 | 조건 개발 | 파장, 출력, 속도, 주파수, 초점과 패스 수 시험 |
| 4 | 초도품 승인 | 외관, 코드 등급, 절연 손상과 열 영향 확인 |
| 5 | 양산 각인 | MES에서 번호 수신 후 중복을 차단하며 각인 |
| 6 | 즉시 판독 | 각 보드의 데이터와 판독 결과를 저장하고 불량 격리 |
| 7 | 후공정 검증 | 세정, 리플로, 코팅 후 대표 샘플의 판독성과 내구성 확인 |
자동화 통합으로 추적성 폐루프를 만듭니다
| 전략 | 구현 요소 | 기대 효과 |
|---|---|---|
| 위치 보정 | CCD 또는 동축 카메라, 기준점 인식, 자동 초점 | 보드 위치와 휨 편차를 보정 |
| 데이터 연동 | MES 작업번호, 일련번호 발급, 중복 차단 | 실물 코드와 생산 이력 연결 |
| 인라인 판독 | OCR, 바코드 리더와 코드 등급 검사 | 오각인과 판독 불량 즉시 검출 |
| 불량 제어 | 합격/불합격 분기, 자동 배출과 로트 격리 | 불량품의 다음 공정 유입 방지 |
| 이력 보존 | 원본 데이터, 각인 이미지, 등급, 장비와 시간 | 감사, 고객 조회와 원인 분석 지원 |
| 품종 전환 | 제품별 레시피와 권한 관리 | 잘못된 프로그램 호출 방지 |
자동화의 핵심은 각인 장비 한 대가 아니라 데이터 발급부터 판독, 판정, 분기와 기록까지 이어지는 폐루프입니다. 카메라가 기준점을 인식해 위치를 보정하고, MES가 사용할 번호를 발급하며, 각인 직후 리더가 데이터와 품질을 확인한 뒤에만 번호를 사용 완료로 처리해야 합니다. 불합격품은 자동으로 배출하거나 물리적으로 격리하고 재작업 번호 규칙을 적용해야 합니다.
AOI 또는 외관 검사 시스템은 주변 변색, 마스크 손상과 위치 이탈을 확인하는 데 유용하지만, 코드 품질 검증과 역할이 같습니다. 코드 검증기는 심벌 품질을 등급화하고, AOI나 AI 기반 외관 검사는 표면 결함을 찾습니다. 두 결과를 동일 보드의 일련번호에 연결해야 추적 기록이 완성됩니다.
자주 발생하는 결함과 판단 방법
| 결함 | 현상 | 가능한 원인 | 개선 방향 |
|---|---|---|---|
| 대비 부족 | 코드가 흐리거나 카메라마다 결과가 다름 | 에너지 부족, 재료 편차, 초점 오류 | 조건 창 재설정 및 조명 고정 |
| 마스크 관통 | 동박 또는 기재가 노출됨 | 출력 과다, 속도 저하, 반복 과다 | 저에너지 다중 패스와 영역 변경 검토 |
| 번짐과 탄화 | 모서리가 넓어지고 잔사가 남음 | 열 누적 또는 부적합 파장 | 펄스와 속도 조정, 재료별 광원 재선정 |
| 코드 변형 | 셀 크기와 간격이 불균일 | 보드 높이 편차, 왜곡, 진동 | 초점 보정과 지그 평탄도 개선 |
| 중복 일련번호 | 서로 다른 보드가 같은 데이터 보유 | 수동 파일 관리 또는 통신 오류 | MES 발급과 사용 완료 확인 적용 |
| 후공정 판독 실패 | 세정이나 코팅 후 등급 저하 | 표면 변화, 오염, 반사 | 실제 후공정 조건으로 재승인 |
검사와 합격 기준
| 검사 항목 | 합격 판단 | 확인 방법 |
|---|---|---|
| 데이터 정확성 | 도면, 주문 및 MES 데이터와 일치 | 전수 판독 및 문자열 대조 |
| 가독성 | 약정한 코드 등급 또는 내부 기준 충족 | 고정 조명과 판독 설정으로 등급 평가 |
| 외관 | 번짐, 탄화, 잔사와 주변 변색 없음 | 확대 검사와 필요 시 AOI |
| 기재 보호 | 마스크 관통, 동박 노출과 박리 없음 | 현미경, 전기 검사 및 필요 시 단면 |
| 내구성 | 세정, 열 이력과 코팅 후 판독 가능 | 실제 공정 모사 후 재판독 |
| 추적성 | 이미지, 시간, 장비, 작업번호 연결 | 데이터베이스 기록 감사 |
2D 코드 품질 등급을 요구할 때는 판독 가능 여부만 쓰지 말고 적용할 검증 규격, 조명 방식, 카메라 설정, 표본 수와 최저 등급을 함께 합의해야 합니다. 생산 라인의 판독기 한 대에서 읽힌다는 사실만으로 고객 현장의 모든 조건을 대표할 수는 없습니다.
실크스크린, 라벨과 레이저 각인 비교
| 비교 항목 | 실크스크린 | 접착식 라벨 | 레이저 각인 |
|---|---|---|---|
| 변경 가능한 데이터 | 부적합 | 가능하지만 부착 공정 필요 | 보드별 즉시 변경 가능 |
| 내구성 | 잉크와 공정 조건에 좌우 | 접착제와 환경에 좌우 | 재료 반응과 깊이에 좌우 |
| 미세 코드 | 해상도 제한 | 고해상도 인쇄 가능 | 장비와 재료가 맞으면 유리 |
| 비용 구조 | 고정 정보 대량생산에 유리 | 라벨 및 부착 비용 발생 | 장비 시간과 검사 비용 발생 |
| 재작업 | 인쇄 후 변경 어려움 | 교체 가능 | 삭제가 어렵고 번호 관리 필요 |
고정된 극성, 부품 기호와 로고는 실크스크린이 경제적일 수 있습니다. 반면 일련번호와 검사 이력을 연결해야 하는 경우에는 레이저 각인이 유리합니다. 인증 마크는 단순히 도형을 각인할 수 있다는 이유만으로 사용하면 안 되며, 해당 인증 범위와 표시 승인 조건을 먼저 확인해야 합니다.
비용과 리드타임을 결정하는 요인
· 각인 면적, 문자 수, 코드 셀 수와 보드당 각인 개수
· 고정 데이터인지 보드별 가변 데이터인지 여부
· 양면 각인, 높이 차이와 지그 교체 필요성
· 전수 코드 등급 검사와 이미지 보관 요구
· MES 연동, 데이터 포맷 검증과 재작업 번호 관리
· 시험 쿠폰, 초도 승인과 세정 또는 코팅 후 내구성 시험
레이저 각인은 별도 잉크나 라벨을 줄일 수 있지만, 가변 데이터와 전수 판독을 적용하면 시스템 통합 및 검사 비용이 추가됩니다. 견적을 비교할 때는 각인 작업만이 아니라 데이터 관리, 판독 성적서와 불량 격리 범위가 포함됐는지 확인해야 합니다.
제조업체에 전달할 주문 자료
· 각인 면적과 방향을 표시한 제작 도면 또는 전용 Gerber 레이어
· 로고와 고정 문자의 벡터 파일 및 승인된 글꼴 정보
· 일련번호, 로트와 2D 코드의 생성 규칙 및 예시 데이터
· CSV 등 가변 데이터 파일의 열 이름, 인코딩과 중복 처리 규칙
· 코드 종류, 데이터 길이, 최소 판독 등급과 검사 조건
· 솔더마스크 색상, 표면 재료, 각인 시점과 후속 세정 및 코팅 조건
· 초도 승인 수량, 양산 표본 계획과 기록 보존 기간
발주서에 ‘QR 코드 각인’만 적으면 제조업체는 코드 크기, 데이터 내용과 합격 기준을 추정해야 합니다. 최소한 실제 데이터 예시와 위치 도면을 함께 제출하고, 양산 전에 각인 이미지와 판독 결과를 승인하는 것이 좋습니다.
자주 묻는 질문
PCB 레이저 각인은 솔더마스크를 손상시키나요?
조건이 과하면 손상될 수 있습니다. 실제 마스크와 하부 동박 구조로 공정 창을 설정하고 관통, 변색과 절연 영향을 확인해야 합니다.
UV 레이저가 항상 가장 좋은가요?
아닙니다. UV는 미세하고 열에 민감한 표면에 유리한 경우가 많지만, 재료와 생산성에 따라 파이버 또는 다른 광원이 적합할 수 있습니다.
QR 코드와 데이터 매트릭스 중 무엇을 써야 하나요?
가용 면적, 고객 판독기, 데이터 길이와 시스템 호환성으로 결정합니다. 제한된 산업용 면적에서는 데이터 매트릭스를 많이 검토하지만 반드시 고객 시스템으로 시험해야 합니다.
레이저 각인 후 리플로를 통과해도 되나요?
가능하지만 재료와 조건에 따라 대비가 변할 수 있습니다. 실제 리플로, 세정과 코팅 후 판독 시험을 승인 기준에 포함해야 합니다.
인증 로고도 레이저로 표시할 수 있나요?
기술적으로 형상을 만들 수 있는지와 법적으로 사용할 권한이 있는지는 별개입니다. UL 등 인증 표시는 해당 인증 문서와 표시 조건을 확인한 뒤 적용해야 합니다.
결론
PCB 레이저 각인의 성공 기준은 단순히 글자가 보이는 것이 아닙니다. 정확한 데이터가 중복 없이 각인되고, 솔더마스크와 회로를 손상시키지 않으며, 조립과 후공정 이후에도 약정한 조건으로 판독되어야 합니다. 설계 단계에서 위치와 하부 구조를 검토하고, 실제 재료로 조건을 승인하며, 양산에서는 각인 결과를 MES 및 검사 기록과 연결해야 안정적인 추적성을 확보할 수 있습니다.
