레이어별 설계: 성능 향상을 위한 다층 PCB 제작 - 스루홀 PCB 프로토타입 제작 - PCBGOGO

오늘날 급속도로 발전하는 기술 환경에서 효율적이고 고성능의 전자 기기에 대한 수요는 끊임없이 증가하고 있습니다. 이러한 기기의 핵심에는 현대 전자 제품의 근간을 이루는 인쇄 회로 기판(PCB)이 있습니다. 다양한 PCB 유형 중에서도 다층 PCB는 특히 복잡한 전자 시스템에서 성능 향상에 탁월한 성능을 발휘하여 주목받고 있습니다. 이 글에서는 다층 PCB 제작의 복잡성을 살펴보고, 특히 스루홀 PCB 프로토타입 제작에 중점을 두어 PCBGOGO가 이 분야에서 어떻게 탁월한 역량을 발휘하는지 소개합니다.

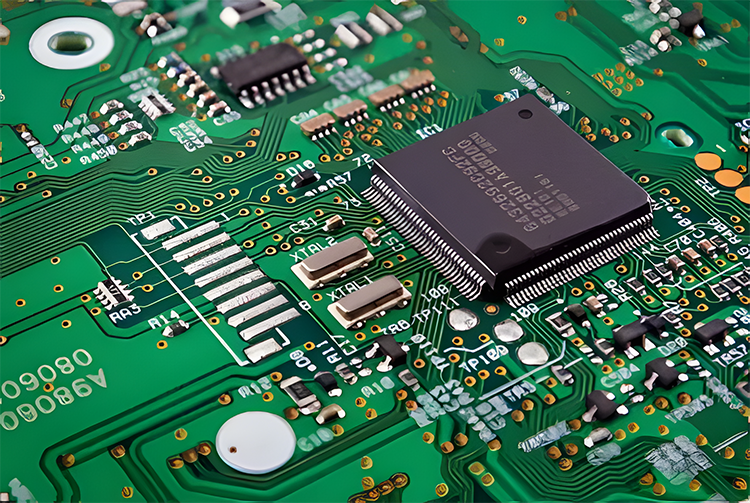

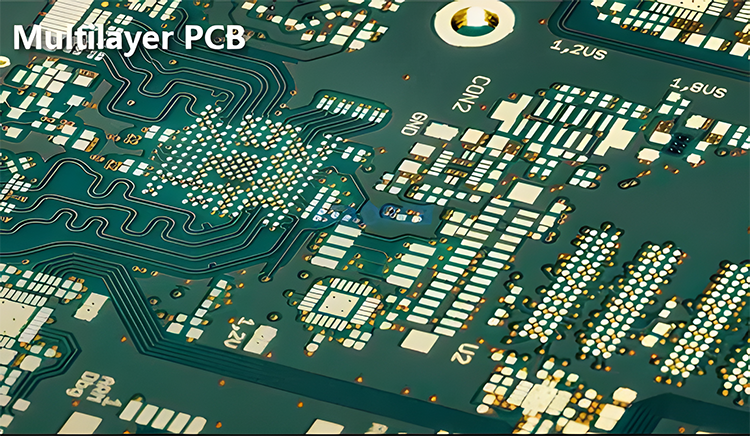

다층 PCB란 무엇인가요?

다층 PCB는 절연층 사이에 여러 층의 전도성 재료(일반적으로 구리)가 샌드위치처럼 끼워져 있는 구조입니다. 이러한 기판은 일반적으로 3개 이상의 전도성 층으로 구성되며, 두개의 외부 층과 하나 이상의 내부 층으로 이루어져 있습니다. 다층 PCB의 구조는 더욱 복잡한 설계, 높은 부품 밀도, 그리고 향상된 전기적 성능을 가능하게 하여 항공우주, 통신, 첨단 가전제품과 같은 정교한 응용 분야에 이상적입니다.

단층 및 양면 PCB와 비교하여 다층 PCB는 3개 이상의 전도성 층으로 구성됩니다. 이러한 층들은 도금된 스루홀을 통해 서로 연결되어 기판 전체에 걸쳐 전기적 연결을 보장합니다. 다층 PCB는 4층에서 100층 이상까지 다양한 복잡성을 가질 수 있으며, 더 많은 구리 전도성 층과 확장된 배선 공간을 제공합니다. 이러한 설계는 신호 전송 및 전기적 성능을 향상시켜 다층 PCB를 복잡한 애플리케이션에 이상적인 소재로 만듭니다.

다층 PCB 제조 공정은 단층 또는 양면 기판보다 훨씬 복잡하며, 세심한 주의가 필요합니다. 층간 전기 연결은 도금된 스루홀과 매몰 비아 또는 블라인드 비아를 사용하여 이루어지며, 이를 통해 첨단 전자 시스템에서 최적의 기능을 보장합니다.

현대 전자제품에서 다층 PCB의 필요성

전자 기기의 복잡성이 증가함에 따라 단층 및 이중층 PCB는 성능 요구 사항을 충족하지 못하는 경우가 많습니다.

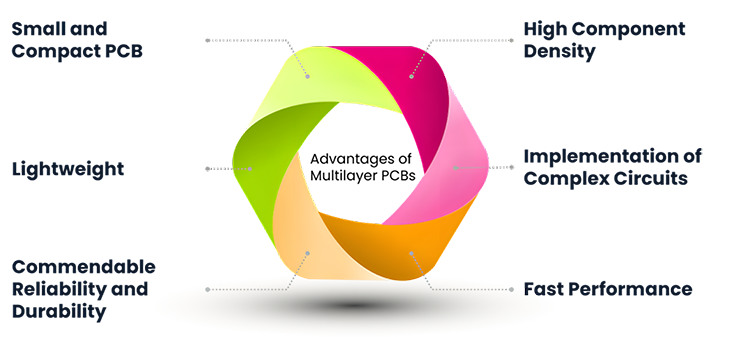

다층 PCB는 단순 PCB에 비해 여러가지 장점을 제공합니다.

향상된 신호 무결성 : 다중 레이어 구조는 신호 경로를 더욱 효과적으로 제어하여 노이즈, 크로스토크 및 전자기 간섭(EMI)을 줄입니다. 이는 고속 및 고주파 애플리케이션에서 특히 중요합니다.

높은 부품 밀도:  다층 PCB는 부품을 위한 더 많은 공간을 제공하여 더욱 작고 강력한 설계를 가능하게 합니다. 이는 공간 제약이 심한 최신 기기에 매우 중요합니다.

향상된 열 관리:  적층 구조는 더 나은 열 방출을 가능하게 하며, 이는 전자 부품의 신뢰성과 수명을 유지하는데 필수적입니다.

상호 연결 감소:  여러 레이어를 통합함으로써 설계자는 구성 요소 간의 상호 연결 수를 줄여 신호 전송 속도를 높이고 신뢰성을 향상시킬수 있습니다.

다층 PCB 제작: 제조 공정

다층 PCB 제조 공정은 최적의 성능을 보장하기 위해 정밀성과 전문성이 요구되는 여러 중요한 단계를 거칩니다. 다음은 단계별 설명입니다.

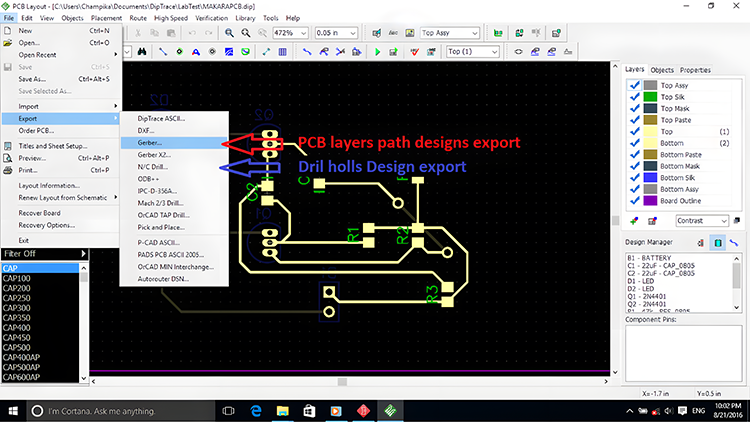

1.  PCB 레이아웃 설계:  첫 번째 단계는 Altium Designer 또는 Eagle과 같은 전문 소프트웨어를 사용하여 상세한 PCB 레이아웃을 만드는 것입니다. 이 레이아웃에는 부품 배치, 신호 트레이스 배선 및 레이어 배열이 포함됩니다. 설계자는 성능과 제조 용이성을 균형 있게 고려하여 레이어 적층 구조를 신중하게 계획해야 합니다.

2.  코어 레이어 제작:  PCB의 코어 레이어는 일반적으로 FR4 또는 Rogers와 같은 유전체 기판에 구리 호일을 적층하여 제작됩니다. 이 코어 레이어는 PCB의 기초를 형성하고 기계적 및 전기적 특성을 결정합니다.

3.  층 정렬 및 적층:  핵심 층들은 열과 압력을 이용하여 정밀하게 정렬 및 적층됩니다. 이 단계에서는 비아(서로 다른 층을 연결하는 구멍)가 정확한 위치에 있도록 정밀한 정렬이 필수적입니다. 정렬이 잘못되면 연결 불량 및 성능 저하가 발생할수 있습니다.

4.  관통 구멍 드릴링 및 도금:  레이어들이 적층되면, PCB에 구멍을 뚫어 레이어 간 전기적 연결 통로를 만듭니다. 이 관통 구멍들은 구리로 도금하여 안정적인 전도성을 확보합니다. 관통 구멍 기술은 견고한 기계적 연결을 제공하고 검사가 용이하기 때문에 특히 프로토타입 제작에 유리합니다.

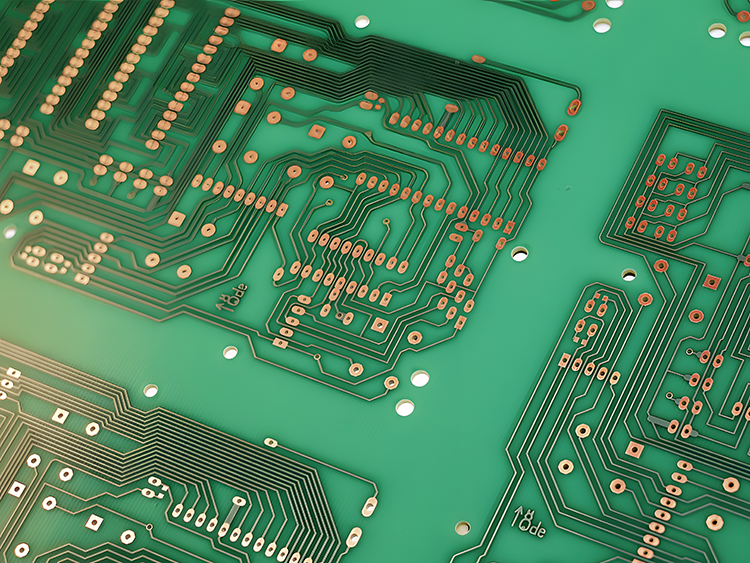

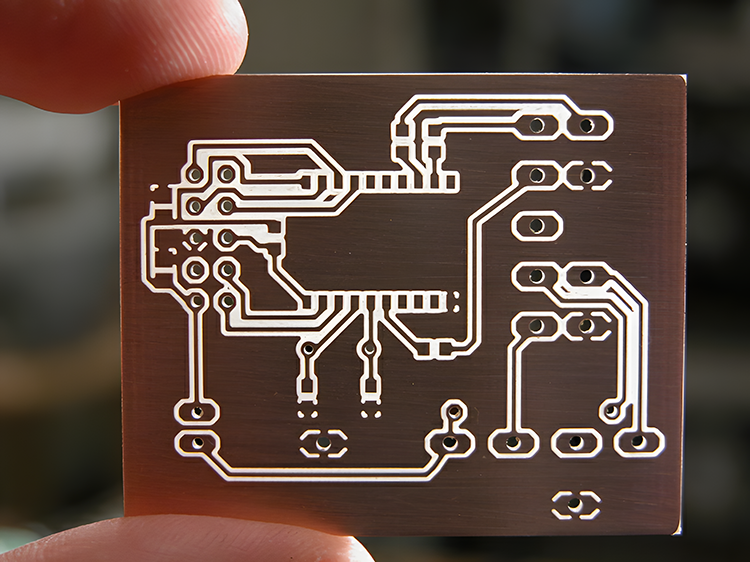

5.  구리층 에칭:  드릴링 및 도금 후, 원하는 회로 패턴을 만들기 위해 구리층을 에칭합니다. 이 과정에서 특정 구리 영역을 보호하기 위해 레지스트 재료를 도포하고, 보호되지 않은 영역은 화학적 에칭 공정을 통해 제거합니다.

6.  솔더 마스크 및 실크스크린 도포:  솔더 마스크는 구리 패턴을 보호하고 조립 중 솔더 브리지가 발생하는 것을 방지하기 위해 도포됩니다. 또한, 부품의 배치 및 식별을 돕기 위해 라벨, 로고 및 기타 표시가 포함된 실크스크린 층이 추가됩니다.

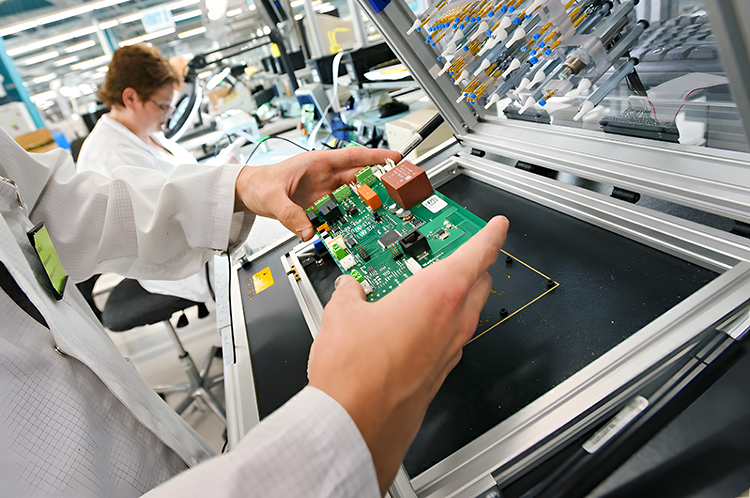

7.  테스트 및 품질 관리:  조립 전에 PCB는 요구되는 사양을 충족하는지 확인하기 위해 엄격한 테스트를 거칩니다. 여기에는 전기 테스트, 육안 검사 및 자동 광학 검사(AOI)가 포함되어 결함이나 이상을 감지합니다.

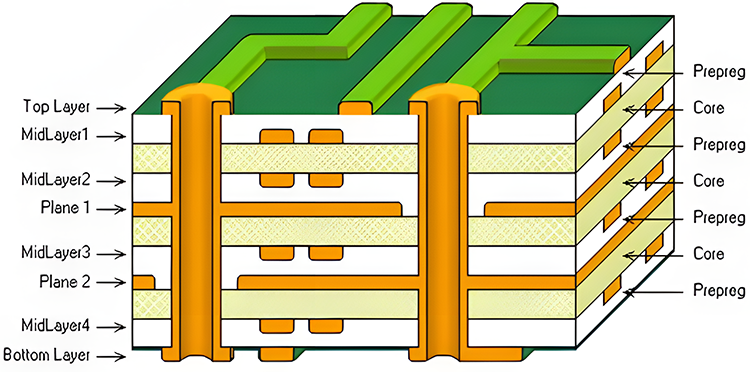

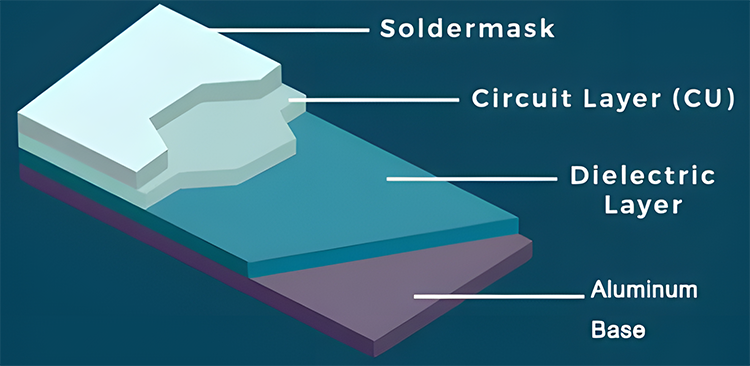

다층 PCB 기판의 구조

다층 PCB는 기능성과 내구성에 기여하는 여러 필수 구성 요소로 이루어져 있습니다. 각 요소의 역할을 이해하는 것은 PCB 설계 및 성능을 최적화하는데 매우 중요합니다.

1.  유전체/기판:

유전체 재료는 흔히 기판이라고도 하며, 전도성 층 사이의 절연층 역할을 합니다. 기계적 지지력을 제공하고 회로 간의 전기적 절연을 유지합니다. 일반적인 유전체 재료로는 성능과 비용 효율성의 균형을 제공하는 FR4와 고주파 응용 분야에 적합한 Rogers와 같은 첨단 재료가 있습니다.

2.  스루홀/비아스:

비아는 PCB의 서로 다른 레이어 간에 전기적 연결을 설정하는 데 매우 중요합니다. 비아에는 여러 종류가 있습니다.

•  관통 구멍:  이 구멍들은 기판 전체를 관통하여 모든 층을 연결합니다. 크기가 큰 관통 구멍은 부품을 장착하는데 사용됩니다.

•  매설 비아:  이러한 비아는 외부 레이어에 닿지 않고 내부 레이어를 연결하므로 소형 설계에 이상적입니다.

•  블라인드 비아:  블라인드 비아는 보드 전체를 관통하지 않고 외부 레이어와 하나 이상의 내부 레이어를 연결합니다.

•  비도금 관통 구멍(NPTH):  이러한 구멍은 조립 과정에서 부품, 특히 표면 실장 부품 및 고정 나사를 장착하고 위치를 지정하는데 사용됩니다.

3.  솔더 마스크:

솔더 마스크(일반적으로 솔더 레지스트라고 함)는 PCB의 구리 회로를 산화로부터 보호하고 조립 과정에서 솔더 브리지가 발생하는 것을 방지합니다. 솔더 마스크는 다양한 색상으로 제공되며, 녹색, 빨간색, 파란색이 가장 일반적입니다. 색상 선택은 미적 선호도와 공정 요구 사항에 따라 달라질수 있습니다.

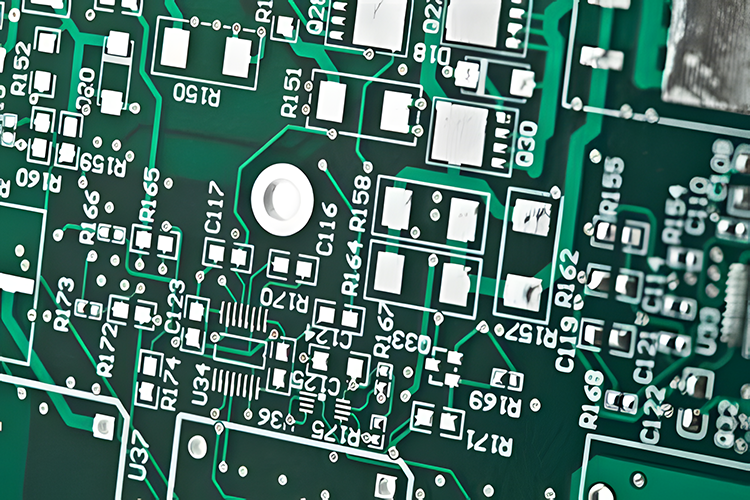

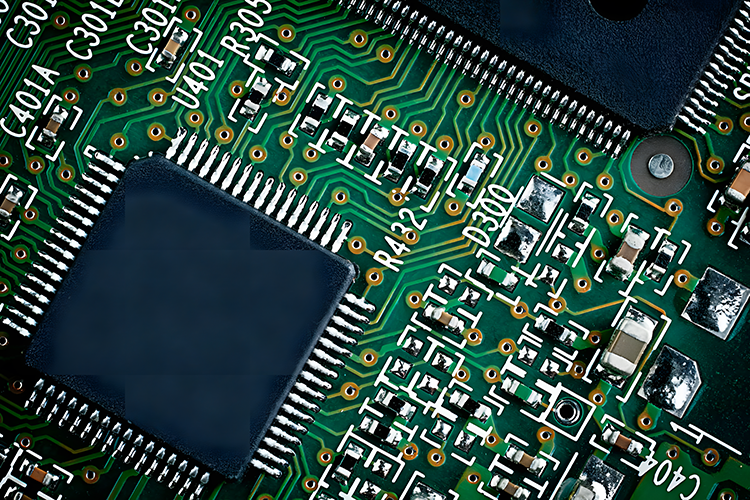

4.  실크스크린/범례:

실크스크린 층은 필수적인 것은 아니지만, 부품을 식별하고 조립을 안내하는 데 중요한 역할을 합니다. 부품 번호, 로고, 참조 지정자 등의 정보를 기판에 인쇄하여 유지 보수 및 문제 해결을 용이하게 합니다.

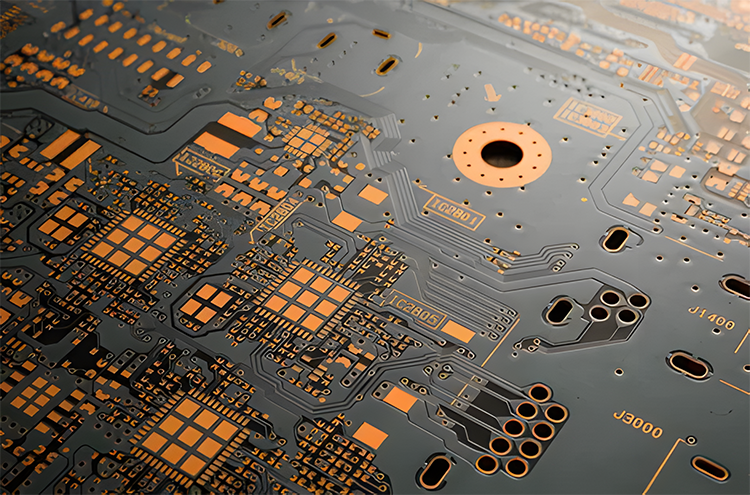

5.  표면 마감:

PCB의 노출된 구리 부분을 보호하고 납땜성을 향상시키기 위해 다양한 표면 처리가 적용됩니다. 이러한 처리는 산화를 방지하고 기판의 수명을 연장합니다. 일반적인 표면 처리 옵션은 다음과 같습니다.

•  HASL(열풍 솔더 레벨링): 비용 효율적이고 널리 사용되는 방식으로, 우수한 납땜성을 제공합니다. 열풍 솔더 레벨링(HASL)은 경제성과 접근성 덕분에 오랫동안 PCB 표면 마감에 널리 사용되어 왔습니다. 뛰어난 납땜 표면을 제공하기 때문에 수년간 많은 제조업체에서 선호하는 옵션입니다.

하지만 RoHS(유해물질 제한) 지침이 도입되면서 기존의 HASL에서 무연 HASL로의 상당한 변화가 일어났습니다.

이러한 전환은 글로벌 환경 기준에 부합하며, HASL이 자랑하는 뛰어난 납땜성을 유지하면서도 PCB 제조 공정을 더욱 안전하고 지속 가능하게 만듭니다.

•  무연 HASL:  무연 HASL은 비용 효율성이 높을 뿐만 아니라 친환경 전자제품 생산에 대한 최신 요구 사항을 충족합니다. 이러한 변화는 규제 요건을 충족할 뿐만 아니라, 더 많은 소비자와 산업계가 친환경 제조 방식을 중시함에 따라 최종 제품의 시장 경쟁력을 향상시킵니다.

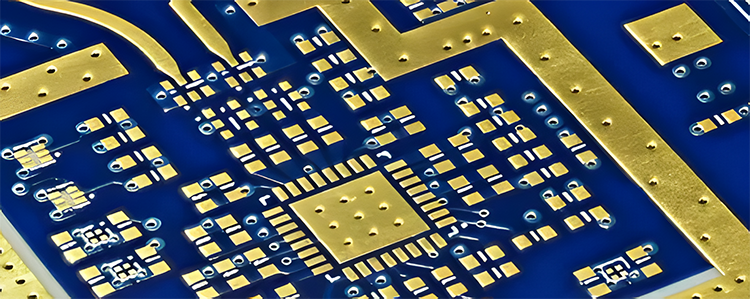

•  ENIG(무전해 니켈 침적 금 도금):  평평한 표면을 제공하며, 미세 피치 부품에 탁월하고, 우수한 내식성을 제공합니다. 무전해 니켈 침적 금 도금(ENIG)은 인쇄 회로 기판 및 세라믹 기판에 적용되는 금속 마감 처리로, 평평하고 납땜이 가능한 표면을 제공합니다. 이 마감 처리는 하부의 구리가 산화되는 것을 방지하여 납땜성과 알루미늄 와이어 본딩과의 호환성을 보장합니다.

·  응용 분야:

1.  SMD(표면 실장 소자), CoB(칩 온 보드) 및 HDI(고밀도 상호 연결) 기술에 사용되는 인쇄 회로 기판 및 기판에 적합합니다.

2.  납땜과 알루미늄 와이어 본딩이 모두 필요한 PCB에 이상적입니다.

3.  키패드 및 기타 입력 장치에 대한 안정적인 접촉면 역할을 합니다.

장점  :

1.  인쇄회로기판에 납땜 및 알루미늄 와이어 본딩을 위한 안정적인 표면 마감을 제공합니다.

2.  무연 및 연납 납땜 공정 모두에서 높은 납땜 접합 신뢰성을 보장합니다.

3.  다양한 용도에 적합한 우수한 접촉면을 제공합니다.

4.  무전해 니켈 도금은 뛰어난 가장자리 커버리지를 제공하며 미세선 디자인을 지원합니다.

5.  전해 금 도금 마감에 비해 비용 효율성이 더 높습니다.

•  금/은/주석 침적 도금:  이러한 마감 처리는 비용, 납땜성 및 적용 분야 요구 사항에 따라 다양한 수준의 성능을 제공합니다.

•  OSP(유기 납땜성 보호제):  납이 함유되지 않은 친환경적인 옵션으로, 구리에 얇은 보호층을 제공합니다. OSP(유기 납땜성 보호제)는 인쇄 회로 기판에 사용되는 코팅 방법으로, 수성 유기 화합물을 도포하는 방식입니다.

이 화합물은 구리 표면에 선택적으로 부착되어 납땜 공정을 보호합니다. OSP 코팅에 사용되는 일반적인 화합물은 벤조트리아졸, 이미다졸, 벤즈이미다졸을 포함한 아졸 계열에 속합니다.

각 표면 마감 처리 방식에는 장점과 단점이 있으므로, 적절한 마감 처리를 선택하는 것은 PCB의 용도, 예산, 조립 공정 등 특정 요구 사항에 따라 달라집니다.

다층 PCB의 구조와 각 구성 요소의 역할을 이해함으로써 설계자는 성능, 신뢰성 및 제조 용이성을 향상시키도록 보드를 최적화할수 있습니다. 단순한 전자 장치든 복잡하고 고밀도의 애플리케이션이든, 이러한 요소는 견고하고 효율적인 PCB를 제작하는데 필수적입니다.

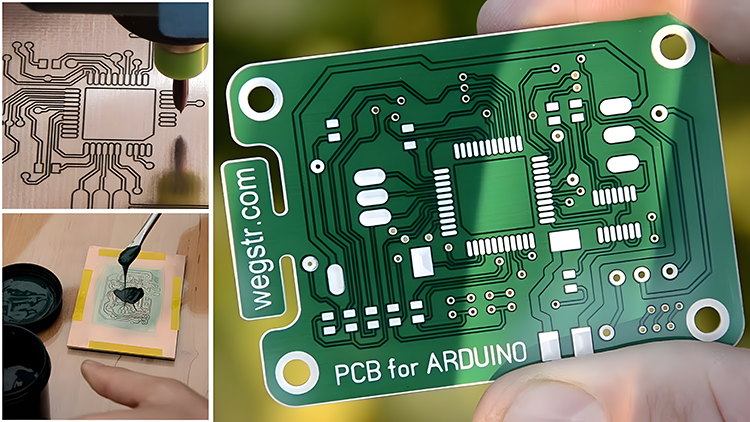

스루홀 PCB 프로토타입: 개발의 필수 단계

표면 실장 기술(SMT)에 비해 오래된 기술로 여겨지는 스루홀 기술은 PCB 프로토타이핑에서 여전히 중요한 역할을 합니다. 부품은 PCB의 구멍을 통해 리드를 삽입하고 반대쪽 패드에 납땜하여 장착되므로 프로토타이핑 단계에서 상당한 이점을 제공합니다.

스루홀 PCB 프로토타입의 주요 장점:

1.  기계적 강도:

관통형 부품은 기계적 강도가 더 뛰어나므로 가혹한 환경에서 테스트해야 하거나 견고한 장비에 장착해야 하는 프로토타입에 이상적입니다.

2.  테스트 용이성:

관통형 연결은 육안 검사가 용이하여 프로토타입 제작 과정을 간소화합니다. 이는 특히 잦은 테스트와 수정이 필요한 개발 초기 단계에서 매우 유용합니다.

3.  내구성과 강도:

스루홀 부품은 강력한 기계적 결합으로 잘 알려져 있습니다. 이러한 특성 덕분에 물리적 스트레스와 진동에 대한 저항력이 매우 높아, 스루홀 PCB 프로토타입은 열악한 환경에서의 테스트나 견고한 부품이 요구되는 응용 분야에 이상적입니다.

4.  수동 조립의 용이성:

시제품 제작 단계에서 엔지니어와 개발자들은 수동 조립 및 납땜이 용이한 스루홀 방식을 선호하는 경우가 많습니다. 이는 초기 개발 단계에서 필수적인 신속한 수정, 수리 및 테스트를 가능하게 합니다.

5.  안정적인 연결:

스루홀 PCB는 부품이 보드 양면에 납땜되므로 안전하고 안정적인 전기 연결을 보장합니다. 이는 특히 안정적인 연결이 프로토타입 성능에 매우 중요한 고출력 애플리케이션에서 중요합니다.

6.  테스트 및 디버깅을 위한 유연성:

스루홀 PCB 프로토타입은 표면 실장 기술(SMT)에 비해 테스트 및 디버깅이 더 쉽습니다. 부품을 쉽게 제거, 교체 또는 재납땜할수 있어 개발 과정에서 반복적인 테스트와 개선이 용이합니다.

7.  브레드보딩과의 호환성:

프로토타입 제작에는 회로 테스트 및 설계 검증을 위해 브레드보드를 사용하는 경우가 많습니다. 스루홀 부품은 브레드보드와 호환되므로 브레드보드에서 PCB 프로토타입 제작으로의 전환이 용이하고 설계 일관성을 보장합니다. 스루홀 부품을 브레드보드와 함께 사용하면 회로 설계의 신속한 프로토타입 제작 및 테스트가 가능합니다.

8.  열 성능:

관통형 부품은 표면 실장형 부품에 비해 열 방출 성능이 우수한 경향이 있습니다. 이는 높은 전력 부하에 노출되거나 향상된 열 관리가 필요한 프로토타입에 유리할 수 있습니다.

스루홀 기술을 이용한 다층 PCB의 응용 분야

다층 PCB, 특히 스루홀 기술이 적용된 PCB는 다양한 산업 분야에서 폭넓게 활용됩니다. 내구성과 신뢰성이 뛰어난 스루홀 기술은 높은 기계적 강도와 향상된 성능이 요구되는 환경에서 선호됩니다. 아래는 스루홀 기술이 적용된 다층 PCB가 중요한 역할을 하는 몇 가지 추가적인 응용 분야입니다.

1. 항공우주 및 방위산업:

항공우주 및 군사 분야에서는 신뢰성과 내구성이 무엇보다 중요합니다. 스루홀 방식의 부품을 사용하는 다층 PCB는 항공전자 시스템, 레이더, 통신 장치 및 미사일 유도 시스템에 사용됩니다. 스루홀 기술의 견고한 특성 덕분에 이러한 핵심 부품들은 고온, 진동 및 기계적 스트레스를 포함한 극한 조건에서도 견딜 수 있습니다.

2. 자동차 전자 장치:

자동차 산업은 엔진 제어 장치(ECU), 잠김 방지 제동 시스템(ABS), 첨단 운전자 보조 시스템(ADAS)과 같은 시스템에 스루홀 기술이 적용된 다층 PCB를 점점 더 많이 사용하고 있습니다. 이러한 PCB는 고온 및 고진동 환경에서 요구되는 신뢰성과 내구성을 제공하여 차량의 안전과 성능을 보장합니다.

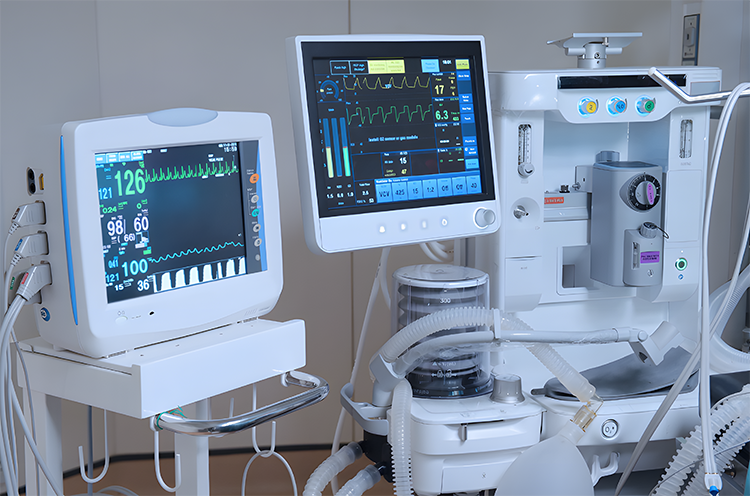

3. 의료기기:

정밀도와 신뢰성이 필수적인 의료 기술 분야에서는 심박 조율기, 영상 시스템, 진단 기기 등 생명을 구하는 의료 장비에 스루홀 부품을 사용하는 다층 PCB가 사용됩니다. 이러한 PCB는 중요한 응용 분야에서도 일관된 성능을 유지하는 데 필요한 안정적인 전기 연결을 제공합니다.

4. 재생에너지 시스템:

관통형 기술이 적용된 다층 PCB는 태양광 인버터, 풍력 터빈 제어 장치, 에너지 저장 시스템 등 재생 에너지 솔루션에 있어서도 매우 중요한 역할을 합니다. 이러한 PCB는 시스템이 높은 전력 수준을 처리하고 장기간 효율적으로 작동할 수 있도록 보장하여 지속 가능한 에너지원의 신뢰성을 높이는데 기여합니다.

5. 산업용 전원 공급 장치 :

산업용 애플리케이션에서 전원 공급 장치(PSU)는 고부하 조건에서도 안정적인 성능을 요구합니다. 산업 기계, 데이터 센터 및 통신 인프라용 PSU에는 스루홀 부품이 적용된 다층 PCB가 사용되어 필요한 전력 처리 능력을 제공하고 장기적인 신뢰성을 보장합니다.

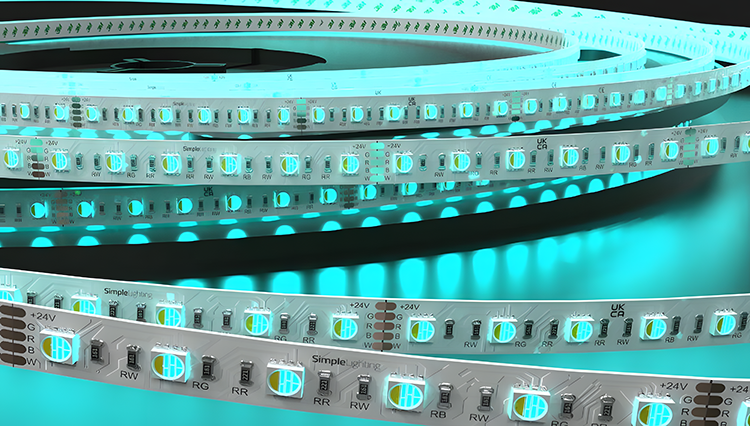

6. LED 조명 시스템:

LED 기술은 자동차, 건축 및 가전 제품에 널리 사용됩니다. 스루홀 기술이 적용된 다층 PCB는 LED 회로의 내구성과 열 관리를 향상시켜 조명 시스템의 일관된 성능과 긴 수명을 보장합니다.

7. 소비자 가전제품:

게임 콘솔, 고급 오디오 장비, 첨단 가전제품과 같은 기기에서 스루홀 부품이 적용된 다층 PCB는 향상된 내구성과 성능을 제공합니다. 다층 설계와 스루홀 기술의 결합으로 이러한 기기들은 복잡한 기능과 높은 전기 부하를 처리할수 있습니다.

8. 파워 앰프:

RF 및 오디오 애플리케이션에서 전력 증폭기는 신호 선명도와 전력 효율을 보장하기 위해 고성능 PCB를 필요로 합니다. 스루홀 기술이 적용된 다층 PCB는 고주파 신호와 높은 전력 요구량을 처리하는 데 필요한 전기적 및 기계적 강도를 제공합니다.

스루홀 기술과 다층 PCB의 다재다능함이 결합되어 안정적이고 고성능의 솔루션을 제공함으로써 다양한 산업 분야의 발전을 지속적으로 뒷받침하고 있습니다. 기술이 발전함에 따라 이러한 PCB는 더욱 확장될 것이며, 성능과 내구성이 필수적인 중요 애플리케이션에서 그 역할을 더욱 공고히 할 것입니다.

PCBGOGO: 다층 PCB 프로토타이핑 분야의 파트너

고품질 다층 PCB를 제작할 때, PCBGOGO는 신뢰할수 있는 파트너로서 두각을 나타냅니다. 최첨단 제조 시설과 품질에 대한 헌신을 바탕으로, PCBGOGO는 엔지니어와 설계자의 요구를 충족하는 다양한 맞춤형 서비스를 제공합니다.

맞춤형 다층 PCB 제조:  PCBGOGO는 다양한 산업 및 응용 분야에 맞는 맞춤형 다층 PCB 제조 서비스를 제공합니다. 첨단 제조 기술을 통해 모든 기판에서 정밀도와 신뢰성을 보장합니다.

빠른 처리 시간:  빠르게 변화하는 전자 산업에서 시간은 매우 중요합니다. PCBGOGO는 빠른 처리 시간을 제공하여 고객이 필요로 하는 시점에 시제품을 준비할수 있도록 보장합니다.

고품질 기준:  PCBGOGO는 ISO 및 UL 인증을 포함한 엄격한 품질 관리 조치를 준수합니다. 이를 통해 모든 PCB가 최고 수준의 성능과 신뢰성을 보장합니다.

합리적인 가격: PCBGOGO는 최고 수준의 서비스를 제공하면서도 경쟁력 있는 가격을 유지하여 모든 규모의 기업이 고품질 다층 PCB를 이용할수 있도록 합니다.

전문가 지원:  PCBGOGO의 숙련된 엔지니어 팀은 설계부터 조립까지 PCB 프로토타입 제작 과정 전반에 걸쳐 지침과 지원을 제공합니다.

결론

전자 기기가 더욱 복잡해지고 소형화됨에 따라 다층 PCB에 대한 수요가 증가하고 있습니다. 스루홀 PCB 프로토타이핑은 기계적 견고성과 간편한 테스트를 제공하여 개발 과정에서 여전히 중요한 단계입니다. 신뢰할수 있는 파트너와 함께라면PCBGOGO엔지니어와 디자이너는 현대 기술의 요구 사항을 충족하는 고성능 다층 PCB를 자신 있게 제작할수 있습니다.

최첨단 통신 장비든 정교한 항공우주 시스템이든, 다층 PCB는 프로젝트에 필요한 성능과 신뢰성을 확보하는데 필수적입니다. PCBGOGO는 여러분의 설계를 층층이 구현해 드립니다.
