LED 회로 PCB 제작 전 확인할 사항: 극성·전류 경로·실장 공간 설계

회로도에서 LED가 켜지는 것과 PCBA에서 켜지는 것 사이에는 세 가지 확인 사항이 있습니다.첫째는 극성입니다. SMD LED의 음극 표시는 통일되어 있지 않아 로트나 제조사가 바뀌면 방향도 달라질 수 있습니다. 둘째는 전류 경로입니다. 저항 패키지가 작으면 과열될 수 있고, LED를 병렬 연결하면 순방향 전압 차이로 전류가 쏠려 밝기와 수명에 영향을 줍니다. 셋째는 실장 공간입니다. LED와 도광판·패널 개구의 정렬 여유는 수백 μm에 불과할 수 있습니다.

회로도만으로는 확인하기 어렵고 SMT 후 수정 비용도 큽니다. 투판 전 점검 사항을 정리합니다.

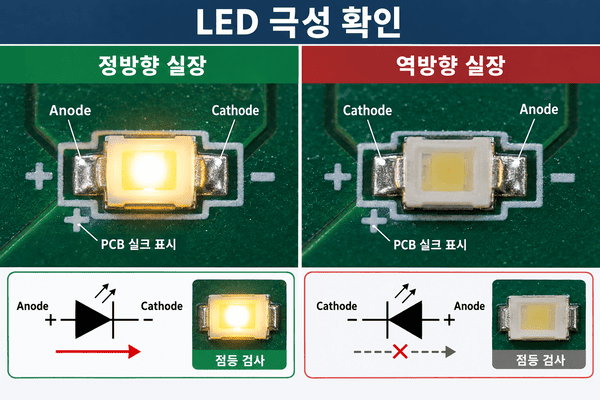

LED 극성 확인: 데이터시트와 실크 표시를 함께 사용

LED 방향은 제조사 데이터시트의 음극 표시와 권장 풋프린트로 확인하고, PCB 실크에도 표시하세요.

SMD LED의 음극 표시는 점, 홈, 모따기, 전극 형상 등 제조사마다 다를 수 있습니다. 극성을 반대로 실장해도 항상 소손되는 것은 아니지만, 점등 불량으로 이어져 AOI만으로 놓칠 수 있습니다.

풋프린트는 부품 기구 도면으로 검증하고 BOM에 제조사와 품번을 고정하세요. 대체품은 극성과 패드 방향을 재확인하고 초도품 점등 검사를 진행합니다.

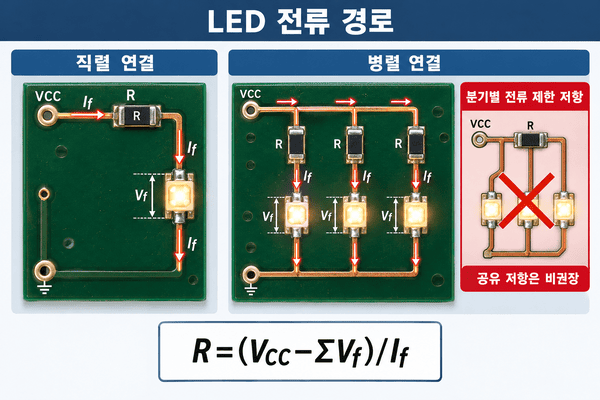

LED 전류 경로와 제한 저항 설계

LED는 직렬 연결을 우선하고, 병렬 구동 시 각 분기에 전류 제한 저항을 배치하세요.

LED의 순방향 전압(Vf)은 부품과 동작 조건에 따라 달라집니다. 병렬 LED가 저항 하나를 공유하면 Vf가 낮은 소자에 전류가 더 흐를 수 있어 밝기 편차와 발열이 커집니다.

저항은 R=(VCC−ΣVf)/If로 계산합니다. 5 V, Vf 3.2 V, 20 mA 조건이면 90 Ω이므로 91 Ω을 검토할 수 있습니다. 손실은 P=If²×R, 약 0.036 W입니다. 정격은 온도·허용오차와 제조사 디레이팅을 고려해 여유 있게 선택하세요.

전원·공통 배선 폭은 합산 전류, 동박 두께와 허용 온도 상승으로 정합니다. PWM 조광선은 아날로그·센싱 신호와 분리하고, 0.5 W 이상 LED는 정전류 구동과 방열을 검토하세요. 패드 내 비아는 솔더 흡입 방지 공정을 확인합니다.

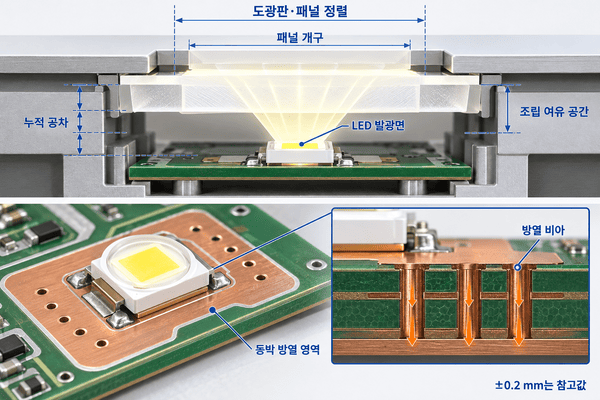

도광판·패널과 실장 공간 확인

LED 위치는 도광판·패널 개구 기준으로 정하고, PCB·부품·하우징의 누적 공차로 정렬 여유를 확보하세요.

±0.2 mm는 초기 검토값이지 보편 공차가 아닙니다. 개구는 LED 발광면과 도광 구조에 맞추고, LED와 도광판 사이에는 조립 간격을 둬 눌림·손상을 방지하세요.

LED 간격은 발광각과 혼광 요구로 정합니다. 대전력 LED는 동박·방열 비아를 확보하고, 패드 내 비아는 솔더 흡입 위험과 공정 능력을 확인해 도면에 명시하세요. 리플로우 조건은 데이터시트를 따릅니다.

투판 전 LED PCB 체크리스트

자주 묻는 질문

LED를 반대로 실장하면 소손되나요?

항상 소손되지는 않지만 점등되지 않을 수 있습니다. 역방향 허용치는 데이터시트에서 확인하세요.

5 V 전원에서 LED 한 개에 필요한 저항은 얼마인가요?

R=(5−Vf)/If로 계산합니다. Vf 3.2 V, 20 mA라면 91 Ω을 검토할 수 있습니다.

LED를 저항 하나로 병렬 연결해도 되나요?

권장하지 않습니다. 분기별 저항 또는 정전류 구동으로 전류 편차를 줄이세요.

고출력 LED에는 반드시 방열 비아가 필요한가요?

패키지·열 설계에 따라 다릅니다. 방열 경로와 패드 내 비아의 솔더 흡입 위험을 확인하세요.

도광판과 LED 사이 간격은 얼마가 적당한가요?

제품별로 다릅니다. 0.2~0.5 mm는 참고값이며 누적 공차와 도광 부품 사양으로 정하세요.

실무 정리

LED PCB의 주요 제작 리스크는 극성 오기, 전류 분배 불균형, 조립 간섭입니다. 데이터시트로 극성을 확인하고, 직렬 연결 또는 분기별 전류 제한을 적용하며, 도광판·하우징 공차와 방열 경로를 함께 검토하세요. PCBgogo에 Gerber와 부품 정보를 전달하면 PCB 제작 전 DFM 검토에서 패드 방향, 저항 패키지와 설치 여유를 확인할 수 있습니다.
