소량 전자 시제품, CNC 가공의 장점과 제약점

소량 전자 시제품에서 CNC가 특히 유용한 순간은 언제일까요?

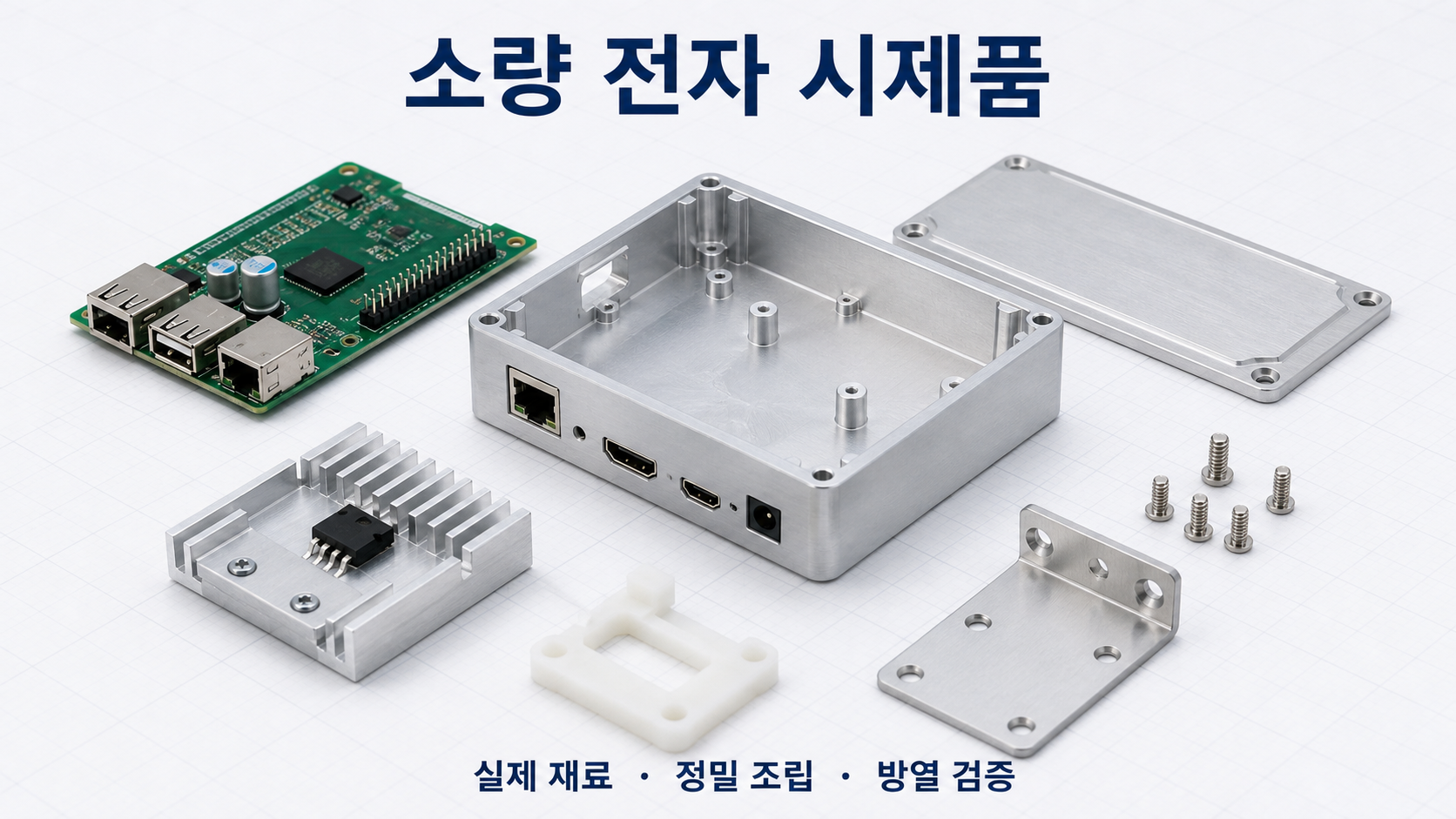

그림 1. 실제 재료로 제작한 소량 전자 시제품의 구성 예(AI 이미지)

PCB 자체가 정상 동작해도 케이스의 커넥터 창이 맞지 않거나, 방열판 접촉면이 뜨거나, 나사 보스 위치가 어긋나면 완성 제품은 조립되지 않습니다. 이 단계에서 필요한 것은 외형을 보는 모형이 아니라 실제 재료와 치수로 조립·열·기계 성능을 확인할 수 있는 부품입니다. CNC 가공의 장점은 바로 이런 기능 검증에 집중할 때 분명해집니다.

정밀한 조립 관계를 어디까지 확인할 수 있을까요?

PCB 고정면과 커넥터 위치를 실제로 맞춰 볼 수 있을까요?

알루미늄 케이스의 PCB 지지 보스, USB·RJ45 커넥터 창, 버튼 홀과 체결 구멍은 서로 연결된 치수입니다. 소량 CNC 시제품은 이 위치 관계를 실제 나사와 커넥터로 확인하는 데 유리합니다. 간섭이 발견되면 양산 금형을 만들기 전에 도면을 수정할 수 있습니다.

끼워 맞춤과 접촉면도 시제품에서 검증해야 할까요?

카메라 모듈 홀더, 센서 하우징, 힌지 핀과 부싱처럼 결합 상태가 성능에 영향을 주는 부품은 실제 치수와 재료가 중요합니다. 방열판과 전력 부품 사이의 접촉면도 평탄도와 체결 압력에 따라 열 전달이 달라지므로, 단순 외형 모형보다 실제 가공 부품이 판단에 도움이 됩니다.

재료 선택 범위가 전자 시제품 검증에 어떤 도움을 줄까요?

전자 시제품에서는 부품마다 확인할 성능이 다릅니다. 알루미늄은 케이스 강성, 방열과 표면 처리 확인에 적합하고, POM은 절연 지그·슬라이딩 부품·스페이서의 마찰을 확인하는 데 유용합니다. 아크릴은 내부 구조를 관찰해야 하는 시험용 커버에 사용할 수 있으며, 구리나 황동은 전기 접촉과 열 전달이 중요한 제한적인 부품에서 검토할 수 있습니다.

다만 ‘가공 가능한 재료’와 ‘제품에 적합한 재료’는 같은 뜻이 아닙니다. 작동 온도, 전기 절연, 무게, 표면 처리, 부식과 조립 하중까지 고려해 재료 등급을 정해야 합니다.

소량 제작에서도 설계 변경에 대응하기 쉬울까요?

금형 없이 3D 데이터와 도면을 기준으로 제작하므로, PCB 리비전이 바뀌어 커넥터 위치가 이동하거나 방열 구조가 수정될 때 비교적 빠르게 다음 버전을 준비할 수 있습니다. 서로 다른 두세 가지 케이스 설계를 소량으로 제작해 조립성과 사용성을 확인한 뒤 한 안을 선택하는 방식도 가능합니다.

하지만 변경할 때마다 새 셋업과 가공 검토가 필요할 수 있습니다. ‘금형이 없다’는 이유만으로 수정 비용이 거의 들지 않는다고 가정해서는 안 됩니다. 변경된 면과 공차가 많을수록 새 프로그램, 고정 방법과 검사가 필요합니다.

소량 CNC 시제품에서 미리 알아야 할 제약은 무엇일까요?

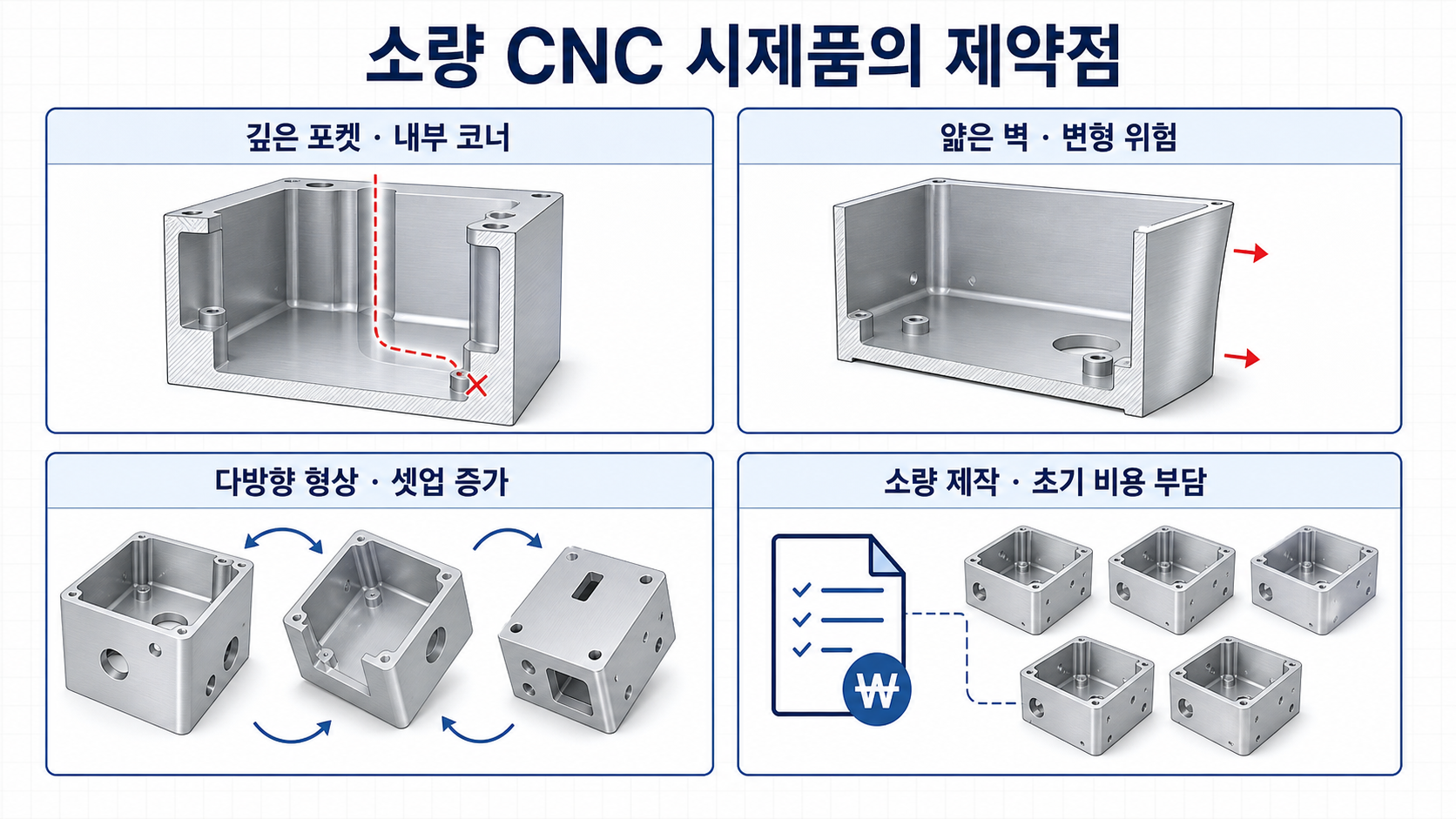

그림 2. 소량 CNC 시제품에서 자주 만나는 네 가지 제약(AI 개념도)

수량이 적으면 왜 개당 비용이 높아질 수 있을까요?

부품이 한 개여도 3D 데이터 검토, 공정 계획, 소재 준비, 셋업과 초품 검사가 필요합니다. 이 준비 비용을 나눌 수량이 적기 때문에 단품이나 극소량에서는 개당 비용이 높게 느껴질 수 있습니다. 단순히 소재 무게와 가공 시간만으로 견적을 예상하면 차이가 생기는 이유입니다.

깊은 포켓과 날카로운 내부 코너는 그대로 만들 수 있을까요?

전자 케이스 내부에 깊고 좁은 포켓을 넣으면 공구 접근과 강성이 제한됩니다. 내부 코너에는 공구 반경이 남으므로 완전한 직각을 전제로 PCB나 배터리를 배치하면 간섭이 생길 수 있습니다. 필요한 경우 코너 여유, 릴리프 또는 조립 방향을 설계에 반영해야 합니다.

얇은 벽과 큰 평면은 어떤 위험이 있을까요?

무게를 줄이기 위해 케이스 벽을 지나치게 얇게 하면 가공 중 변형, 체결 후 뒤틀림과 진동 문제가 생길 수 있습니다. 방열 접촉면이나 실링면처럼 평탄도가 중요한 영역은 두께와 지지 구조를 함께 검토해야 합니다.

여러 면에 형상이 있으면 무엇이 늘어날까요?

커넥터 창, 측면 버튼, 바닥 홀과 상부 포켓이 모두 다른 방향에 있으면 재고정과 공정 수가 늘어납니다. 셋업이 많아질수록 비용뿐 아니라 기준 이동에 따른 누적 오차 가능성도 커집니다. 기능에 필요하지 않은 방향 전환은 설계 단계에서 줄이는 것이 좋습니다.

어떤 소량 전자 시제품에 CNC가 적합할까요?

결론적으로 소량 전자 시제품에서 CNC 가공은 ‘실제 제품과 가까운 조건으로 기능을 검증해야 할 때’ 가치가 큽니다. 반대로 디자인 외형만 빠르게 확인하거나, 형상이 가공 제약과 충돌하거나, 이미 수량이 양산 규모라면 다른 제작 방법을 함께 검토하는 편이 합리적입니다.

외주 검토 전에 어떤 정보를 정리하면 좋을까요?

처음부터 모든 가공 조건을 정할 필요는 없습니다. 제조업체가 시제품의 목적을 이해할 수 있도록 PCB 리비전, 조립 대상 부품, 기준면, 핵심 공차, 재료 등급, 수량과 표면 요구를 전달하면 됩니다. 특히 방열 검증용인지, 커넥터 조립 검증용인지, 낙하·진동 시험용인지 목적을 적으면 불필요한 과도 사양을 줄이는 데 도움이 됩니다.

FAQ

소량 한두 개도 CNC 가공으로 제작할 수 있나요?

가능하지만 셋업과 초품 검사 비용이 소수 부품에 집중되므로 개당 비용이 높을 수 있습니다. 기능 검증의 필요성과 비용을 함께 판단해야 합니다.

전자 케이스는 무조건 알루미늄으로 만드는 것이 좋나요?

아닙니다. 방열, 강성, 차폐와 표면 처리가 중요하면 알루미늄이 유리하지만, 절연·무게·투명성이 중요하면 다른 재료가 더 적합할 수 있습니다.

3D 프린팅으로 확인한 설계를 그대로 CNC 제작해도 되나요?

그대로 적용하기보다 내부 코너 반경, 깊은 포켓, 얇은 벽과 공구 접근성을 다시 검토해야 합니다. 두 제작 방식의 형상 제약이 다르기 때문입니다.

CNC 시제품이면 방열 성능을 바로 확정할 수 있나요?

실제 재료와 접촉면을 검증하는 데 도움이 되지만, 열원 조건, 열 인터페이스 재료, 체결 압력과 주변 공기 흐름까지 동일해야 유효한 판단이 가능합니다.

소량 시제품 도면에도 모든 공차를 정밀하게 지정해야 하나요?

아닙니다. PCB 위치, 커넥터 정렬, 방열 접촉면과 끼워 맞춤처럼 기능에 직접 영향을 주는 치수만 핵심 공차로 구분하는 것이 좋습니다.
